NCHUD-数字电路模拟程序

• 前言
  这次数字电路模拟程序的迭代开发（基础版→V2 版），是一场兼顾编程实战与逻辑思维的锤炼。从五种基础逻辑门到新增三态门、译码器等复杂元件，从单一输入输出到控制引脚的多维管理，过程虽充满挑战，但也让我在技术能力与系统设计思维上实现了快速成长

  初期阶段：基础逻辑门的抽象与落地
  版本 1 的核心是实现与、或、非等五种基础逻辑门。看似简单的功能，关键在于将物理元件抽象为可编程模型：如何定义元件属性、解析输入格式、实现信号传递与计算。最初因忽略输入引脚数量校验，频繁出现数组越界错误；信号传递的先后依赖也让单次遍历无法完成计算。
  为此，我采用面向对象思想设计Component类，封装元件类型、编号、引脚等核心信息；通过循环传递信号（直到无新值更新）解决依赖问题；用正则表达式精准匹配引脚命名规则，简化输入解析。这个过程让我深刻体会到 “抽象” 与 “严谨” 的重要性 —— 基础逻辑的扎实实现，是后续复杂功能扩展的关键。

  中期阶段：复杂元件的攻坚与逻辑突破
  版本 2 新增的三态门、译码器等元件，是本次作业的核心挑战。这些元件不仅增加了控制引脚，还存在引脚分类复杂、输出规则差异化大的问题：
  一是引脚分类难题。需严格遵循 “控制 - 输入 - 输出” 的编号规则，不同元件的引脚范围截然不同（如译码器控制引脚 0-2、输入引脚 3-5）。初期因理解偏差导致分类错误，后续通过梳理每种元件的引脚分配规则，结合正则分组匹配，才实现精准分类。
  二是逻辑实现难点。复杂元件的输出依赖控制与输入引脚的协同（如译码器需先验证控制条件，再转换输入编码）。我曾因混淆输入编码位权、忽略控制引脚排序要求，多次出现计算错误，最终通过对照真值表逐点验证，才攻克这些逻辑难关。

  后期阶段：模块化优化与输出适配
  随着元件增多、输出规则差异化（普通门输出 0/1、译码器输出引脚编号、数据分配器输出序列），代码维护性面临挑战。我将计算逻辑拆分为独立方法，按元件类型分类处理输出，强化异常处理（忽略输入不全、控制无效的元件），通过模块化设计提升代码可读性与稳定性。这让我明白，好的代码结构不仅能降低调试难度，更能支撑功能的灵活扩展。

  未来展望：持续迭代，探索更深层次的电路模拟
  这次作业只是数字电路模拟的起点，题目规划的版本 3（时序电路，如 D 触发器、JK 触发器）和版本 4（子电路、异常输入检测）还等待着我去探索。未来，我希望能在以下方面继续提升：
  学习并应用设计模式（如工厂模式创建不同类型的元件、观察者模式处理信号更新），进一步优化代码结构；
  针对时序电路的 “反馈” 特性，研究状态存储与时钟同步机制，解决基础版中无法处理的循环依赖问题；
  完善异常输入检测功能，比如校验输入引脚是否连接多个输出引脚、元件编号是否重复等，让程序更具实用性；
  优化性能，针对复杂电路的信号传递效率进行优化，避免不必要的循环迭代。

• 第一次作业

• 需求分析
  一、核心目标
  模拟与门、或门、非门、异或门、同或门五种基础逻辑门的电路运行逻辑，根据输入的引脚信号和连接关系，精准计算并输出有效元件的输出电平，为后续复杂电路模拟奠定基础。
  二、功能需求
  （一）输入解析功能
  支持顶层输入解析：识别INPUT:开头的输入行，提取输入引脚名称及对应电平（0/1），格式为 “输入引脚 - 信号值”，多个输入以空格分隔。
  支持连接关系解析：识别以[]包裹的连接行，提取输出引脚与关联输入引脚的映射关系，一个输出引脚可连接多个输入引脚。
  输入结束识别：以 “end” 作为输入终止标志，忽略后续内容。
  （二）元件建模功能
  元件类型与命名：
  与门（A）、或门（O）：命名格式为 “标识符 (输入引脚数)+ 编号”（如 A (8) 1、O (4) 2），支持两个及以上输入引脚。
  非门（N）、异或门（X）、同或门（Y）：命名格式为 “标识符 + 编号”（如 N1、X8、Y4），非门固定 1 个输入引脚，异或 / 同或门固定 2 个输入引脚。
  约束：同种元件编号不可重复，不同元件编号可重复。
  引脚规则：
  引脚命名格式为 “元件名 - 引脚号”（如 A (8) 1-2、X5-2）。
  输入引脚连续编号（如 n 个输入引脚对应编号 1~n），输出引脚固定为 0 号。
  （三）信号计算功能
  逻辑门计算规则：
  与门：所有输入为 1 时输出 1，否则输出 0。
  或门：所有输入为 0 时输出 0，否则输出 1。
  非门：输入与输出电平相反（0→1，1→0）。
  异或门：输入电平不同时输出 1，否则输出 0。
  同或门：输入电平相同时输出 1，否则输出 0。
  信号传递：输出引脚的信号需传递至所有连接的输入引脚，支持多元件级联（前级输出作为后级输入）。
  有效输入判断：仅当元件所有输入引脚均获得有效信号时，才计算输出；输入不全则视为无效，忽略该元件。
  （四）输出展示功能
  排序规则：按 “与门→或门→非门→异或门→同或门” 的顺序输出，同类元件按编号从小到大排序。
  输出格式：有效元件输出格式为 “元件输出引脚：电平值”（如 A (2) 1-0:1），忽略无效元件。
  三、非功能需求
  正确性：计算结果需严格遵循逻辑门物理特性，输入输出映射符合真值表。
  健壮性：面对输入不全、元件引脚未连接等情况，程序不崩溃，仅忽略无效元件。
  兼容性：支持题目规定的所有输入格式，准确解析不同命名规则的元件与引脚。
  四、约束条件
  连接约束：一个输入引脚仅能连接一个输出引脚，输出引脚不可短接。
  引脚约束：元件输入引脚编号连续且不重复，输出引脚固定为 0 号。
  输入约束：测试输入保证引脚编号合法、元件命名规范，无需处理异常输入格式。

• 代码分析

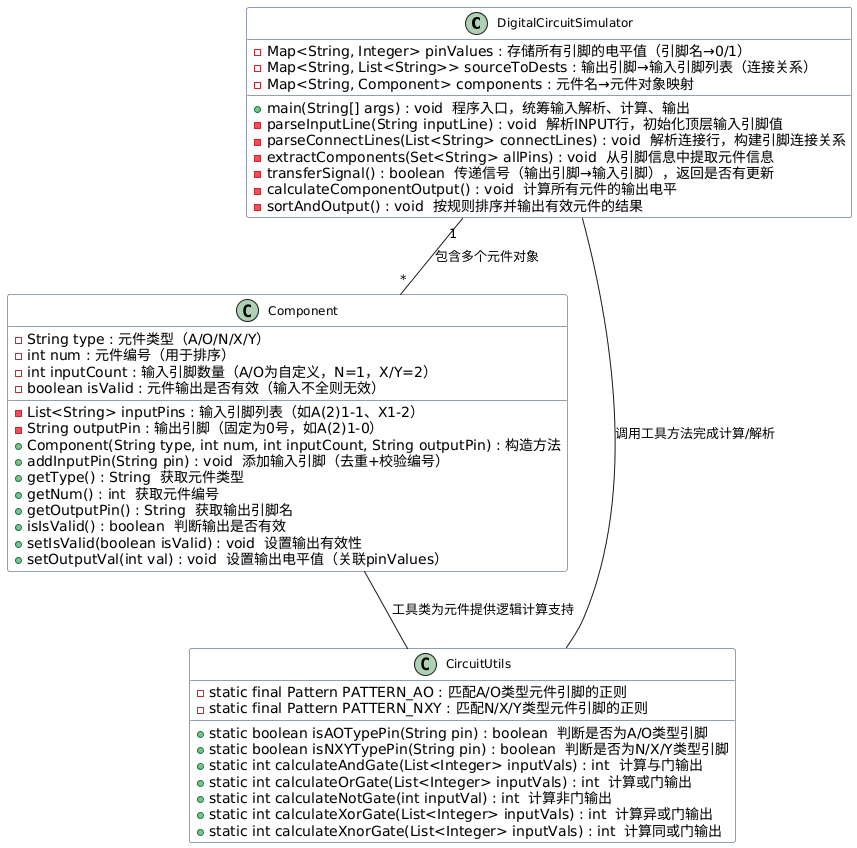

  看一下我的代码在PLantUML编辑器的UML图

1.输入读取与分类：在 main 方法中，逐行读取输入内容，将 “INPUT:” 开头的行归类为输入行、“[]” 包裹的行归类为连接行，其余行忽略，直到输入 “end” 终止读取流程。
2.初始化核心数据结构：创建 pinValues（存储引脚名与对应电平值 0/1）、sourceToDests（存储输出引脚到输入引脚的连接映射）、components（存储元件对象）三个核心集合，完成初始状态初始化。
3.解析顶层输入引脚：调用输入解析逻辑，解析 INPUT 行内容，按 “引脚名 - 电平值” 格式提取顶层输入引脚（如 A、B）及其对应的 0/1 电平值，存入 pinValues。
4.解析引脚连接关系：解析所有连接行，去除首尾 [] 后，提取输出引脚和关联的输入引脚列表（如 A 对应 A (2) 1-1、X1-1），构建 sourceToDests 的映射关系。
5.提取元件信息：收集所有涉及的引脚，通过正则表达式匹配 A/O/N/X/Y 类型元件引脚规则，提取元件类型、编号、输入引脚数等信息，创建 Component 对象并填充输入 / 输出引脚信息，存入 components。
6.循环传递信号：调用信号传递逻辑，遍历 sourceToDests 集合，将输出引脚的电平值传递至所有关联的输入引脚，若有新值更新则重复此过程，直到无新信号可传递。
7.计算元件输出电平：遍历 components 中的所有元件，按元件类型（与 / 或 / 非 / 异或 / 同或）调用对应计算逻辑，仅当元件所有输入引脚均有有效电平值时，计算输出引脚电平并标记元件为有效；输入不全则标记为无效。
8.结果排序与输出：将有效元件按 “与门→或门→非门→异或门→同或门” 顺序分组，同类元件按编号升序排序，遍历输出有效元件的 “输出引脚：电平值” 信息。
9.程序终止：完成所有有效元件输出后，程序结束运行。

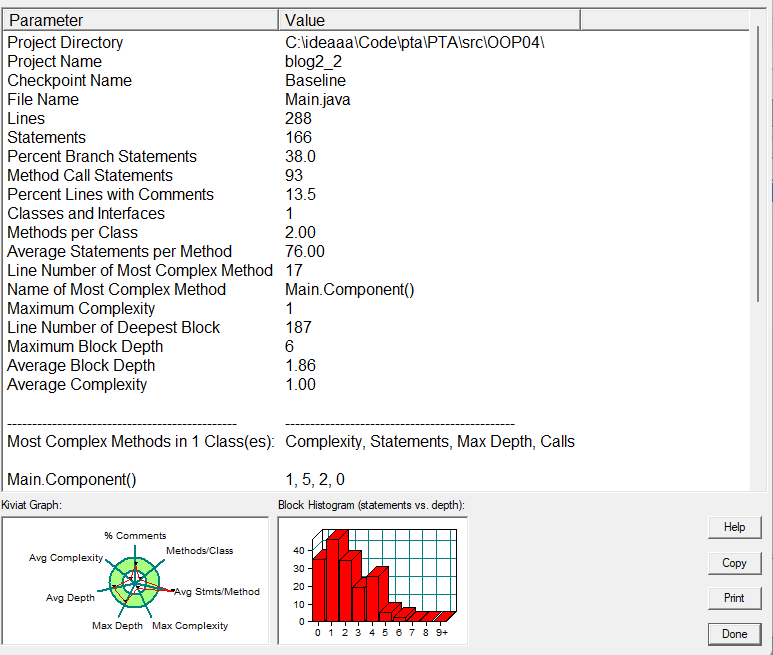

我们可以看看第一次代码的情况根据SourceMonitor：

• 第二次作业
• 需求与分析
  在基础版五种逻辑门（与 / 或 / 非 / 异或 / 同或）的基础上，扩展支持三态门、译码器、数据选择器、数据分配器四种复杂组合元件，新增控制引脚的识别与处理，适配差异化输出规则，实现更贴近实际场景的数字电路模拟，同时保证程序的扩展性与健壮性。
• 代码分析

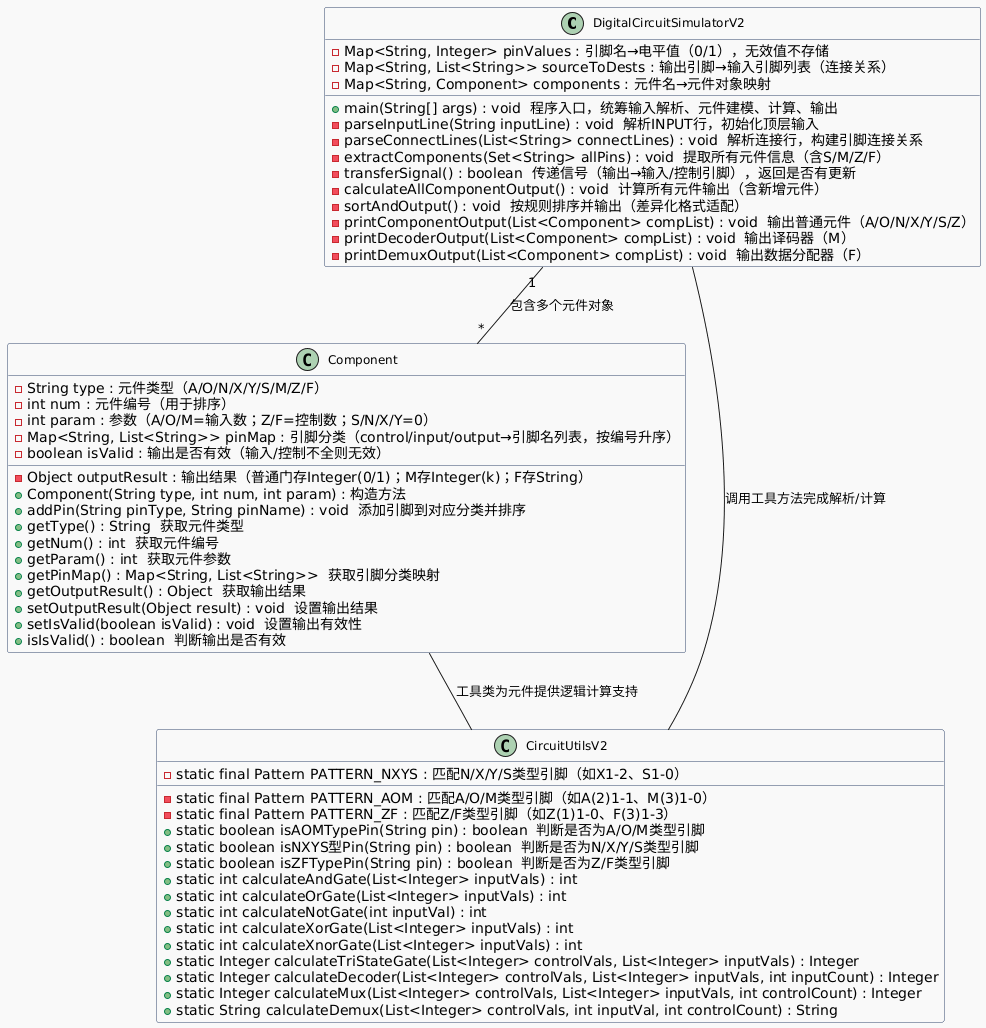

  看一下我的代码在PLantUML编辑器的UML图

• 代码运行步骤
  1.输入读取与分类：在 main 方法中，逐行读取输入内容，将 “INPUT:” 开头的行归类为输入行、“[]” 包裹的行归类为连接行，其余行忽略，直到输入 “end” 终止读取流程。
  2.初始化核心数据结构：创建 pinValues（存储引脚名与电平值 0/1）、sourceToDests（输出引脚→输入 / 控制引脚映射）、components（元件名→元件对象）三个核心集合，完成初始状态初始化。
  3.解析顶层输入引脚：调用输入解析逻辑，解析 INPUT 行内容，按 “引脚名 - 电平值” 格式提取顶层输入引脚及其电平值，存入 pinValues。
  4.解析引脚连接关系：解析所有连接行，去除首尾 [] 后，提取输出引脚和关联的输入 / 控制引脚列表，构建 sourceToDests 的映射关系。
  5.提取元件信息：收集所有涉及的引脚，通过正则匹配 A/O/N/X/Y/S/M/Z/F 九种元件的命名规则，提取元件类型、编号、核心参数（输入数 / 控制数），创建 Component 对象并按 “控制 - 输入 - 输出” 规则分类填充引脚，存入 components。
  6.循环传递信号：调用信号传递逻辑，遍历 sourceToDests 集合，将输出引脚的电平值传递至所有关联的控制 / 输入引脚，若有新值更新则重复此过程，直到无新信号可传递。
  7.计算元件输出结果：遍历 components 中的所有元件，按类型调用对应计算逻辑：
  基础门（A/O/N/X/Y）：验证输入引脚数量与有效性，计算输出电平；
  三态门（S）：验证控制 / 输入引脚有效性，判断控制电平后计算有效输出或标记无效；
  译码器（M）：验证控制 / 输入引脚有效性与控制条件，计算有效输出引脚编号或标记无效；
  数据选择器（Z）：验证控制 / 输入引脚有效性，计算输出电平或标记无效；
  数据分配器（F）：验证控制 / 输入引脚有效性，生成输出序列或标记无效。
  8.结果分组排序：将有效元件按 “与门→或门→非门→异或门→同或门→三态门→译码器→数据选择器→数据分配器” 顺序分组，同类元件按编号升序排序。
  9.差异化输出结果：调用对应输出方法，按元件类型输出结果：
  基础门 / 三态门 / 数据选择器：输出 “输出引脚：电平值”；
  译码器：输出 “元件名：有效输出引脚编号”；
  数据分配器：输出 “元件名：输出序列（无效引脚用 - 表示）”。
  10.程序终止：完成所有有效元件输出后，程序结束运行。
• 第二次代码的升级地方
  1.从 “单一维度” 到 “多维控制”：基础版仅处理 “输入→输出” 的单一逻辑，进阶版新增 “控制引脚” 维度，需兼顾控制条件与输入值的协同计算，更贴近实际数字电路的运行逻辑；
  2.从 “统一输出” 到 “差异化输出”：基础版输出格式、结果类型完全统一，进阶版需适配译码器（有效引脚编号）、数据分配器（输出序列）等特殊输出形式；
  3.从 “简单封装” 到 “模块化设计”：基础版代码聚焦功能实现，进阶版通过引脚分类、计算逻辑拆分、输出方法解耦，提升了代码的扩展性与可维护性，为后续时序电路、子电路等功能扩展奠定基础；
  4.从 “基础校验” 到 “全维度校验”：基础版仅校验输入引脚数量与有效性，进阶版需同时校验控制引脚数量、控制条件、输入引脚有效性，逻辑严谨性要求更高。

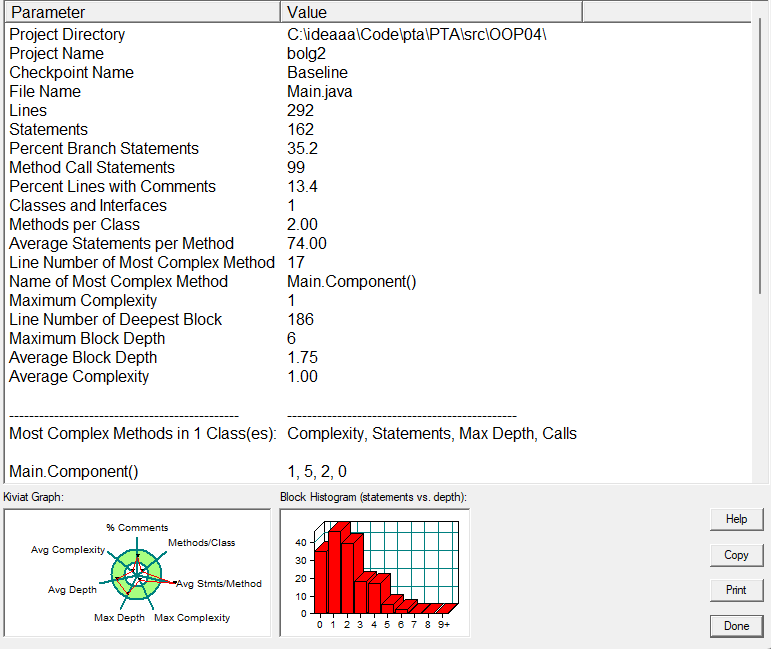

  我们可以看看第一次代码的情况根据SourceMonitor：

• 总结
  两次数字电路模拟程序的开发，让我系统掌握了模块化设计、面向对象精准建模、策略模式简化应用、防御性编程等核心设计方式，更深刻理解了 “高内聚、低耦合、可扩展、可维护” 的工程化设计原则。这些设计方式不仅解决了本次作业的复杂需求，更形成了可复用的开发思维 —— 未来面对时序电路、子电路等更复杂的需求时，我将先通过抽象共性、拆分模块、预留扩展点搭建架构，再逐步实现细节，用工程化的设计思路替代 “粗放式编码”，开发出更优质、更具扩展性的程序。
