MIL-STD-D：基础知识——数据链路层

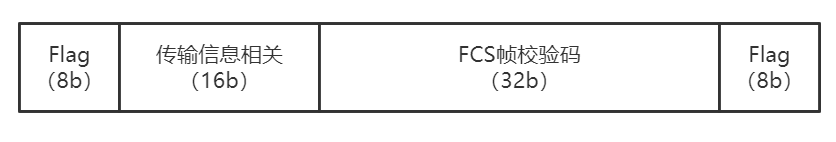

5.3.1、帧首部

• 前后各8b的标志字段
• 16b的传输信息字段
• 32b的FCS校验字段

传输信息字段（16b）

• Selection bits（3b）
• Topology Update ID（3b）
• Transmission Header（10b）

Selection bits（3b）

前3b分别是FEC、TDC、Scramble，0代表off，1代表on；

Scramble在FEC或者TDC使用时使用

Topology Update ID（3b）

最近更新的拓扑信息

Transmission Header（10b）

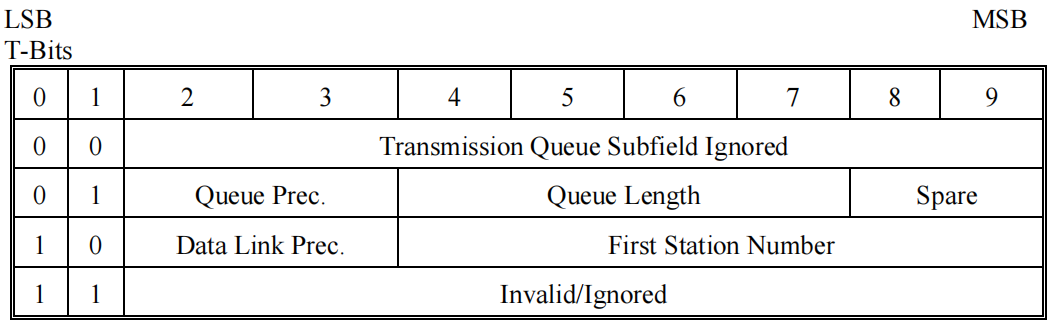

用于支持RE-NAD和DAP-NAD，前2b决定了后8b的数据格式：



 各字段含义见原文档29页

5.3.2、网络访问控制（NAC）

目的

减少多用户传输数据时的冲突，调节所有用户在网络上传输的机会。

算法

6种网络访问延迟算法：

• R-NAD：随机NAD
• H-NAD：混合NAD
• P-NAD：优先级NAD
• RE-NAD：无线嵌入式NAD
• DAP-NAD：确定适应性优先级NAD
• DAV-NAD：

其中DAP-NAD、R-NAD在同步网络中对所有所有节点都应可用

调度器

调度网络中的无线电访问，为请求分配时间。

5.3.3、通信类型

4种通信类型

1. 无确认无连接
2. 有连接
3. 有确认无连接
4. Decoupled确认无连接（好像是Type3的一种）

类型1~3都是基于ISO 8802-2。

类型1和3无连接模式对所有系统都是必需的，类型2、4都是可选的。

5.3.3.1、Type 1

ISO 8802-2的设备的无确认操作

5.3.3.2、Type 2

在交换任意携带信息的PDU，必须在两个系统间建立数据链路连接。

5.3.3.3、Type 3

类型3包含于类型1中

5.3.3.4、Type 4

将确认与原始信息的确认PDU分离，且DIA PDU包含由发起方分配的非模数标识号。

5.3.4、链路层帧

1、种类

• 无编号帧（U PDU）
• 信息帧（I PDU）
• 监控帧（S PDU）
• DIA PDU

1.1、U PDU

必须用于用于Type1、2、4的操作。为1、4提供无连接信息传输；为1提供确认和站标识/状态信息；为1到4提供数据链路控制信息

1.2、I PDU

用于类型2中的信息传输

1.3、S PDU

用于DL监视并确定在Type 2中接收到的I PDU的边缘。

Type 4 DRR响应S PDU用于确认DIA PDU。

在1中不使用S PDU

2、帧结构

与最前边的帧结构类似，但是本节针对不同帧说明其各自的结构。

2.1、基本元素

FLAG、地址字段、控制字段、信息字段、FCS、FLAG

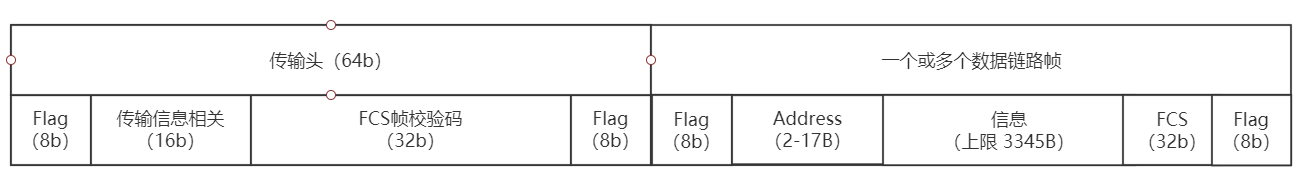

2.2、结构图

1、2、4类型帧的结构



 各块的详细文档见文档37页

3、构造帧
