Matlab-两种常用绘图方式

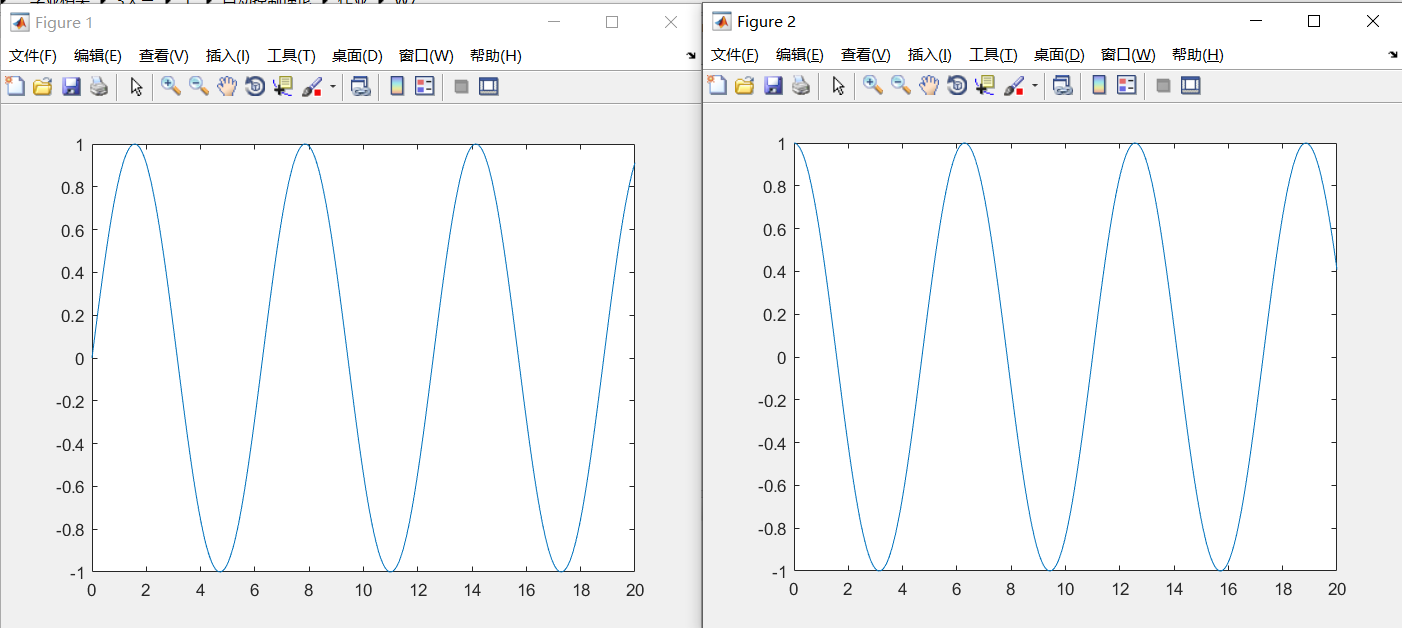

一、分图显示

通过figure()划分每张图片

x = 0:0.05:20;  % 自变量
y1 = sin(x);    % 因变量1
y2 = cos(x);    %因变量2

figure(1);  % 指定第一张图片
plot(x, y1);
figure(2);  % 指定第二张图片
plot(x, y2);

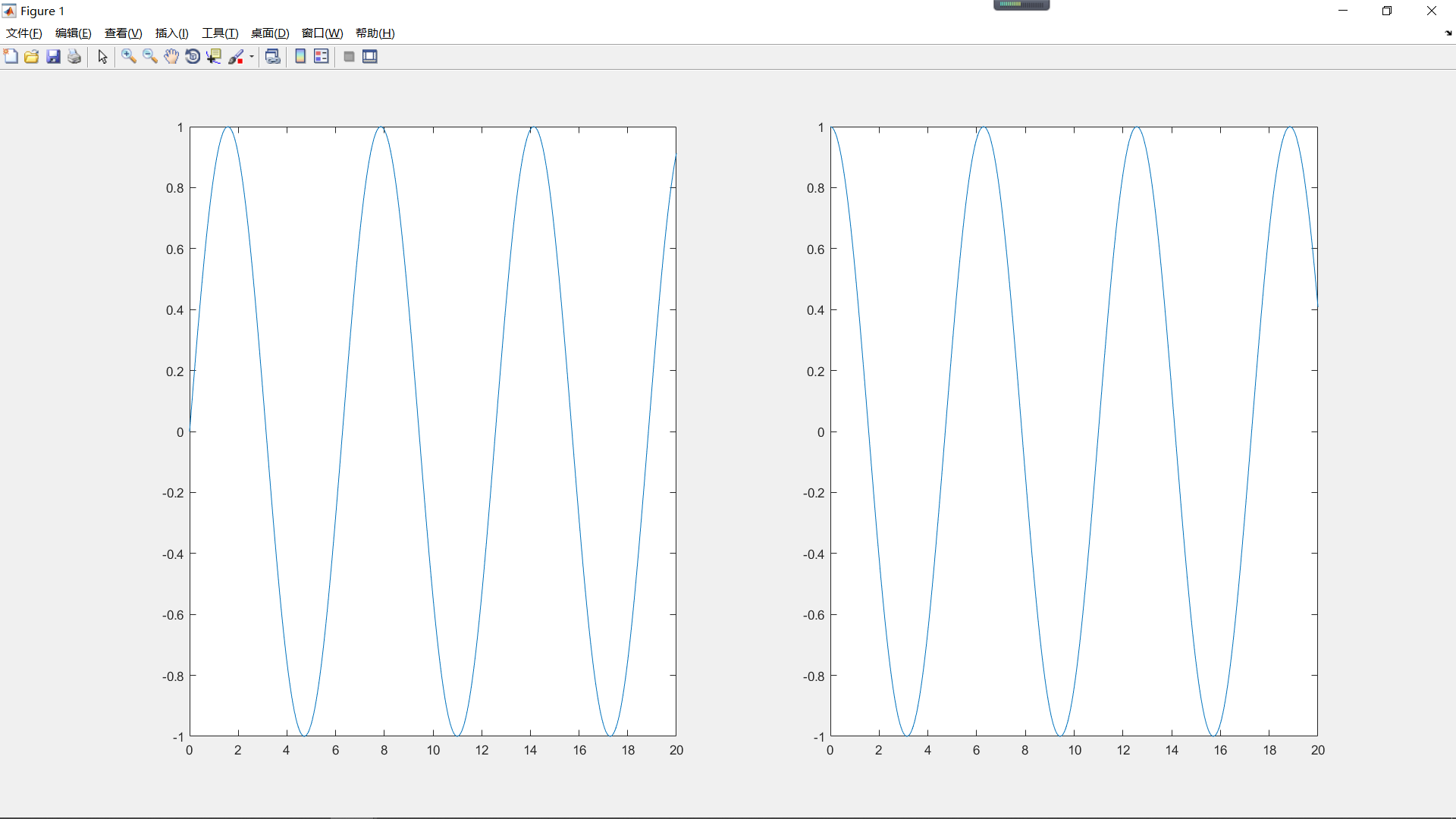

二、同一张图不同区域显示

x = 0:0.05:20;  % 自变量
y1 = sin(x);    % 因变量1
y2 = cos(x);    %因变量2

figure(1);  % 指定第一张图片
subplot(1, 2, 1);   % 将图片划分为一行两列两个区域，并在第一个区域绘图
plot(x, y1);
subplot(1, 2, 2);  % 在第二个区域绘图
plot(x, y2);

三、补充

1、一些操作

hold on;	# 保持上一次绘图痕迹，防止被新绘图刷掉

title("标题");	# 图片标题

legend("图例1","图例2",[]);		# 图例

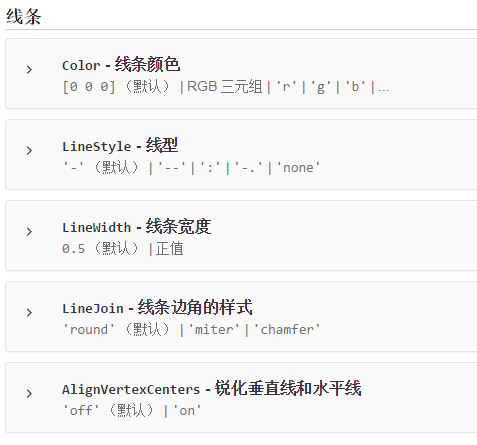

2、线条参数

线型	说明	标记符	说明	颜色	说明
-	实线(默认)	+	加号符	r	红色
--	双划线	o	空心圆	g	绿色
:	虚线	*	星号	b	蓝色
:.	点划线	.	实心圆	c	青绿色
		x	叉号符	m	洋红色
		s	正方形	y	黄色
		d	菱形	k	黑色
		^	上三角形	w	白色
		v	下三角形
		>	右三角形
		<	左三角形
		p	五角星
		h	六边形
