前言

上一章讲了ug1085MPSOC技术参考手册的第一章，也就是MPSOC整体概述的一章，这次我们来讲第二章，也就是关于信号与引脚以及接口的一章。

Chapter 2: Signals, Interfaces, and Pins 信号，接口和引脚

2.1 Introduction

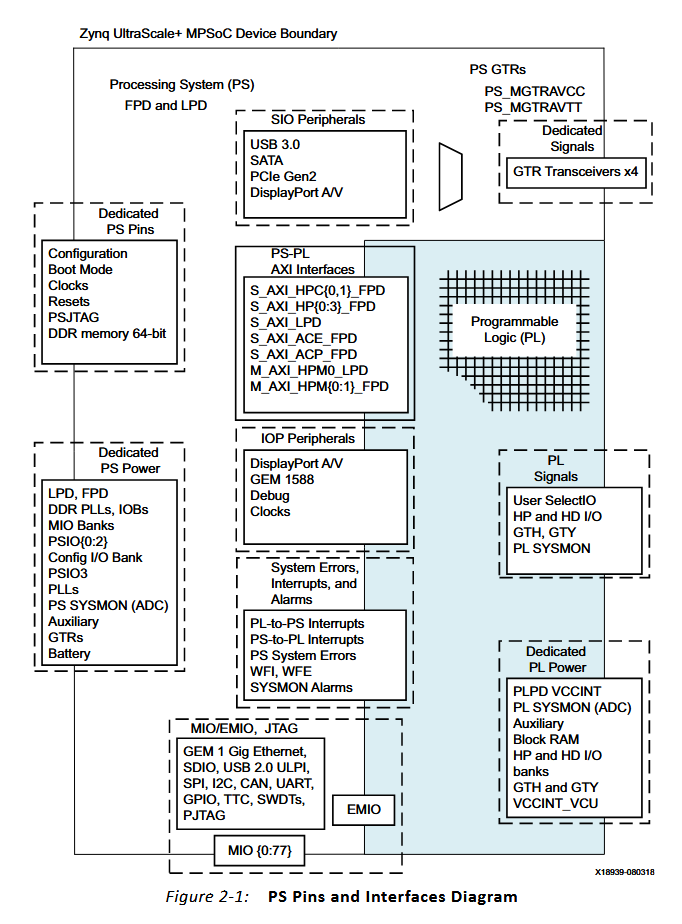

这一章主要介绍两个方面，一是MPSOC的专用引脚，这些引脚的功能是确定的，不像MIO引脚功能较多，可以分配给不同的外设控制器。这些引脚主要是电源，时钟等引脚。第二个方面就是PL端与PS端相连的信号，这些信号就比较多了，我们待会一个个介绍。最后还介绍了以下PS和PL端的AXI互联接口。下面这张图给出了PS和PL端信号和接口的总览，还有一些电源域的内容：

2.2 Dedicated Device Pins

这一节就是介绍设备专用引脚的，专用引脚主要有6类，这些引脚的功能和用途是固定的，我们来挨个介绍。

2.2.1 Power Pins

MPSOC内部是一个非常复杂的系统，不同的部分需要不同的供电指标，这些引脚就是MPSOC的供电引脚，要注意这些引脚是在PCB上与供电端之间连接的，其对应的供电电压以及其他参数都可能不同，而且应该还有特定的上电顺序，更为具体的内容在Zynq UltraScale+ MPSoC Data Sheet: DC and AC Switching Characteristics (DS925) 中会写到，这里就不再贴表格了。

2.2.2 Clock, Reset, and Configuration Pins

这类引脚是有关时钟，复位以及配置MPSOC的，比较典型的有PS端参考时钟，PLPS端复位信号，PLPS端初始化完成信号以及boot模式设置信号，这些信号都是实际接到PCB上的，这里还要在强调一遍。信号比较多这里也不在详述了。

2.2.3 JTAG Interfaces

JTAG接口是用来连接上位机调试MPSOC的，这小节额外提到了MPSOC有两个JTAG接口，一个PSJTAG一个PJTAG，但是我没看懂什么是PJTAG，描述为The PJTAG interface port provides exclusive access to the Arm DAP controller。

2.2.4 MIO Pins

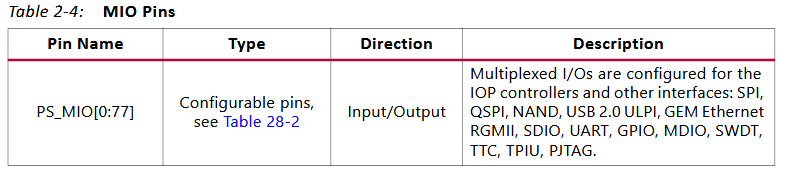

MIO就是多用途IO，这些IO的功能是通过访问IOU_SLCR寄存器集合来实现的，MPSOC总共有78个MIO，这些MIO被分为26个一组共三组，与其相连的外设如下图所示：

2.2.5 DDR Memory Controller I/O

PS端的DDR控制器连接的IO也是固定的，不过这里并没有讲，说内容在第17章。

2.2.6 PS GTR Serial Channel Device Pins

PS端的GTR也有固定使用的几个引脚，也就是说只有这些引脚才能用GTR实现要求的协议，例如PCIE和以太网，不够这部分我也不太熟，这里也说详细内容看第29章，也不介绍了。

2.3 PS-PL Signals and Interfaces

PS端和PL端有一大堆信号来实现互相连接，例如PS端传给PL的时钟，PS与PL互传的中断等等，这一节就是介绍这些信号。这些互联信号排除AXI互联接口外还有10类，下面一一介绍。

2.3.1 PS-PL Voltage Level Shifters

我们在看PS端和PL端进行互联时，可能会想当然的以为是不是直接走线过去就能直接连接了，但是这部分内容却说明PS与PL的连接没有这么简单，来看下面的原文:

PS使用电压水平转换器与PL通信。PS和PL之间的所有信号（输入和输出）和接口都穿过电压边界并通过电压水平转换器路由。一些电压电平转换器使能由PL电源状态控制，包括PL、EMIO JTAG、PCAP接口和其他模块的信号。PL被视为单独的电源域（PLPD）。

也就是说，PL端与PS端的连接首先要通过电压电平转换器，之后才能与PS进行相连，相当于转换器是所有互联信号的基础。不过这里提到AXI互联是一个单独的模块，需要像PMU发送PS-PL电源隔离失效请求才能够互联，不过这里并没有展开讲。

2.3.2 Processor Communications

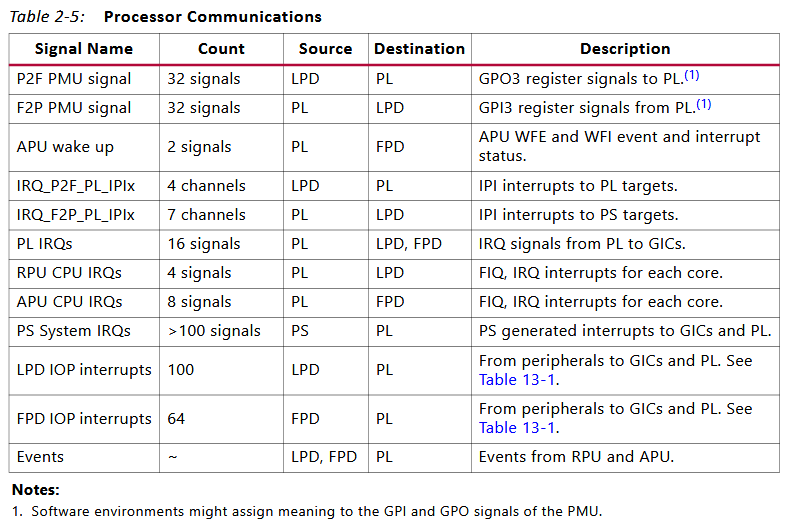

这一小节描述了PL与PS端PMU，处理器以及GIC中断控制器通信的信号，列表如下：

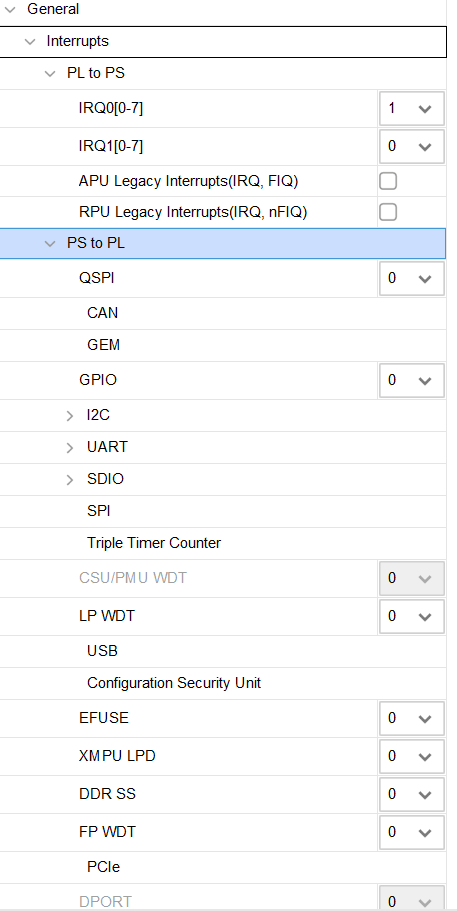

这里大致可以分为两类信号，一类PL与PMU交流的信号，我没有找到这类信号的实际意义。第二类是中断类信号，PL和CPU互相中断的信号，有PL和PS进行IPI中断（处理器间中断）的信号，还有就是LPD和FPD外设连接GIC或者PL的中断信号。我还查看了VIVADO中的中断设置，可以来对照一下：

2.3.3 System Error Signals

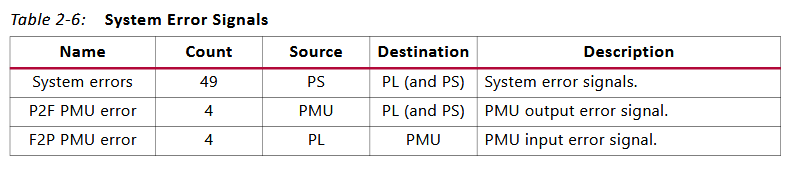

这里文档没有详细解释什么是系统错误信号，只列了一个表：
我也不太理解这些信号的作用，这里就跳过了。

2.3.4 MIO-EMIO Signals and Interfaces

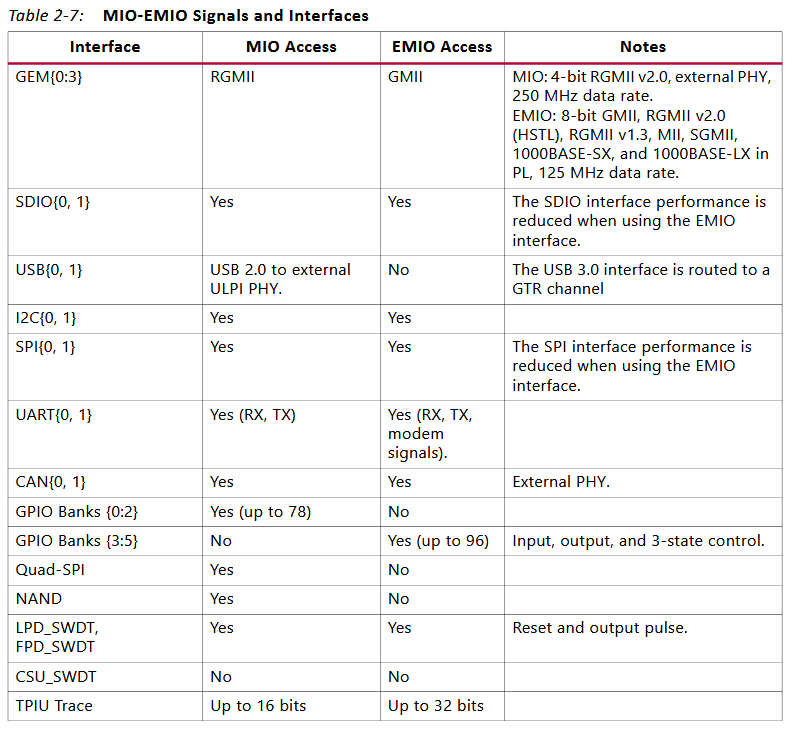

我们之前提到过，PS端的外设不仅仅可以连接到MIO上，还可以通过EMIO连接到PL端的IO上，这里就显示了外设是否运行连接到EMIO以及其性能是否改变，其结果如下图所示：
这小节有个标识很显著的建议，来看下原文:

建议：IOP接口I/O信号的路由必须配置为一个组。也就是说，接口内的信号不得分裂并路由到不同的MIO管脚组。例如，如果SPI0时钟被路由到MIO管脚40，则SPI 0接口的其他信号必须被路由到MIO管脚41至45。同样，IOP接口内的信号不得在MIO和EMIO之间分割。然而，IOP接口内未使用的信号不一定需要路由。每个未使用的MIO引脚都可以配置为一个GPIO。

我理解一下这段话，也就是说，对于复用MIO有一个前提，就是复用的MIO必须都处于一个group中，如我们之前所说，78个MIO被以26个一组分为3组，这些组就是复用的限制，另外还有限制是不能既复用MIO又复用EMIO。

2.3.5 Miscellaneous Signals and Interfaces

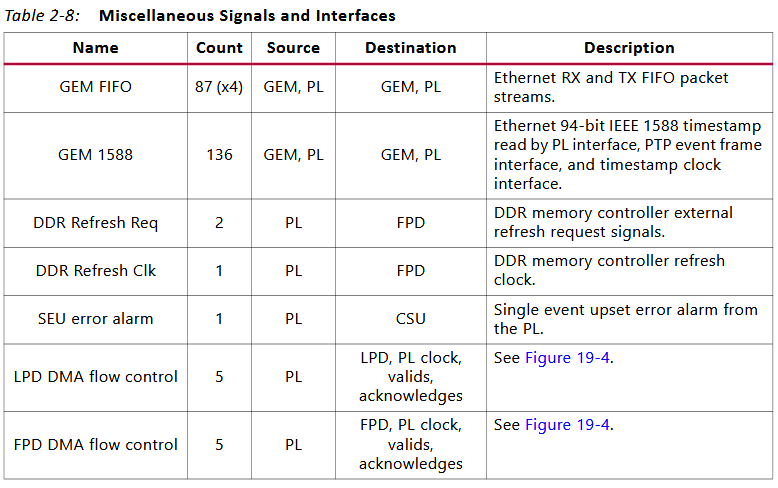

这节直译叫做杂项信号，顾名思义我也没太看懂这些信号是干嘛的，不过可以确认的是处理两个和GEM相关的信号，其余信号是PL端用于额外控制PS端外设的，具体的内容如下图：

2.3.6 Dedicated Stream Interfaces

这部分似乎是在说PS端的GEM（Gbit 以太网控制器）能够直接路由到PL进行包处理以及视频广播，不过我没有用过这个功能，这里也说详细内容见第34章，这里不在说了。

2.3.7 DisplayPort Media Interfaces

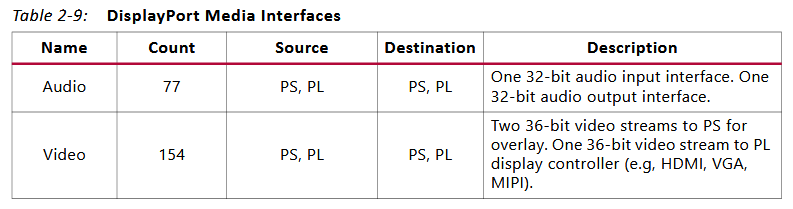

这个部分讲DP口，就是平时在显示器上常见的DP口，似乎PS端的DP控制器支持双向传输，即可以由PS传到PL，又可以由PL传到PS，但是详细内容我也不懂，这里就列了下DP口的传输信号，如下图所示：

2.3.8 Clock Signals

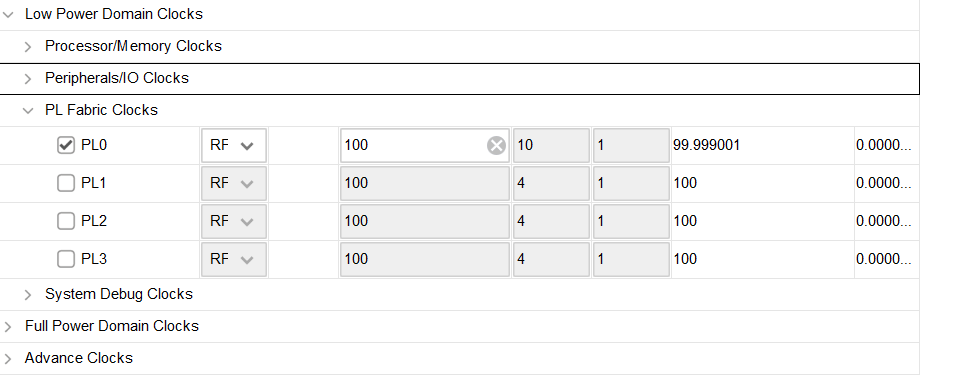

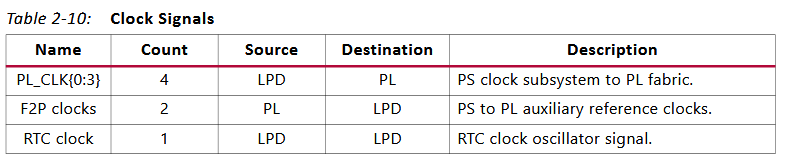

我们在使用VIVADO设置MPSOC的BLOCK时，能够看到在PS-PL互联选项中有提供给PL时钟的选项，这里的时钟信号就代表了那四个被传输给PL的时钟信号，除此以外PL也可以给PS传输一些时钟信号，我这里找了下VIVADO中的设置界面，可以对照一下：

2.3.9 Timer Signals

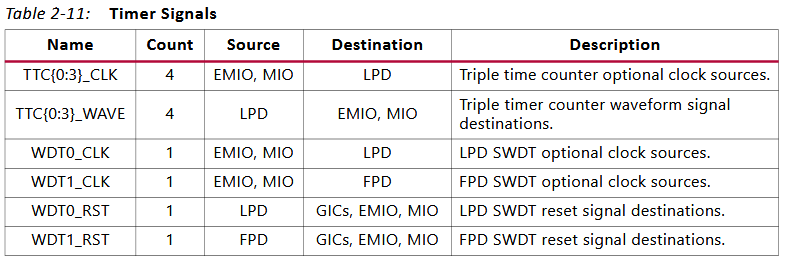

MPSOC有4个三路定时器和两个看门狗，一个负责LPD域一个负责FPD域的看门。定时器可以被用在PL端，以实现比较简单的波形计数，而看门狗则实现对PL端逻辑的运行监控，也就是PL端要不停喂狗来防止看门狗对PL产生复位信号。但是我这里也有点疑问，三路定时器的计数值PL端是否能够设置定时器的计数值，我看了一下定时器章节但是没看见相关内容，我估计应该是不能。定时器信号如下表：

2.3.10 System Debug Signals and Interfaces

这小节应该是在讲系统的degug信号，但这里完全没有做解释，我也不多说了。

2.4 PS-PL AXI Interfaces

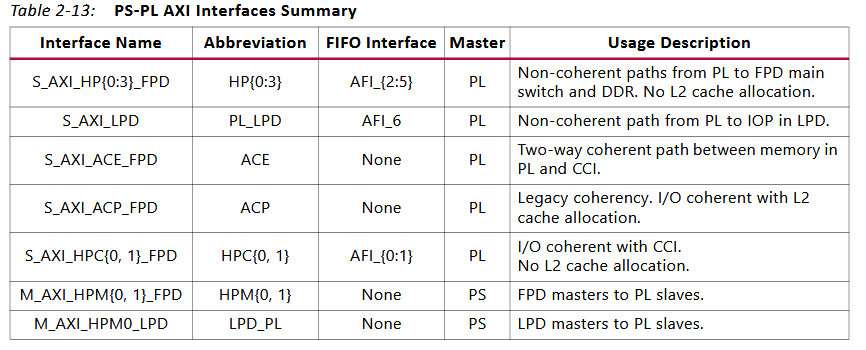

这节讲了下PS与PL进行连接的AXI信号接口，AXI接口对于连接PL和PS是非常关键的，这一连接不仅涉及数据传输，还涉及统一地址映射，也是很重要的内容，这里也只是简要提了一下，更为具体的内容等到以后看到第35章的时候再详细讲，现在就只带过一下。PS与PL的AXI互联总线如下图所示：
综合的来说这些总线总的就分为两组，一组PS端做主器件控制PL，一组PL做主器件控制PS，当然这其中还分为PL连接FPD和LPD，以及直接连接CCI和APU缓存的区别，不过我们以后再讲。

本章小结

本章主要讲了一大堆的信号线，这些信号线很多还是比较关键的，特别对于PCB制作和PL与PS互联，但是内容也比较偏介绍性，我们下次来看第三章。
