P8. TensorBoard的使用（二）

8.1add_image( )使用

由于PIL类型不符合add_image()函数要求，

image模块要求的数据类型包括：torch tensor,numpy array,string等；

1.使用opencv

（1）安装opencv库

numpy最常用的读取方法是opencv

（2）opencv读取

①读取一张图片

读取图像时，使用OpenCV中的imread()函数。
imread(filename，flags）
它有两个参数：
第一个参数是图像名称，它需要文件的完全限定路径名。
第二个参数是一个可选标志，允许指定图像应如何表示，常见的有：

点击查看代码

CV2.IMREAD_UNCHANGED or -1
Cv2.IMREAD_GRAYSCALE or 0
cv2.IMREAD_COLOR or 1

flags的默认值是1，它将在图像中读取为彩色图像。

②显示一个图像

在OpenCV中，使用imshow()函数显示图像：
imshow(window_name，image)
他的函数也有两个参数：
第一个参数是将在窗口中显示的窗口名称，第二个参数是要显示的图像
一次显示多个图像，给要显示的每个图像指定一个新窗口名称

（3）示例

2.使用numpy

（1）使用numpy.array()，将PIL照片转换成numpy类型

（2）add_image()内参数

其中，H,W,C分别表示：H高度、W宽度、C通道

（3）通过add_image()将照片在tensorboard上打开

①报错了：

②为什么会出现这个问题？

这是因为：

TensorBoard的某些版本还没有完全适配Pillow 10.0.0+的API变化

ANTIALIAS 在Pillow 10.0.0中被移除，改用 LANCZOS, BILINEAR 等具体的重采样方法

③【来源deepseek】推荐操作顺序：

1）首先解决Pillow问题：

点击查看代码

pip install Pillow==9.5.0 -i https://pypi.tuna.tsinghua.edu.cn/simple/

2）然后安装TensorBoard：

点击查看代码

pip install tensorboard -i https://pypi.tuna.tsinghua.edu.cn/simple/

3）最后安装PyTorch：

点击查看代码

pip install torch torchvision -i https://pypi.tuna.tsinghua.edu.cn/simple/ --timeout 1000

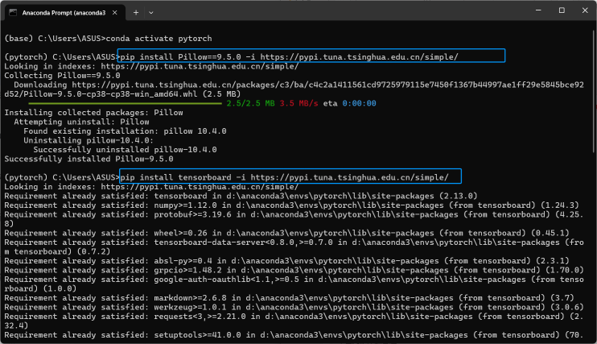

安装过程如下图：

④重新输入代码并运行

点击查看代码

#从torch里的utils工具箱中导入SummaryWriter类
from torch.utils.tensorboard import SummaryWriter
import numpy as np
from PIL import Image

#对这个类创建它的实例
writer = SummaryWriter("logs")
#img_path = "Data_antbee/hymenoptera_data/train/ants_img/0013035.jpg"
#img_path = "Data_antbee/hymenoptera_data/train/bees_img/2364597044_3c3e3fc391.jpg"
img_path = "Data_antbee/hymenoptera_data/train/ants_img/6240329_72c01e663e.jpg"
img_PIL = Image.open(img_path)
img_array = np.array(img_PIL)
print(type(img_array))
print(img_array.shape)

#writer.add_image("test", img_array, 1, dataformats='HWC')
#writer.add_image("test", img_array, 2, dataformats='HWC')
writer.add_image("test1", img_array, 1, dataformats='HWC')

#y = 2x
for i in range(100):
    writer.add_scalar("y=2x", 2*i, i)    #writer.add_scalar()  #scalar是标量
writer.close()

运行结果如下：

（4）在终端输入：tensorboard --logdir=logs --port=6007，并点击网址

（5）修改参数，并在tensorboard打开

①修改1

打开后的结果如下：

②修改2

打开后的结果如下：
