输入输出设备（1）：IO设备与主机的联系方式

IO设备与主机的联系方式

一、IO设备编址方式

• 统一编制：把IO设备地址看成内存地址的一部分  ——  CPU直接使用取数和存数指令操作IO设备（同内存操作），指令集比较简单。
• 不统一编址（单独编址）：在内存地址空间之外专门设置一个寻址空间，不能使用对内存的指令，必须单独给出io操作指令



二、设备选址：

• 用设备选择电路识别是否被选中



三、数据传送方式

• 串行
• 并行



四、联络方式

（1）立即响应：接收到数据后立即响应

（2）异步工作采用应答信号

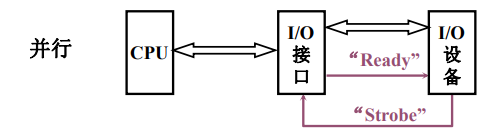

一、并行工作原理：

IO接口空了以后，给IO设备传Ready信号，表示IO设备可以传数据到IO接口，IO设备受到信号后，将数据传送到IO接口，并给出应答信号。

我对这里并行的理解是：在IO设备准备数据的时候，CPU依然能够正常执行原来的程序。

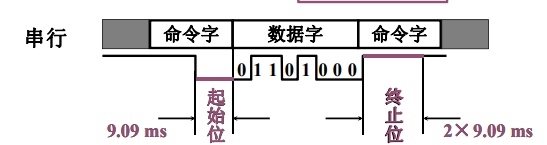

二、串行工作原理：

起始位给出9.09毫秒低电平，然后进入数据传输阶段，数据传输结束后，给出两个连续的高电平表示数据传输结束

我对这里串行的理解是：CPU在同IO设备通信时，必须暂停执行当前的程序转而执行IO设备的数据传输，直到数据传输完成后，才能返回执行原程序。





（3）同步工作采用同步时标





五、IO设备和主机的连接方式

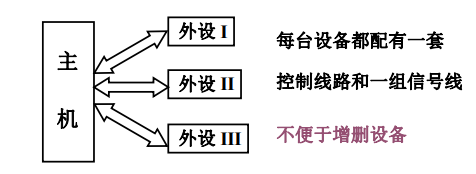

1.辐射式连接



2.总线连接
