实验6：开源控制器实践——RYU

一、实验目的

1. 能够独立部署RYU控制器；
2. 能够理解RYU控制器实现软件定义的集线器原理；
3. 能够理解RYU控制器实现软件定义的交换机原理。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

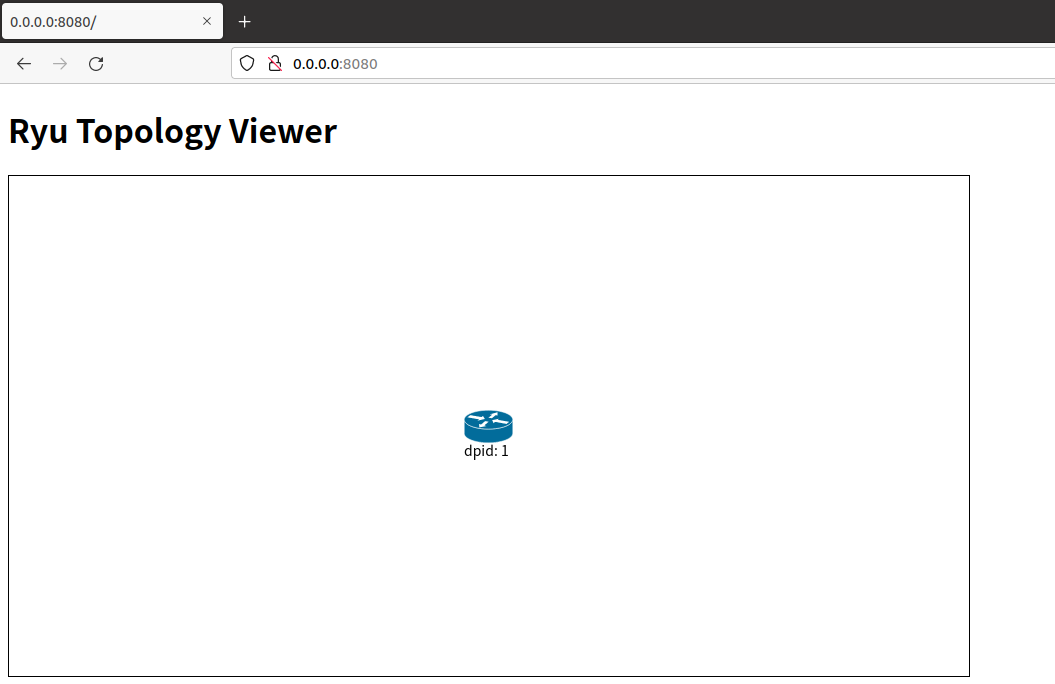

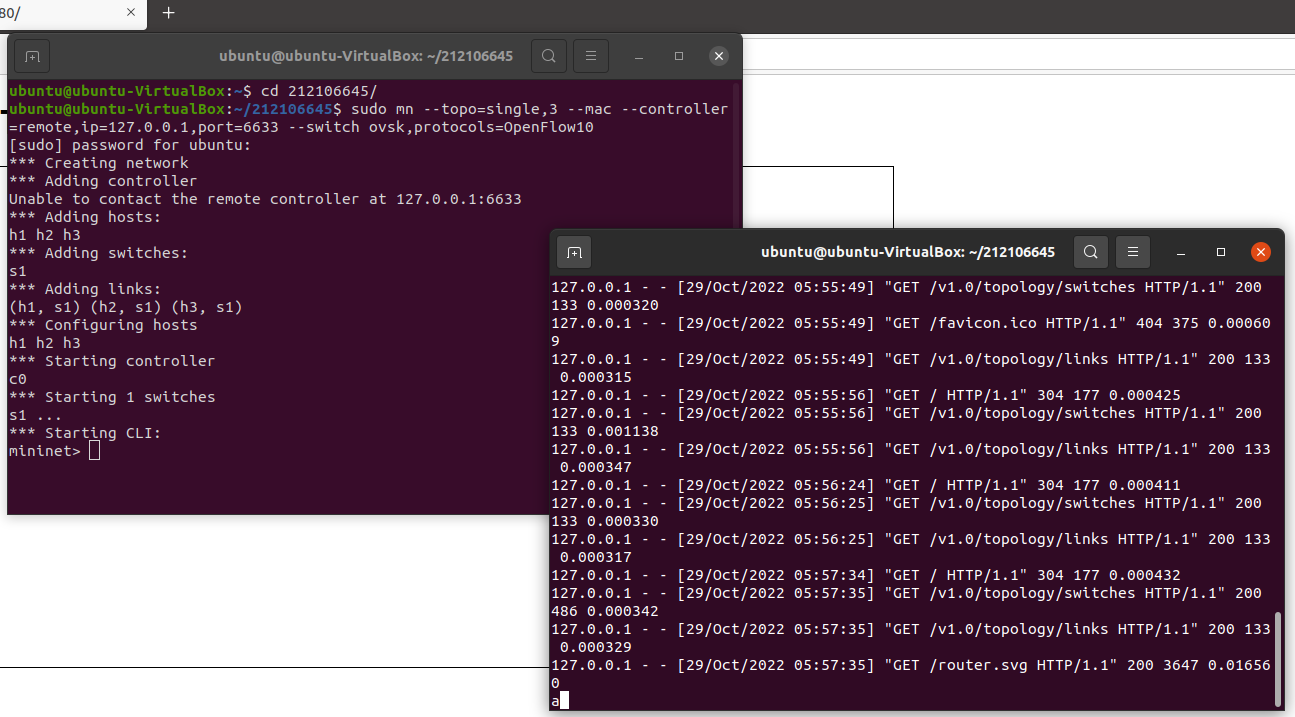

1.搭建下图所示SDN拓扑，协议使用Open Flow 1.0，并连接Ryu控制器，通过Ryu的图形界面查看网络拓扑。

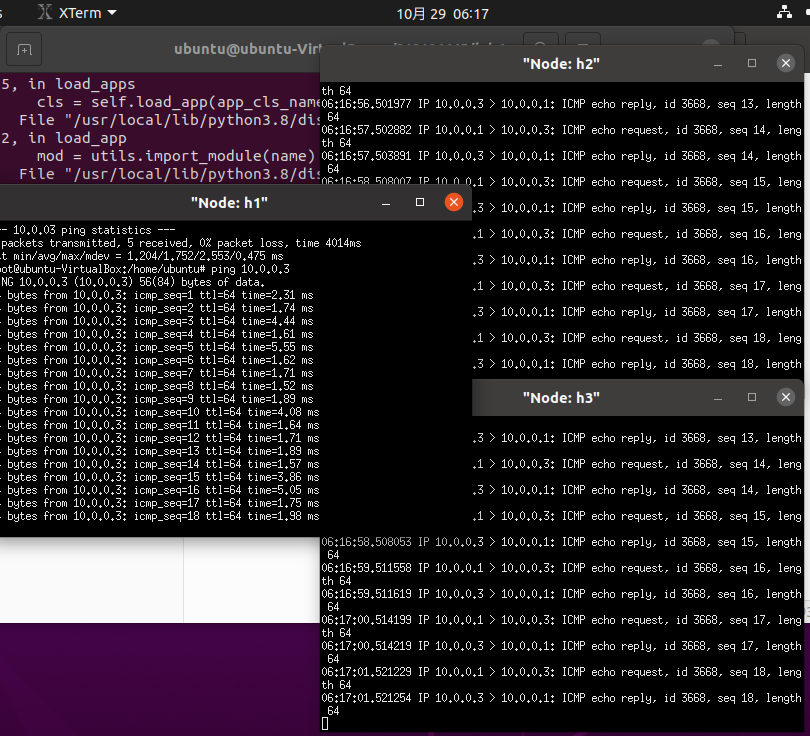

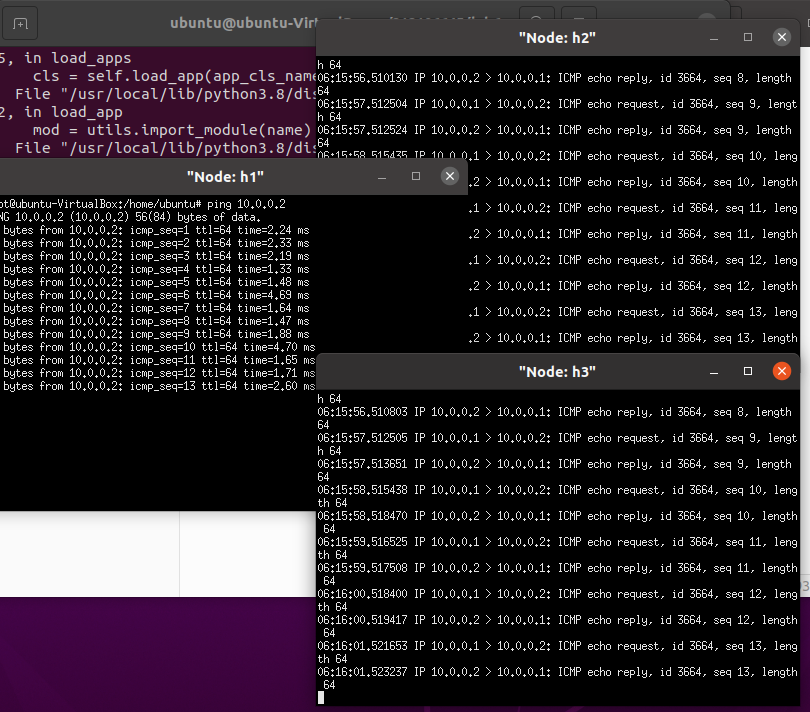

2.阅读Ryu文档的The First Application一节，运行当中的L2Switch，h1 ping h2或h3，在目标主机使用 tcpdump 验证L2Switch，分析L2Switch和POX的Hub模块有何不同。

L2Switch模块











pox





 L2Switch和POX的Hub模块的区别

相同：两个模块用的都是洪泛转发ICMP报文

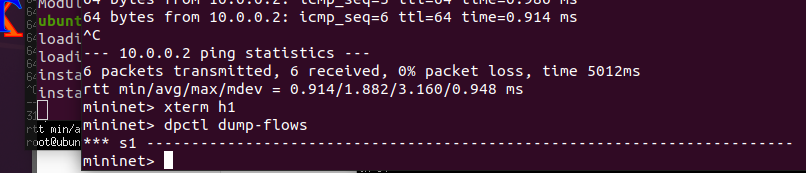

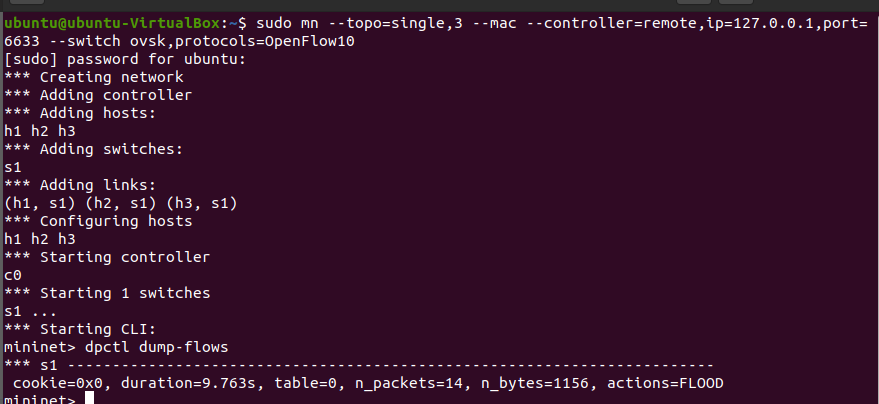

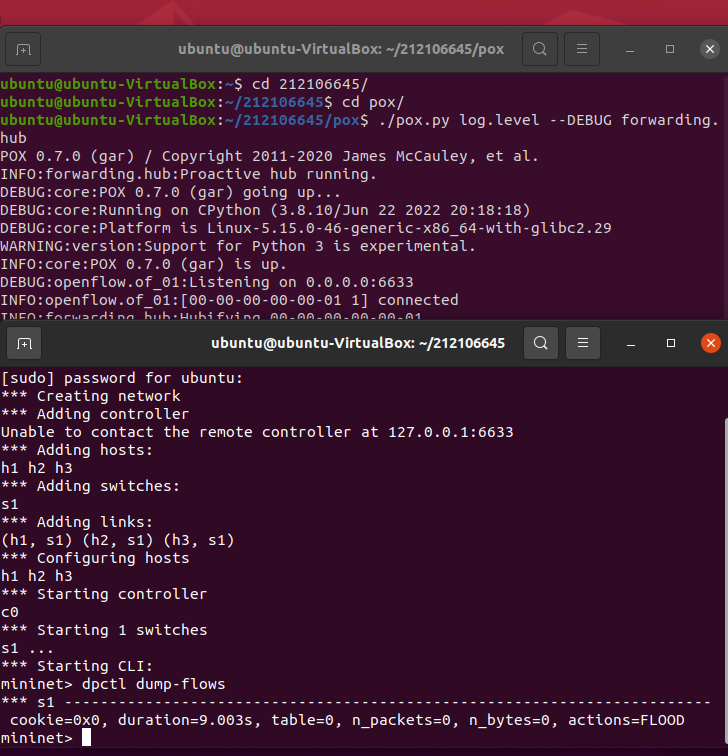

不同：L2Switch下的流表无法在mininet上查看，但是Pox可以

3.编程修改L2Switch.py，另存为L2xxxxxxxxx.py，使之和POX的Hub模块的变得一致？（xxxxxxxxx为学号）





（三）心得体会

本次实验让我学会的独立部署RYU控制器以及理解RYU控制器实现软件定义的集线器原理何交换机原理。实验一开始过程出奇的顺利，直到在ping的时候出现了地址打错却还能ping通的状况，我才意识到问题很大，第二次就没有第一次那么顺利，不过最后还是顺利完成。在分析L2Switch和POX的Hub模块有何不同时，一开始并没有发现什么不同，直到发现输入代码dpctl dump-flows 后底下出现的东西，在L2Switch模块情况下，没有任何东西，而在pox下会出现流表。最后是在关于编程修改L2Switch.py，另存为L2xxxxxxxxx.py的实验，运行Ryu时一直出错，最后判断可能是地址占用，然后通过重启解决的。
