实验2：Open vSwitch虚拟交换机实践

一、实验目的

1. 能够对Open vSwitch进行基本操作；
2. 能够通过命令行终端使用OVS命令操作Open vSwitch交换机，管理流表；
3. 能够通过Mininet的Python代码运行OVS命令，控制网络拓扑中的Open vSwitch交换机

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

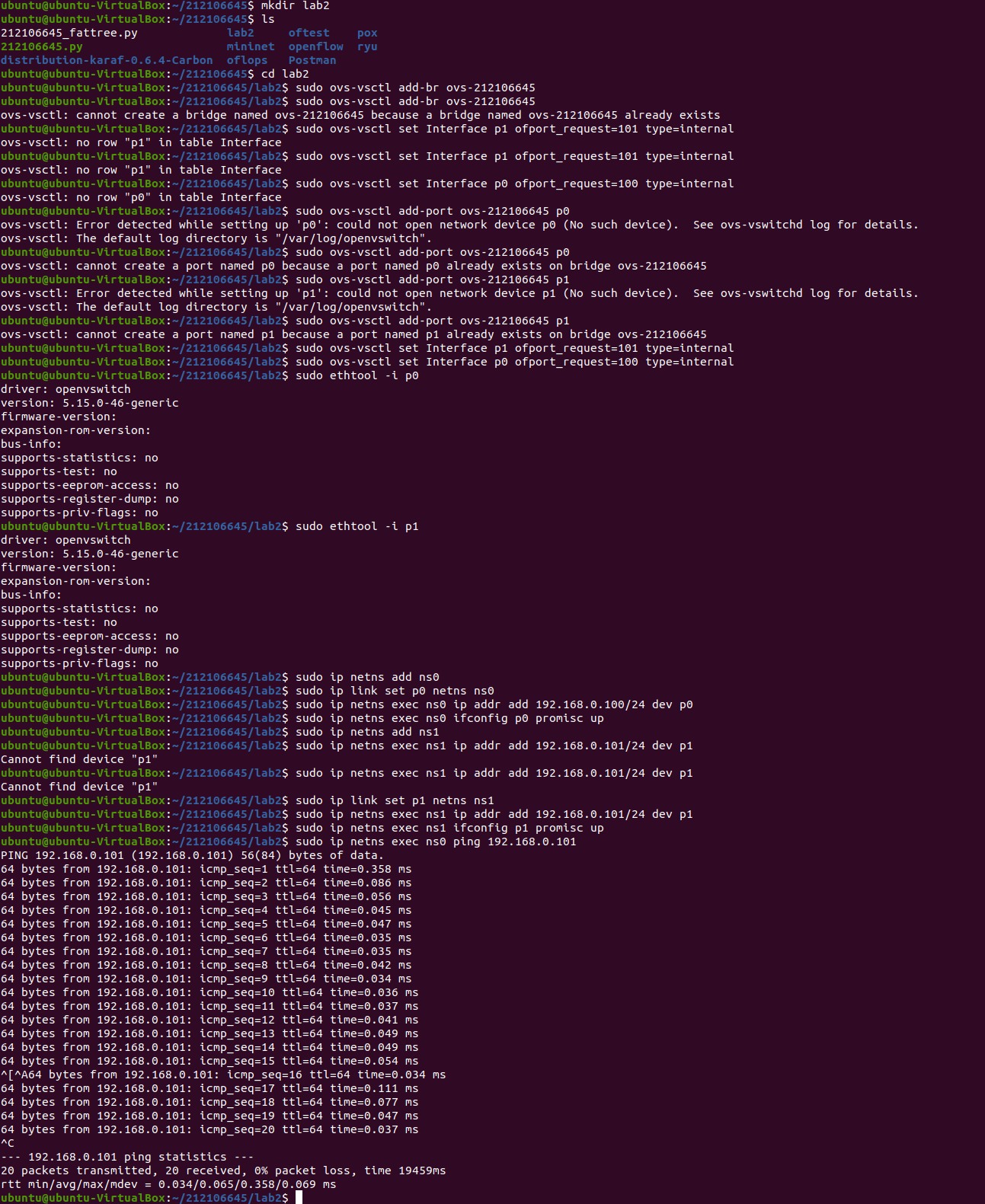

1.ovs-vsctl基础操作实践：创建OVS交换机，以ovs-xxxxxxxxx命名，其中xxxxxxxxx为本人学号。在创建的交换机上增加端口p0和p1，设置p0的端口号为100，p1的端口号为101，类型均为internal；为了避免网络接口上的地址和本机已有网络地址冲突，需要创建虚拟网络空间（参考命令netns）ns0和ns1，分别将p0和p1移入，并分别配置p0和p1端口的ip地址为190.168.1.100、192.168.1.101，子网掩码为255.255.255.0；最后测试p0和p1的连通性。

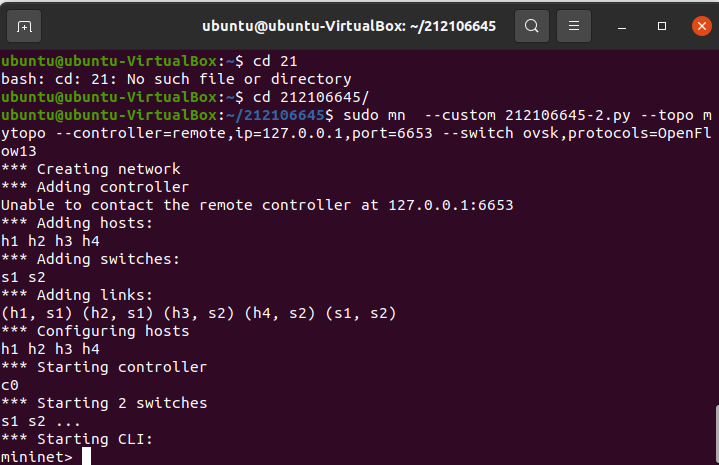

2.使用Mininet搭建的SDN拓扑，如下图所示，要求支持OpenFlow 1.3协议，主机名、交换机名以及端口对应正确。

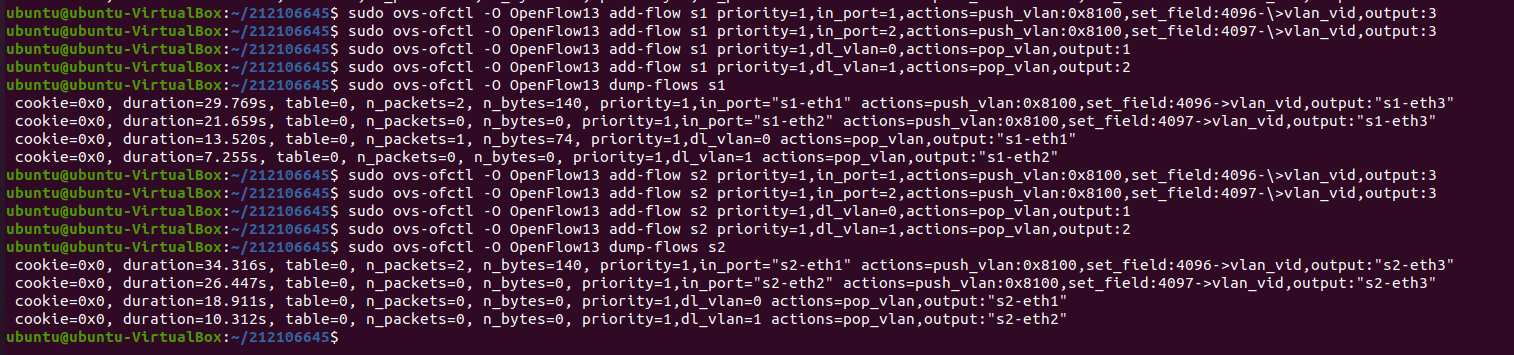

3.通过命令行终端输入“ovs-ofctl”命令，直接在s1和s2上添加流表，划分出所要求的VLAN。

VLAN_ID	Hosts
0	h1 h3
1	h2 h4

4.主机连通性要求：

h1 – h3互通

h2 – h4互通

其余主机不通



（二）进阶要求

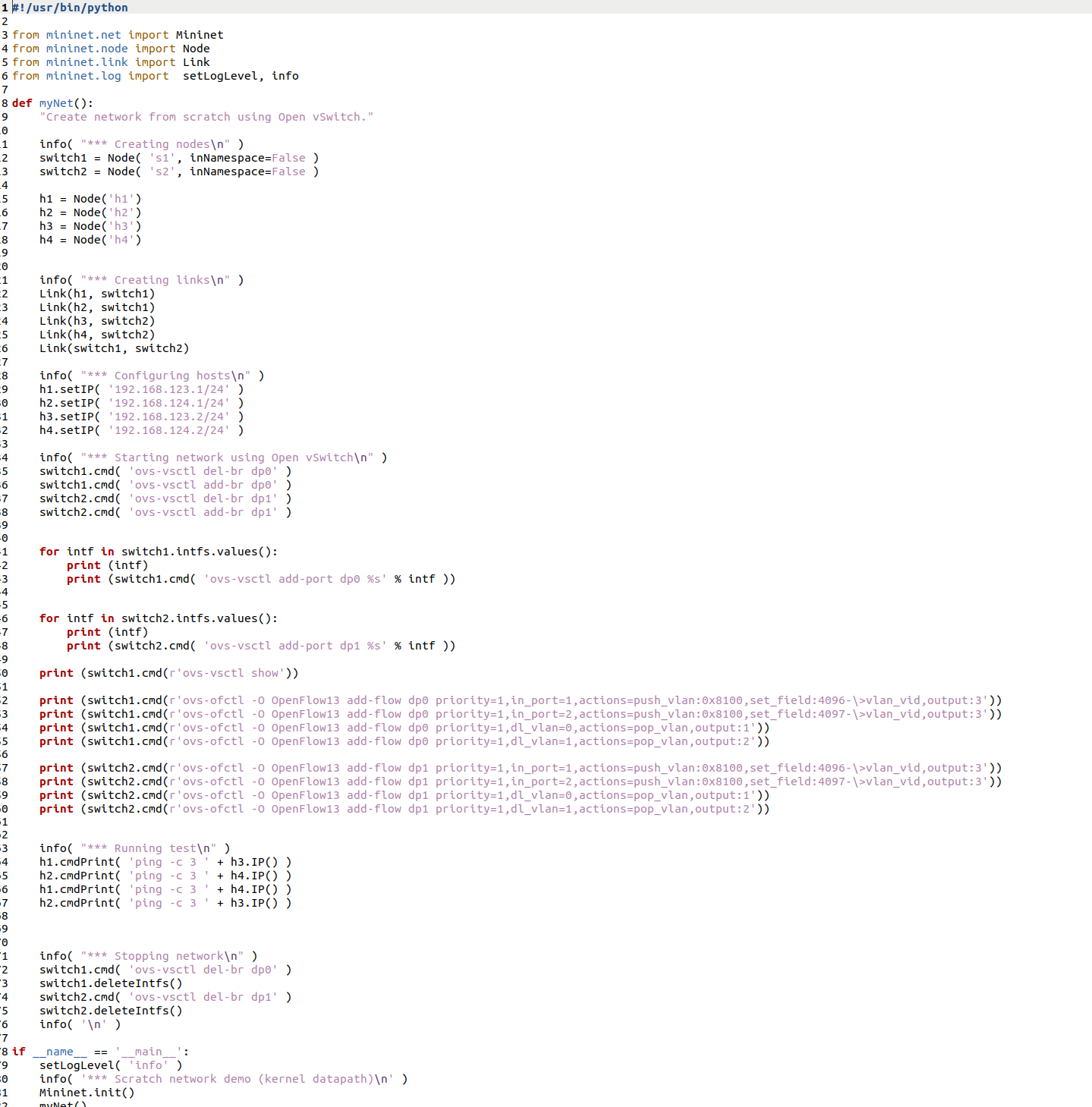

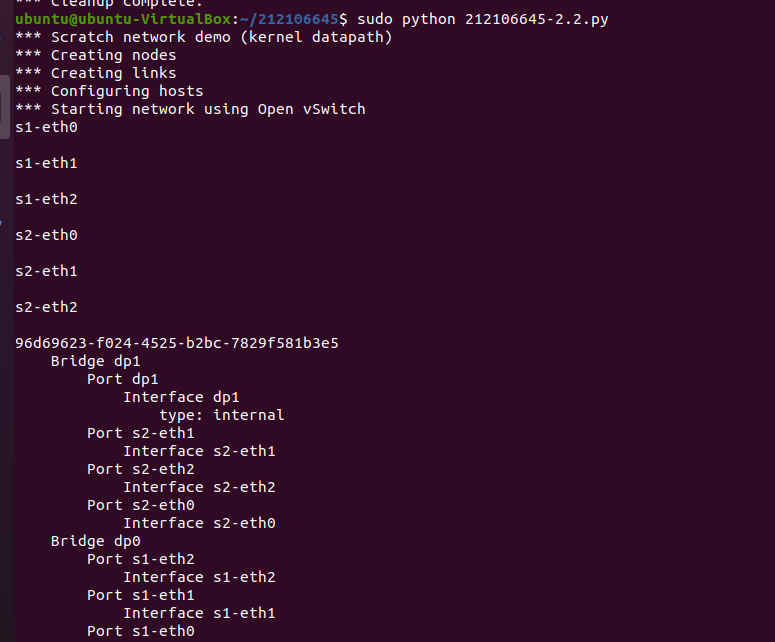

阅读SDNLAB实验使用Mininet，编写Python代码，生成（一）中的SDN拓扑，并在代码中直接使用OVS命令，做到可以直接运行Python程序完成和（一）相同的VLAN划分。



四、个人总结

本次实验难度相比第一次实验难度更大，代码比第一次实验更加多，一不小心就容易打错，出现报错也经常看不明白，最后在同学帮助下，大致上看到明白，总的来说，很难，不过对于SDN有了新的理解

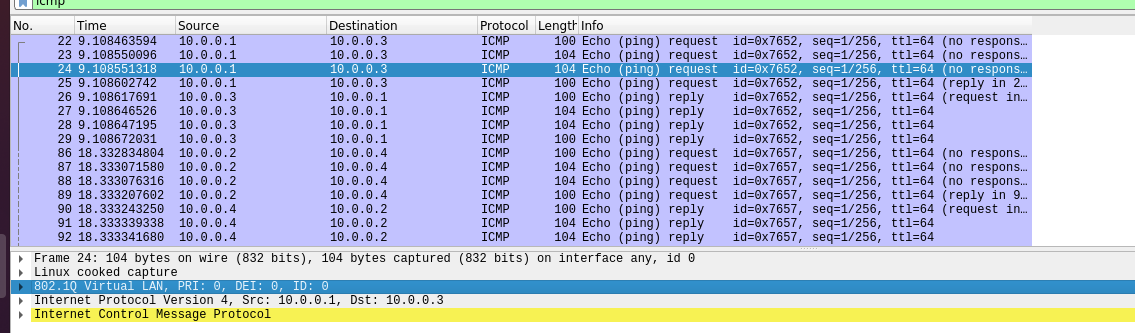

首先对于不能在图形化界面添加机器，只能用代码来添加，虽然很难，但是提高了我对代码的理解；其次在用代码添加机器时要注意不要打错或者漏打代码，不然会出现多次修改还是报错的情况，最后对于抓包问题，需要先找icmp包，再从中查找需要的报文，不然基本上找不到
