实验1：SDN拓扑实践



一、实验目的

1. 能够使用源码安装Mininet；
2. 能够使用Mininet的可视化工具生成拓扑；
3. 能够使用Mininet的命令行生成特定拓扑；
4. 能够使用Mininet交互界面管理SDN拓扑；
5. 能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

（一）基本要求

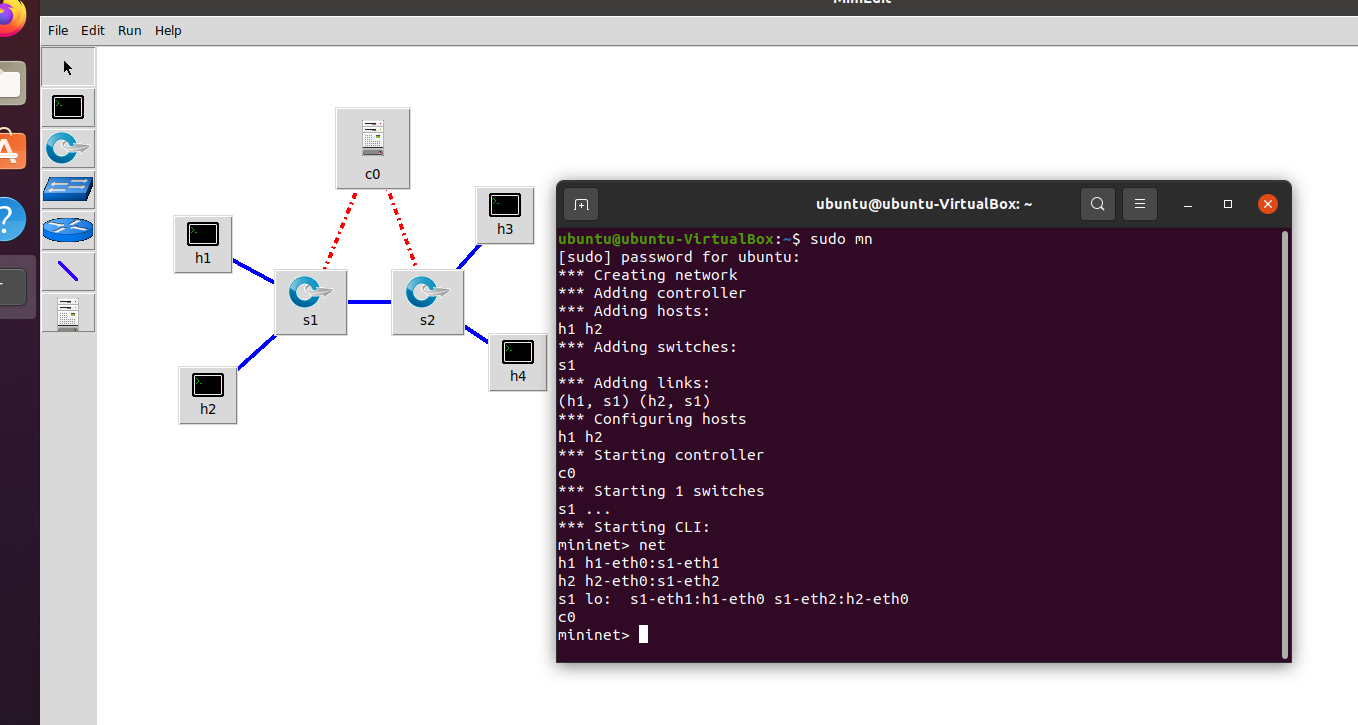

1.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

2.使用Mininet的命令行生成如下拓扑：
a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。
b) 3台主机，每个主机都连接到同1台交换机上。

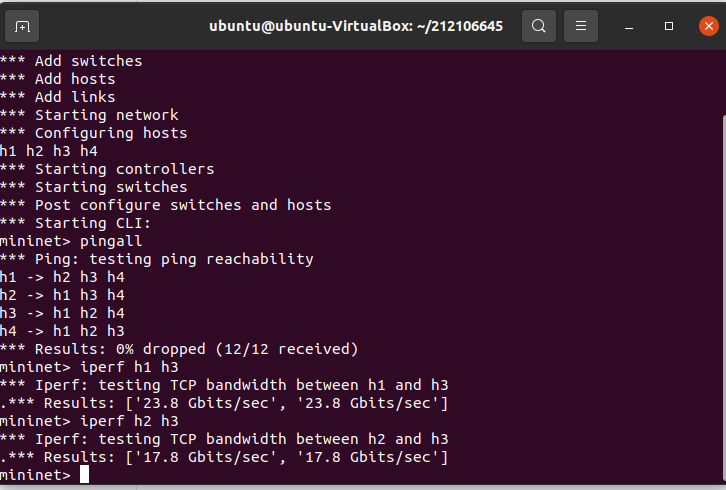

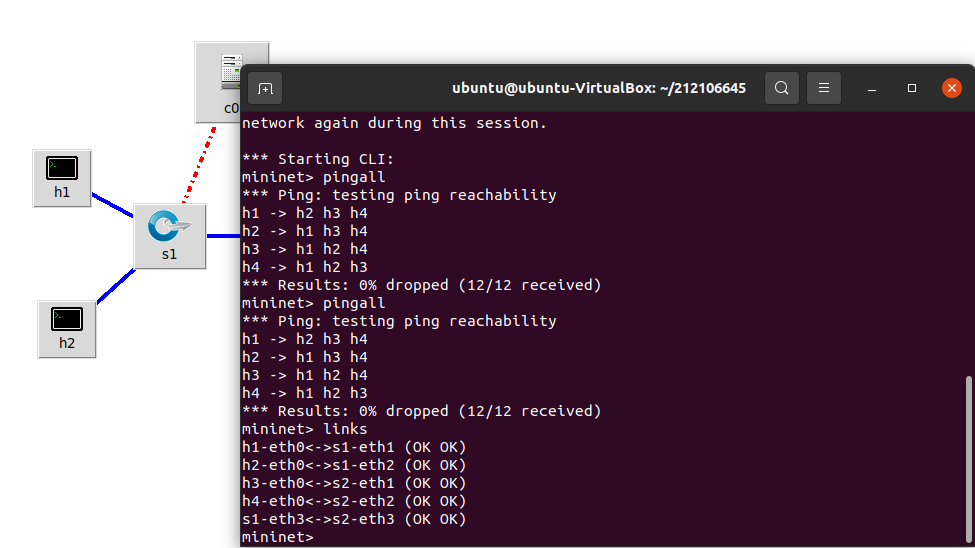

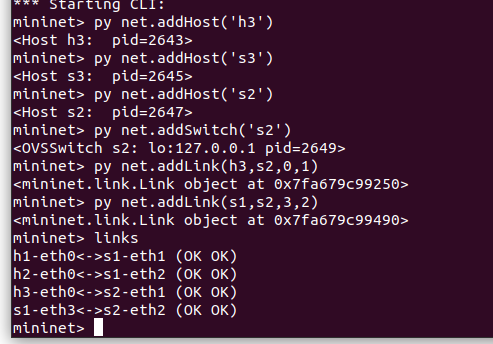

3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50





二）进阶要求

编写Python脚本，生成如下数据中心网络拓扑，要求：

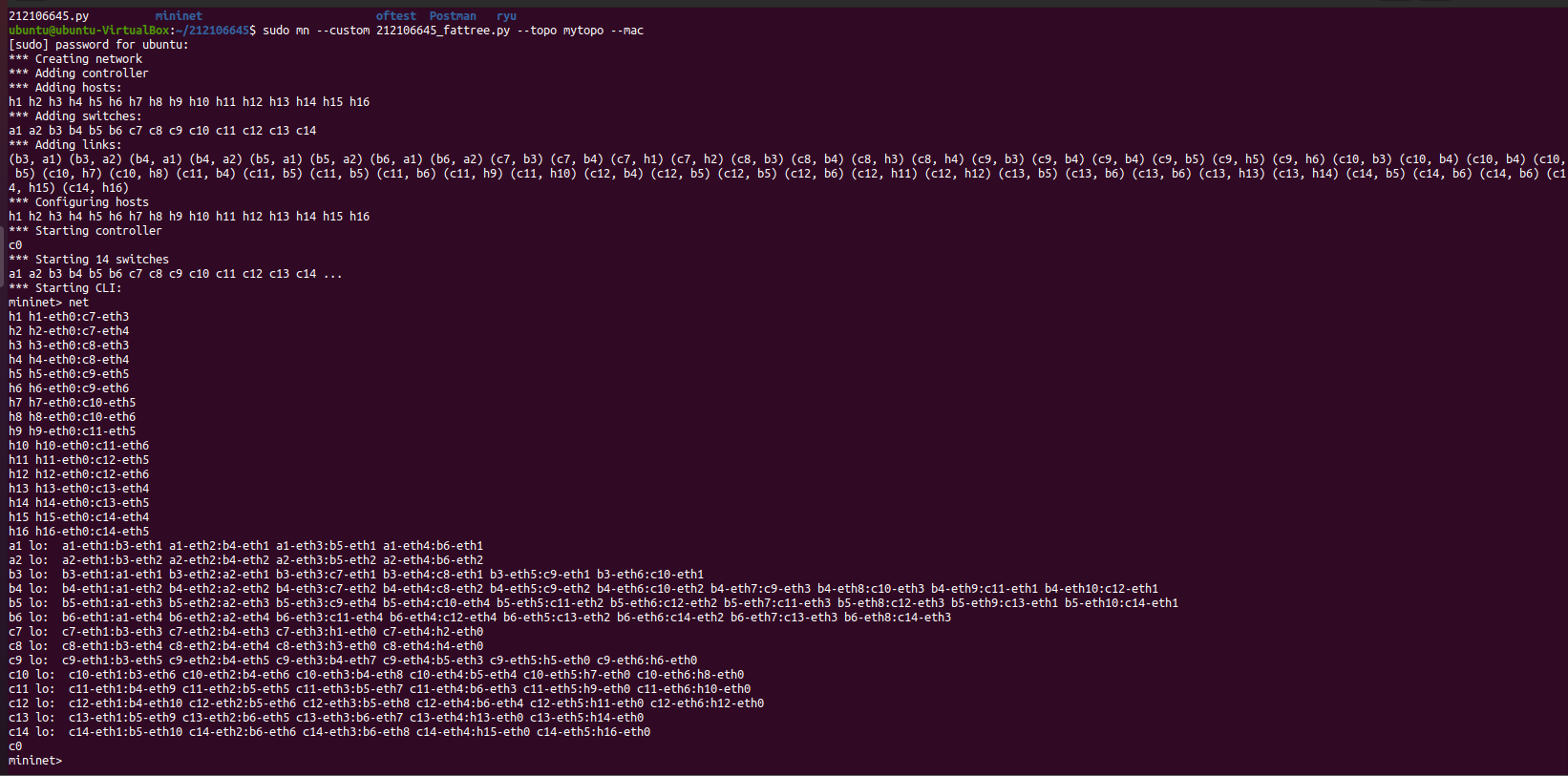

• 编写.py拓扑文件，命名为“学号_fattree.py”；

• 必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

• 设备名称必须和下图一致；

• 使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。


#!/usr/bin/python
#创建网络拓扑
"""Custom topology example
Adding the 'topos' dict with a key/value pair to generate our newly defined
topology enables one to pass in '--topo=mytopo' from the command line.
"""

from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections

class MyTopo( Topo ):
"Simple topology example."

def __init__( self ):
"Create custom topo."

# Initialize topology
Topo.__init__( self )
L1 = 2
L2 = L1 * 2
L3 = L2 * 2
a = []
b = []
c = []

# add core ovs
for i in range( L1 ):
sw = self.addSwitch( 'a{}'.format( i + 1 ) )
a.append( sw )

# add aggregation ovs
for i in range( L2 ):
sw = self.addSwitch( 'b{}'.format( L1 + i + 1 ) )
b.append( sw )

# add edge ovs
for i in range( L3 ):
sw = self.addSwitch( 'c{}'.format( L1 + L2 + i + 1 ) )
c.append( sw )

# add links between core and aggregation ovs
for i in range( L1 ):
sw1 = a[i]
for sw2 in b[int(i/2)::int(L1/2)]:
# self.addLink(sw2, sw1, bw=10, delay='5ms', loss=10, max_queue_size=1000, use_htb=True)
self.addLink( sw2, sw1 )

# add links between aggregation and edge ovs
for i in range( L2 ):
for sw1 in b[i:i+2]:
for sw2 in c[i*2:(i+2)*2]:
self.addLink( sw2, sw1 )

#add hosts and its links with edge ovs
count = 1
for sw1 in c:
for i in range(2):
host = self.addHost( 'h{}'.format( count ) )
self.addLink( sw1, host )
count += 1
topos = { 'mytopo': ( lambda: MyTopo() ) }







四、个人总结

第一次接触Mininet，对于拓扑的搭建和python的代码不是很熟悉，可以说本次实验困难重重，每次出现问题都需要研究很久，首先拓扑在测试连通性的时候会出现无法互通的错误，通过清理缓存后解决了问题，其次是py文件属于只可访问不可修改文件，需要用到代码sudo chmod +777 212106645.py来解锁，最后是关于主机和服务器添加的问题，照着PPT敲也容易看错，需要细心
