鑫创SSS1629A5-U6C单芯片USB音频控制器芯片方案设计参考

SSS1629A5-U6C支持采样率为8kHz，11.025kHz，12、16KHz，22.05kHz，24kHz，32kHz，44.1kHz和48kHz（默认）,SSS1629功能立体声16位ADC，16位DAC的音响，耳机驱动，五波段硬件均衡器，音频锁相环时钟振荡器，USB，USB控制器和PHY FS。外部EEPROM 24C02-24C16连接提供了对USB VID/PID /产品线的灵活性，默认增益设置，和其他定制需求。

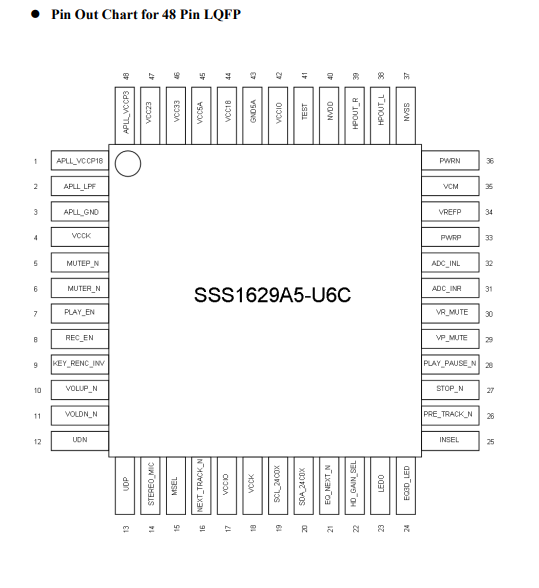

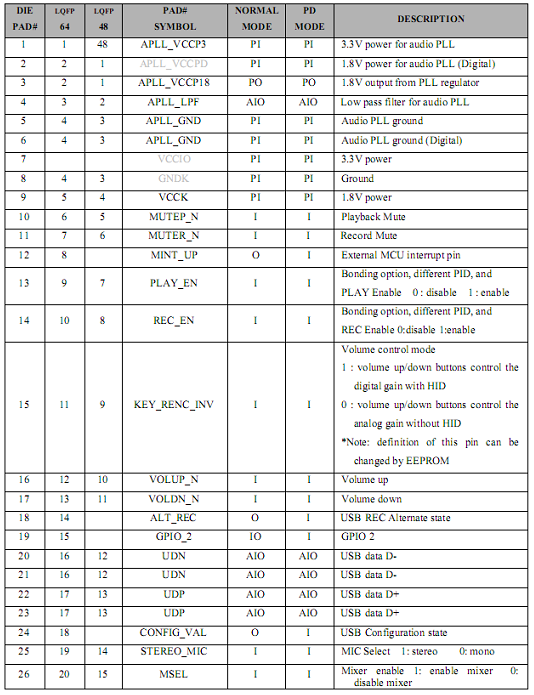

SSS1629芯片管脚分布及定义说明：

SSS1629A5-U6C功能特性说明：
内置有五个带段设置在播放频道的声音均衡器
音量，音量下降，播放静音，录音静音，下一曲，上一曲，停止，播放/暂停和EQ的用户控制
音量，音量下降，播放静音，下一曲，上一曲，停止和播放/暂停是专为微软多媒体
嵌入式呼吸灯模式和音频梯度模式
与外部24bit解码I2C接口的初始设定（如WM8988）
USB VID/PID，产品制造商字符串，字符串支持EEPROM的编程接口，记录AGC功能，健全的EQ，Lync的描述，多功能按键，3D效果，进/出接口，SPDIF的I2S进/出接口、LED闪光灯、红外遥控（NEC IR）等。
可选的外部EEPROM寄存器访问单片机（I2C接口）或USB HID接口
Win XP/Vista/7/8/8.1/10和Mac system系统的USB音频驱动程序兼容
1.8 V电源的数字核心，POR和音频锁相环操作
3.3 V电源为IO，振荡器，锁相环，USB，ADC / DAC操作
高度集成，48引脚LQFP

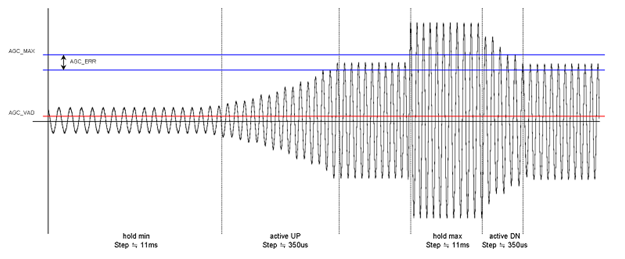

SSS1629a5具有AGC（自动增益控制）功能。它可以用来自动调整ADC的输出范围，可以让ADC输出保持在一个稳定的范围内。AGC控制原理图如下，增益可调范围为23dB ~ + 40dB，并且可以按每一步1dB的调整。
