【Android】JNI与NDK编程

JNI简介

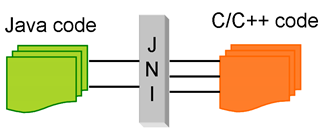

JNI（Java Native Interface），允许Java与本地语言C/C++进行交互。使用JNI的场景主要有：（1）对于某个需求，Java没有库而其他语言有（2）Java的性能不满足于需求，此时需要使用更接近于硬件层面的速度的语言，例如汇编、C/C++（3）为了与一些硬件或操作系统进行交互

JNI的缺点：（1）有可能使得程序丧失可移植性（2）由于程序会与硬件或操作系统进行交互，拥有读写内存等权限，有可能存在一些安全问题

NDK简介

NDK是Android提供的原生开发工具包，用于在Android项目中集成和编译C/C++代码，提高代码性能或复用底层库。

ndk-build是NDK提供的基于Make的构建系统，提供编写Android.mk和Application.mk来编译native代码。

CMake是一种跨平台构建系统，Android Studio编译器推荐使用CMake配置native编译流程，替代传统的ndk-build

JNI的开发流程

1. 在Java中声明native方法以及加载so库的静态代码块
2. 实现JNI方法
3. 在mk文件中声明LOCAL_JNI_SHARED_LIBRARIES，将so库加入项目中
4. 在Java文件中可以像调用java函数一样调用JNI方法

JNI的数据类型

JNI的基本数据类型

JNI类型	Java类型	C/C++类型	大小（字节）
jboolean	boolean	unsigned char	1
jbyte	byte	sigend char	1
jchar	char	unsigned short	2
jint	int	int	4
jlong	long	long long	8
jfloat	float	float	4
jdouble	double	double	8
void	void	void	-

JNI的引用数据类型

JNI类型	Java类型	说明
jobject	Object	任意对象
jstring	String	字符串
jclass	Class	类
jthrowable	Throwable	异常对象
jobjectArray	Object[]	任意类型数组
jbooleanArray	boolean[]	布尔类型数组
jbyteArray	byte[]	字节类型数组
jcharArray	char[]	字符类型数组
jshortArray	short[]	短整型数组
jintArray	int[]	整型数组
jlongArray	long[]	长整型数组
jfloatArray	float[]	单精度浮点数数组
jdoubleArray	double[]	双精度浮点数数组

JNI的基本数据类型签名（Type Signatures）

Java 类型	JNI 签名
boolean	Z
byte	B
char	C
short	S
int	I
long	J
float	F
double	D
void	V

// Java 方法
public native int add(int a, int b);
// 对应的 JNI 签名
(II)I

JNI的引用数据类型签名

Java 的引用类型（类、数组、字符串等）在 JNI 中使用 “L + 全限定类名 + ;” 表示：

Java 类型	JNI 签名
String	Ljava/lang/String;
Object	Ljava/lang/Object;
int[]	[I
String[]	[Ljava/lang/String;
Class	Ljava/lang/Class;

// Java 方法
public native String concat(String s1, String s2);
// 对应的 JNI 签名
(Ljava/lang/String;Ljava/lang/String;)Ljava/lang/String;

数组类型的签名

数组类型使用 [ 开头，后跟元素类型的签名：

Java 类型	JNI 签名
int[]	[I
double[]	[D
String[]	[Ljava/lang/String;
int[][]	[[I

// Java 方法
public native int sumArray(int[] arr);
// 对应的 JNI 签名
([I)I

方法签名

// 方法的签名格式：(参数类型1参数类型2...)返回类型
// Java 方法
public static boolean check(String name, int age, double score);
// 对应的 JNI 签名
(Ljava/lang/String;ID)Z

// 构造方法的返回类型始终是 V（void），但方法名必须写成 <init>
// Java 构造方法
public Person(String name, int age);
// 对应的 JNI 签名
(Ljava/lang/String;I)V

JNI.so编译配置

若是一个项目原本没有 cpp 代码，但是想集成进去，需要首先在 src/main 目录下创建一个名为 cpp 的文件夹，然后在 /cpp 下创建一个 CMakeLists.txt 和 cpp文件，同时，打开 build.gradle 配置如下信息：

android {
    externalNativeBuild {
        cmake {
            path file('src/main/cpp/CMakeLists.txt')
            version '3.31.6'
        }
    }
}

cpu架构

• arm64-v8a：这是64位ARM架构的指令集，适用于采用ARMv8的64位处理器，大部分中高端智能手机和平板电脑搭载的ARM处理器都支持该指令集，例如华为麒麟系列、高通骁龙系统等芯片
• armeabi-v7a：属于32位的ARM架构的指令集，适用于采用ARMv7架构的32位处理器，在早期的移动设备中广泛使用
• x86：32位的x86指令集，主要用于英特尔和AMD等公司生产的32位处理器，常见于早期的电脑和一些基于x86架构的安卓模拟器以及特定的嵌入式设备中
• x86_64：64位的x86指令集，适用于因特尔和AMD等公司生产的64位处理器，现在大多数桌面电脑、笔记本和部分服务器采用支持该指令集的处理器

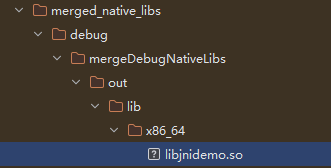

运行完项目，在 Project 下的 /app/build/intermediates/merged_native_libs 目录下即可查看到生成的 .so 包。

gradle 可以指明我们想要声明的.so，因为 x86 和 x86-64 这两种用在电脑上的，因此集成到手机上的时候，考虑到应用的体积大小，我们可以这么声明：

defaultConfig {
	ndk {
        abiFilters 'armeabi-v7a', 'arm64-v8a'
    }
}

若需要'x86', 'x86_64'，就添加上去即可。若想要指明.so库的生成路径，可以在CMakeLists.txt添加以下命令：

#要加在cmake_minimum_required()命令之后，其他命令之前
#该命令意为：在 cmake 文件所在的目录的上级目录下创建文件夹 jniLibs，并将生成的 ABI 文件放在该目录下
set(CMAKE_LIBRARY_OUTPUT_DIRECTORY ${CMAKE_CURRENT_SOURCE_DIR}/../jniLibs /${ANDROID_ABI}$)

若发现使用的cpp版本不对，可以在gradle中这么声明：

defaultConfig {
	cmake {
		cppFlags ‘-std=c++17’
	}
}

编程实战

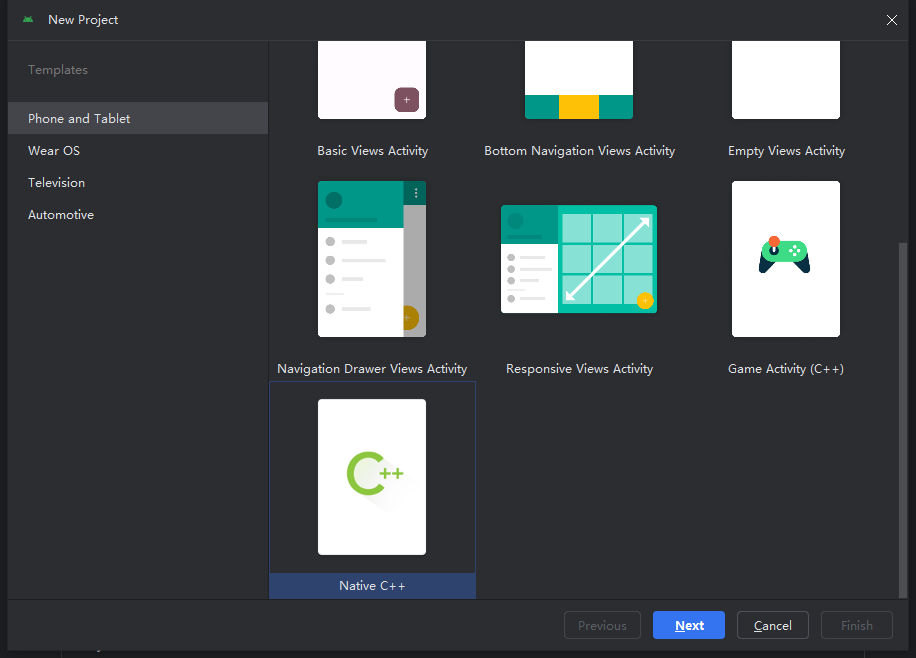

首先新建一个项目，选择 Native C++ 选项，然后点击“next”；

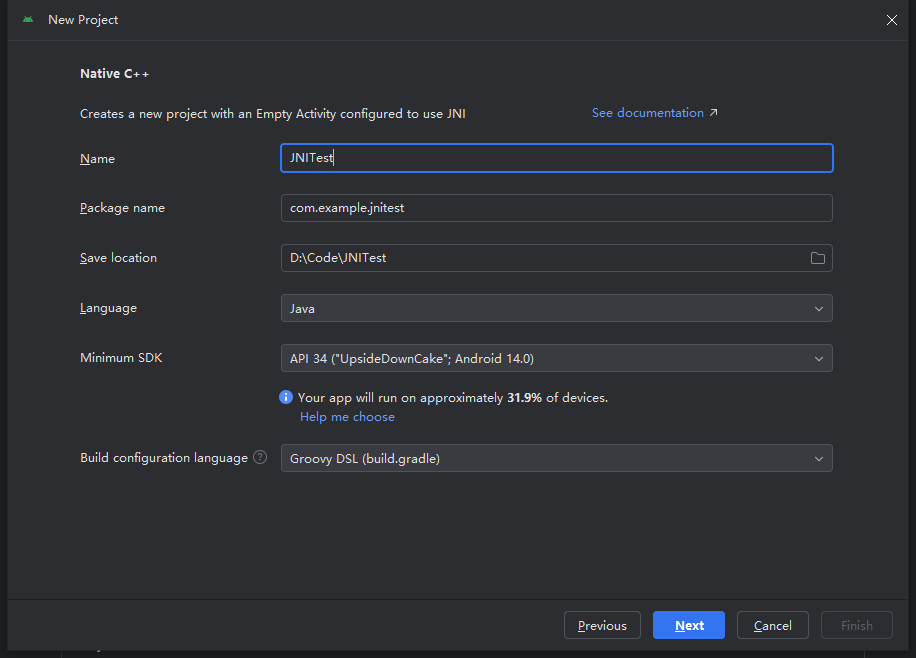

随后，输入项目名称等信息，并将 Build configuration language 配置为 Java 的，然后点击“next”；

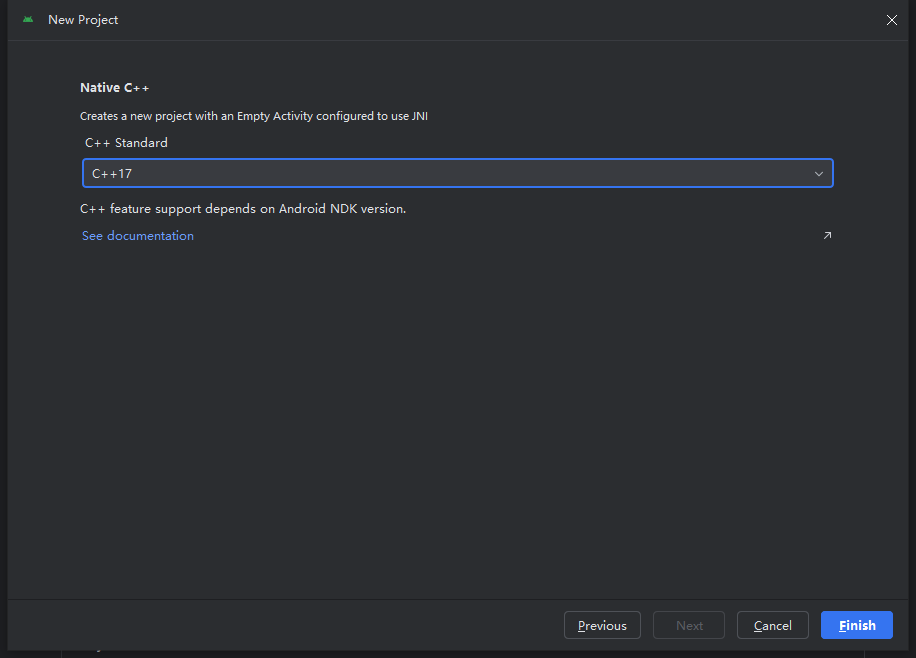

然后选择 C++ 标准，建议选择 C++ 17 标准，因为在该标准之前会有较大的语法限制。然后点击“finish”；

项目创建以后，打开 /gradle/wrapper/gradle-wrapper.properties，然后将 distributionUrl 修改为国内的镜像路径(具体要根据Android Studio版本去决定下载的版本)

distributionUrl=https://mirrors.cloud.tencent.com/gradle/gradle-8.11.1-bin.zip

native-lib.cpp 就是实现 native 方法的 cpp 文件，可以在这里面实现我们需要的 native 方法

/*extern "C" 的作用：由于cpp有一套自己的编译规则，可以函数重载，有可能编译以后使得函数方法名 func 变为别的名字
从而使得 native 方法找不到，而extern "C"可以保证函数方法名不变，因此需要加上。
JNIEXPORT 的作用：是一个宏定义，相当于java的权限修饰符，可以使得方法或变量可以被外部访问到
JNICALL 的作用：是一个宏定义，一般是一个空定义，不写也可以，但是有可能不同平台定义不同，写上去比较好
JNIEnv 的作用：相当于一个上下文
*/
extern "C" JNIEXPORT jint JNICALL Java_包名_func(JNIEnv* env, jobject jobj) {
    jint val = 10;
    return val;
}

想要在 JNI 中打印日志，可以这么写：

//导入头文件
#include<android/log.h>
//为了方便使用，可以用一个宏定义封装打印日志的方法
#define LOGD(...) __android_log_print(ANDROID_LOG_DEBUG, "TAG",  __VA_ARGS__)

//在方法里使用
LOGD("x的值为%d", x);

比如我们觉得在 Java 代码中给一个数组求和性能太低，想用 C++ 加速，可以先在 Java 类中声明 native 方法：

public native int intFromJNI(int[] arr);

public native int integerFromJNI(Integer[] arr);

随后，在 .cpp 文件中实现该方法：

extern "C" JNIEXPORT jint JNICALL
Java_com_example_jnidemo_MainActivity_intFromJNI(
        JNIEnv* env,
        jobject,
        jintArray arr) {
    // 统计总和
    jint ans = 0;
    // 获取数组长度
    jsize len = env->GetArrayLength(arr);
    // 获取数组的指针
    jint *a = env->GetIntArrayElements(arr, NULL);
    // 若数组为空，直接返回答案
    if (a == NULL) {
        return ans;
    }
    // 遍历数组，统计元素总和
    for (jsize i = 0; i < len; ++ i) {
        ans += a[i];
    }
    // 打印日志，输出元素总和
    LOGD("sum = %d", ans);
    // 释放数组及其指针
    env->ReleaseIntArrayElements(arr, a, 0);
    return ans;
}

extern "C" JNIEXPORT jint JNICALL
Java_com_example_jnidemo_MainActivity_integerFromJNI(
        JNIEnv* env,
        jobject,
        jobjectArray arr) {
    jint ans = 0;
    jsize len = env->GetArrayLength(arr);
    jclass integerClass = env->FindClass("java/lang/Integer");
    jmethodID intValue = env->GetMethodID(integerClass, "intValue", "()I");
    for (jsize i = 0; i < len; ++ i) {
        jobject obj = env->GetObjectArrayElement(arr, i);
        jint value = env->CallIntMethod(obj, intValue);
        ans += value;
        env->DeleteLocalRef(obj);
    }
    // 打印日志，输出元素总和
    LOGD("sum1 = %d", ans);
    return ans;
}

上述的使用方式，是传入局部变量的方式，有时候需求是不传入局部变量也要拿到 Java 的成员变量，而是通过 JNIEnv 和 jobject 拿到上下文中的成员变量。首先我们需要在 Java 中定义变量和 native 方法：

private String str1Val = "123123";
private int int1Val = 114514;
private static String str2Val = "456456";
private static int int2Val = 541263;

public native void modifyGlobalFields();

随后，需要在 .cpp 文件中声明方法

extern "C" JNIEXPORT void JNICALL
Java_com_example_jnidemo_MainActivity_modifyGlobalFields(
        JNIEnv* env,
        jobject thiz) {
    // 通过 JNIEnv 和 jobject 构造出传入的上下文
    jclass clazz = env->GetObjectClass(thiz);

    // 通过指定变量名称和类型，从指定的上下文中拿到 jfieldID
    jfieldID str1FieldID = env->GetFieldID(clazz, "str1Val", "Ljava/lang/String;");
    jfieldID int1FieldID = env->GetFieldID(clazz, "int1Val", "I");
    jfieldID str2FieldID = env->GetStaticFieldID(clazz, "str2Val", "Ljava/lang/String;");
    jfieldID int2FieldID = env->GetStaticFieldID(clazz, "int2Val", "I");

    // 引用数据类型需要通过 static_cast 转化
    jstring str = static_cast<jstring>(env->GetObjectField(thiz, str1FieldID));

    // 基本数据类型可以直接转化
    jint i = env->GetIntField(thiz, int1FieldID);

    // 由于 jstring 不能直接打印，可以转化为 char*
    const char* s = env->GetStringUTFChars(str, nullptr);

    // 打印出值
    LOGD("strVal = %s", s);
    LOGD("intVal = %d", i);

    jstring newStr = env->NewStringUTF("123321");
    jint newInt = 123;

    // 将 newStr 赋值给 thiz 中的 str1FieldID
    env->SetObjectField(thiz, str1FieldID, newStr);
    // 将 newInt 赋值给 thiz 中的 int1FieldID
    env->SetIntField(thiz, int1FieldID, newInt);
    // 将 newStr 赋值给 clazz 中的 str2FieldID
    env->SetStaticObjectField(clazz, str2FieldID, newStr);
    // 将 newInt 赋值给 clazz 中的 int2FieldID
    env->SetStaticIntField(clazz, int2FieldID, newInt);
}
