单臂路由

单臂路由
实验模拟公司网络场景。

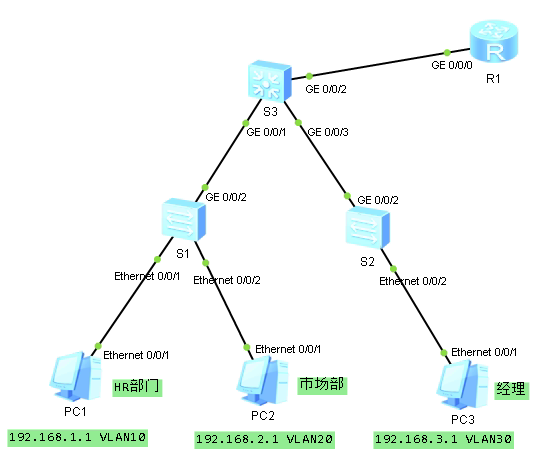

路由R1为出口网关，员工通过接入层交换机S2和S3连接汇聚层交换机S1接入到出口网关R1实现上网。
公司内部通过划分不同vlan隔离不同部门2层通信，由于业务需要现经理、市场和人事之间需要实现相互通信。

R1配置

sys
sysname R1
int g0/0/0.1
ip add 192.168.1.254 24  （进入子端口视图）
dot1q termination vid 10   （端口发出数据包去除vlan10标签，端口接收数据包vlan10加标签）
arp broadcast enable    (开启接口arp功能）

intg0/0/0.2 （进入子端口视图）
ip add 192.168.2.254 24
dot1q termination vid 20  （端口发出数据包去除vlan20标签，端口接收数据包vlan20加标签）
arp broadcast enable    (开启接口arp功能）

int g0/0/0.3    （进入子端口视图）
ip add 192.168.3.254 24
dot1q termination vid 30    （端口发出数据包去除vlan20标签，端口接收数据包vlan20加标签）
arp broadcast enable    (开启接口arp功能）



S3配置

sys
sysname S3
vlan batch 10 20 30   （创建vlan 10 20 30 ）
int g0/0/1
port link-type trunk    (更改接口模式为trunk口）
port trunk allow-pass vlan 10 20 30     （配置允许通过端口vlan 10 20 30 ）

int g0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20 30

int g0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20 30



S2配置

sys
sysname S2
vlan batch 10 20 30   （创建vlan 10 20 30 ）
int g0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20 30

int e0/0/2
port link-type trunk     （接口类型trunk）
port trunk pvid vlan 30    （接口pvid vlan 30 ）
port trunk allow-pass vlan 10 20 30

因为端口下联设备是PC，接口模式本应配置为access或者hybrid，曾有人问我能不能配置trunk所以就试了试，可以通，具体还没有细究。



S1配置
sys
sysname S1

vlan batch 10 20 30
int g0/0/2
port hybrid tagged vlan 10 20 30  （hybrid口可通过vlan 10 20 30 ）

int e0/0/1
port link-type access
port default vlan 10

int e0/0/2
port hybrid pvid vlan 20
port htbrid untagged vlan 10 20 30



接口模式access 、hybrid 、trunk口都有配置所以显得有点乱，小白好奇心比较重，想各种模式但配一下试试。
