华为交换机Hybrid口的配置应用

概述：
华为交换机接口类型模式是Hybrid，且PVID都为vlan1
因此默认情况同网段的所有主机都可以通信

实验目的：

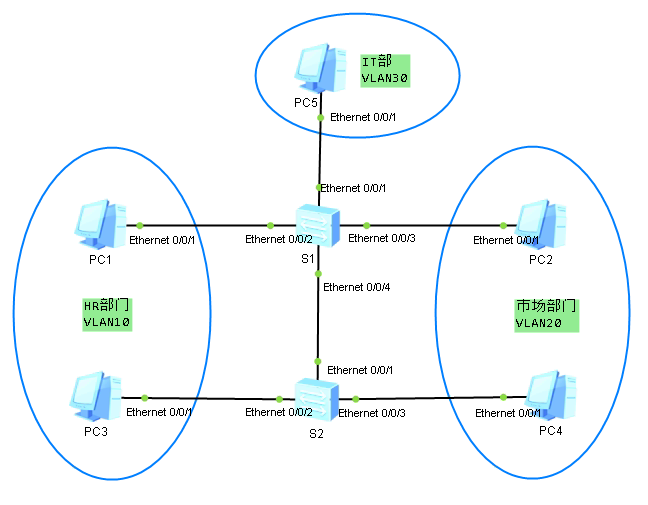

通过划分vlan接口配置类型为Hybrid实现同部门互相通信，不同部门隔离，IT部可以访问整个网络。
IP地址规划：PC1-PC4 192.168.1.(1-4) PC5：192.168.1.100

S1配置
sys
sysname s1
vlan batch 10 20 30
int e0/0/1
port hybrid pvid vlan 30
port hybrid untagged vlan 10 20 30

int e0/0/2
port hybrid pvid vlan 10
port hybrid untagged vlan 10 30

int e0/0/3
port hybrid pvid vlan 20
port hybrid untagged vlan 10 30

int e0/0/4
port hybrid tagged vlan 10 20 30



S2配置
sys
sysname S2
vlan batch 10 20 30
int e0/0/1
port hybrid tagged vlan 10 20 30

int e0/0/2
port hybrid pvid vlan 10
port hybrid untagged vlan 10 30

ine e0/0/3
port hybrid pvid vlan 30
port hybrid untagged vlan 10 30
