Basic Drawing

此为OpenCV官方教程的个人翻译

目标

在本篇文章中，您将学习如何：

使用Point定义图像中的 2D 点。
使用Scalar及其作用
使用 OpenCV 函数line绘制一条线
使用 OpenCV 函数ellipse绘制椭圆
使用 OpenCV 函数rectangle绘制矩形
使用 OpenCV 函数circle绘制圆
使用 OpenCV 函数 fillPoly 绘制一个被填充的多边形

OpenCV 相关理论

在这个教程中，我们将经常使用两个结构：Point and Scalar:

Point

Point代表一个2D点，由图像中的x和y左边定义，我们可以这样定义它：

Point pt;
pt.x = 10;
pt.y = 8;

或者

Point pt = Point(10, 8);

Scalar

Scalar表示 4 元素向量。Scalar类型在 OpenCV 中广泛用于传递像素值。
在本教程中，我们将广泛使用它来表示BGR颜色值（3个参数）。如果最后一个参数不打算使用，则无需定义该参数。
让我们看一个例子，如果我们被要求一个颜色参数，我们给出：
```
Scalar( a, b, c )
```
我们就定义了一个BGR颜色，例如：蓝色= a，绿色= b和红色= c

代码

下面的代码位于 OpenCV 示例文件夹中。或者，您可以从这里获取它

解释

计划绘制两个示例（一个原子和一个车），因此我们必须创建02个图像和两个窗口来显示它们。

/// Windows names
char atom_window[] = "Drawing 1: Atom";
char rook_window[] = "Drawing 2: Rook";

/// Create black empty images
Mat atom_image = Mat::zeros( w, w, CV_8UC3 );		// w为宽度
Mat rook_image = Mat::zeros( w, w, CV_8UC3 );

我们创建了绘制不同几何形状的函数。例如，为了绘制原子，我们使用MyEllipse和MyFilledCircle：

/// 1. Draw a simple atom:

/// 1.a. Creating ellipses
MyEllipse( atom_image, 90 );
MyEllipse( atom_image, 0 );
MyEllipse( atom_image, 45 );
MyEllipse( atom_image, -45 );

/// 1.b. Creating circles
MyFilledCircle( atom_image, Point( w/2.0, w/2.0) );

为了绘制车，我们使用了MyLine，rectangle和MyPolygon：

/// 2. Draw a rook

/// 2.a. Create a convex polygon
MyPolygon( rook_image );

/// 2.b. Creating rectangles
rectangle( rook_image,
           Point( 0, 7*w/8.0 ),
           Point( w, w),
           Scalar( 0, 255, 255 ),
           -1,
           8 );

/// 2.c. Create a few lines
MyLine( rook_image, Point( 0, 15*w/16 ), Point( w, 15*w/16 ) );
MyLine( rook_image, Point( w/4, 7*w/8 ), Point( w/4, w ) );
MyLine( rook_image, Point( w/2, 7*w/8 ), Point( w/2, w ) );
MyLine( rook_image, Point( 3*w/4, 7*w/8 ), Point( 3*w/4, w ) );

让我们看看这些函数的具体内容：

MyLine
```
void MyLine( Mat img, Point start, Point end )
{
  int thickness = 2;
  int lineType = 8;
  line( img,
        start,
        end,
        Scalar( 0, 0, 0 ),
        thickness,
        lineType );
}
```
正如我们所看到的，MyLine只调用函数line，它执行以下操作：
- 绘制一条从点start到点end线
- 该行显示在图像img中
- 线条颜色由Scalar（0， 0， 0）定义，该Scalar是对应于黑色的 BGR 值
- 线条粗细设置为thickness（在本例中为 2）
- 该line是由8个点连接成的line（lineType = 8）
MyEllipse
```
void MyEllipse( Mat img, double angle )
{
  int thickness = 2;
  int lineType = 8;

  ellipse( img,
           Point( w/2.0, w/2.0 ),
           Size( w/4.0, w/16.0 ),
           angle,
           0,
           360,
           Scalar( 255, 0, 0 ),
           thickness,
           lineType );
}
```
从上面的代码中，我们可以观察到函数ellipse绘制了一个椭圆，使得：
- 椭圆显示在图像 img 中
- 椭圆中心位于点 （w/2.0， w/2.0）中，并限制在大小为（w/4.0， w/16.0） 的框中
- 椭圆被旋转了angle度
- 椭圆在 0 到 360 度之间延伸一条弧
- 图形的颜色将是Scalar（255，0，0），这意味着BGR值中的蓝色。
- 椭圆的thickness为 2。
MyFilledCircle
```
void MyFilledCircle( Mat img, Point center )
{
 int thickness = -1;
 int lineType = 8;

 circle( img,
         center,
         w/32.0,
         Scalar( 0, 0, 255 ),
         thickness,
         lineType );
}
```
与椭圆函数类似，我们可以看到circle的参数：
- 将显示圆圈的图像（img)
- 表示为点中心的圆center
- 圆的半径：w/32.0
- 圆圈的颜色：Scalar（0，0，255），表示BGR中的红色
- 由于thickness = -1，因此将绘制填充圆。

MyPolygon

void MyPolygon( Mat img )
{
  int lineType = 8;

  /** Create some points */
  Point rook_points[1][20];
  rook_points[0][0] = Point( w/4.0, 7*w/8.0 );
  rook_points[0][1] = Point( 3*w/4.0, 7*w/8.0 );
  rook_points[0][2] = Point( 3*w/4.0, 13*w/16.0 );
  rook_points[0][3] = Point( 11*w/16.0, 13*w/16.0 );
  rook_points[0][4] = Point( 19*w/32.0, 3*w/8.0 );
  rook_points[0][5] = Point( 3*w/4.0, 3*w/8.0 );
  rook_points[0][6] = Point( 3*w/4.0, w/8.0 );
  rook_points[0][7] = Point( 26*w/40.0, w/8.0 );
  rook_points[0][8] = Point( 26*w/40.0, w/4.0 );
  rook_points[0][9] = Point( 22*w/40.0, w/4.0 );
  rook_points[0][10] = Point( 22*w/40.0, w/8.0 );
  rook_points[0][11] = Point( 18*w/40.0, w/8.0 );
  rook_points[0][12] = Point( 18*w/40.0, w/4.0 );
  rook_points[0][13] = Point( 14*w/40.0, w/4.0 );
  rook_points[0][14] = Point( 14*w/40.0, w/8.0 );
  rook_points[0][15] = Point( w/4.0, w/8.0 );
  rook_points[0][16] = Point( w/4.0, 3*w/8.0 );
  rook_points[0][17] = Point( 13*w/32.0, 3*w/8.0 );
  rook_points[0][18] = Point( 5*w/16.0, 13*w/16.0 );
  rook_points[0][19] = Point( w/4.0, 13*w/16.0) ;

  const Point* ppt[1] = { rook_points[0] };
  int npt[] = { 20 };

  fillPoly( img,
            ppt,
            npt,
            1,
            Scalar( 255, 255, 255 ),
            lineType );
 }

要绘制填充多边形，我们使用函数 fillPoly。我们注意到：

多边形将在 img 上绘制
多边形的顶点是ppt中的点集
要绘制的顶点总数为 npt
要绘制的多边形数仅为 1
多边形的颜色由Scalar（ 255， 255， 255）定义，这是白色的 BGR 值

rectangle
```
rectangle( rook_image,
           Point( 0, 7*w/8.0 ),
           Point( w, w),
           Scalar( 0, 255, 255 ),
           -1,
           8 );
```
最后，我们有rectangle函数（我们没有为这个家伙创建一个特殊的函数）。我们注意到：
- 矩形将绘制在rook_image
- 矩形的两个相反顶点由Point（ 0， 7*w/8.0和Point（ w， w） 定义
- 矩形的颜色由Scalar（0， 255， 255）给出，这是黄色的BGR值
- 由于厚度值由 -1 给出，因此将填充矩形。

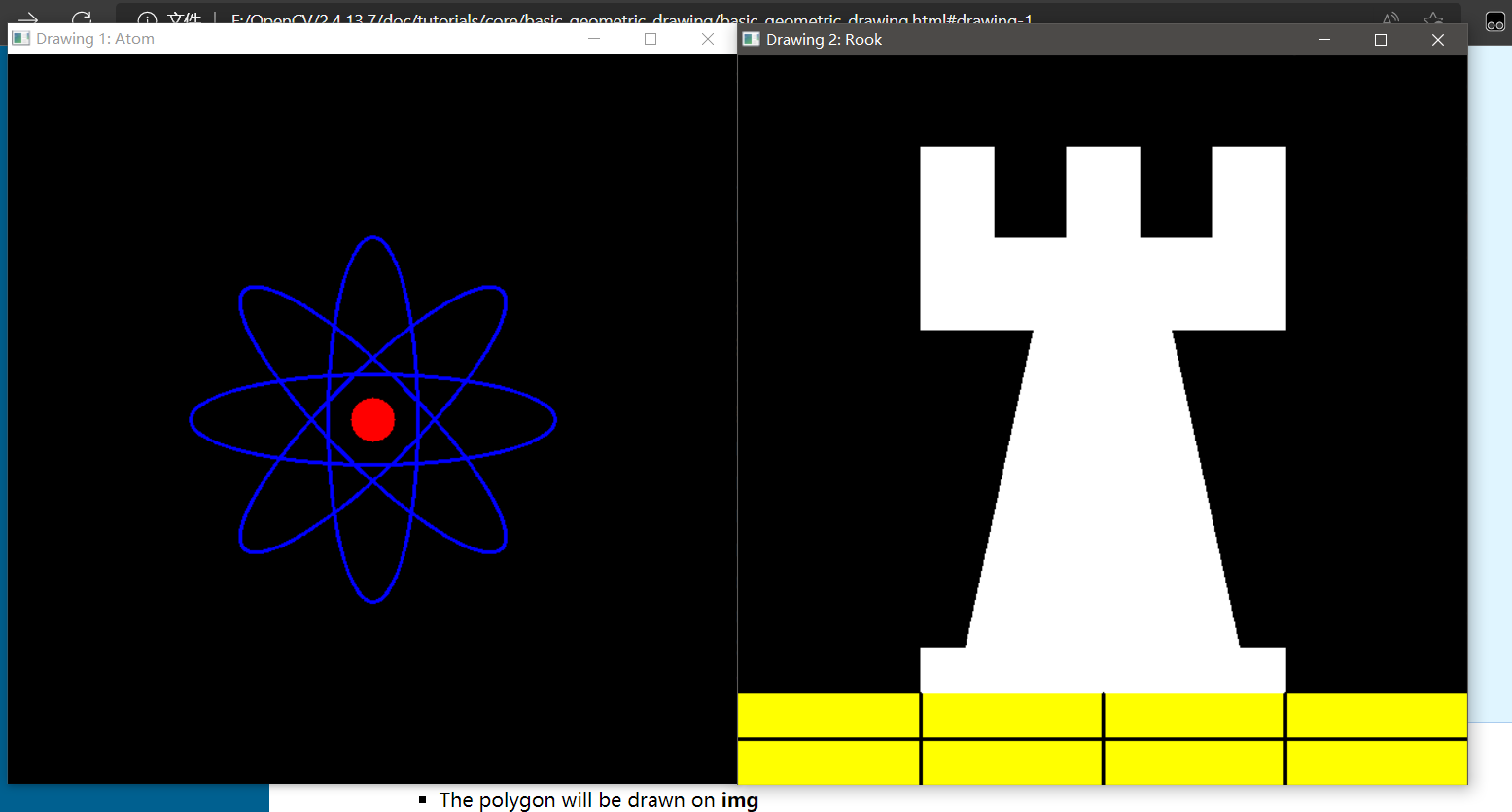

结果
