LabVIEW学习（1）

LabVIEW学习（1）

认识VI

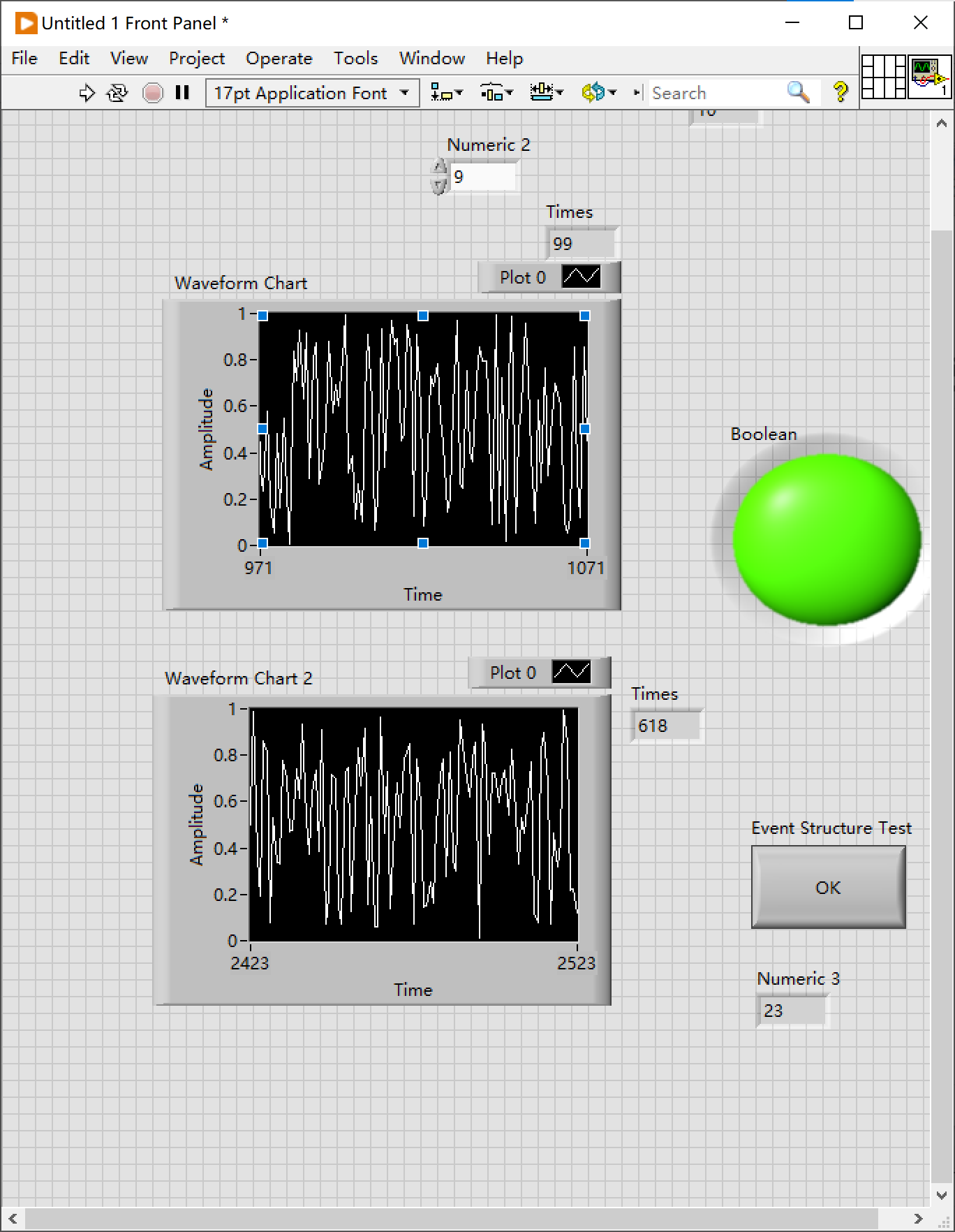

前面板

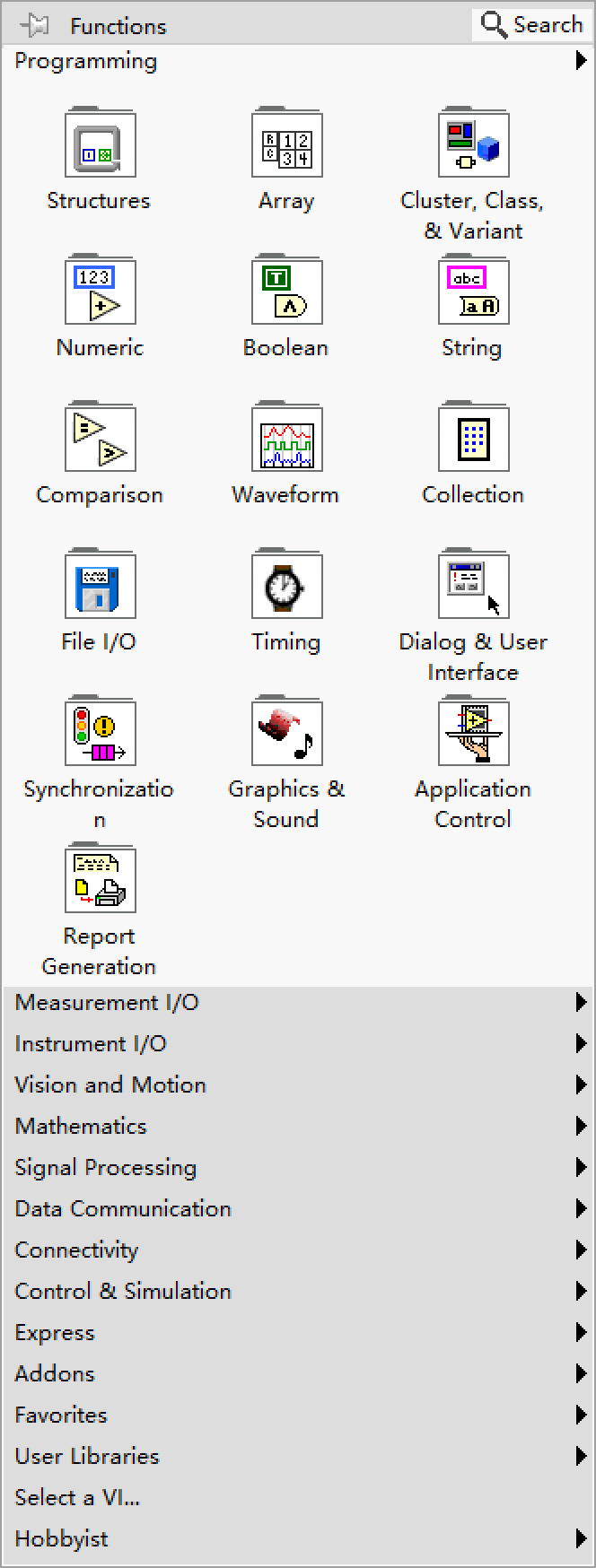

可视化编程区（个人叫法）

特点

• ​ 并行运行
• ​ 可视化

编程

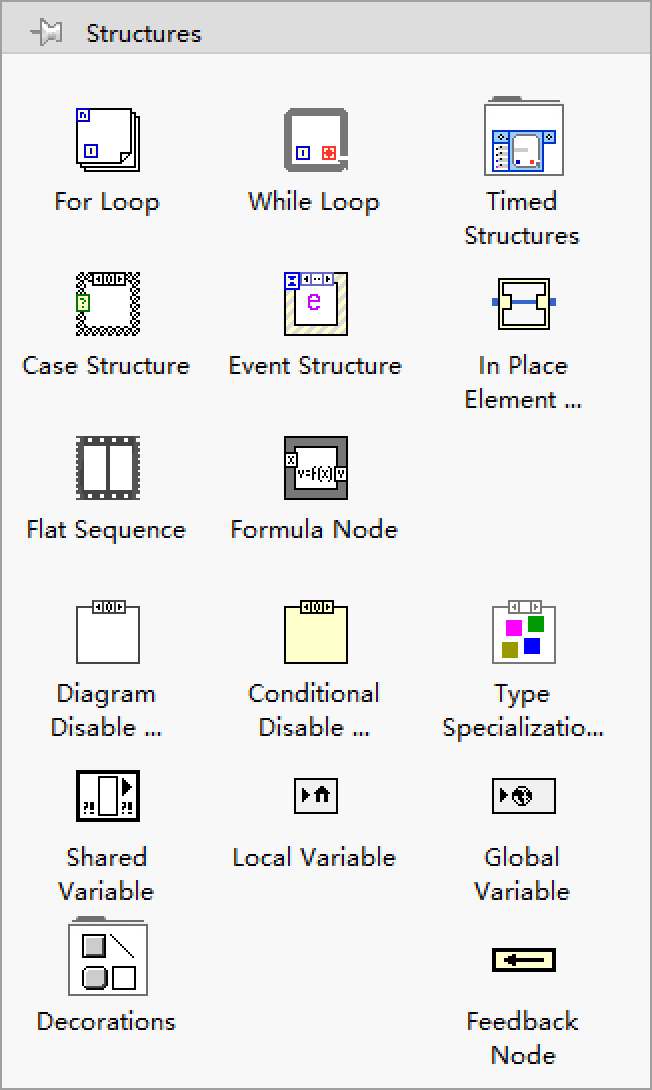

结构（Structure）

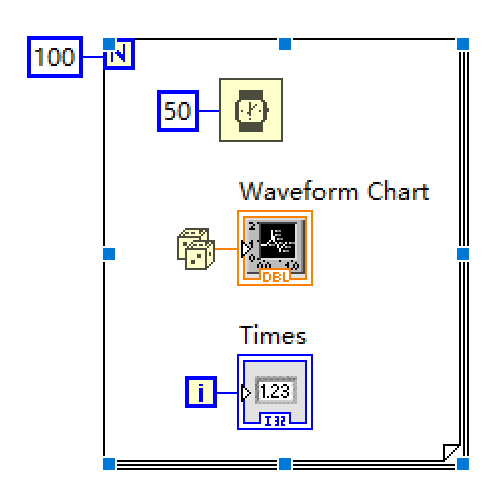

For循环

​ 左上角为循环条件，例如使用常量（Constant），则右键点击左上角N选择Creat Constant，输入次数，即可得到内部程序运行指定次数的For循环

​ 图中所用部件为

1. Block Diagram 右键->Timing->wait(ms)
2. Front Panel->右键->Graph->Waveform chart
3. Front Panle->右键->Numeric->Numeric Indicator
4. Block Diagram->right click->Numeric->Random Number(0-1)

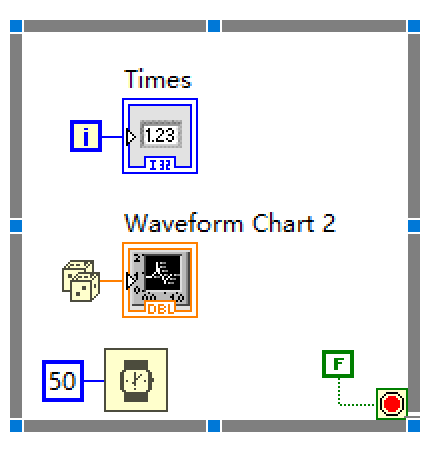

While Loop

​ 右下角为终止循环信号，通常使用False信号使循环持续进行，若给定True信号，则循环结束

例：

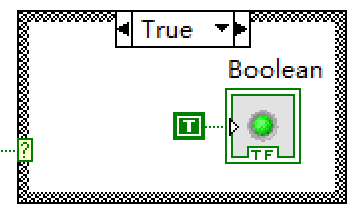

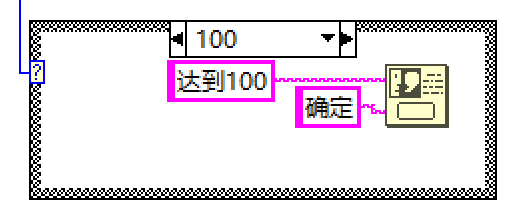

Case Structure

​ 类似与C语言中的Switch Case用法，触发条件为左边的小问号，当触发信号为True时，运行True框中的指令

​ 若将条件改为数，则语句则会变成由次数触发的形式

​ 图中组件为对话框(One Btn Dialog)，左边上方小框为对话框显示的信息，下方小框为对话框按钮的信息

Event Structure

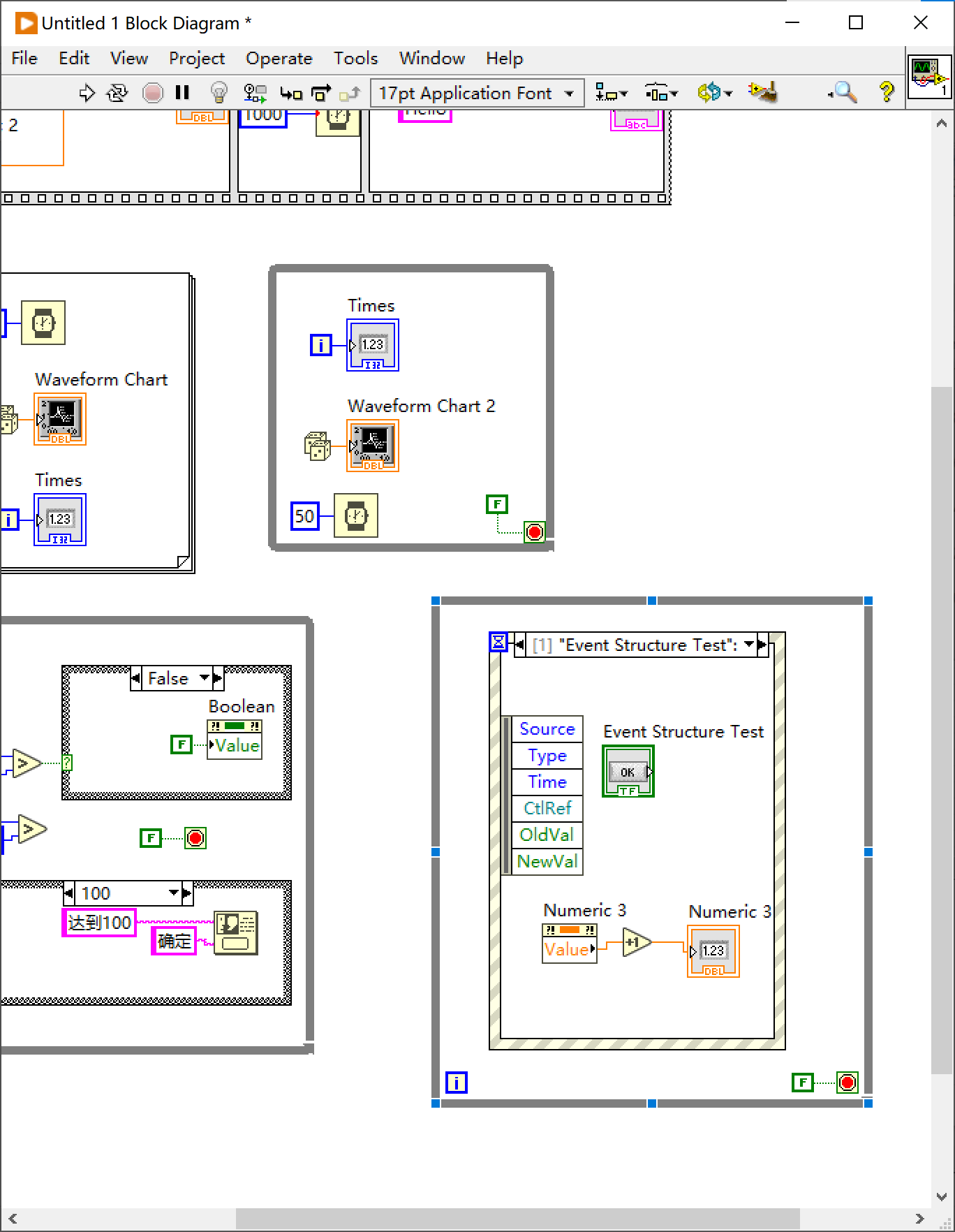

​ 通过图中例子来解释该结构的作用。

1. Front Panel->right click->Boolean->OK Buttun

2. Front Panle->right click->Numeric->Numeric Indicator

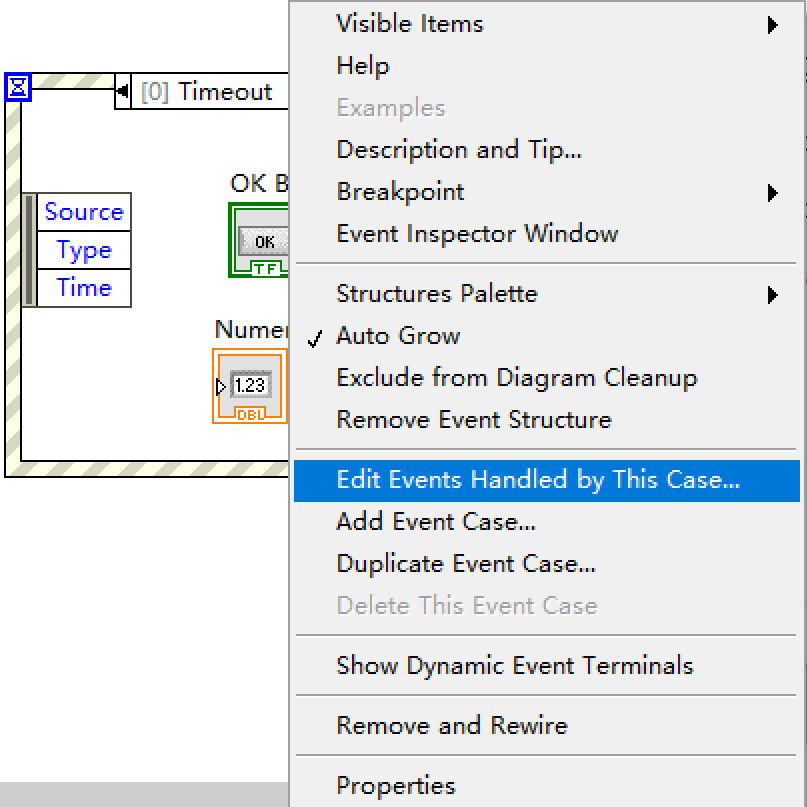

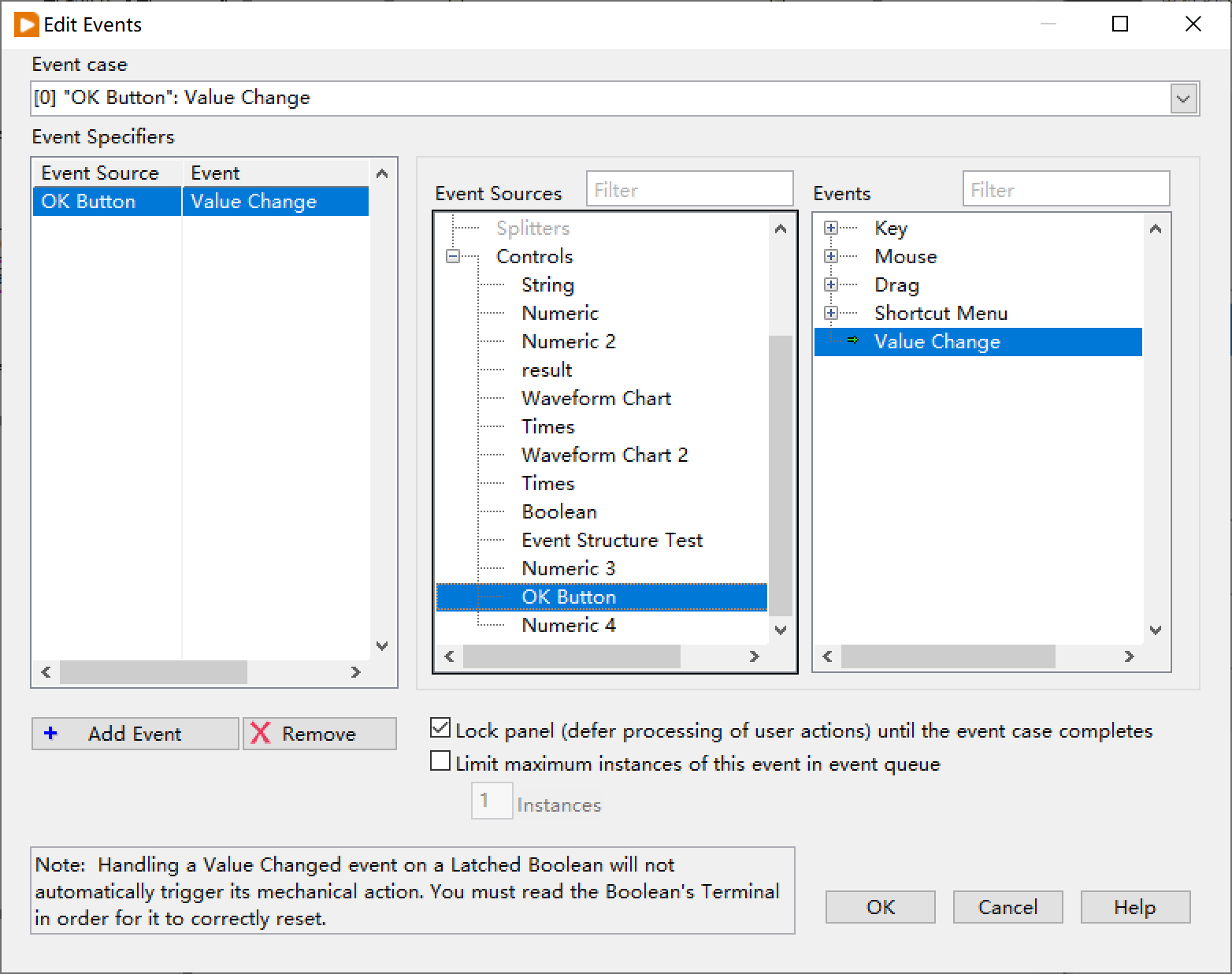

3. Block Diagram->right click->Structure->Event Structure->

4. 在外部加while循环，使此事件结构保持等待状态

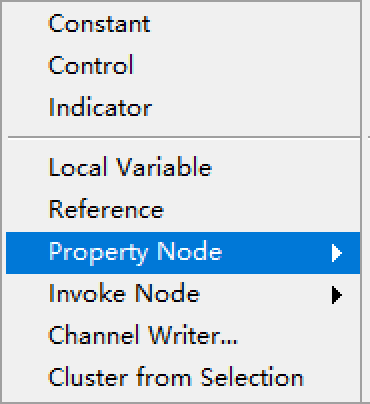

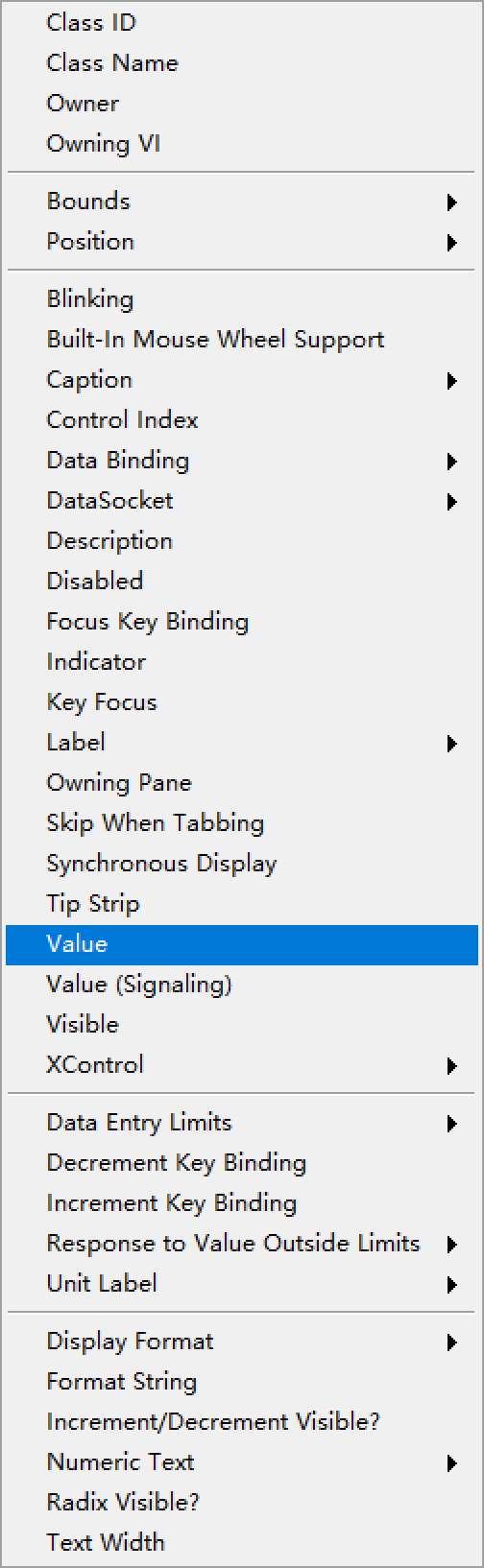

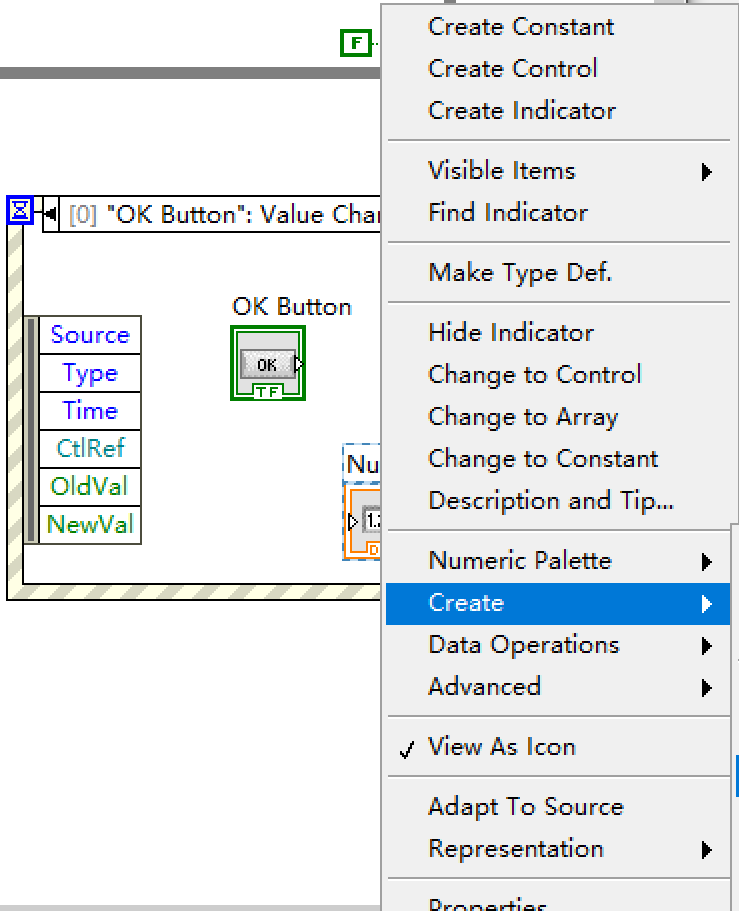

5. 右键数字指示器，选择create，点击Property Node,选择Value

6. 将其通过Numeric的Increment连接

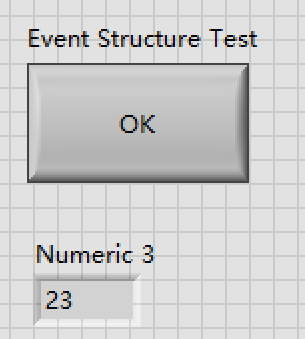

7. 按下运行在Front Panel中即可看到每按下一次按键，数值指示器(Numeric Indicator)便加一数字

顺序结构(Flat Sequence)

​ 在其中的程序会从左到右按顺序运行，右键边框选择Add Frame After(Before)即可增加一帧。
