单片机学习笔记4.汇编语言.3.4位指令详解

位传送，位状态控制，位逻辑操作，位条件转移

1.位传送指令

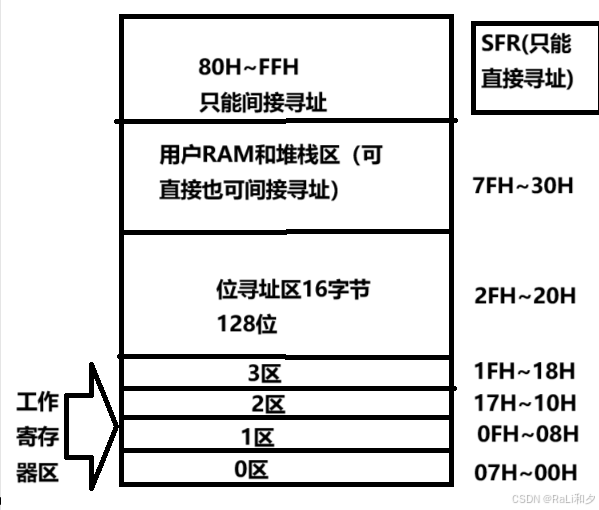

该指令的其中一个操作数必须是C（CY/布尔处理机）另一个可以是任何直接寻址位（bit）。指令执行结果不影响其他寄存器或标志

1.MOV C,bit    ；CY<-（bit）

2.MOV bit,C    ;  (bit)<-CY

---

2.位状态控制指令

 1.位清0指令

CLR bit  ;（bit）<-0

CLR C    ;  CY<-0

---

 2.位求反指令

CPL bit  ；（bit）<-(bit的取反)

CPL C;     CY<-CY的取反

---

 3.位置位指令

 SETB bit   ；（bit）<-1

 SETB C;  CY<-1

---

 3.位逻辑操作指令

1.位逻辑与指令

ANL C,bit   ;CY<-CY^(bit)

ANL C,/bit   ;CY<-CY^(bit取反)

eg.当位地址(7FH)=1并且累加器A中（ACC.7）=1时，CY位置1，否则清0

MOV C,7FH  ;CY<-(7FH)

ANL  C,ACC.7   ;CY<- CY^ACC.7

---

2.位逻辑或指令

ORL C,bit  ；CY<-CY或上（bit）

ORL C,/bit ； CY<-CY或上（bit的取反）

---

4.位条件转移指令

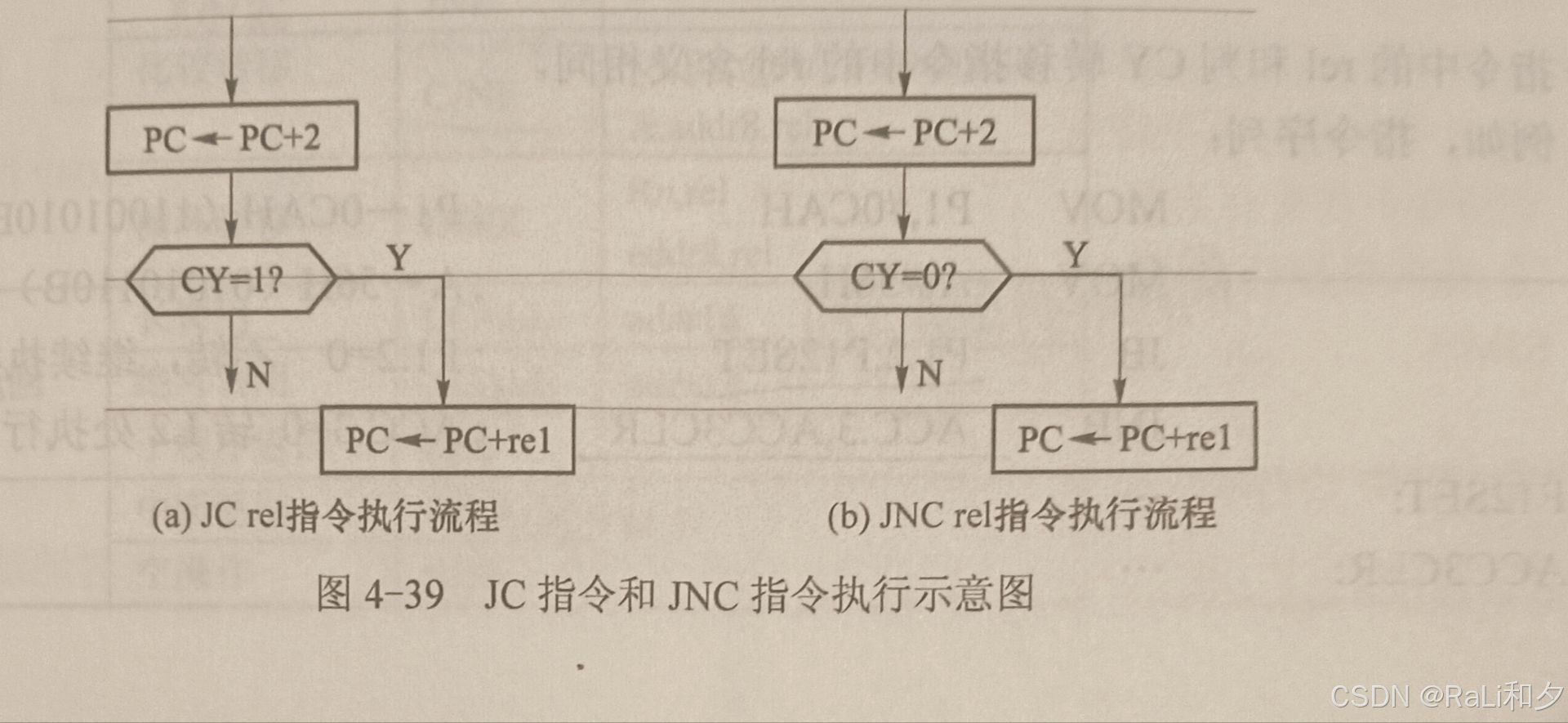

1.判CY转移指令

JC rel  ；若CY=1,PC<-PC+rel，否则顺序执行

JNC rel  ；若CY=0,PC<-PC+rel，否则顺序执行

---

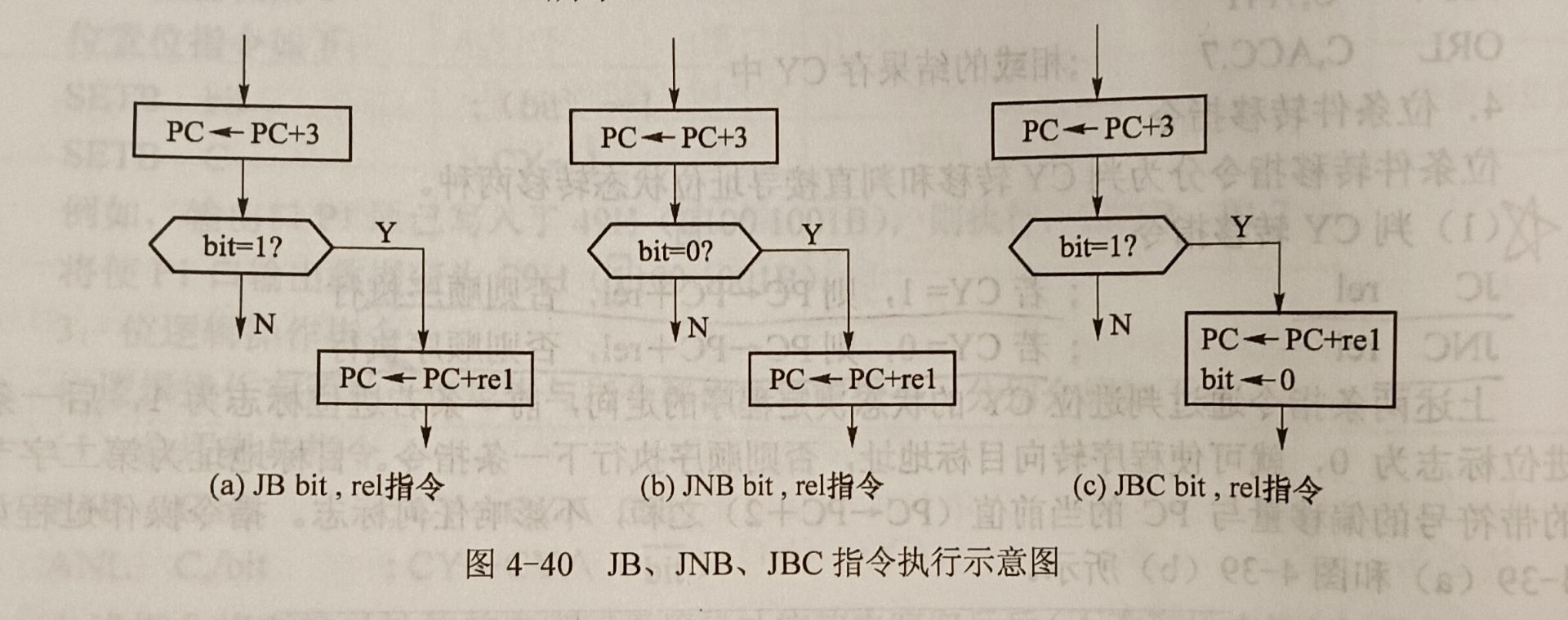

 2.判直接寻址位转移指令

JB  bit，rel  ；（bit)=1,则PC<-PC+rel

JNB bit，rel ；（bit)=0,则PC<-PC+rel

JBC bit，rel ；（bit)=1,则PC<-PC+rel且（bit)<-0



---
