单片机学习笔记4.汇编语言.3.3算术运算类指令详解



一、加法指令

1.不带进位加法（ADD ）

ADD A,#data8

ADD A,addr8

ADD A,@Ri

ADD A,Rn

---

2.带进位加法（ADDC ）

ADDC A,#data8 ;A<-A+#data8+CY

ADDC A,addr8 ;A<-A+(addr8)+CY

ADDC A,@Ri  ;A<-A+(Ri)+CY

ADDC A,Rn ;A<-A+Rn+CY

3.增量指令（INC ）

 INC A ;A<A+1

INC addr8 ;  (addr8)<-(addr8)+1

INC @Ri ;(Ri)<-(Ri)+1

INC Rn ; Rn<-Rn+1

INC DPTR ;  DPTR<-DPTR+1

---

二、减法指令

1.带借位减法（SUBB ）

SUBB A,#data8 ;A<-A-#data8-CY

SUBB A,addr8 ;A<-A-(addr8)-CY

SUBB A,@Ri  ;A<-A-(Ri)-CY

SUBB A,Rn ;A<-A-Rn-CY

2.减量指令（DEC ）

DEC A ;A<A-1

DEC addr8 ;  (addr8)<-(addr8)-1

DEC @Ri ;(Ri)<-(Ri)-1

DEC Rn ; Rn<-Rn-1

---

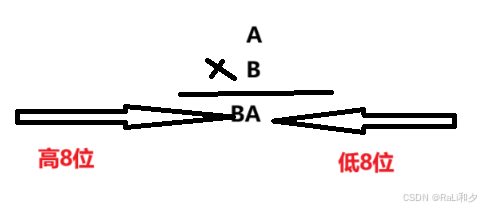

三、乘法指令（MUL ）

格式：MUL AB

• 功能：A × B，结果的高 8 位存于 B，低 8 位存于 A。
• 示例：MUL AB → 若 A=0x50，B=0x03，则结果为 0x00F0 → A=0xF0，B=0x00。
• 影响标志位：OV=1（当乘积超过 0xFF 时），CY=0。

---

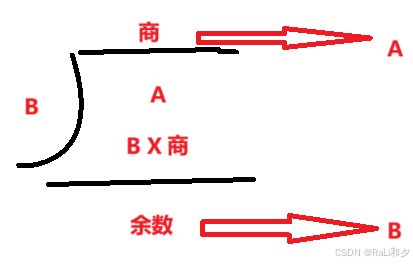

 四、除法指令（DIV AB）

格式： DIV AB

• 功能：A ÷ B，商存于 A，余数存于 B。
• 示例：DIV AB → 若 A=0x19（25），B=0x03 → A=0x08（商 8），B=0x01（余 1）。
• 注意：B 不能为 0，否则 OV=1。

五、十进制调整指令（DA ）

格式:DA A

• 功能：对加法结果进行 BCD 码调整，使 A 的值符合十进制规则。
• 示例：

  MOV A, #0x35  ; A=35（BCD码）
  ADD A, #0x37  ; A=6CH（非BCD码）
  DA A          ; A=72（BCD码，自动修正进位）


六、实际应用示例

1. 多字节加法（16 位）：

   MOV A, #LOW(0x1234)  ; A=0x34
   ADD A, #LOW(0x5678)  ; A=0x34+0x78=0xAC（CY=0）
   MOV LOW_RESULT, A
   MOV A, #HIGH(0x1234) ; A=0x12
   ADDC A, #HIGH(0x5678); A=0x12+0x56+CY=0x68
   MOV HIGH_RESULT, A


2. BCD 减法：

   CLR C          ; 清除借位
   MOV A, #0x89   ; 89（BCD）
   SUBB A, #0x35  ; 54（BCD）
   DA A           ; 自动修正（若有借位需调整）


总结

• 加法：ADD/ADDC 用于普通加法和多字节运算。
• 减法：SUBB 需配合 CY 标志处理借位。
• 乘除：MUL/DIV 直接操作累加器 A 和寄存器 B。
• 十进制调整：DA A 确保 BCD 码运算正确性。
