单片机学习笔记3.I/O的4种工作模式

通过操作相应寄存器设置I/O工作模式

PnM1 0 0 1 1

PnM0 0 1 0 1

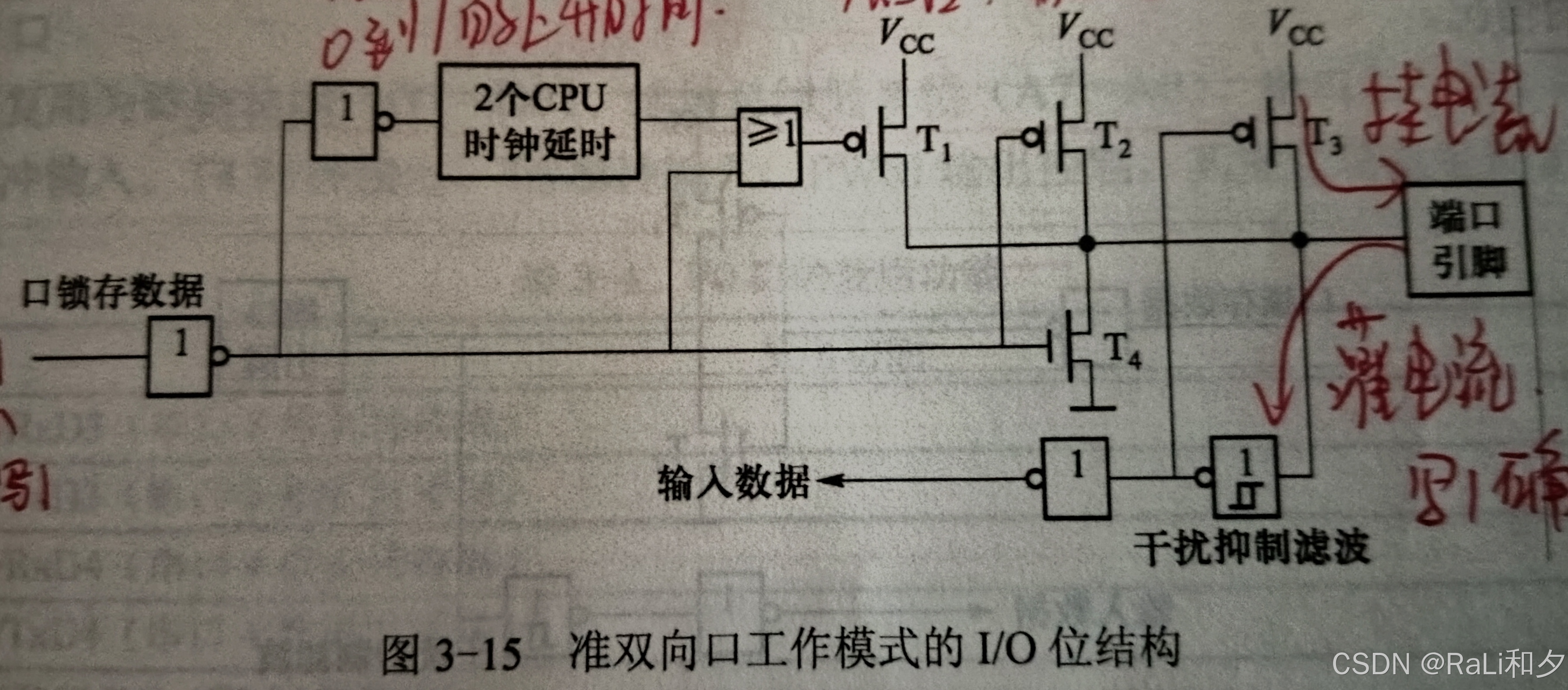

00对应准双向/ 弱上拉模式

1.准双向顾名思义即可做输入也可做输出，

而叫弱上拉，因为给高电平的时候上拉能力很弱带不动，而给低电平的时候，驱动就很强。

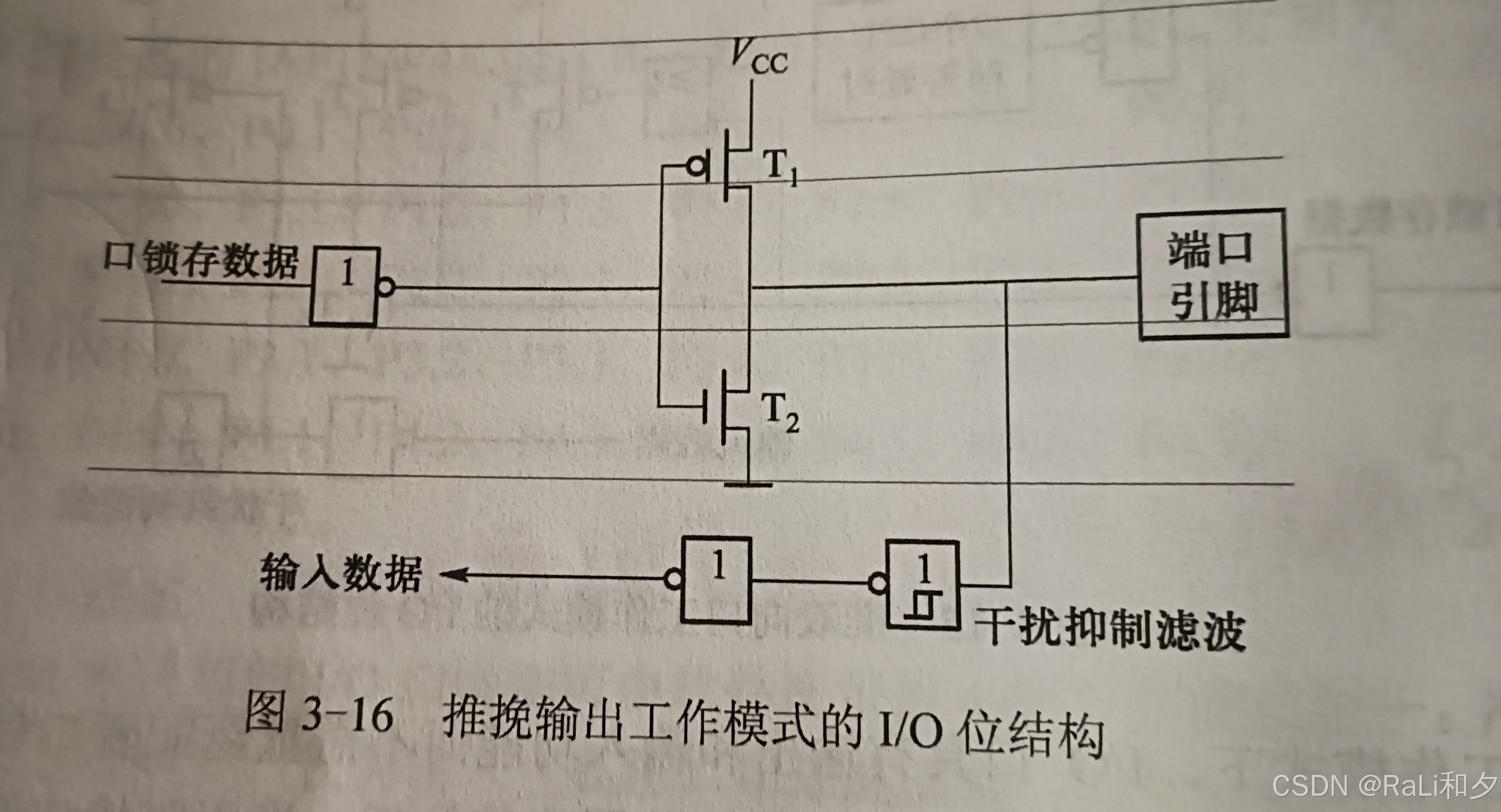

01对应推挽输出/ 强上拉模式

2.给高电平时可以驱动，需要的驱动电流很大

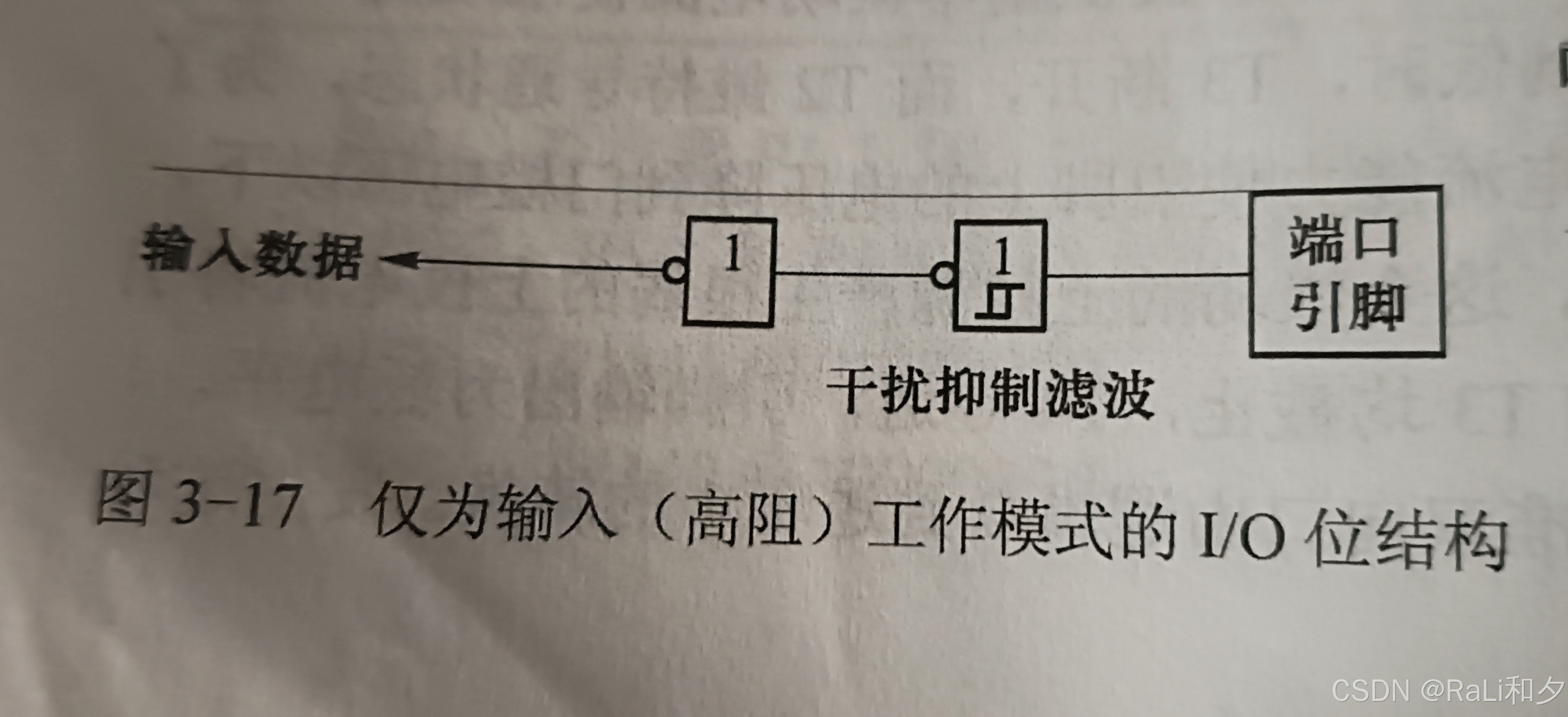

10对应输入（高阻）模式

3.我的理解是因为高阻态即高低电平之间，引脚悬空，此时电流既不能流入也不能流出，就相当于这个I/O没有用，此时要确定电平应该是由外部电路决定

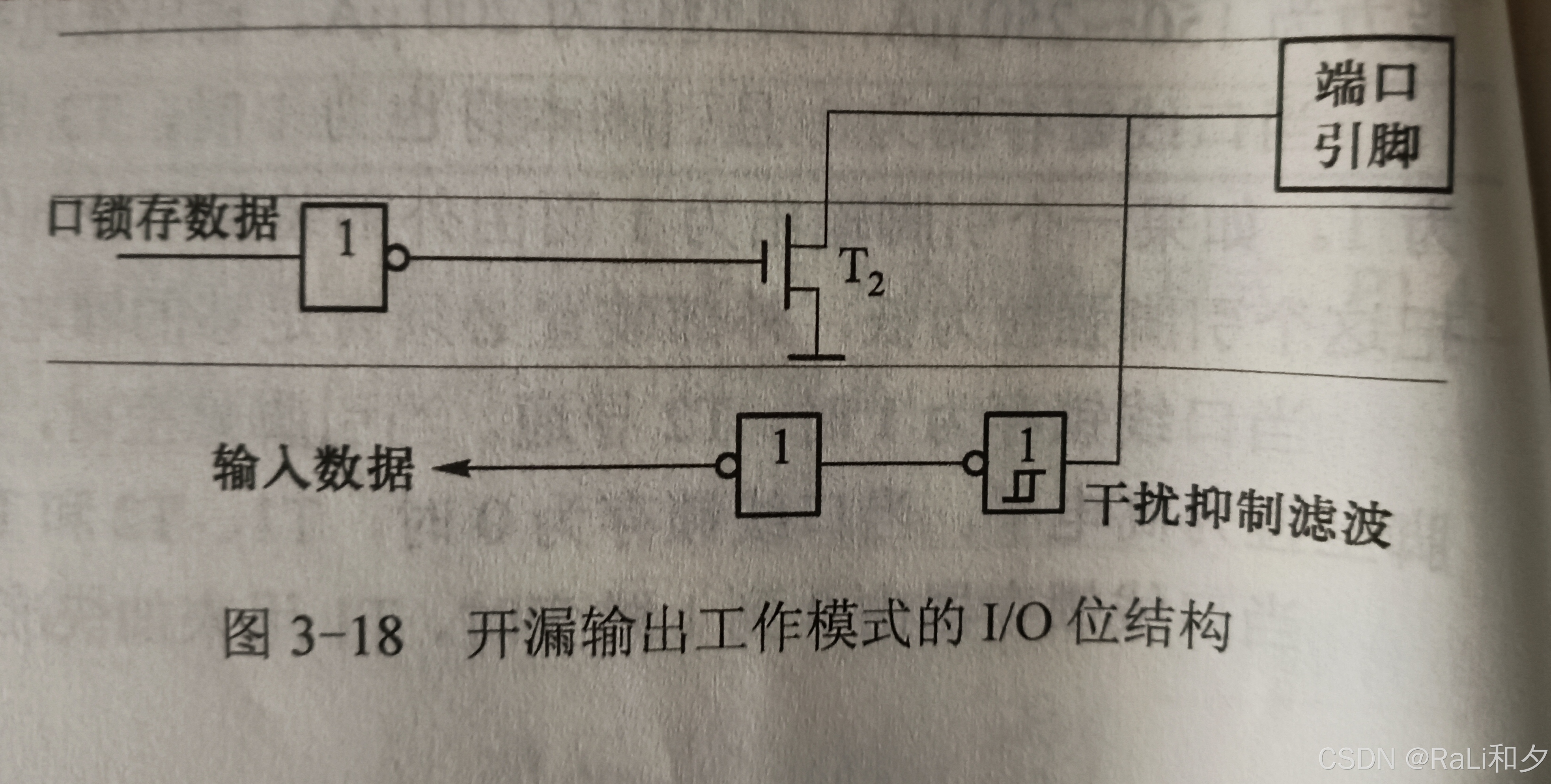

11对应开漏输出模式

4.由于电路里面有nmos管，给低电平的时候，输出接地，给高电平的时候，引脚不输出高电平，也不输出低电平，因此在使用时外部要接入上拉电阻

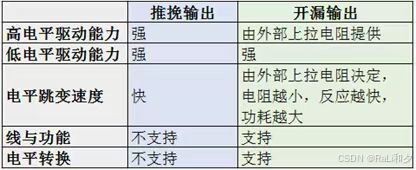

推挽输出与开漏输出的对比





（高阻态的理解及应用）

数字电路输出有三种状态：高电平状态（逻辑1）、低电平状态（逻辑0）和高组态。高阻态既不是高电平，也不是低电平，以这种状态对下级电路输出时，对下级电路不产生影响，可看成是悬空状态。

 1.在单片机IO口：当单片机IO口设置成输入时，引脚状态通常就是高组态。如通用的51单片机的P0口，当置1且内部没有上拉电阻时，为高组态，不能正常输出高、低电平，输出的电平不确定。

 2.在三态门：三态门是实现高阻态的一种典型硬件结构。当三态门的写使能信号无效时，不论输入数据的值是多少，都不会对外部的输出产生影响，即处于不驱动状态，表现为高阻态。

  3.在开漏输出模式：在开漏输出模式下，若控制输出为1，则输出既不是高电平也不是低电平，而是高组态，为使该模式正常工作，通常必须在外部接一个上拉电阻

由于我学单片机的时候，数电也是同一学期， 所以可能现在对应的数字电路我没有太明白，等我数电学完了再来改这个，有佬会分析的也可以分享，谢谢。
