华为路由器 配置IPSG防止主机仿冒其他主机IP地址示例（静态绑定）

组网需求

如图1所示，Host通过Router接入网络，Gateway为企业出口网关，各Host均使用静态配置的IP地址。管理员希望Host使用管理员分配的固定IP地址上网，不允许仿冒其他主机的IP地址非法获取网络访问权限。

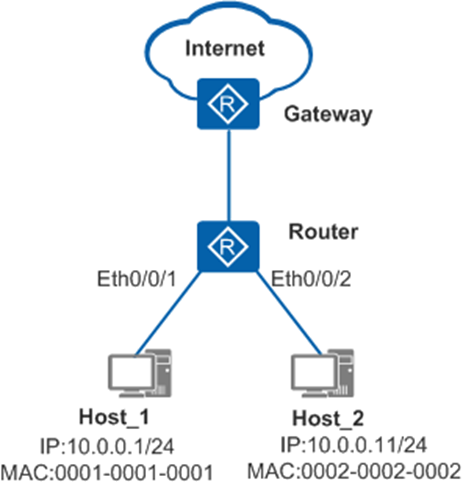

图1 配置IPSG防止主机仿冒其他主机的IP地址（静态绑定）组网图







配置思路

采用如下的思路在Router上配置IPSG功能，实现上述需求。

1. 在Router上配置Host_1和Host_2的静态绑定表，固定IP和MAC的绑定关系。
2. 在Router连接用户主机的接口使能IPSG，实现Host只能使用管理员分配的固定IP地址上网。
3. 创建Host_1和Host_2的静态绑定表项

操作步骤

2.  <Huawei> system-view

3.

4.  [Huawei] sysname Router

5.

6.  [Router] user-bind static ip-address 10.0.0.1 mac-address 0001-0001-0001

7.

8.  [Router] user-bind static ip-address 10.0.0.11 mac-address 0002-0002-0002

9.

10.使能IPSG功能

# 在连接Host_1的Eth0/0/1接口使能IPSG功能。

[Router] interface ethernet 0/0/1

[Router-Ethernet0/0/1] ip source check user-bind enable

[Router-Ethernet0/0/1] quit

# 在连接Host_2的Eth0/0/2接口使能IPSG功能。

[Router] interface ethernet 0/0/2

[Router-Ethernet0/0/2] ip source check user-bind enable

[Router-Ethernet0/0/2] quit

11.验证配置结果

在Router上执行display dhcp static user-bind all命令，可以查看静态绑定表信息。

[Router] display dhcp static user-bind all

DHCP static Bind-table:

Flags:O - outer vlan ,I - inner vlan ,P - Vlan-mapping

IP Address                      MAC Address     VSI/VLAN(O/I/P) Interface

--------------------------------------------------------------------------------

10.0.0.1                        0001-0001-0001  --  /--  /--    --

10.0.0.11                       0002-0002-0002  --  /--  /--    --

--------------------------------------------------------------------------------

Print count:           2          Total count:           2

Host_1和Host_2使用管理员分配的固定IP地址可以正常访问网络，更改IP地址后无法访问网络。

配置文件

Router的配置文件

#

sysname Router

#

user-bind static ip-address 10.0.0.1 mac-address 0001-0001-0001

user-bind static ip-address 10.0.0.11 mac-address 0002-0002-0002

#

interface Ethernet0/0/1

 ip source check user-bind enable

#

interface Ethernet0/0/2

 ip source check user-bind enable

#

return
