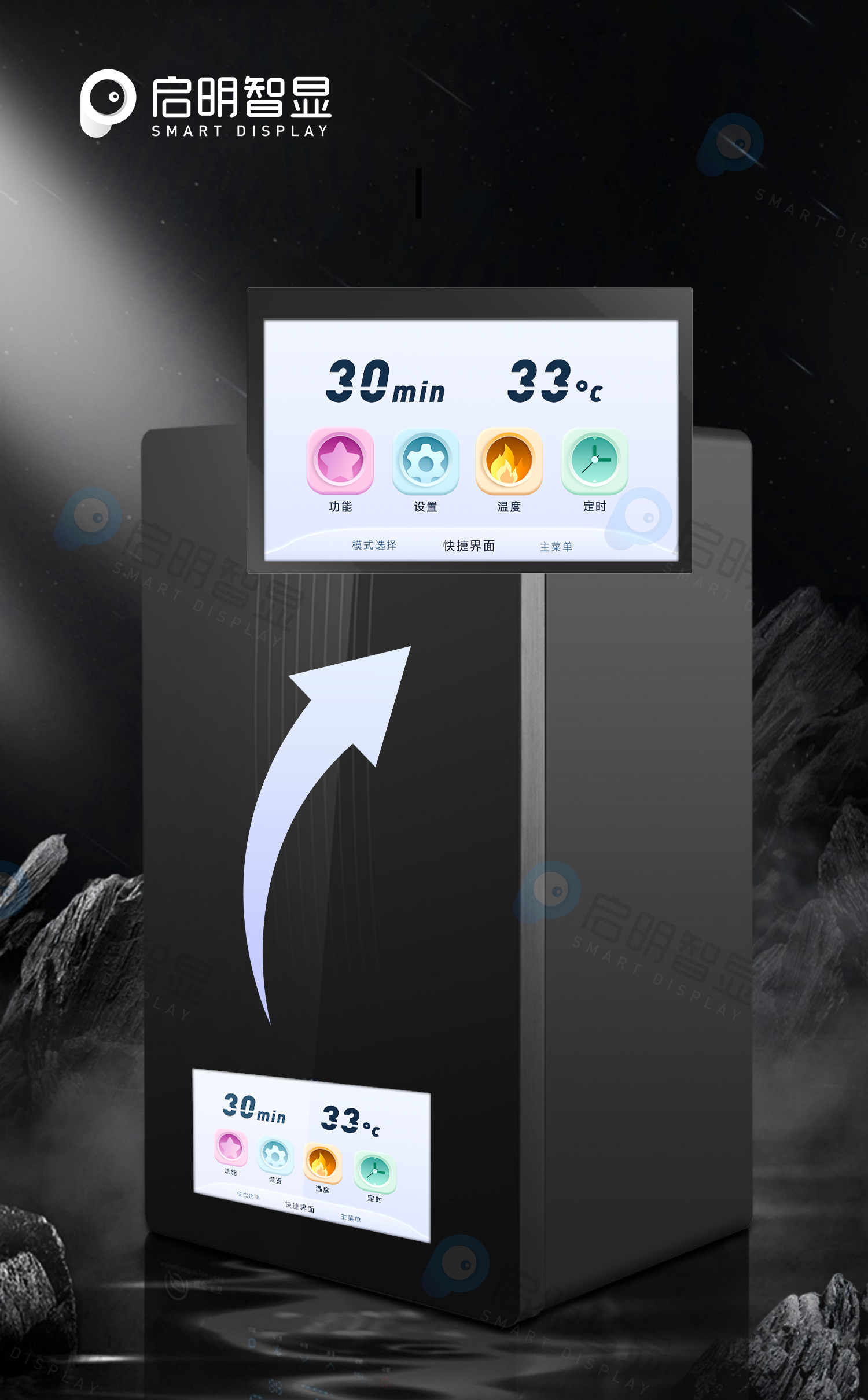

启明智显4.3寸串口屏应用于壁挂炉方案

由于寒潮反复侵袭，消费者对于热水与供暖的需求日益高涨，壁挂炉作为冬季家庭采暖设备，不同于一般空调或者燃气热水器，壁挂炉具备多种功能，实用性更强，作用面更广，因其兼备供热水供暖双功能，采暖便捷、健康舒适的优势而成为绝大部分独立采暖家庭的首选，加上北方煤改气地区的存量换新市场，为壁挂炉高端品质化带来更多发展的可能，使其成为热水家电品类中市场增长最好的产品。然而市场的迅速扩张带来的却是产品质量的参差不齐，为了满足消费者真正的需求，壁挂炉厂商应从终端用户的角度出发考虑，如何将用户需求注入产品设计与研发中才是最需要思考的问题。启明智显为此提供智能化解决方案，让壁挂炉产品无论是外观设计还是功能结构，都能呈现出与以往不同的高端形象和全新体验。





方案选型

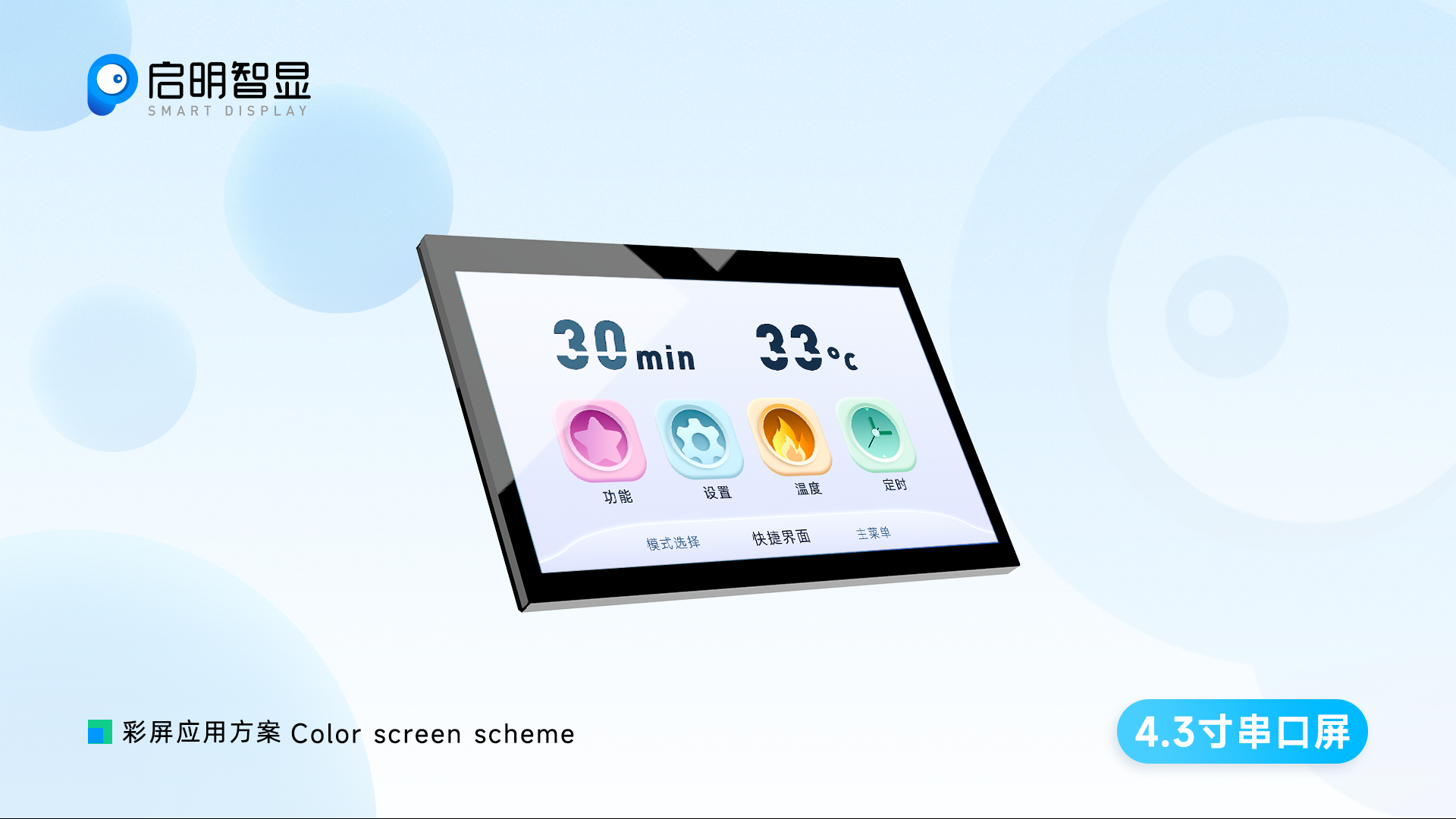

启明智显4.3寸串口屏基于ESP32-S3与国产芯高效开发平台8ms设计开发，现已顺利通过EMC\EMI认证，集成了WIFI、蓝牙、RS485、串口等通讯方式，一颗芯片替代原有的MCU主控芯片，在满足设备联网及彩屏显示的同时省“一颗芯”的成本，用户只需调用UI SDK及应用程序SDK即可实现快速开发。



方案优势

1. 高清彩屏触控界面，参数一目了然，可一键实现预约、供暖显示、洗浴状态等多种模式切换；
2. 智能温控调节，实现最佳的经济节能运行效果；
3. 集成WIFI、蓝牙、智能语音控制功能，可通过按键、触摸、语音对话等多种方式交互；
4. 实现APP远程查询操作，可提前设置使用需求





界面控件

1. 文本控件：当前温度、使用时间等信息的显示
2. 触屏控件：模式切换、调节温度高低、开关机、预约定时等
3. RTC控件：显示实时时间
4. 动画显示：多种模式下不同炫彩动画设计显示





产品参数说明

类型	规格参数
主控	WT32-S3-WROVER
CPU	ESP32-S3 ，Xtensa® 32 位 LX7 双核处理器，主频高达 240 MHz
处理器	支持最大分辨率支持FHD（960x480）/内部预测,FPS 60帧解码
内存	内置 512 KB SRAM、384 KB ROM
存储	支持4/8/16/32MB Flash，2/8MB PSRAM
系统	RTOS
WIFI	支持，802.11 b/g/n
蓝牙	支持，Bluetooth 5
LCD尺寸	4.3寸，亮度：350cd
显示接口	支持RGB/SPI/MCU/QSPI , 支持 FHD（960x480）/内部预测,FPS 60帧解码；默认配480*272 RGB接口
主要接口	UART/485/IO/I2C/I2S
网络协议	MQTT\HTTP\TCP\UDP等多种网络协议，快速无缝对接用户小程序或APP
底层协议	支持多种底层协议，如Wi-Fi、蓝牙、Zigbee、LORA等
交互方式	可选配按键、触摸、语音等多种交互体验
软件升级	提供完善的设备端OTA升级功能及云端升级技术支持
配网模式	支持蓝牙和smartconfig和wifi AP模式快速配网
