如何通过matter协议实现灯亮灭的控制

概述



本文档旨在演示开关通过matter协议来做到对灯亮灭的控制。视频不涉及前期环境的搭建。



环境搭建及使用命令参考：https://github.com/project-chip/connectedhomeip/tree/master/ex

amples/all-clusters-app/esp32

学习资料：https://zhuanlan.zhihu.com/p/459731857







演示步骤：

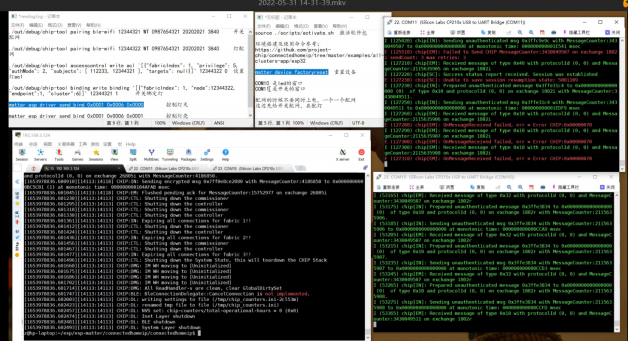

1、配置好环境并安装好对应软件后，需要在指定的路径下激活软件包

source ./scripts/activate.sh 激活软件包

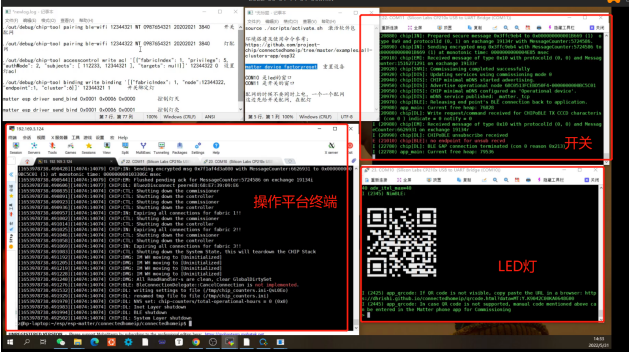

2、连接一个设备，对他进行配网，这里先连接了“开关”

./out/debug/chip-tool pairing ble-wifi 12344321 WT 0987654321 20202021 3840 开关配网

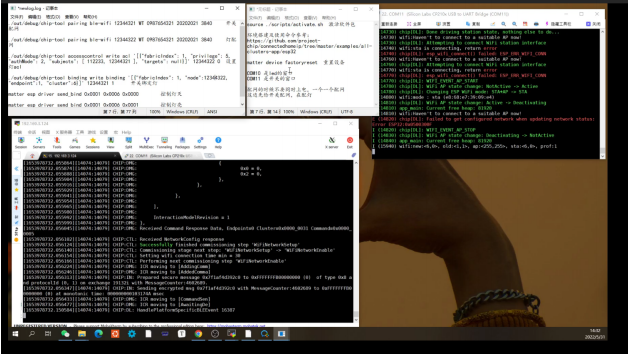

3、连接另一个设备进行配网，这里连接了“LED灯“

./out/debug/chip-tool pairing ble-wifi 12344322 WT 0987654321 20202021 3840 灯配网

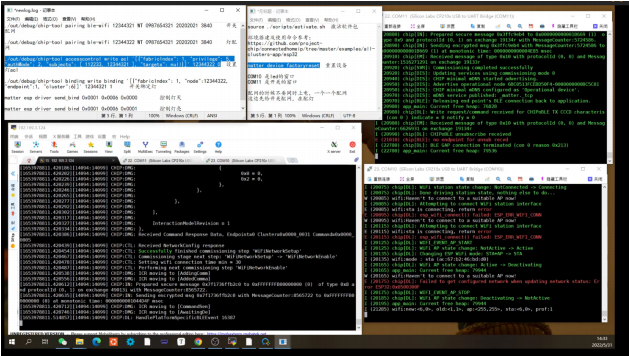

4、设置灯的ACL，以让开关可以控制它

./out/debug/chip-tool accesscontrol write acl '[{"fabricIndex": 1, "privilege": 5, "authMode": 2, "subjects": [ 112233, 12344321 ], "targets": null}]' 12344322 0 设置灯acl

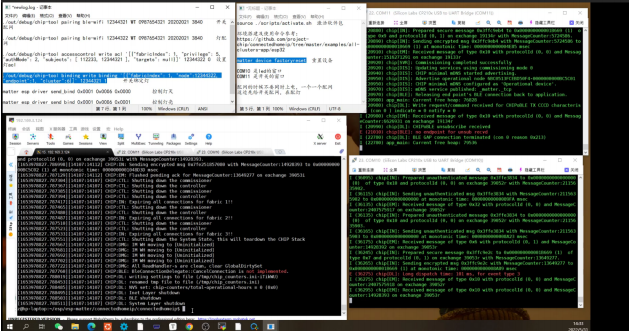

5、让开关绑定灯

./out/debug/chip-tool binding write binding '[{"fabricIndex": 1, "node":12344322, "endpoint":1, "cluster":6}]' 12344321 1 开关绑定灯



6、开关控制灯的亮灭

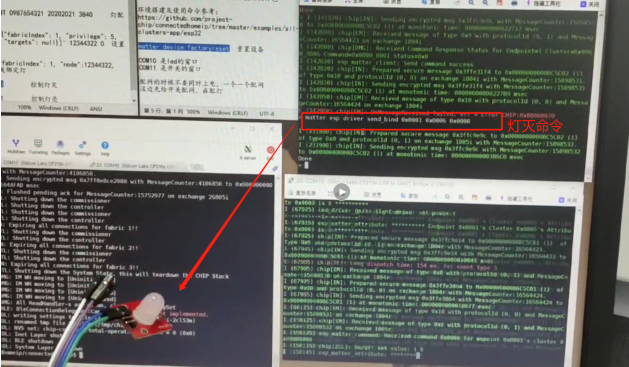

matter esp driver send_bind 0x0001 0x0006 0x0000 控制灯灭

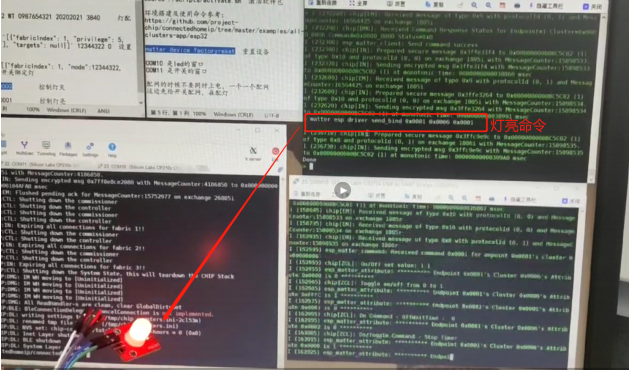

matter esp driver send_bind 0x0001 0x0006 0x0001 控制灯亮



注意

每当更改配网信息时，可以先将设备重置（恢复出厂设置）

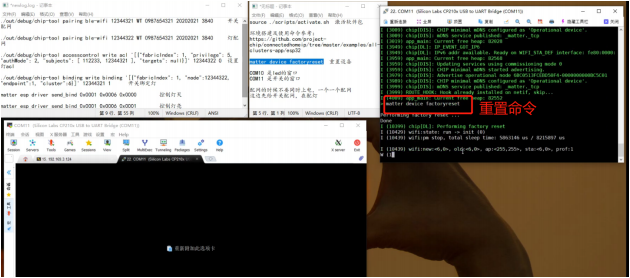

matter device factoryreset 重置设备
