实验3：OpenFlow协议分析实践

一、实验目的

能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。

二、实验环境

Ubuntu 20.04 Desktop amd64
三、实验要求
（一）基本要求

搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据。

主机 IP地址
h1 192.168.0.101/24
h2 192.168.0.102/24
h3 192.168.0.103/24
h4 192.168.0.104/24

2.查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。

（1）HEELO

（2）FEATURES_REQUEST

(3)SET_CONFIG

(4)PORT_STATUS

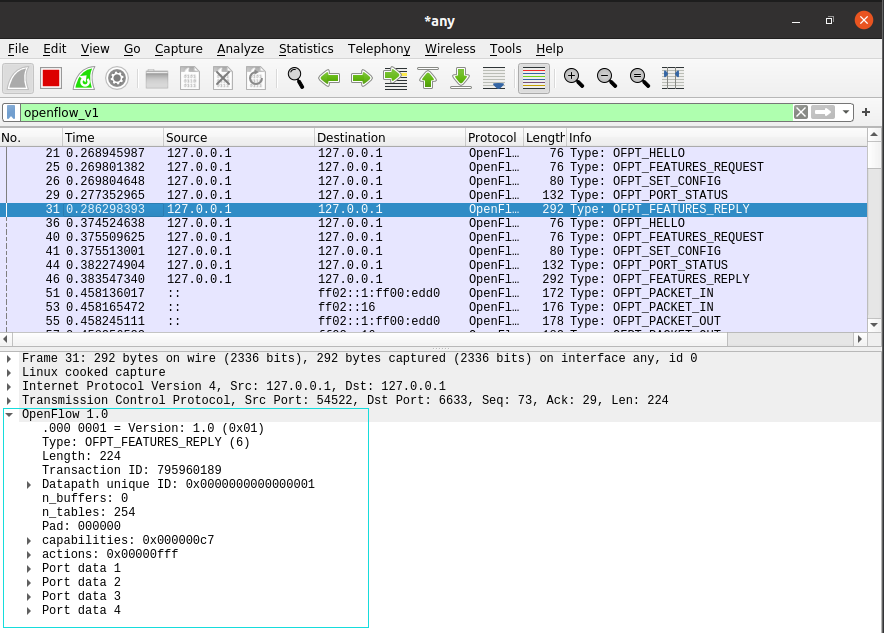

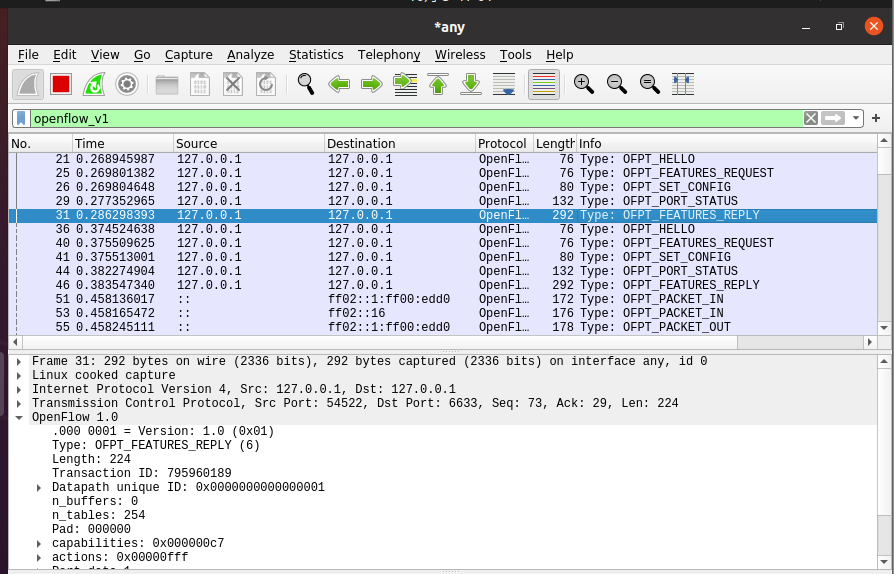

（5）FEATURES_REPLY

（6）PACKET_IN

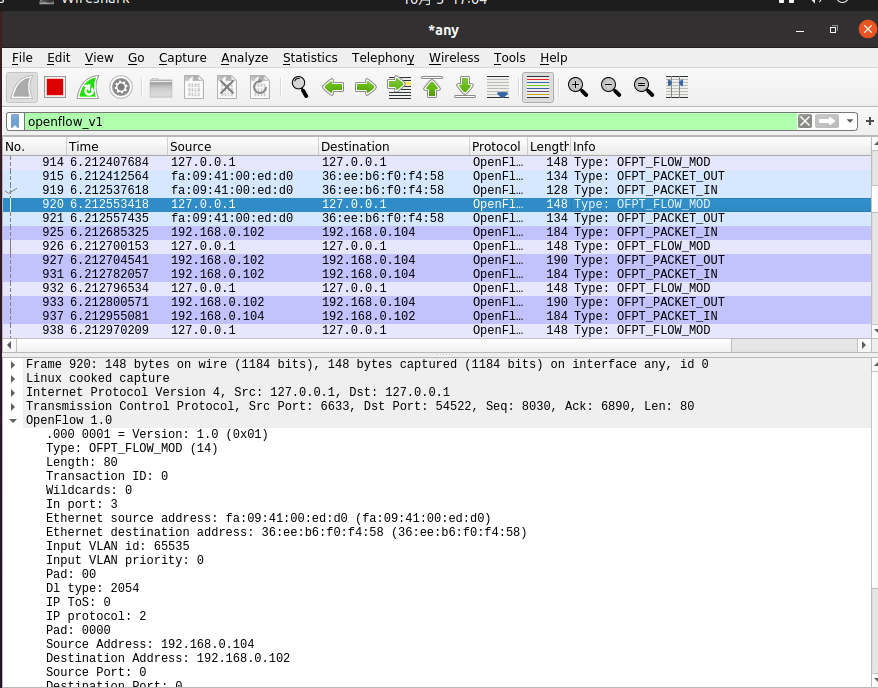

（7）FLOW_MOD

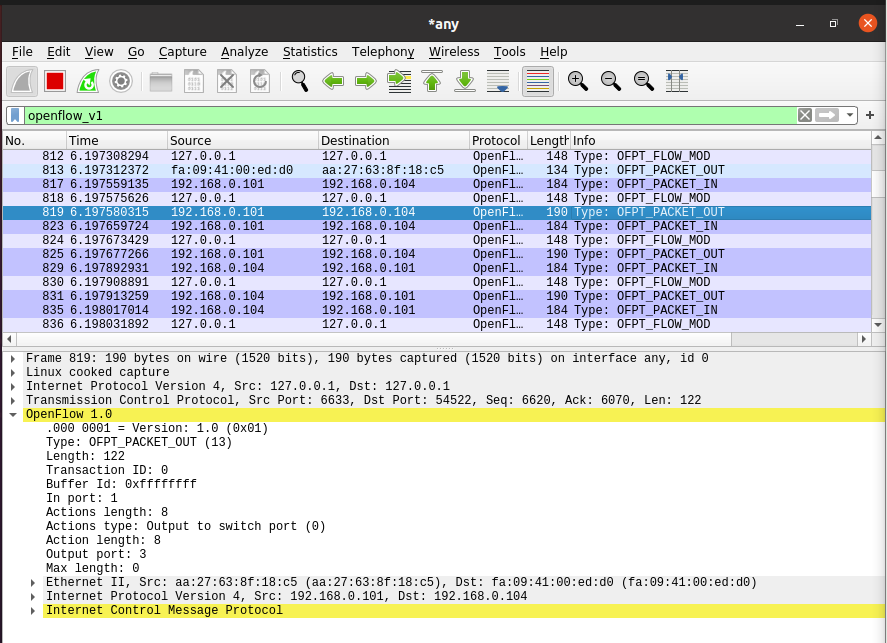

（8）PACKET_OUT

3.回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

TCP协议
（二）进阶要求

将抓包基础要求第2步的抓包结果对照OpenFlow源码，了解OpenFlow主要消息类型对应的数据结构定义。

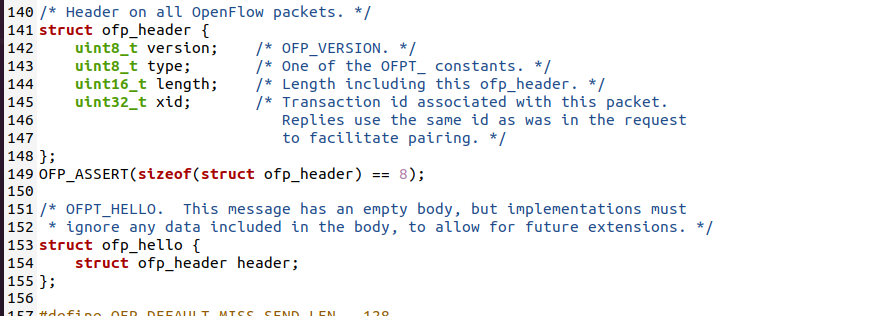

(1)HELLO

（2）FEATURES_REQUEST

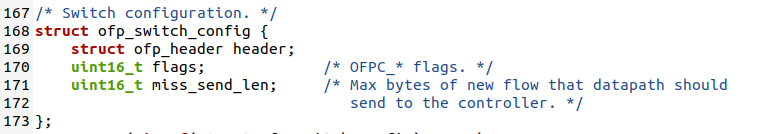

(3)SET_CONFIG

(4)PORT_STATUS

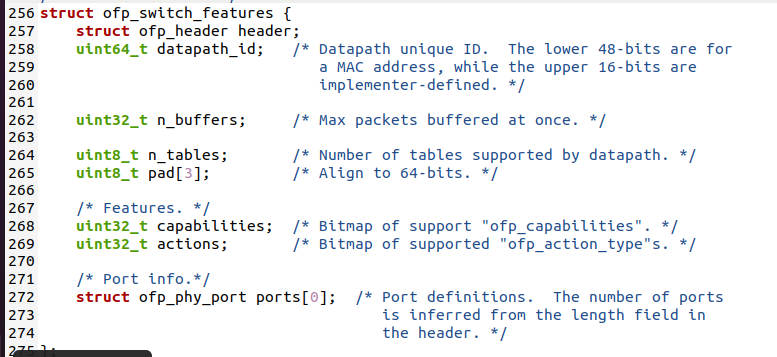

（5）FEATURES_REPLY

（6）PACKET_IN

（7）FLOW_MOD

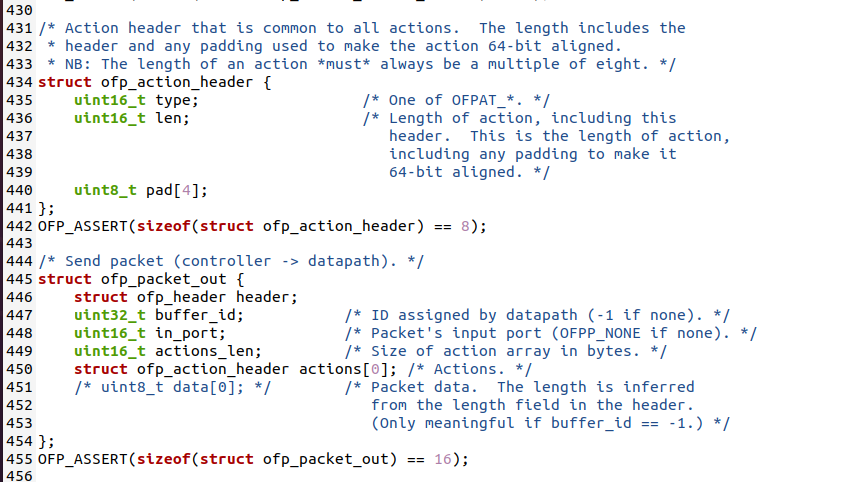

（8）PACKET_OUT

（三）个人总结
这次实验让我明白了openflow有哪些数据包，通过数据过滤找到需要的包，
让我对openflow有了更深一步的了解，需要学习的东西还有很多.
