VisionPro学习笔记-CogToolBlock

CogToolBlock 编辑控件文档

1. 工具概述

CogToolBlock 是康耐视 VisionPro 视觉软件中的工具容器，用于将多个视觉工具和脚本组合成一个单一、可重用的处理单元。
该工具的主要价值在于实现视觉应用的模块化封装。通过将相关工具组合成逻辑块，用户可以简化作业结构、促进代码复用，并降低大型项目的管理和调试难度。CogToolBlock 编辑控件为此提供了直观的图形化操作环境。

2. 核心功能与特点

集成化开发环境：提供完整的图形用户界面，包括工具管理、输入输出终端配置、图形显示和控制按钮，支持可视化搭建视觉处理流程。
工具容器与流程编排：能够容纳多种视觉工具（如定位、测量、检测工具等）和脚本，并允许用户通过拖放方式定义工具间的连接关系和执行顺序。
灵活的输入输出终端：允许用户自定义工具块的输入和输出终端，使工具块能够像独立工具一样被调用，并与其他工具或外部系统交换数据。
内置调试与验证功能：提供运行、循环运行、本地/浮动显示窗口、验证控制等功能，便于用户测试工具块性能并进行图像验证。
脚本支持：支持嵌入简单或高级脚本，为用户在工具流程中添加自定义逻辑提供了可能性。

3. 关键概念解析

理解 CogToolBlock 需要掌握以下核心概念：

概念	描述
工具块 (ToolBlock)	一个包含多个视觉工具和/或脚本的容器，作为一个整体单元被执行和管理。
输入终端 (Input Terminals)	工具块的数据入口，用于接收外部传入的数据，如图像或参数。
输出终端 (Output Terminals)	工具块的数据出口，用于将内部工具的处理结果传递到外部。
工具选项卡 (Tools)	编辑界面中用于显示和管理工具块内所包含的具体视觉工具的区域。
输入/输出选项卡 (Inputs/Outputs)	编辑界面中用于定义和配置工具块所有输入输出终端的区域。
图形选项卡 (Graphics)	用于控制工具块内各工具生成的图形覆盖（Graphics）是否在图像上显示的设置界面。

4. 配置与使用流程

4.1 界面布局与核心操作

CogToolBlock 编辑控件的顶部是一排控制按钮，提供常用操作：

运行按钮：执行工具块内的所有视觉工具和脚本。
本地/浮动显示按钮：打开显示窗口，查看工具块运行后生成的图像结果。
循环运行按钮：使工具块进入连续运行模式，用于实时监控或调试。
验证控制按钮：打开图像验证界面，用于建立和管理测试图像库，验证工具块的稳定性。
脚本按钮：打开脚本编辑窗口，为工具块添加自定义逻辑。
对象编辑器按钮：打开一个更详细的属性编辑窗口，可访问工具块及其内部工具的所有属性。

4.2 构建一个工具块的基本步骤

添加工具：点击“工具箱”按钮，从视觉工具面板中选择需要的工具（如CogPMAlignTool, CogCaliperTool等）并添加到Tools选项卡中。
定义输入输出：切换到Inputs/Outputs选项卡，使用“添加”按钮创建工具块所需的输入和输出终端。例如，添加一个“InputImage”终端作为输入，添加一个“MeasurementResult”终端作为输出。或者直接在Tool页面，在Input和Output端子通过右键添加也可。
内部连接：在Tools选项卡中，通过拖放方式将内部工具的输入连接到适当的源。这可以是工具块的输入终端，也可以是另一个工具的输出结果。
输出结果：同样在Tools选项卡中，将工具块内最终需要输出的结果，拖放连接到在Inputs/Outputs选项卡中定义的输出终端上。
测试与调试：使用运行控制按钮测试工具块功能，并通过图形选项卡和显示窗口观察处理结果。

5. 完整工作流程与数据流向

一个典型的 CogToolBlock 工作流程如下：

数据输入：外部数据（例如，来自相机的图像）通过工具块预定义的输入终端传入。
内部工具执行：工具块按照配置好的逻辑顺序执行内部的各个视觉工具。前一个工具的输出可以作为后一个工具的输入，形成处理流水线。
结果生成与输出：内部工具处理完成后，最终的结果被传递到工具块的输出终端。
结果利用：下游系统或其他工具可以从工具块的输出终端获取结果，用于显示、记录或控制等目的。

6. 主要应用场景

复杂检测流程的封装：将包含多个步骤（如定位、测量、分类）的完整检测流程封装成一个简单的工具块，使主作业结构更清晰。
创建可重用模块：将通用的处理逻辑（如“二维码读取模块”、“标定模块”）打包成工具块，便于在不同的项目中重复使用，提高开发效率。
简化团队协作：资深工程师可以构建和测试好复杂的工具块，其他成员只需调用该工具块并连接输入输出，而无需关心内部实现细节。
集成自定义脚本逻辑：在工具流程中插入脚本，实现标准视觉工具无法完成的复杂业务逻辑或数据交互。

7. 注意事项与技巧

终端命名清晰：为工具块的输入输出终端设置具有明确意义的名称，便于在使用时准确理解其用途。
善用验证功能：使用验证控制来构建一个覆盖各种场景的图像测试库，确保工具块在遇到不同情况的图像时都能稳定运行。
图形管理：在Graphics选项卡中，可以统一启用或禁用特定工具生成的图形，避免最终显示图像过于杂乱，突出重点信息。
理解数据流：在连接工具时，务必确保数据类型匹配（例如，将图像输出连接到期望图像输入的工具）。编辑界面的拖放连接通常会进行类型检查。
性能考量：虽然工具块提供了便利性，但应注意其内部所有工具会顺序执行。对于高性能要求的应用，仍需优化内部每个工具的效率。

8. 实践

如图所示，测量零件各部位宽度尺寸。
其中，除了把把模板匹配CogPMAlignTool和建立坐标系CogFixtureTool封装成一个Block之外，考虑到要做多个测量并标签。所以把测量工具CogCaliperTool和显示CogCreateGraphLabelTool进行封装，做成一个ToolBlock。

然后，对这个ToolBlock进行多次复制黏贴，然后转换坐标系后输出的图像链接进这个测量并标签工具块。

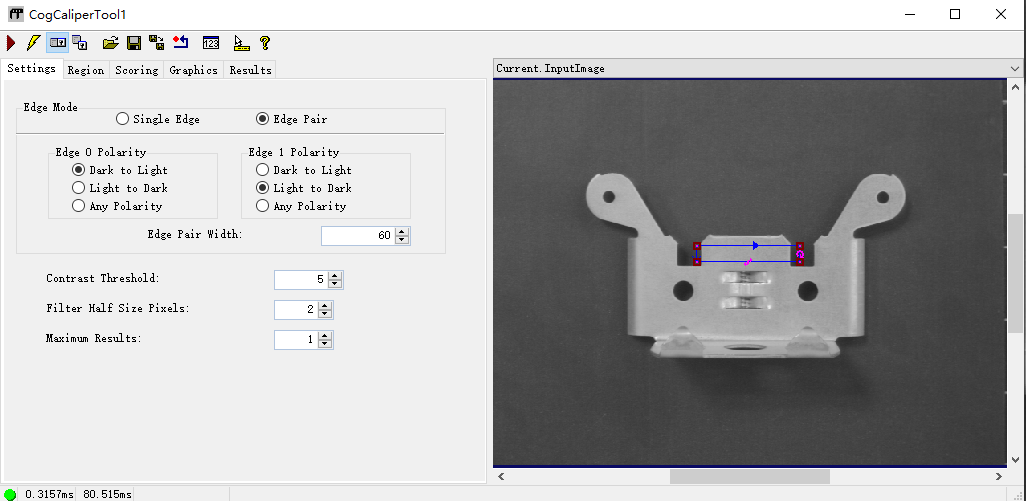

再进入复制的工具块，对测量工具CogCaliperTool进行修改。

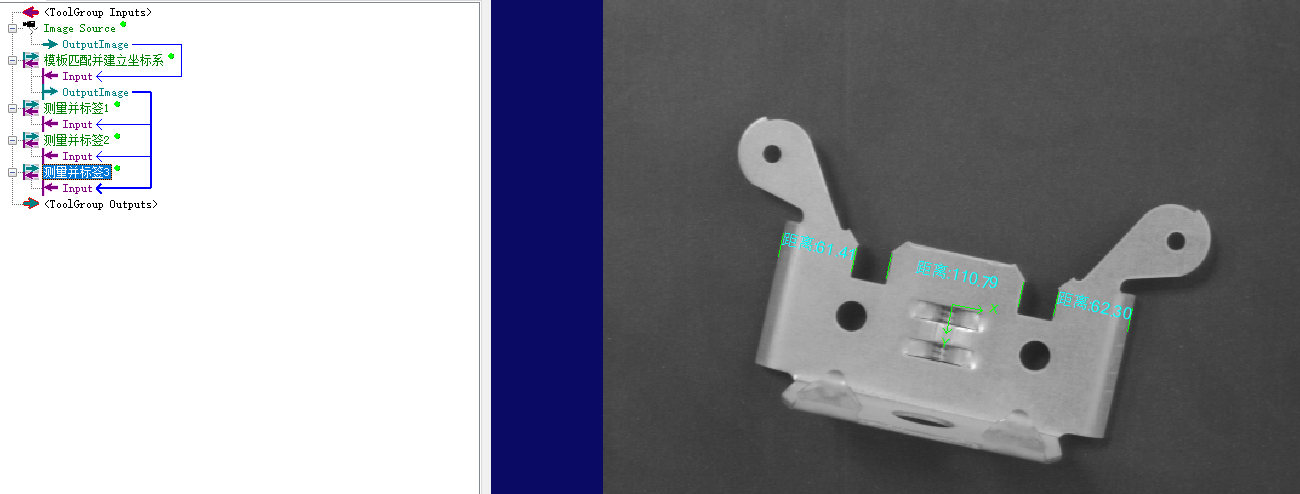

这是最后看到的效果，节省了很多操作。
