信号处理：常见信号处理

1. 二进制振幅键控 BASK

\[e_{\rm{BASK}}=\left\lbrace \begin{array}{cl} A\sin2\pi f_c t & 1 \\ 0 & 0 \end{array}\right.\]

仿真：码元数\(P=10\)，仿真周期\(T=10\mathrm{s}\)，载频\(f_c=5\mathrm{Hz}\)。

信号产生过程

数字基带信号：

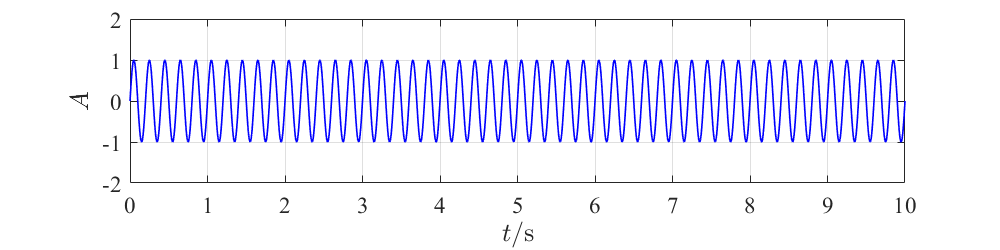

载波信号：

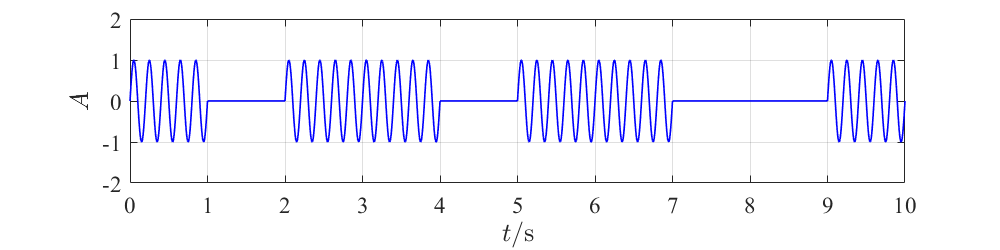

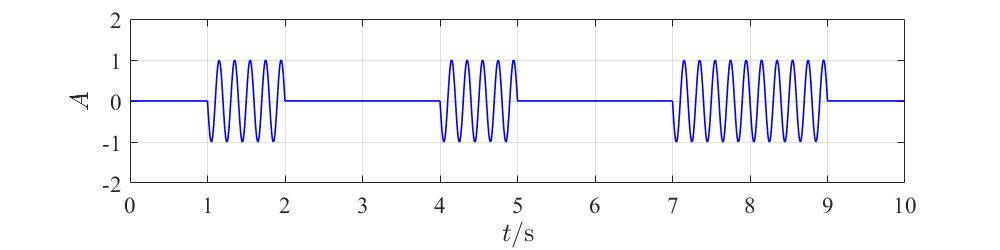

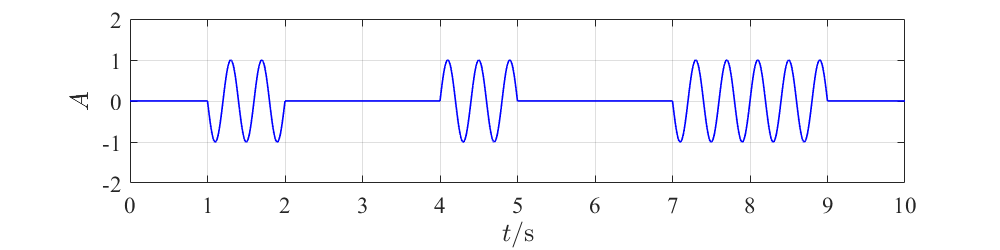

BASK信号：

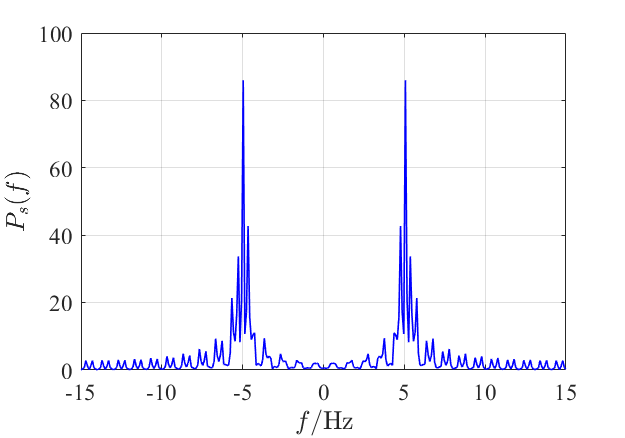

频谱：

信号解调过程

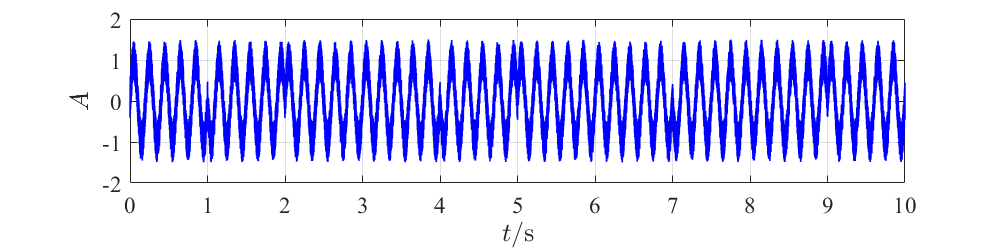

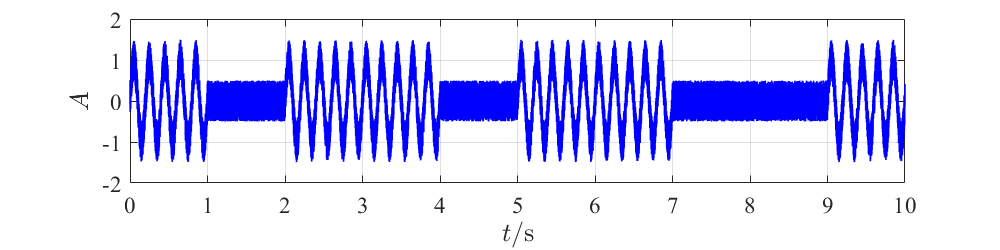

加入噪声：

与载波相乘：

低通滤波输出：

抽样判决器输出：

2. 二进制频移键控 BFSK

\[e_{\rm{BFSK}}=\left\lbrace \begin{array}{cl} A\sin2\pi f_{c1} t & 1 \\ A\sin2\pi f_{c2} t & 0 \end{array}\right.\]

仿真：码元数\(P=10\)，仿真周期\(T=10\mathrm{s}\)，第一路载波信号频率\(f_{c1}=5\mathrm{Hz}\)，第二路载波信号频率\(f_{c2}=2.5\mathrm{Hz}\)。

信号产生过程

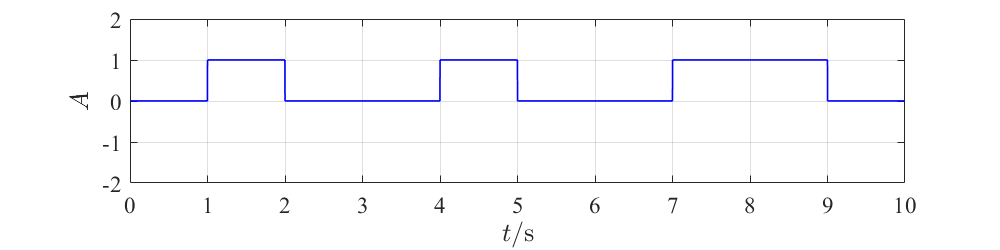

数字基带信号：

第一路载波信号：

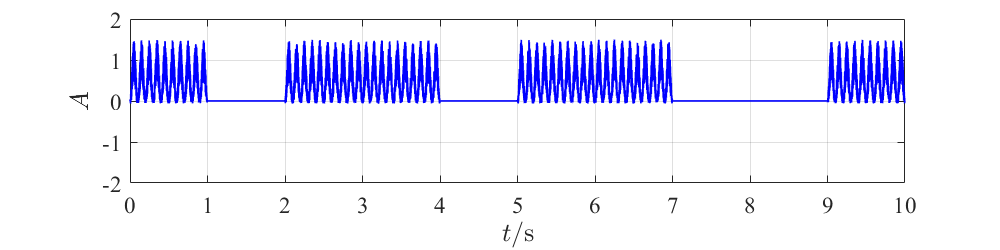

第一路BASK信号：

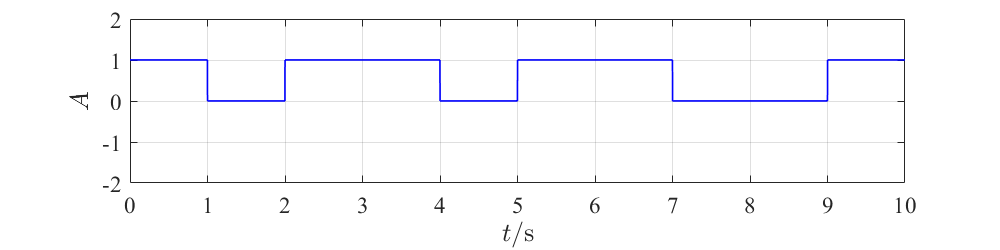

基带信号反码：

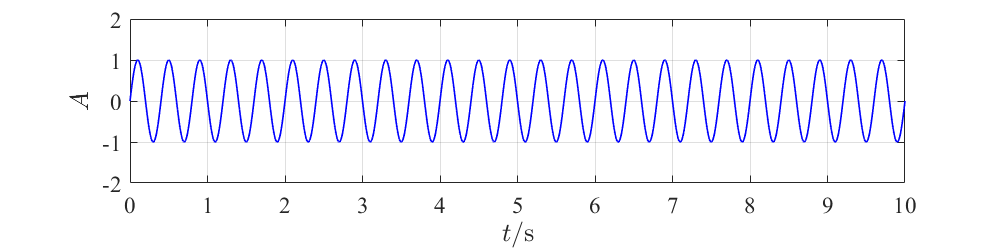

第二路载波信号：

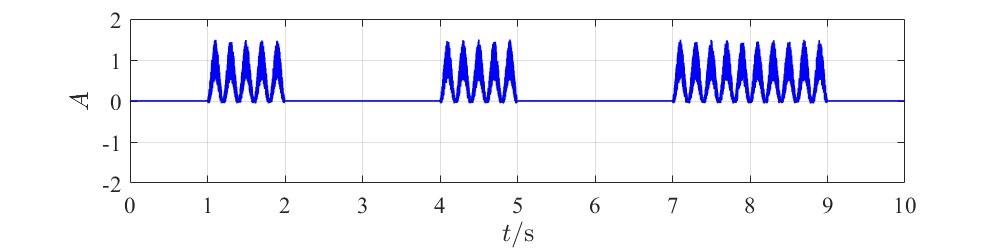

第二路BASK码信号：

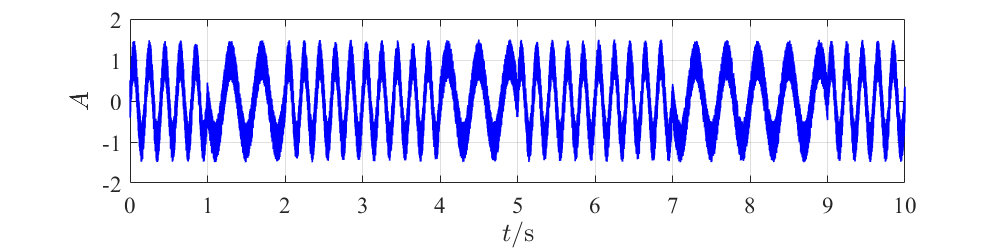

BFSK信号：

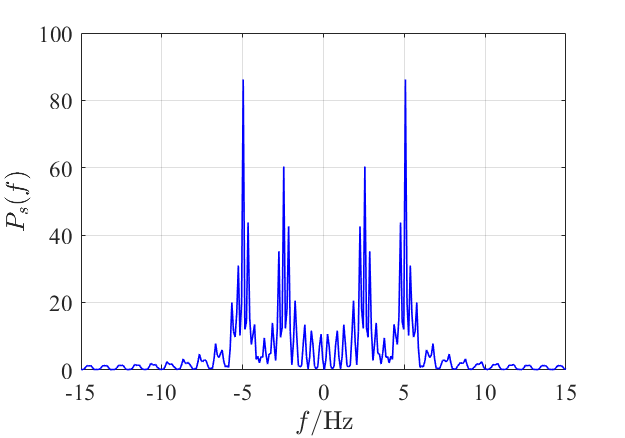

BFSK信号频谱：

信号解调过程

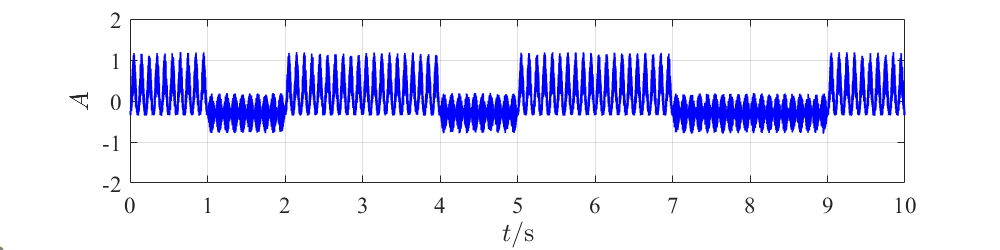

加入噪声：

与载频1相干：

与载频2相干：

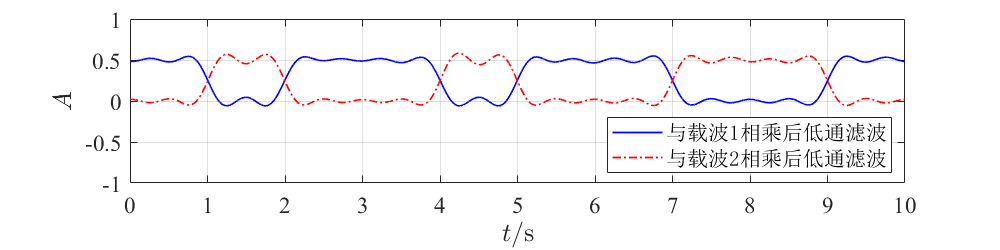

低通滤波：

抽样判决器输出：

3. 二进制相移键控 BPSK

\[e_{\rm{BPSK}}=\left\lbrace \begin{array}{cl} A\sin2\pi f_{c} t & 1 \\ -A\sin2\pi f_{c} t & 0 \end{array}\right.\]

仿真：码元数\(P=10\)，仿真周期\(T=10\mathrm{s}\)，载频\(f_c=5\mathrm{Hz}\)。

信号产生过程

数字基带信号：

载波信号：

第一路调制信号：

基带信号反码：

第二路调制信号：

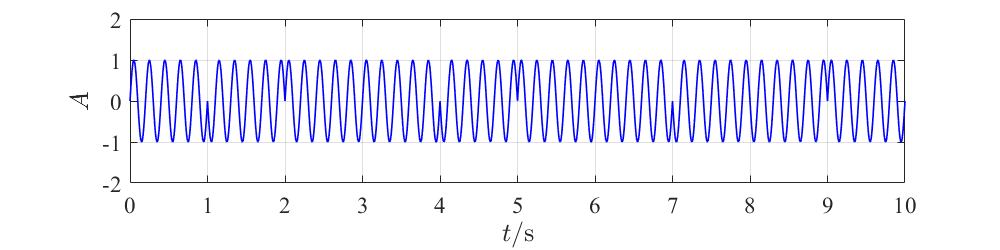

BPSK信号：

BPSK信号频谱：

信号解调过程

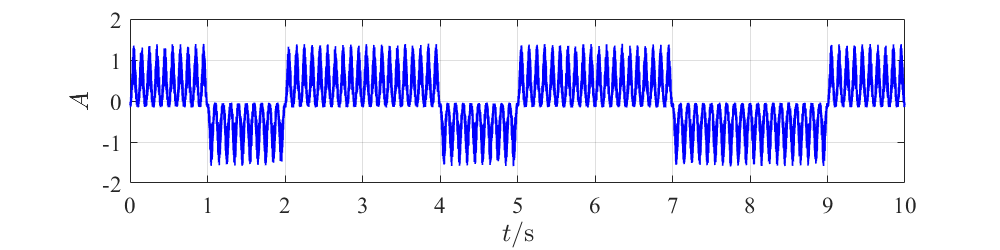

加入噪声：

相干解调：

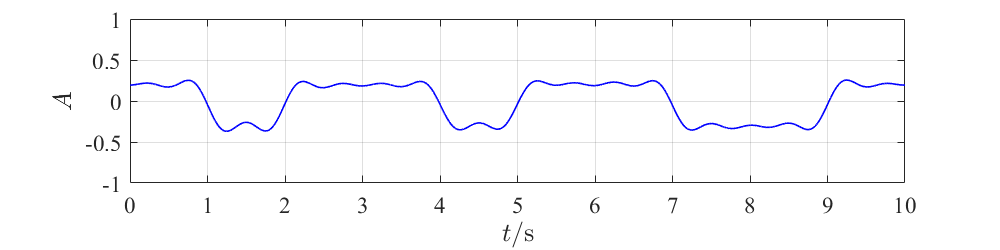

低通滤波：

抽样判决器输出：
