【CS144】Spongeの类图分析（lab0~lab4）

lab4写不下去了，感觉对代码理不清了，打算重新整理一下。
重点是五个类，（正好对应lab0~lab4）

ByteStream类

这里只展示startcode中类的模样（具体的实现可能各有不同，所以重点看函数的功能，成员变量倒不太需要分析）

ByteStream是一个字节流（An in-memory reliable byte stream）。可读可写，对外提供的接口功能如下：

ByteStream(const size_t capacity)
构造函数，传入的参数是这个字节流的最大容量
bool input_ended()
写端使用，当写端需要往ByteStream中写的内容写完之后，调用这个函数通知ByteStream，写端写完啦。
bool eof()
读端使用，当读这个ByteStream读到最后没东西可以读了（ByteStream没东西，且写端写完啦），ByteStream.eof就会返回true
size_t write(const std::string &data)
写端使用，往里面写data，返回实际写入的大小
std::string read(const size_t len)
读端使用，从ByteStream中读len字节，返回实际读到的字符串
size_t bytes_written()
都能使用，返回写端往ByteStream中累计写了多少字节。

StreamReassembler类

流重组器，把输入的零散的子字符串（子字符串开始编号 + 内容），组成一个连续的流（ByteStream）。（Stitching Substrings Into A Byte Stream）

StreamReassembler(const size_t capacity);
构造函数，传入参数为流重组器的容量，也就是其中流ByteStream的容量
void push_substring(const std::string &data, const uint64_t index, const bool eof)
写端使用，往流重组器写入子字符串（开始于index，内容为data，是否是最后一段eof）
ByteStream &stream_out()
读端使用，返回组好的ByteStream
size_t unassembled_bytes()
都能使用，返回还没组好的，暂存在辅助存储的数据大小，按容量的含义来说，unassembled_bytes + ByteStream.size <= capacaity
empty() const;
都能使用，true if no substrings are waiting to be assembled，也就是unassembled_bytes() == 0

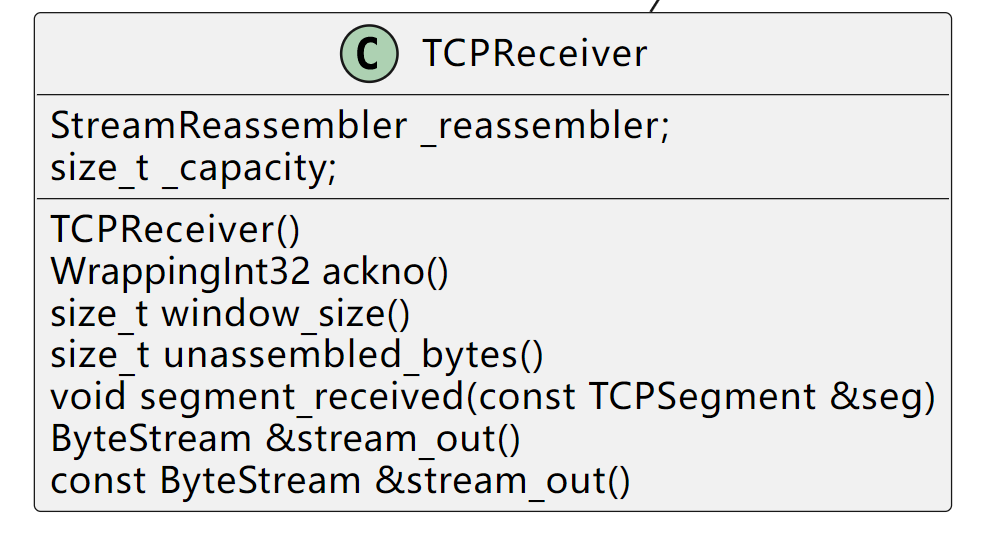

TCPReceiver类

收到其他端发送来的TCP段后，我们需要将段中的内容放入我们的流重组器，并且计算我们的自己的ackno以及window_size，这样我们在向其发送TCP段时，就能将自己的ackno和window_size放入到TCP段首部啦。

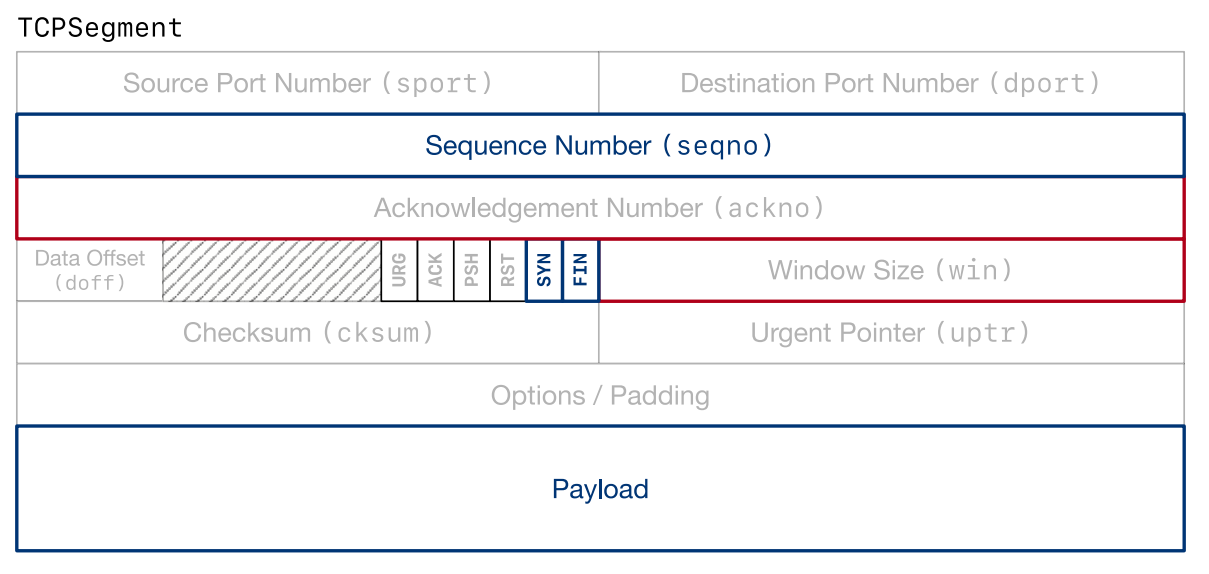

注意看，这是我们发送给别人的TCP段，红色框框框起来filed（ackno，win）就是我们这个TCPReceiver需要计算出来的，而蓝色框框框起来的filed（seqno，payload，FIN，SYN）就是之后的TCPSender需要计算出来的。

TCPReceiver(const size_t capacity)
构造函数，传入参数为capacity，也就是我们拥有的流重组器的数据容量（syn和fin空包虽然占seqno，但不占capacity）
WrappingInt32 ackno()
发送TCP段时使用，填入到TCP段首部的ackno中，意味着我们已经收到了ackno编号之前的所有数据，期望收到ackno编号以及其之后的数据
size_t window_size()

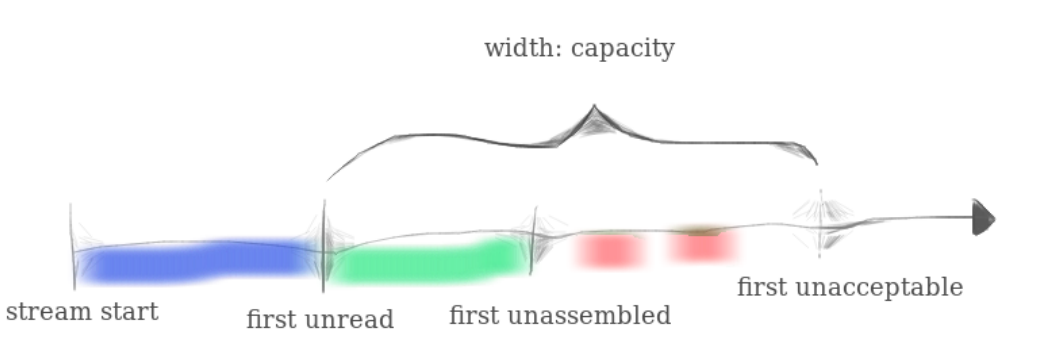

发送TCP段时使用，填入到TCP段首部的win中，意味着我们流重组器还能接受多少数据，也就是下图的红色部分

其中的，first_unassembled + isn + （syn和fin占据的seqno）就是我们的ackno
void segment_received(const TCPSegment &seg)
接受TCP段时使用，填入接收到的TCP段，我们会将TCP段的payload放入我们的流重组器，并且重新设置我们的window_size和ackno

TCPReceiver有四个状态（注意，这是我们自己写的类的状态，不是TCP连接状态图中的状态（但也有关系）！）

LISTEN状态
监听状态，说明此时还没有收到其他端的TCP段，我们也从未将数据放入流重组器中过，所以我们还没有产生过ackno，故判断条件是ackno().has_value == false
SYN_RECV状态
流已经开启，说明此时已经收到了SYN段，并且流还没有结束（流结束意味着我们收到的FIN段，且都重组完了，那时就会调用ByteStream的end_input，说明ByteStream的写端写完了）
所以判断条件是ackno().has_value == true并且stream_out().input_ended() == false
FIN_RECV状态
表示流结束啦，即我们收到的FIN段，并且FIN段已经顺利重组到流重组器中了（即流重组器中不存在暂存的尚未存储的子字符串了），这时会调用ByteStream（也就是stream_out()）的end_input，说明ByteStream的写端写完啦
ERROR状态
表示流错误，判断条件stream_out().error() == true

TCPSender类

Sender类的作用是往对端发送TCP段，需要往其首部中填入seqno，FIN，SYN，payload这些filed。当然，我们是往别人端里发送TCP段，就需要知道别人的ackno和window_size啦，这也就是别人的TCPReceiver所维护的信息。

TCPSender(size_t capacity, uint16_t retx_timeout, WrappingInt32 fixed_isn)
构造函数，传入的是容量（是其成员变量ByteStream的容量，其他调用这个ByteStream写数据，TCPSender读ByteStream中数据发送出去），retx_timeout是初始超时时间，fixed_isn则是我方发送syn包时携带的随机seqno
void ack_received(const WrappingInt32 ackno, const uint16_t window_size)
接受TCP段时调用，我们收到其他端发来的TCP段后，可以从TCP段的首部知道对方的ackno和window_size，那么我们就能根据这些信息发送对方所需要的内容。
void send_empty_segment()
发个空TCP段，seqno是我们下次需要发的编号(_next_seqno)，不携带内容，外部会再给这个段附带上我们的window_size和ackno，主要用于创造空的ack段。
void fill_window()
我们接受TCP段时会调用ack_received，而ack_received收到对方的window_size，ackno等数据后，就知道对方需要啥的，这时候调用fill_window，就能将对方能接收的，所需要的段发送出去。
void tick(const size_t ms_since_last_tick)
外部调用，我们发送的段可能不被接受呀，超时后就需要重传已经发送的段！注意，syn段，fin段啥的需要重传，而空段（empty_segment）不需要重传！
size_t bytes_in_flight()
外部调用，表示我们有多少字节（其实是seqno，syn段，fin段虽然不携带内容，但占seqno哦）发送出来还没被ack
uint64_t next_seqno_absolute()
外部调用，返回我们下次需要发送的seqno（从0开始，0是syn段占用的seqno）

cool，sender也有自己的状态图！

CLOSED状态
表示waiting for stream to begin (no SYN sent)，意思是我们连SYN段都没发，判断条件是next_seqno_absolute() == 0，注意看，next_seqno为0，表示我们下一个需要发送的seqno是0，而0往往是SYN段所占用了，所以我们连SYN段都没发。
SYN_SENT状态
表示stream started but nothing acknowledged，意思是我们发了第一个TCP段，但尚未收到对方的ack段。判断条件是next_seqno_absolute() > 0，意味着我们已经发了，而next_seqno_absolute() == bytes_in_flight()，意味着我们发的还是空中（尚未ack），从这里也可以看出，bytes_in_flight返回的值是尚未确定的seqno数目，而不是字节数（syn段这种就是只占seqno，不占bytes）
SYN_ACKED状态
表示我们以及收到了第一个ack包，stream建成啦，且我们还能从ByteStream中读出数据发送出去。判断条件是next_seqno_absolute() > bytes_in_flight() && not stream_in().eof()，
SYN_ACKED状态
表示stream has reached EOF, but FIN flag hasn't been sent yet，意味着我们的ByteStream读完啦，但还没给对方发送FIN段。判断条件是stream_in().eof()并且next_seqno_absolute() < stream_in().bytes_written() + 2，+2是因为syn和fin都占用seqno
FIN_SENT状态
表示stream finished (FIN sent) but not fully acknowledged，意味着我们发了FIN段，还没收到FIN段的ack呢。
FIN_ACKED状态
发送了FIN段，且收到的FIN段的ack

TCP State


TCPState::TCPState(const TCPState::State state) {
    switch (state) {
        case TCPState::State::LISTEN:
            _receiver = TCPReceiverStateSummary::LISTEN;
            _sender = TCPSenderStateSummary::CLOSED;
            break;
        case TCPState::State::SYN_RCVD:
            _receiver = TCPReceiverStateSummary::SYN_RECV;
            _sender = TCPSenderStateSummary::SYN_SENT;
            break;
        case TCPState::State::SYN_SENT:
            _receiver = TCPReceiverStateSummary::LISTEN;
            _sender = TCPSenderStateSummary::SYN_SENT;
            break;
        case TCPState::State::ESTABLISHED:
            _receiver = TCPReceiverStateSummary::SYN_RECV;
            _sender = TCPSenderStateSummary::SYN_ACKED;
            break;
        case TCPState::State::CLOSE_WAIT:
            _receiver = TCPReceiverStateSummary::FIN_RECV;
            _sender = TCPSenderStateSummary::SYN_ACKED;
            _linger_after_streams_finish = false;
            break;
        case TCPState::State::LAST_ACK:
            _receiver = TCPReceiverStateSummary::FIN_RECV;
            _sender = TCPSenderStateSummary::FIN_SENT;
            _linger_after_streams_finish = false;
            break;
        case TCPState::State::CLOSING:
            _receiver = TCPReceiverStateSummary::FIN_RECV;
            _sender = TCPSenderStateSummary::FIN_SENT;
            break;
        case TCPState::State::FIN_WAIT_1:
            _receiver = TCPReceiverStateSummary::SYN_RECV;
            _sender = TCPSenderStateSummary::FIN_SENT;
            break;
        case TCPState::State::FIN_WAIT_2:
            _receiver = TCPReceiverStateSummary::SYN_RECV;
            _sender = TCPSenderStateSummary::FIN_ACKED;
            break;
        case TCPState::State::TIME_WAIT:
            _receiver = TCPReceiverStateSummary::FIN_RECV;
            _sender = TCPSenderStateSummary::FIN_ACKED;
            break;
        case TCPState::State::RESET:
            _receiver = TCPReceiverStateSummary::ERROR;
            _sender = TCPSenderStateSummary::ERROR;
            _linger_after_streams_finish = false;
            _active = false;
            break;
        case TCPState::State::CLOSED:
            _receiver = TCPReceiverStateSummary::FIN_RECV;
            _sender = TCPSenderStateSummary::FIN_ACKED;
            _linger_after_streams_finish = false;
            _active = false;
            break;
    }
}

注意看，这段代码代表了TCPSender、TCPReceiver的状态和TCP连接的状态对应关系。
