实验2 汇编源程序编写与汇编调试

实验结论

实验任务1

---

;ex1.asm
assume cs:code
code segment
        mov ax, 0b810h
        mov ds, ax
        mov byte ptr ds:[0], 1
        mov byte ptr ds:[1], 1
        mov byte ptr ds:[2], 2
        mov byte ptr ds:[3], 2
        mov byte ptr ds:[4], 3
        mov byte ptr ds:[5], 3
        mov byte ptr ds:[6], 4
        mov byte ptr ds:[7], 4
        mov ah, 4ch
        int 21h
code ends
end

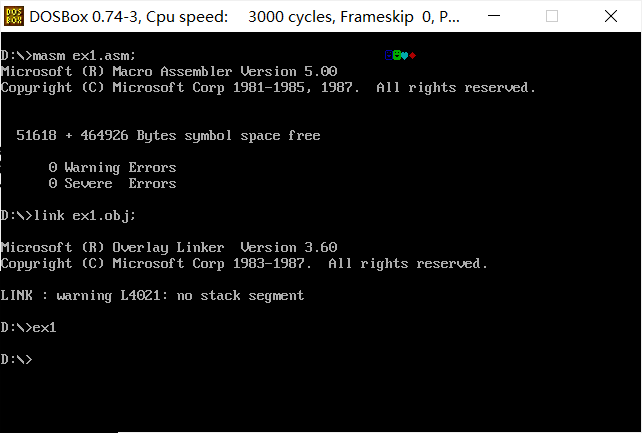

• 对ex1.asm进行汇编、链接、运行


分析ex1.asm可知，代码将1、1、2、2、3、3、4、4赋值给了0b810:0开始的8个连续内存单元，将在屏幕上输出图像，与运行结果一致

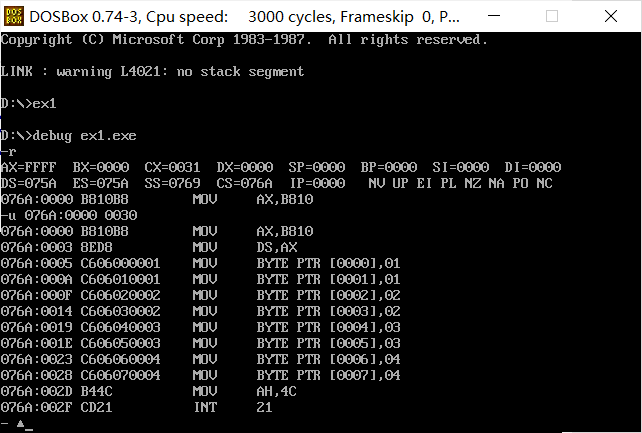

• 使用r命令，得到CX=0031；因此使用u ds:0 30进行反汇编得到如下结果

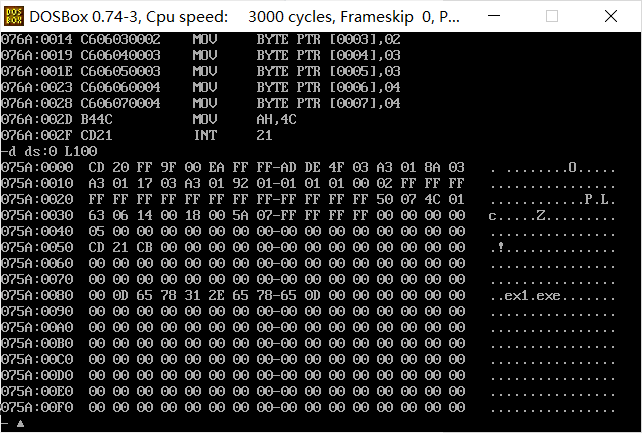

• 使用d ds:0 L100即可查看段前缀PSP所占的256个字节


由执行结果可知，段前缀PSP的内容大部分为无法显示的字符，在少数可显示字符中明显有着ex1.exe即该可执行程序的文件名字样

• 根据反汇编结果，使用g命令执行到程序退出之前，即AH,4C之前

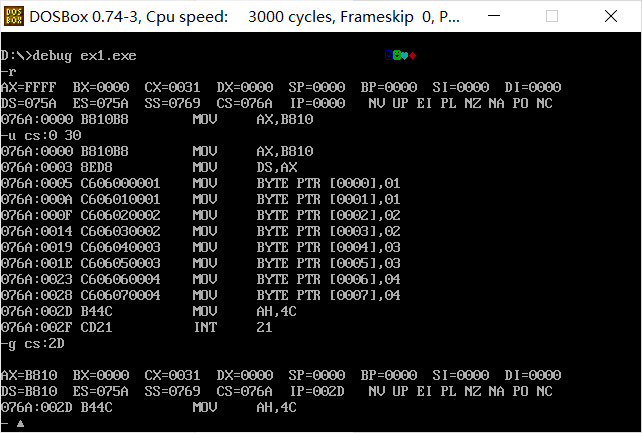

• 使用命令g cs:2D


使用g命令后，屏幕右上角出现了和直接执行文件时相同的图像

---

实验任务2

;ex2.asm
assume cs:code
code segment
        mov ax,0b810h
        mov ds,ax

        mov bx,0
        mov ax,101H
        mov cx,4
s:      mov [bx],ax
        add bx,2
        add ax,101H
        loop s
        mov ah,4ch
        int 21h
code ends
end

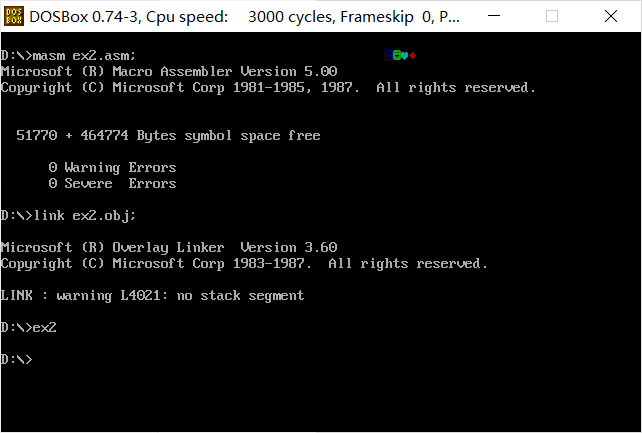

• 直接执行：


与实验一并无差别

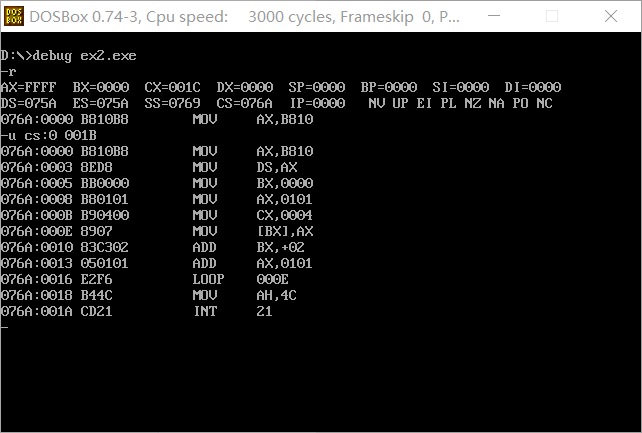

• 反汇编：

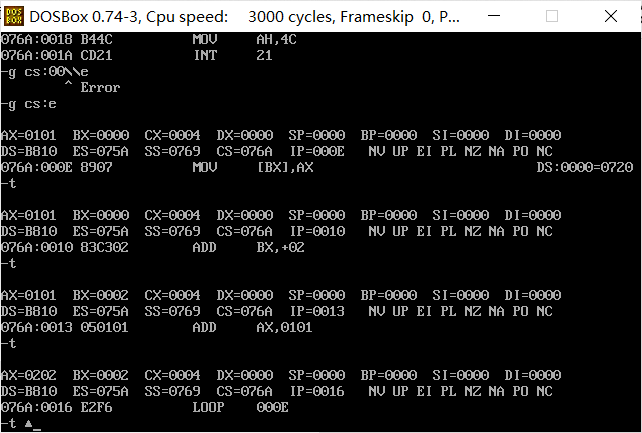

• 调试：

  • 先使用g cs:e执行到进入循环之前

  • 使用t命令单步执行

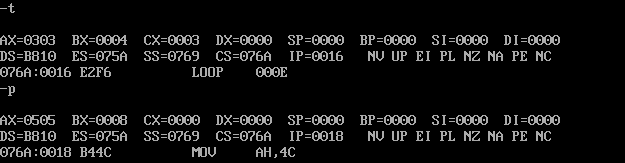

  • 在执行LOOP 000E分别使用t和p指令作对比

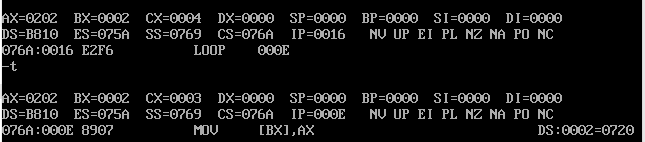

    LOOP 000E处：使用t指令时，下一步指令会跳转至000E处，循环执行
    而p指令会运行至下一条指令
    t指令：逐语句调试；p指令：逐过程调试

• 将代码第九行mov cx,4改为mov cx,8

  • 重新汇编链接

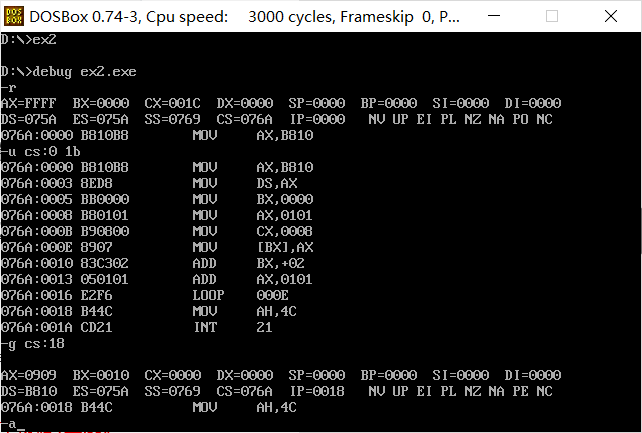

  • 使用debug，使用g命令执行到退出程序之前

    • 对比修改前后ax,bx变化可知，循环次数从4次变成了8次

      	修改前	修改后
      ax	0505H	0909H
      bx	0008H	0010H

• 同样是对连续的内存单元赋值，ex1.asm是人工重复赋值，而ex2.asm是使用循环结构使程序自动赋值，

• 两者虽然执行结果和功能是一样的，但当需要改变的内存单元个数较多时，显然前者是不合适的

---

实验任务3

;ex3.asm
assume cs:code
code segment
        mov ax,0b800h
        mov ds,ax

        mov bx,07b8h
        mov cx,10H
s:      mov [bx],0437H
        add bx,2
        loop s
        mov ah,4ch
        int 21h
code ends
end

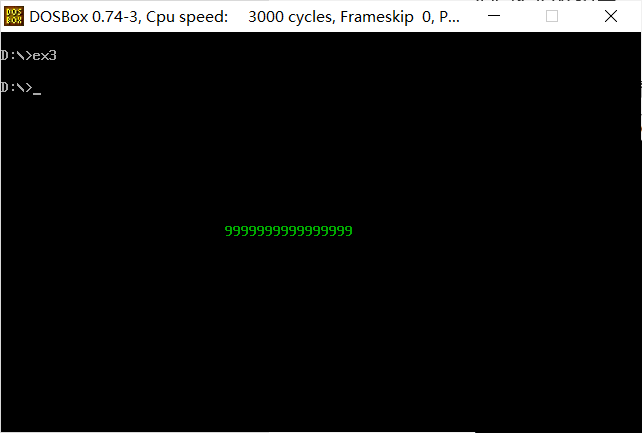

• 把填充的字数据从0237H改为0239H

显示结果颜色不变，字符从7变成了9

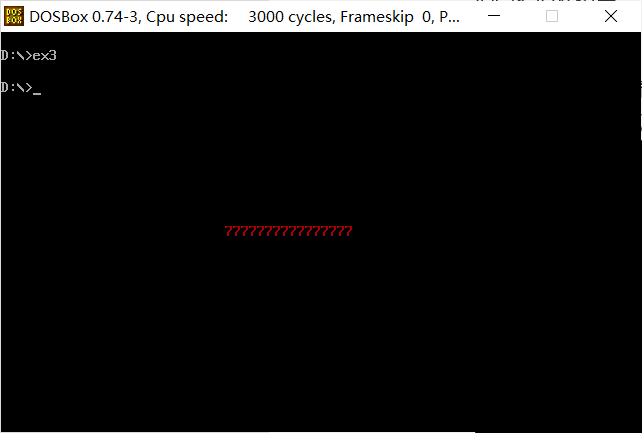

• 把填充的字数据从0237H改为0437H

显示结果颜色变为了红色，字符不变

• 据此分析，这个字数据中高位字节存放的颜色信息，低位字节存放的字符的ASCII码信息

---

实验任务4

;ex4.asm
assume cs:code
code segment
        mov ax,0
        mov ds,ax

        mov bx,200H
        mov dx,0H;
        mov cx,40H
s:      mov [bx],dx
        inc bx,1
        inc dx;
        loop s
        mov ah,4ch
        int 21h
code ends
end

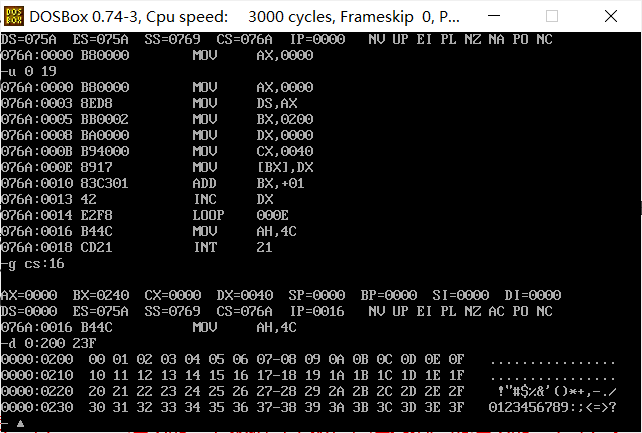

使用d命令查看0:200~0:23F可得成功修改相应内存空间的值

---

实验任务5

;ex3.asm
assume cs:code
code segment
        mov ax,cs
        mov ds,ax
        mov ax,0020h
        mov es,ax
        mov bx,0
        mov cx,18h
s:      mov al,[bx]
        mov es:[bx],al
        inc bx
        loop s
        mov ax,4c00h
        int 21h
code ends 0
end

1. 题目要求将本程序复制到指定位置，那么就需要记录本程序的起始地址和程序长度
2. 显然mov al,[bx];mov es:[bx],al即为复制语句，将 [bx]复制到es:[bx]，因此ds对应的即为本程序的起始地址，es为目标地址，所以第一空填cs
3. 第二空18h通过重复试验得到、

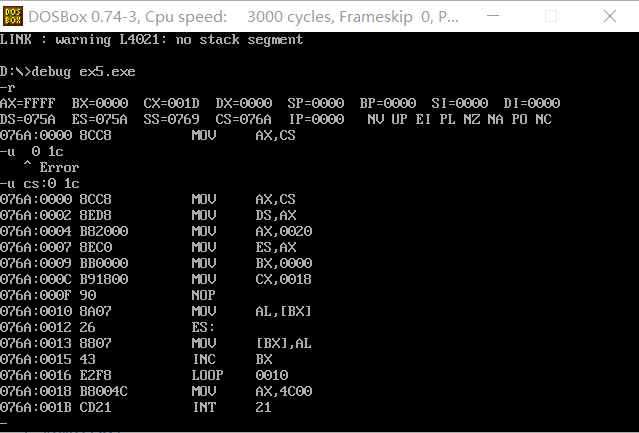

• 使用debug的u指令进行反汇编


观察反汇编结果各语句的ip得：18即为语句mov ax,4c00h到mov ax,cs的长度

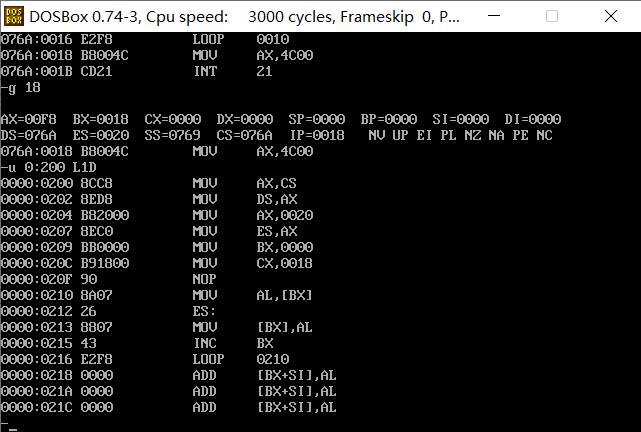

• 使用d 命令查看0:200开始的长度为1D的连续内存单元



发现程序以及成功复制到了0:200开始的内存单元，且LOOP语句处的跳转地址也成功自动改为了0210

---

实验总结

1. 汇编程序的执行步骤:
   1. masm ex1.asm; 汇编
   2. link ex1.obj; 链接
   3. ex1 或 debug ex1.exe 执行/debug调试
2. t命令：逐语句

   p命令：逐过程
3. LOOP指令：标记位置s，cx为循环次数
