020.9 - 1.NTC电阻计算

R1 = R2 *EXP(B*(1/T1-1/T2))

对上面的公式解释如下：

 - R1是热敏电阻在T1温度下的阻值；

 - R2是热敏电阻在T2常温下的标称阻值；

 - B值是热敏电阻的重要参数；

 - EXP是e的n次方；

 -这里T1和T2指的是K度即开尔文温度，K度=273.15(绝对温度)+摄氏度；



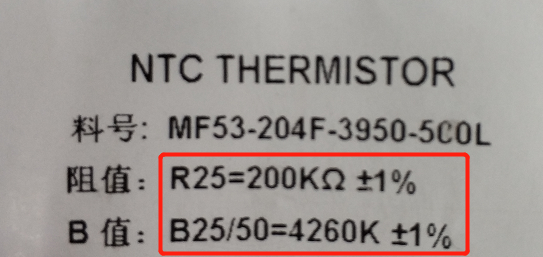

　　R25，在25℃阻值为200K
　　B=3950
　　当0度时 ，T1=0+273.15，T2=25+273.15
　　R1=200000*exp(3950*(1/(273.15+0)-1/(273.15+25)))=672412 欧


得到电阻后，这里有两个方法：
1.根据电路，计算对应采样值，通过Excel计算得到表格，二分法查表
2.采用数学公式计算
 1 #include "math.h"
 2 const float Rp=10000.0; //10K
 3 const float T2 = (273.15+25.0);//T2
 4 const float Bx = 3950.0;//B
 5 const float Ka = 273.15;
 6 float Get_Temp(uint16_t NTC_Res)
 7 {
 8     float Rt;
 9     float temp;
10     Rt = NTC_Res;
11
12     //like this R=5000, T2=273.15+25,B=3470, RT=5000*EXP(3470*(1/T1-1/(273.15+25)),
13     temp = Rt/Rp;
14     temp = log(temp);//ln(Rt/Rp)
15     temp/=Bx;//ln(Rt/Rp)/B
16     temp+=(1/T2);
17     temp = 1/(temp);
18     temp-=Ka;
19     return temp;
20 }
21
