实验三 转移指令跳转原理及其简单应用编程

实验任务1

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start





问题1： line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s1其后指令的偏移地址的。

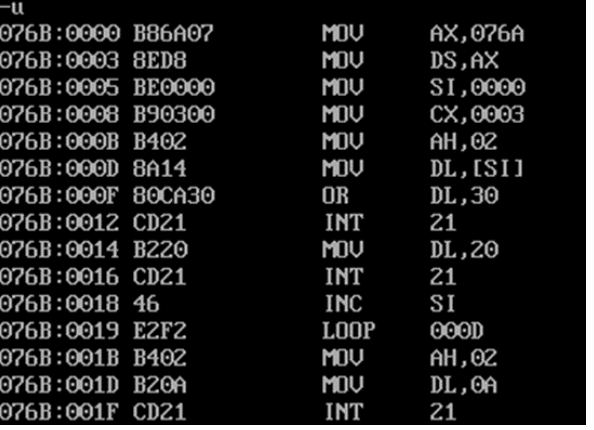

　　根据076B:0019 E2F2　　LOOP   000D

　　E2（Loop指令）F2（位移量的补码）即位移量为（F2）_补为14，结果为下一条1bh-0dh=0dh

问题2：line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明是如何计算得到跳转后标号s2其后指令的偏移地址的。

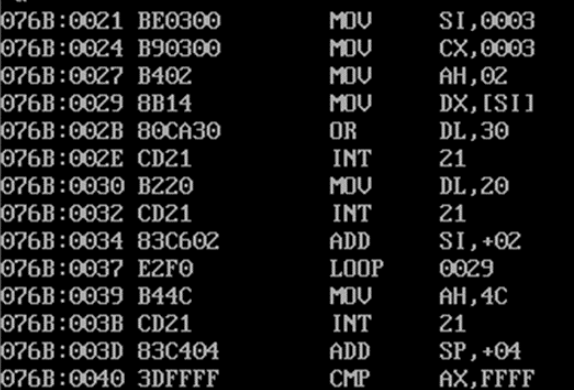

　　根据076B:0037 E2F0　　LOOP   0029

　　同上，（F0）_补为16，39h-10h=29h

在debug中进行调试观察的反汇编截图

 实验任务2

assume cs:code, ds:data

data segment
    dw 200h, 0h, 230h, 0h
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
s1: pop ax

    call dword ptr ds:[2]
s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
code ends
end start

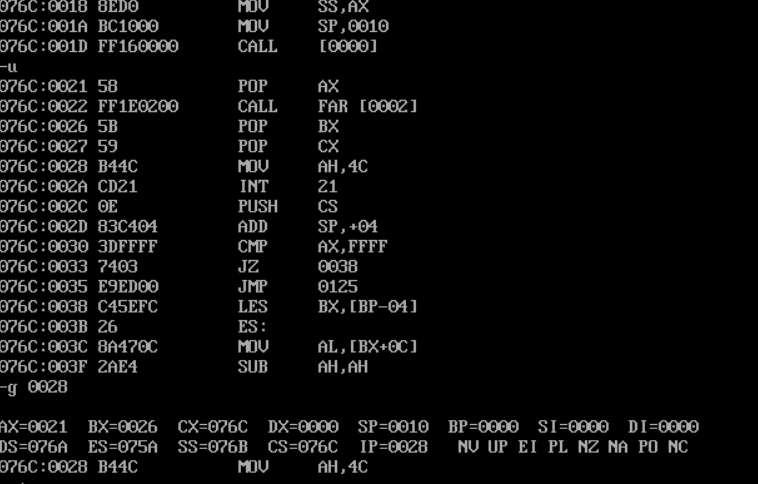

　　给出分析、调试、验证后，寄存器(ax) = 0021（bx) = 0026 （cx) = 076C 附上调试结果界面截图。



 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) = ? 寄存器(bx) = ? 寄存器(cx) = ?

　　ax=21h;　　bx=26h;　　cx=076ch;

　　call word 入栈下一条即s1的ip，出栈给ax；

　　call dword指令依次入栈s2的cs和ip，ip出栈bx，cs出栈cx；

 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试结果与理论分析结果是否一致。

　　一致；

实验任务3

assume cs:code, ds:data

data segment
    x db 99, 72, 85, 63, 89,97,55
    len equ $ - x


data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len

 s1: mov ah,0
    mov al,[si]
    push ax
    call printNumber
    call printSpace
    pop ax
    inc si
    loop s1

    mov ah, 4ch
    int 21h
printNumber:
    mov bl,10
    div bl
    mov bx,ax
    mov ah,2

    or bl, 30h
    mov dl,bl
    int 21h

    or bh, 30h
    mov dl,bh
    int 21h
    ret

printSpace:
    mov ah,2
    mov dl, ' '
    int 21h
    ret




code ends
end start

　　

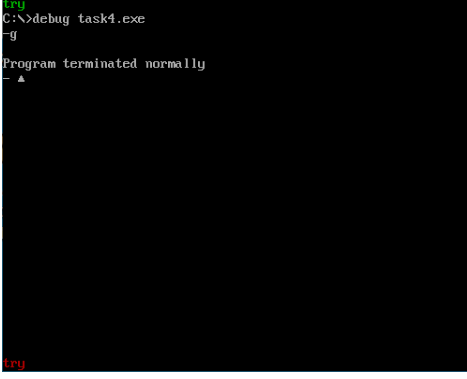

 实验任务4

assume cs:code ds:data

data segment
  str db 'try'
  len equ $ - str
data ends

code segment
start:
  mov ax,data
  mov ds,ax

  mov si,offset str
  mov bh,0
  mov bl,2
  call printStr

  mov si,offset str
  mov bh,24
  mov bl,4
  call printStr

  mov ah,4ch
  int 21h

printStr:
  mov cx,len
  mov ax,0b800h
  mov es,ax
  mov al,0a0h
  mul bh
  mov di,ax

s:mov al,ds:[si]
  mov ah,bl
  mov es:[di],ax
  inc si
  add di,2
  loop s
  ret

code ends
end start

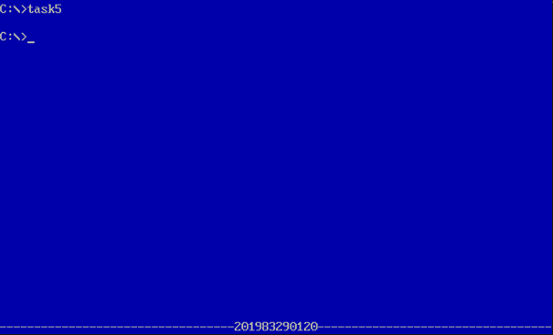

 实验任务5

assume cs:code ds:data

data segment
stu_no db '201983290120'
len = $ - stu_no
data ends

code segment
start:
    mov ax,data
    mov ds,ax
    mov bx,0

    mov ax,0b800h
    mov es,ax
    mov cx,80
    mov si,0f00h
    mov dl,'-'
s1: mov es:[si],dl
    add si,2
    loop s1

    mov cx,len
    mov si,0f44h
s2: mov dl,ds:[bx]
    mov es:[si],dl
    add si,2
    inc bx
    loop s2

    mov cx,2000
    mov si,1
    mov dl,17h
s3: mov es:[si],dl
    add si,2
    loop s3

    mov ax,4c00h
    int 21h

code ends
end start
