VRRP简单理解随笔

1、VRRP概念（简单理解就是做主备备份的，提高网络的健壮性）

虚拟路由冗余协议(Virtual Router Redundancy Protocol，简称VRRP)是由IETF提出的解决局域网中配置静态网关出现单点失效现象的路由协议，1998年已推出正式的RFC2338协议标准。VRRP广泛应用在边缘网络中，它的设计目标是支持特定情况下IP数据流量失败转移不会引起混乱，允许主机使用单路由器，以及即使在实际第一跳路由器使用失败的情形下仍能够维护路由器间的连通性。







2、VRRP术语

1、Virtual Router

虚拟路由器，一个抽象对象，基于子网接口，包括一个虚拟路由器标识符（VRID）和一个或多个IP地址，这个（些）IP地址又称为虚拟IP地址，虚拟IP地址作为主机的默认网关。

2、VRRP Router

VRRP路由器，即运行VRRP协议的路由器，一个VRRP路由器可以加入到一个或多个虚拟路由器中。

3、IP Address Owner

IP地址拥有者，虚拟路由器的虚拟IP地址与接口的真实IP地址相同的VRRP路由器。

4、Virtual Router Master

虚拟主路由器，负责转发通过虚拟路由器的三层数据包，对虚拟路由器的IP地址的ARP请求进行回应。如果某个VRRP路由器是IP地址拥有者，则它总是虚拟主路由器。

5、Virtual Router Backup

虚拟备份路由器，不转发三层数据包，不应答虚拟IP地址的ARP请求，当虚拟主路由器出现故障时接替虚拟主路由器的工作。

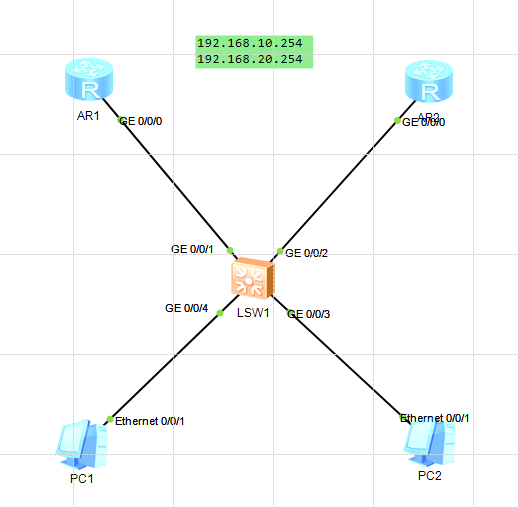

3、简单VRRP实验配置

R1的G0/0/0.1接口做网关10.254的主节点，做IP20.254的备份节点

R2的G0/0/0.1接口做网关20.254的主节点，做IP10.254的备份节点









R1配置

[Huawei]interface GigabitEthernet0/0/0.1
#
interface GigabitEthernet0/0/0.1
dot1q termination vid 10
ip address 192.168.10.251 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.254
vrrp vrid 10 priority 120
arp broadcast enable
#

#
[Huawei]interface GigabitEthernet0/0/0.2
dot1q termination vid 20
ip address 192.168.20.251 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.254
arp broadcast enable
#



R2配置

#
[Huawei]interface GigabitEthernet0/0/0.1
dot1q termination vid 10

vrrp vrid 10 virtual-ip 192.168.10.254

ip address 192.168.10.252 255.255.255.0
arp broadcast enable
#



#

[Huawei]interface GigabitEthernet0/0/0.2
dot1q termination vid 20
ip address 192.168.20.252 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.254

vrrp vrid 20 priority 120
arp broadcast enable
#



SW1配置

#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
#

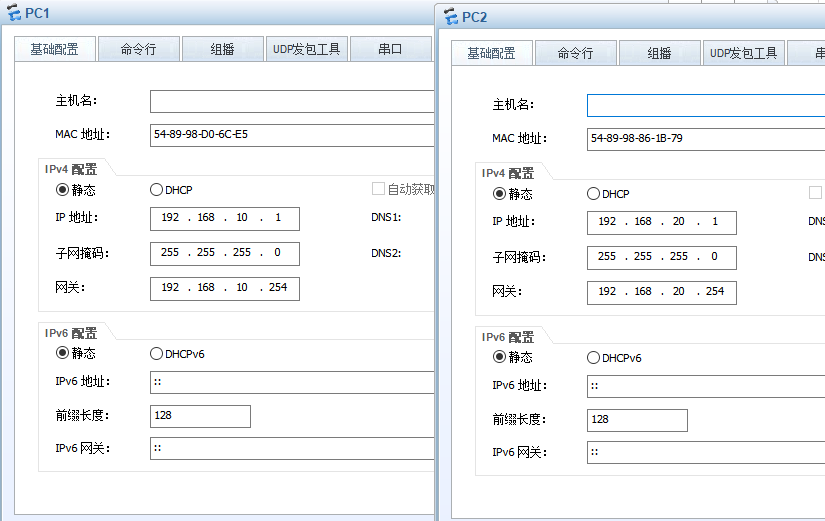

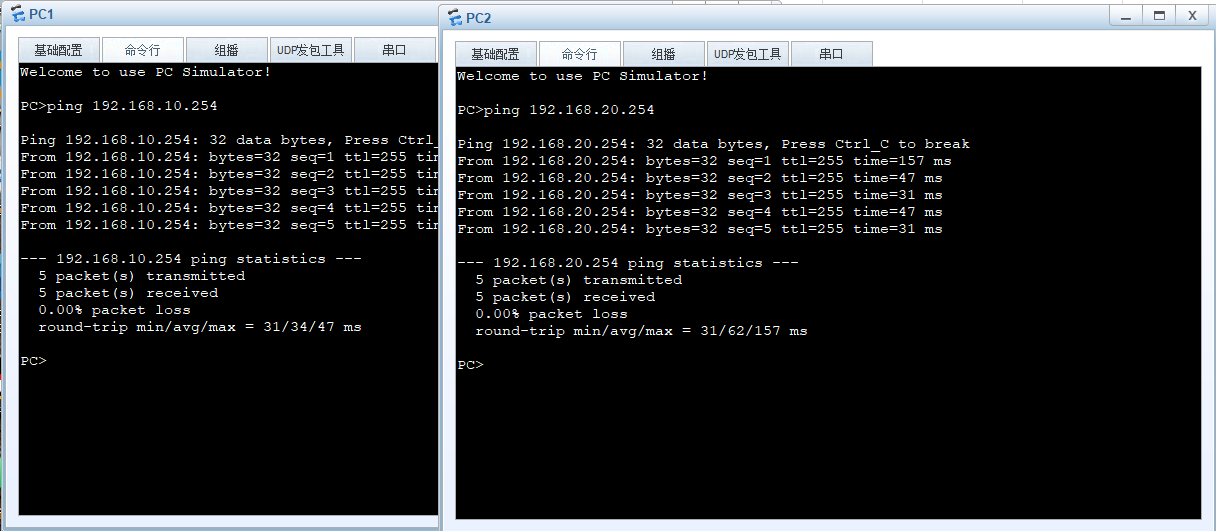

PC配置

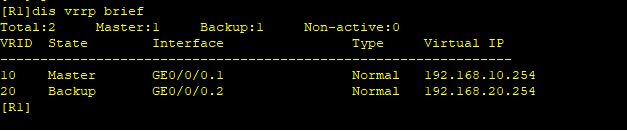

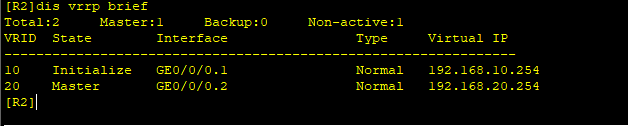

查看VRRP主备协商情况













PS：这里使用ENSP模拟器的AR2200路由器，配置后不通要注意路由器版本问题
