实验报告二

中国人民公安大学

Chinese people’ public security university



网络对抗技术

实验报告

实验二

网络嗅探与欺骗





学生姓名	曹**
年级	2017
区队	七区队
指导教师	高见





警务信息工程与网络安全学院

2019年10月28日



实验任务总纲

2019—2020 学年 第 一 学期

一、实验目的

1．加深并消化本课程授课内容，复习所学过的互联网搜索技巧、方法和技术；

2．了解并熟悉常用搜索引擎、扫描工具、社交网站等互联网资源，对给定的任务进行搜索、关联、分析；

3．达到巩固课程知识和实际应用的目的。

二、实验要求

1．认真阅读每个实验内容，需要截图的题目，需清晰截图并对截图进行标注和说明。

2．文档要求结构清晰，图文表达准确，标注规范。推理内容客观、合理、逻辑性强。

3．软件工具可使用office2003或2007、Nmap、等。

4．实验结束后，保留电子文档。



三、实验步骤

1．准备

提前做好实验准备，实验前应把详细了解实验目的、实验要求和实验内容，熟悉并准备好实验用的软件工具，按照实验内容和要求提前做好实验内容的准备。

2．实验环境

描述实验所使用的硬件和软件环境（包括各种软件工具）；

开机并启动软件office2003或2007、浏览器、Wireshark、CAIN。

工具下载地址：
CAIN  https://pan.baidu.com/s/19qDb7xbj1L_2QnoPm71KzA

Wireshark   链接：https://pan.baidu.com/s/1BeXghjVV9Mll_cAmeMCTPg 密码：mbpv

迷你FTP   https://pan.baidu.com/s/16ms4hXVOmMHhDEe3WraRHQ

NetworkMiner  https://pan.baidu.com/s/14e3VluLPjWFKxqNhdpYO9Q

3．实验过程

1）启动系统和启动工具软件环境。

2）用软件工具实现实验内容。

4．实验报告

按照统一要求的实验报告格式书写实验报告。把按照模板格式编写的文档嵌入到实验报告文档中，文档按照规定的书写格式书写，表格要有表说图形要有图说。



第一部分   ARP欺骗



1.两个同学一组，进行实验拓扑环境如下图所示。本次实验192.168.31.152为主机A，192.168.31.153为主机B，192.168.31.150是主机C（攻击者）

2.欺骗攻击前后，通过Arp-a命令验证欺骗是否成功（附截图）

3.欺骗过程中，在主机A开启Wireshark进行抓包，分析APR欺骗攻击过程中的数据包特点。（附截图）









4.欺骗过程中，在主机C开启Wireshark进行抓包，分析FTP协议的登录过程（附流程图）



5.欺骗完成后，主机C成功获取FTP用户名和密码（附截图）



 ARP欺骗攻击过程展示

查询受害主机被欺骗前的状态

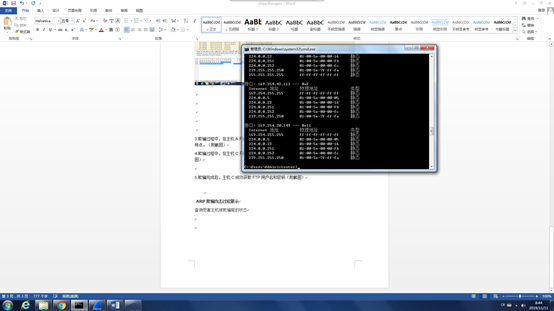

ARP欺骗前192.168.31.152的正常缓存表，本机C

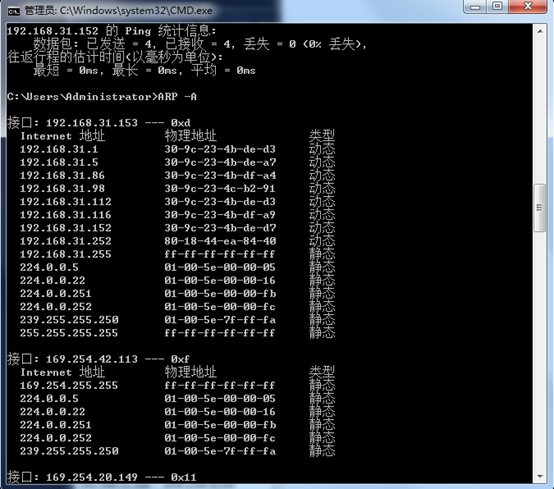

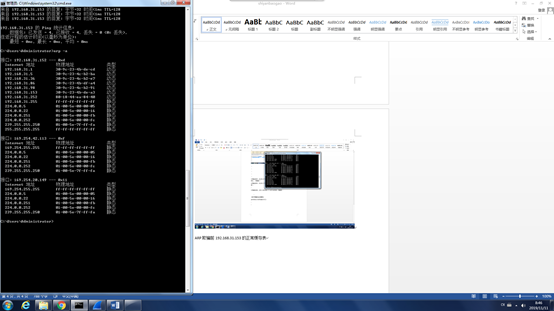

ARP欺骗前192.168.31.153(A机)的正常缓存表





2、在192.168.1.50，B号机器上运行cain,选择要嗅探的网卡

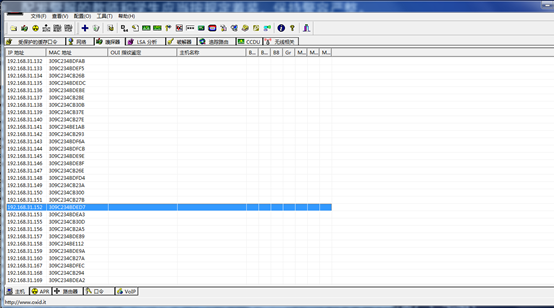

3、点选工具栏中的网卡图标，之后选择sniffer页，再选择左下角的hosts,右键选择“scan MAC address”，扫描局域网中的活动主机

确认到192.168.31.152和192.168.31.153的存在

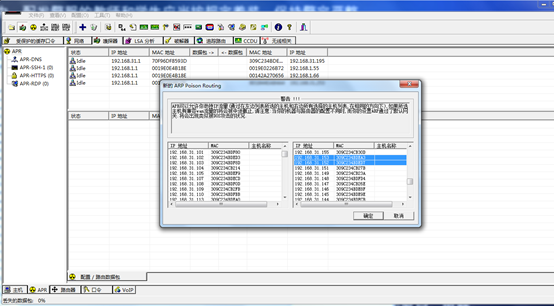

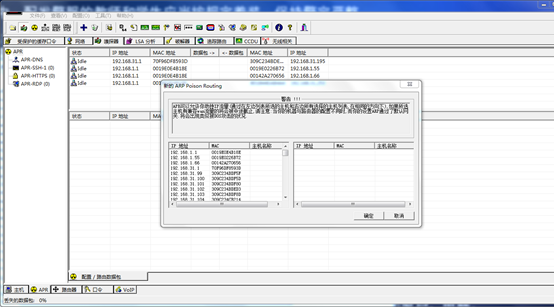

4、选中APR页，点下列表栏空白处，大加号变为可选后点大加号，在弹出的窗口中选择要嗅探的目标主机（注意这里的选择和单击欺骗嗅探不一样，左面直接点网关，其它机器自动出现在右侧列表中，这时按住ctrl键在右侧选择嗅探的主机

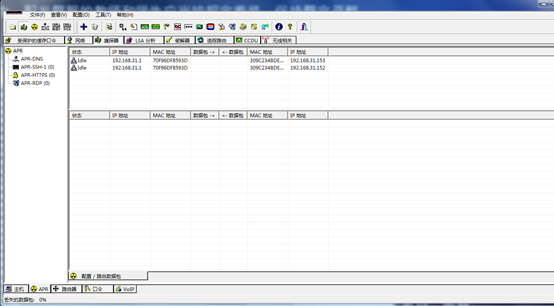

 点oK按钮，回到软件主窗体，如图所示（这是欺骗两台机器）







4、点击工具栏第三个图标（start ARP）就可以ARP欺骗了

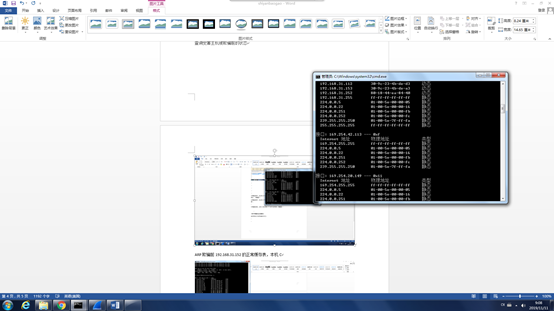

下图为欺骗开始后在192.168.31.152机器上用arp –a命令查询本机arp缓存表的情况，会发现缓存表中的网关对应的MAC地址变成了192.168.1.150号机（实施ARP欺骗的机器）伪装的192.168.31.1的网关的IP地址





欺骗前后的192.168.31.153，可见网关192.168.31.1的地址已经变化









下图为欺骗开始后在192.168.1.153机器上用arp –a命令查询本机arp缓存表的情况，会发现缓存表中的网关对应的MAC地址变成了192.168.1.150号机（实施ARP欺骗的机器）的mac地址（原子阳）

登录FTP和邮箱的过程

第二部分 DNS



1. 两个同学一组，A和B。

2.A同学正常访问网站www.ppsuc.edu.cn

3.B同学扮演攻击者，设计攻击方法，使用CAIN，通过DNS欺骗的方式，让A同学访问www.ppsuc.edu.cn网址的时候，访问到另外一台机器上的伪造网站





欺骗成功后，在被害机器上查看www.ppsuc.edu.cn的IP 查看是否被解析到了，指定的IP地址上。

重点步骤

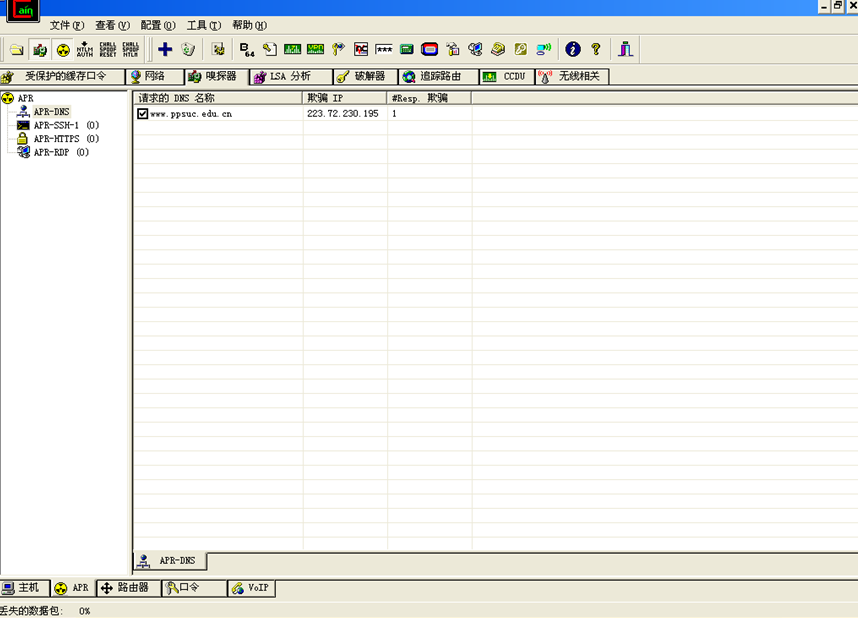

 在CAIN中添加DNS欺骗选项

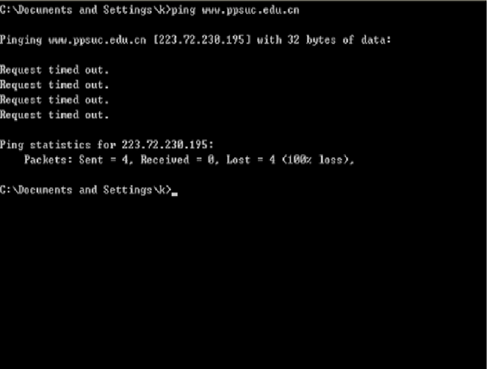

欺骗成功后，在被害机器上查看www.ppsuc.edu.cn的IP 查看是否被解析到了，指定的IP地址上。（拍照已经截图，有点差）



 第三部分 FTP协议分析



1. 两个同学一组，A和B。

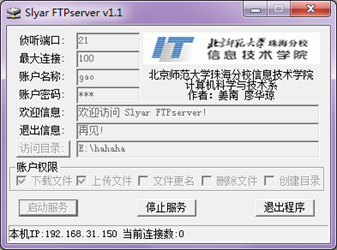

2.A同学架设FTP服务器，并设置用户名和密码，例如gao / 123





3.B同学在机器中安装Wireshark，并将其打开；之后用用户名和密码登陆A同学的FTP服务器，并上传一张图片。

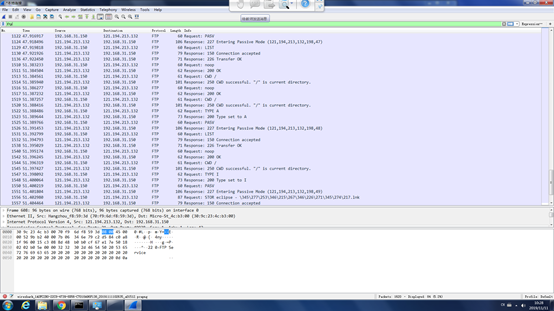

4.B同学停止Wireshark抓包，并和A同学一起分析数据包中的FTP登录过程，还原登录用户名和密码，以及上传文件。

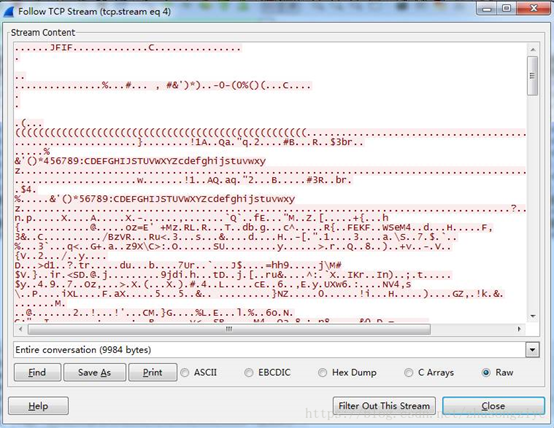

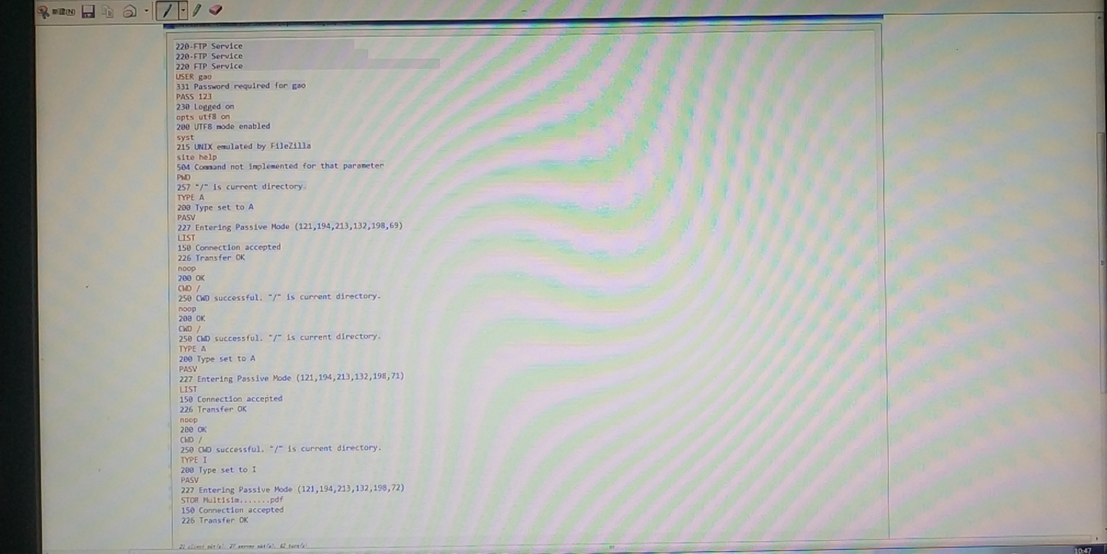

追踪流

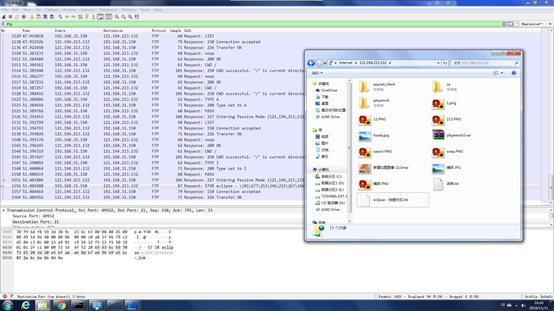

流分析

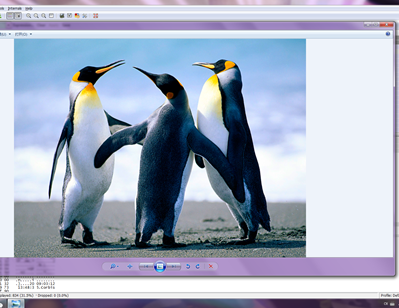

还原FTP传输文件如图所示
