ABB温度变送器TTR200使用踩坑经历

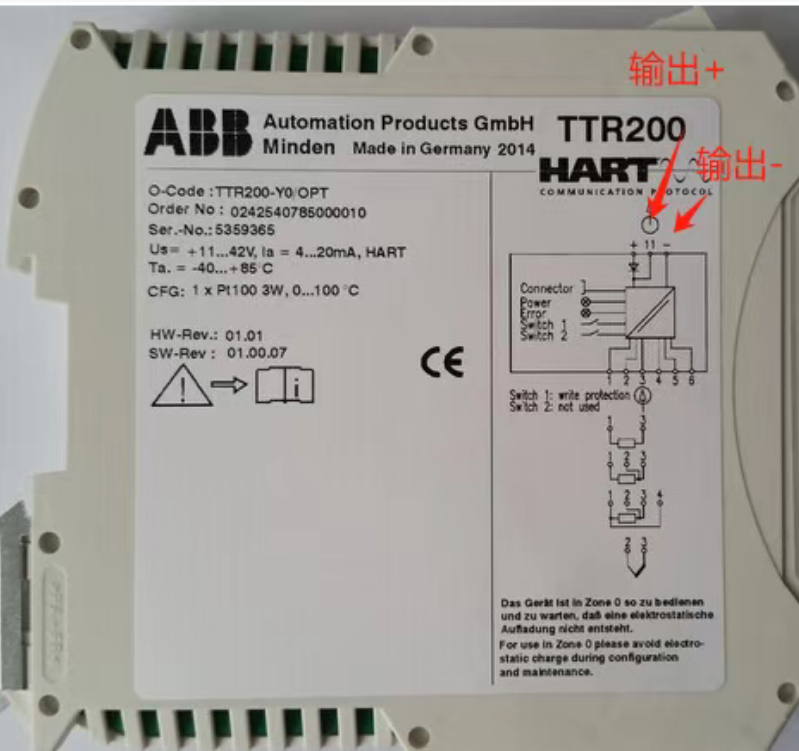

    前久因为现场RTD需要转换为4-20mA转换之后才能接入PLC，所选定产品为：ABB的TTR200系列温度变送器，拿到实物以后，实物的接线图如下：

    根据接线图接线，将24VDC电源的L+接入到端子+，24VDC的-接入到端子-，11和-分别作为反馈信号4-20mA的正和负接入到PLC的AI通道中。经过测试，变送器模块指示灯正常，但是该AI通道反馈的信号电流始终在4mA以下，并且会根据温度的变化而变大，但是不会超过4mA。

    问题排查：

    后来发现该模块为2线制电流接法，当前使用接入的AI模块为西门子ET200SP的AI 8*I 2/4-wire BA，模块接线图如下：

   根据以上图片，AI模块的1号端子接入TTR200的+，AI模块的9号端子接入TTR200的-，更改AI0为2线制仪表输入的硬件组态，经过测试后，温度显示正常。
