大疆智图生产的OSGB模型进Bentley的BIM平台

通过ContextCapture（CC）生产倾斜摄影成果，非常容易进入Bentley的BIM平台，因为它俩是一家嘛，只要在ContextCapture生产过程中，格式选择（Bentley Scalable Mesh (*.3SM）)即可，那么大疆智图的三维成果如何进入Bentley的BIM平台呢？

• Step 1 下载倾斜伴侣OSGBLab

  下载地址：http://www.osgblab.com。



• Step 2  OSGB转3MX

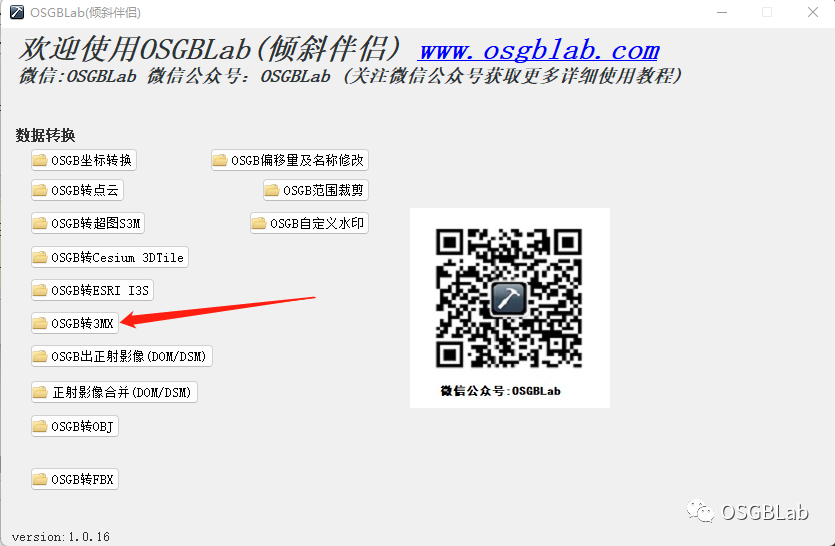

     点击软件首页中的"OSGB转3MX"，按钮。

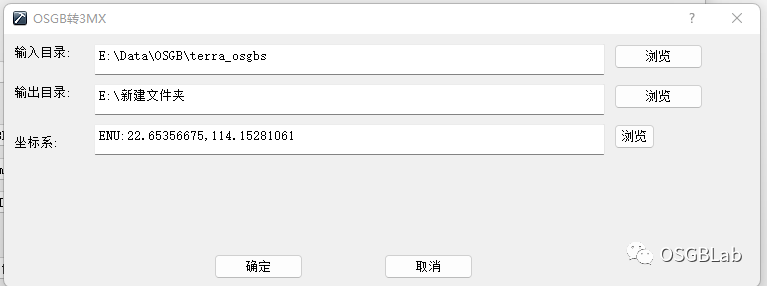

     设置好输入目录和输出目录后，软件会自动识别坐标系，如果需要更改坐标系，可以点击右侧浏览按钮选择坐标系，或者直接把prj文件中的坐标系定义赋值到文本框中。

这里需要特别注意，这个输入目录一定要选择metadata.xml所在目录，如果设置好输入目录后，坐标系文本框没自动填充OSGB坐标系，那肯定是输入目录选错了。

• Step 3 3MX转3SM

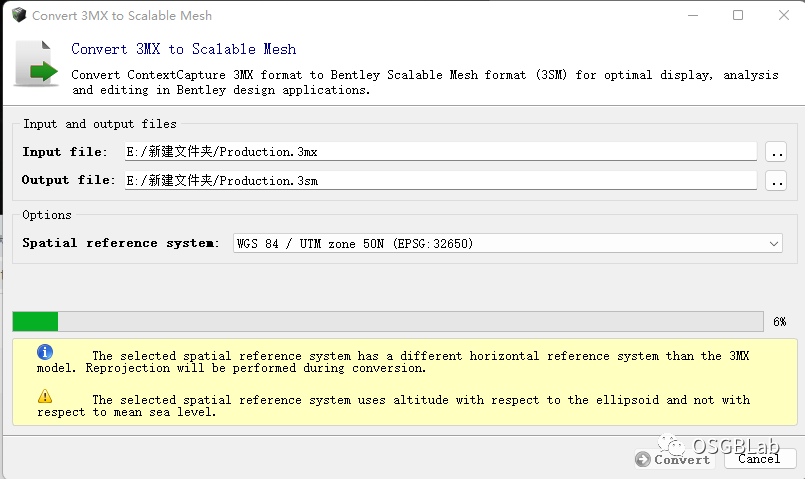

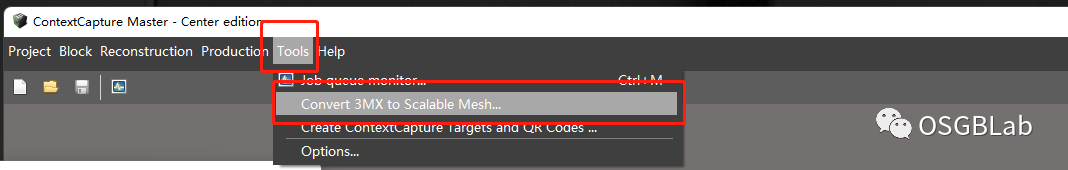

   打开ContextCapture Center Master，点击菜单栏中的

   Tools--> Convert 3MX to Scalable Mesh。













• Step4 进入Bentley BIM 平台

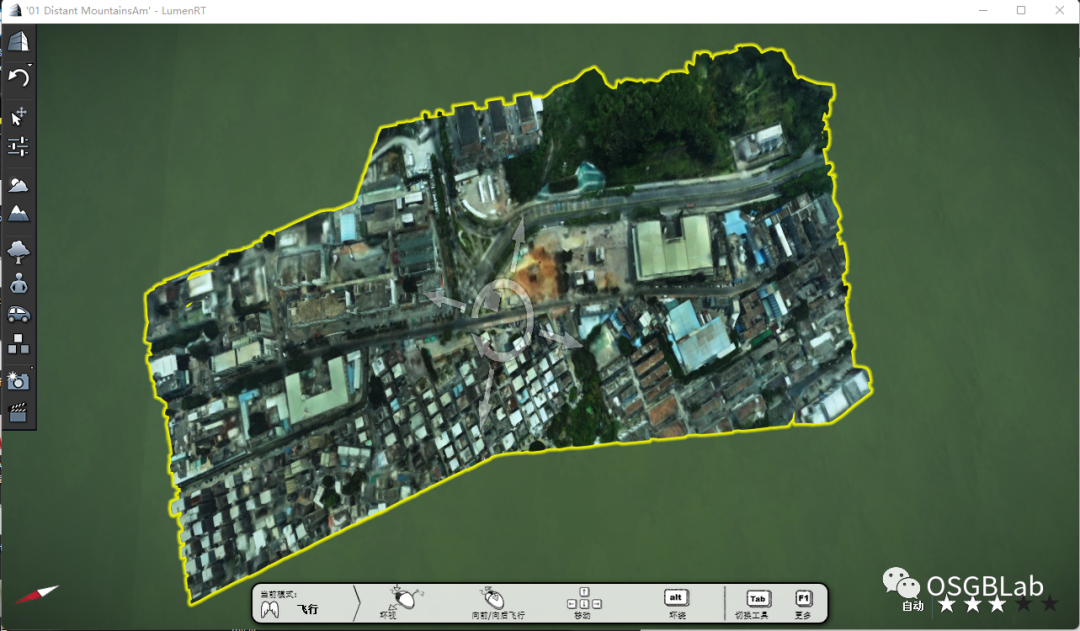

    这里我们以Bentley LumenRT CONNECT Edition为例说明如何进入Bentley BIM平台。按如下图所示步骤打开刚转换好的3sm文件。























至此，我们把大疆智图生产的OSGB完美的导入了Bentley的BIM平台，可以欢快的在Bentley的BIM平台下相关的设计操作，当然，大势智慧生产的OSGB以及瞰景Smart3D生产的OSGB用此种方法也是一样可以完美的进入Bentley的BIM平台。
