对OSGB倾斜摄影数据进行范围裁剪

在OSGB生产完成后，可能想要裁剪模型，只要其中的一部分模型数据，或者把场景边缘不太好的地方裁剪掉，OSGBLab能够完美的对OSGB倾斜摄影数据进行裁剪。

OSGBLab支持的裁剪多边形文件有以下三种：

• Esri ShapeFile(.shp)

• KML(.kml)

• 自定义文本(.txt)

其中txt文本中，每一行表示一个多边形的顶点，以英文逗号分割，如下所示：

1233,2444

1200,2400

1332,,2600

表示一个由三个顶点构成的多边形，自定义文本只支持一个多边形，且没有内环（洞）信息。

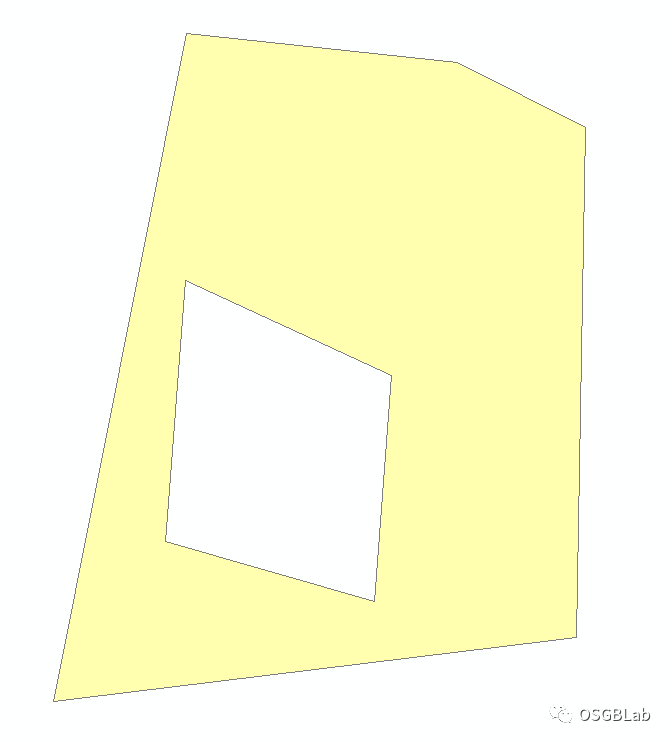

shp和kml支持多个多边形（Polygon，MultiPolyton），封闭多段线（Polyline，MultiPolyline）同时裁剪，并且支持如下带洞多边形裁剪：



因此如果条件允许，推荐使用shp或者kml进行osgb的裁剪。

首先下载软件：https://pan.baidu.com/s/1ZtoanNs1iHrYi2UkvjYwqA?pwd=1234

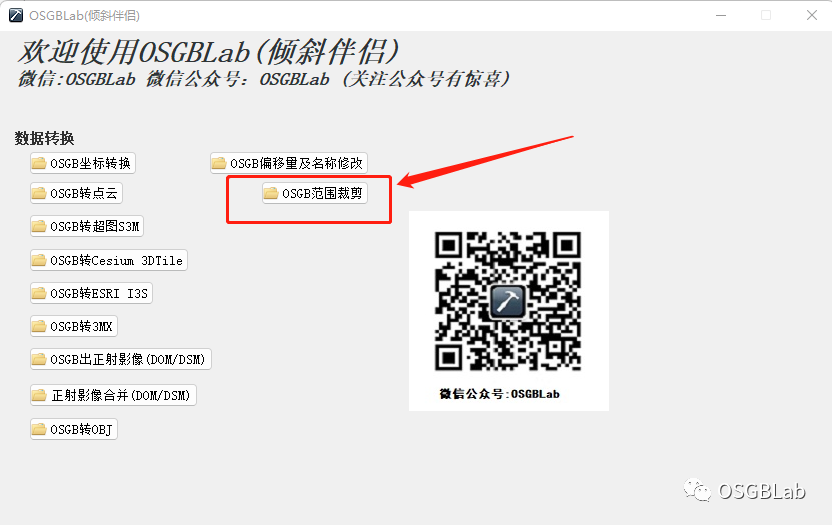

打开软件后点击[OSGB范围裁剪]







设置好输入目录，裁剪范围文件以及输出目录之后，点击确定即可得到需要的裁剪成果。

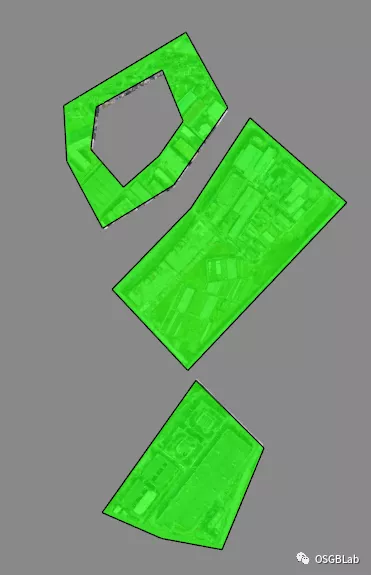

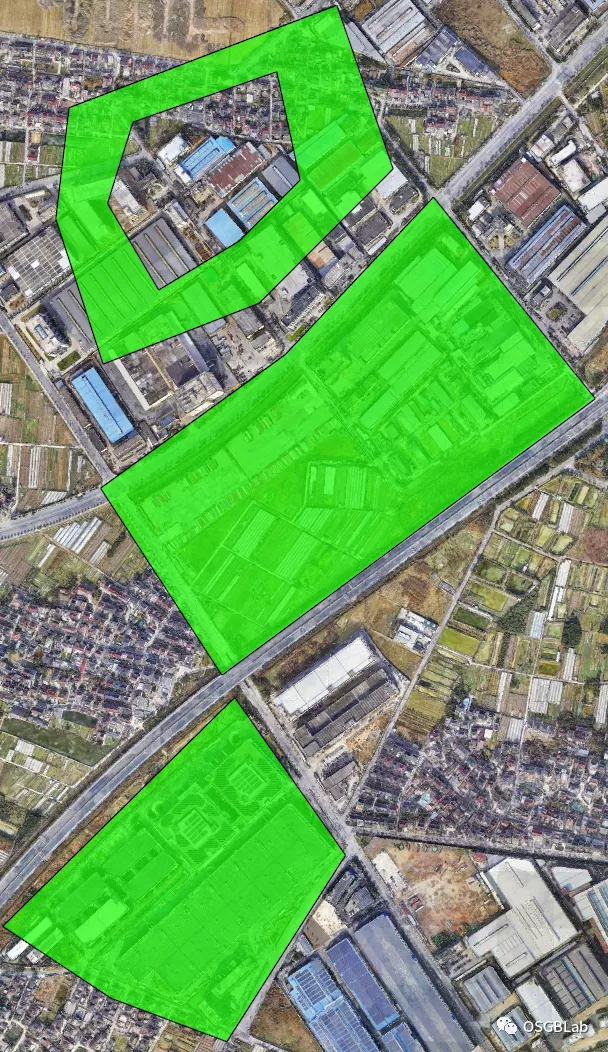

下图是裁剪前和裁剪后的效果图：

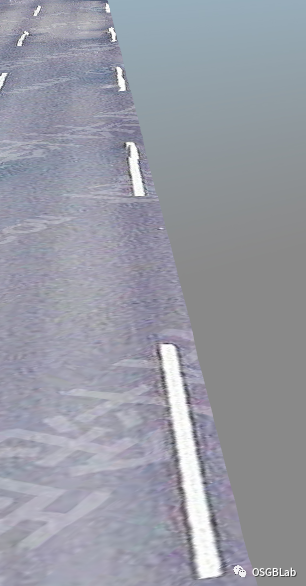

局部细节图如下图所示，裁剪线处非常整齐平整：
