【学习笔记】SystemVerilog 基本逻辑门电路测试

目录

• 1 基本逻辑门电路测试
  • 1.0 仿真激励文件testbench
  • 1.1 测试与非门逻辑功能
  • 1.2 测试或非门逻辑功能
  • 1.3 测试异或门逻辑功能
  • 1.4 测试同或门逻辑功能

1 基本逻辑门电路测试

1.0 仿真激励文件testbench

以下测试使用的testbench如下：

`timescale 1ns / 1ps

module tb_Lab1_test();
    logic A,B;
    logic C;
    parameter t = 100ns;
        initial begin
    A = 1'b0; B = 1'b0;
    #t A = 1'b0; B = 1'b1;
    #t A = 1'b1; B = 1'b0;
    #t A = 1'b1; B = 1'b1;
    end

    // 根据测试需求选择
    Lab1_nand tb_Lab1_test(.A(A),.B(B),.C(C));
    // Lab1_nor tb_Lab1_test(.A(A),.B(B),.C(C));
    // Lab1_xor tb_Lab1_test(.A(A),.B(B),.C(C));
    // Lab1_xnor tb_Lab1_test(.A(A),.B(B),.C(C));

endmodule

---

1.1 测试与非门逻辑功能

1. 编写与非门电路设计文件

module Lab1_nand(
     input logic A,B,
     output C
 );

 //逻辑门表达式如下
 assign C = ~ (A & B);

 //也可以使用SystemVerilog内置门级原语 nand g1(C,A,B);实现，在实验一中不推荐
 endmodule

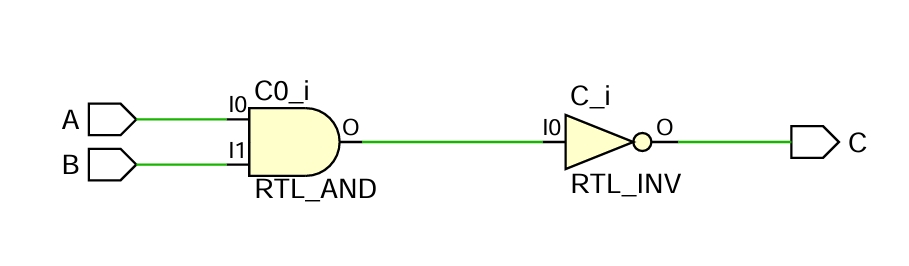

生成电路图如下：

2. 编写testbench文件. 点击跳转

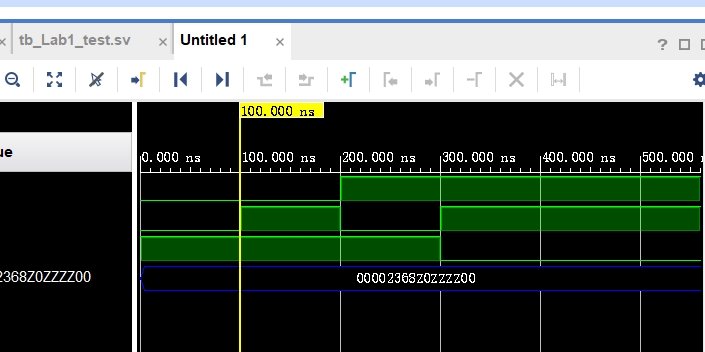

3. 测试并验证正确性.

• 功能验证：只有所有输入是高电平时，输出才是低电平；否则输出高电平.

A	B	C
0	0	1
0	1	1
1	0	1
1	1	0

---

1.2 测试或非门逻辑功能

1. 编写与非门电路设计文件

   module Lab1_nor(
       input logic A,B,
       output C
   );

   //逻辑门表达式如下
   assign C = ~ (A | B);

   //也可以使用SystemVerilog内置门级原语 nor g(C,A,B);实现，在实验一中不推荐

   endmodule

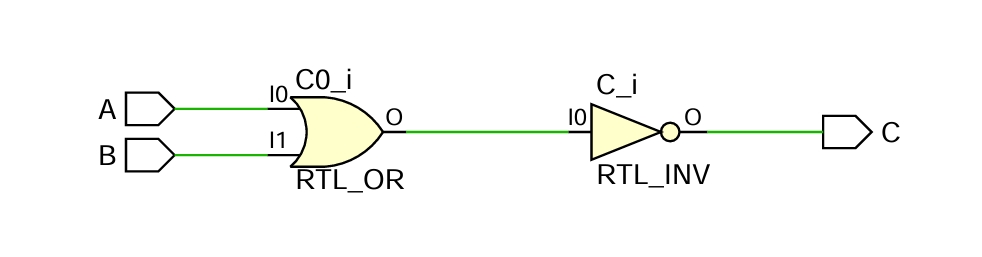

生成电路图如下：

2. 编写testbench文件. 点击跳转

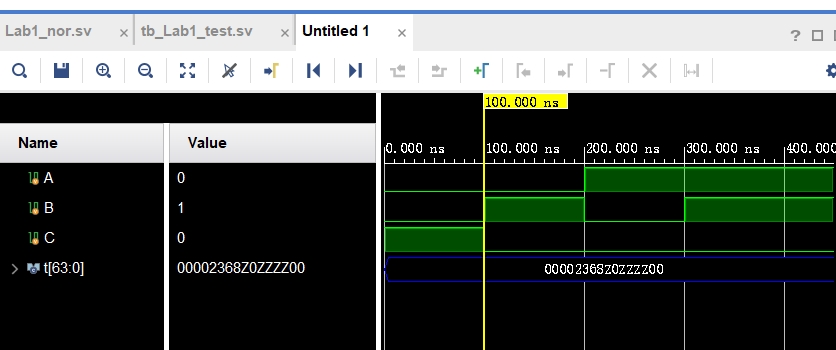

3. 测试并验证正确性.

   • 功能验证：只有当两个输入A和B为低电平时，输出为高电平；否则输出低电平；



   A	B	C
   0	0	1
   0	1	0
   1	0	0
   1	1	0

---

1.3 测试异或门逻辑功能

1. 编写与非门电路设计文件

   module Lab1_xor(
       input logic A,B,
       output C
   );

   //逻辑门表达式如下
   assign C = A ^ B;

   //也可以使用SystemVerilog内置门级原语 xor g(C,A,B);实现，在实验一中不推荐

   endmodule

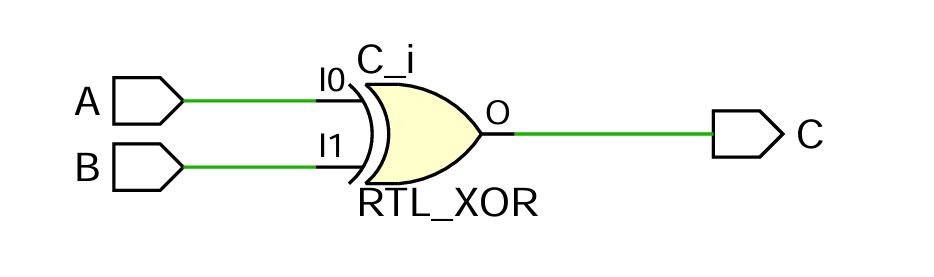

   生成电路图如下：



2. 编写testbench文件. 点击跳转

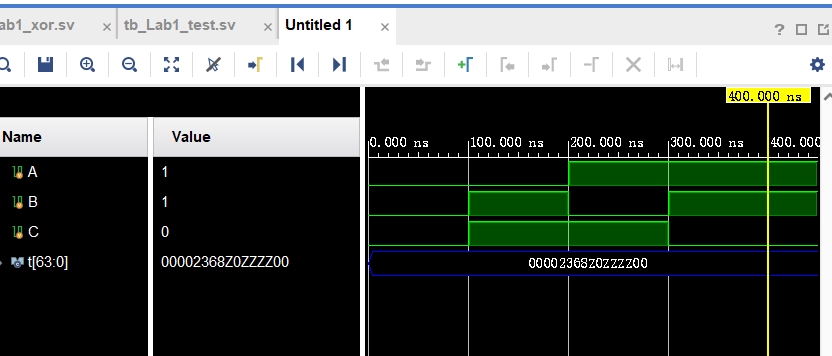

3. 测试并验证正确性.

   • 功能验证：若两个输入的电平相异，则输出为高电平；否则输出低电平.



   A	B	C
   0	0	0
   0	1	1
   1	0	1
   1	1	0

---

1.4 测试同或门逻辑功能

1. 编写与非门电路设计文件

   module Lab1_xnor(
       input logic A,B,
   output C
   );

   assign C = ~ (A ^ B);

   endmodule


   生成电路图如下：



2. 编写testbench文件. 点击跳转

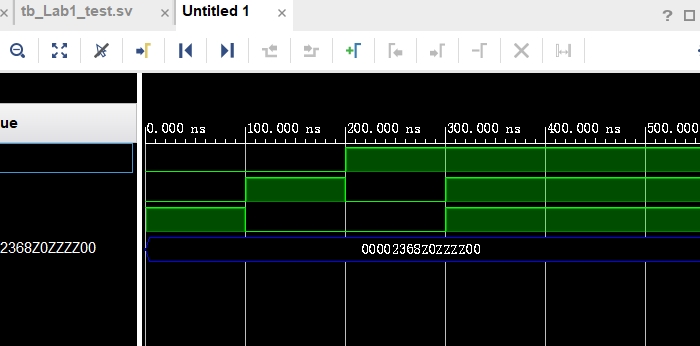

3. 测试并验证正确性.

   • 功能验证：当两个输入相同时，输出高电平；否则输出低电平.



   A	B	C
   0	0	1
   0	1	0
   1	0	0
   1	1	1
