RIP协议

　　RIP是路由信息协议（Routing Information Protocol）的简称，它是一种基于距离矢量（Distance-Vector）算法的协议，使用跳数作为度量来衡量到达目的网络的距离。RIP主要应用于规模较小的网络中。

工作原理：

　　

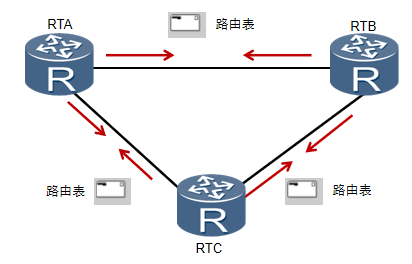

• 路由器运行RIP后，会首先发送路由更新请求，收到请求的路由器会发送自己的RIP路由进行响应。
• 网络稳定后，路由器会周期性（30秒）发送路由更新信息。

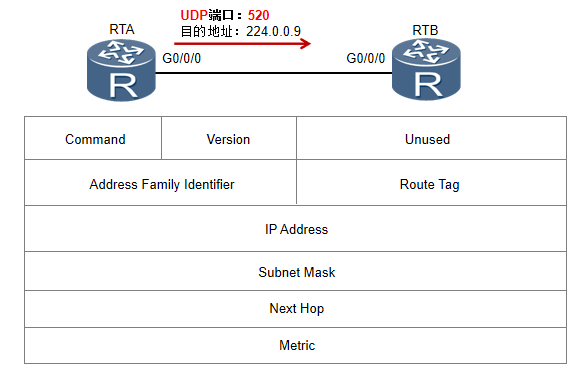

报文格式：

　　

 　　关键字段：

　　 　　AFI：地址族标识除了表示支持的协议类型外，还可以用来描述认证信息。

　　 　　Route tag：用于标记外部路由。

RIPv1和RIPv2的比较：

	VLSM/CIDR	报文发送方式	加密认证
RIPv1	不支持	广播	不支持
RIPv2	支持	广播或组播	明文认证和 MD5 密文认证

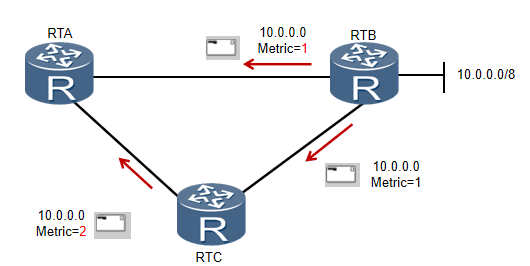

RIP度量：

　　

• 　　RIP使用跳数作为度量值来衡量到达目的网络的距离。 缺省情况下，直连网络的路由跳数为0。
• 　　当路由器发送路由更新时，会把度量值加1。RIP规定超过15跳为网络不可达。

　　将根据以下原则更新本路由器的RIP 路由表：

• 路由表中的每一路由项都对应了一个老化定时器，当路由项在 180 秒内没有任何更新时，定时器超时，该路由项的度量值变为不可达）。
• 当该路由项的下一跳不是该邻居路由器时，如果度量值将减少，则更新该路由项。
• 对于本路由表中不存在的路由项，如果度量值小于16，则在路由表中增加该路由项。
• 某路由项的度量值变为不可达后，该路由会在 Response 报文中发布四次（120 秒），然后从路由表中清除。

环路和避免：

　　

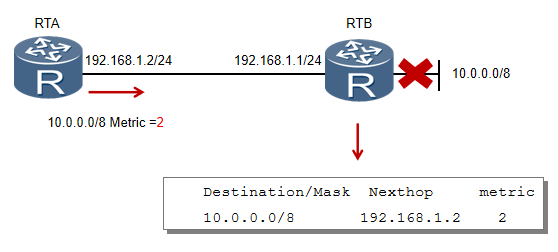

　　如图所示，RIP网络正常运行时，RTA会通过RTB学习到10.0.0.0/8网络的路由，度量值为1。一旦路由器RTB的直连网络10.0.0.0/8产生故障，RTB会立即检测到该故障，并认为该路由不可达。此时，RTA还没有收到该路由不可达的信息，于是会继续向RTB发送度量值为2的通往10.0.0.0/8的路由信息。RTB会学习此路由信息，认为可以通过RTA到达10.0.0.0/8网络。此后，RTB发送的更新路由表，又会导致RTA路由表的更新，RTA会新增一条度量值为3的10.0.0.0/8网络路由表项，从而形成路由环路。这个过程会持续下去，直到度量值为16。

水平分割：路由器从某个接口学到的路由，不会从该接口再发回给邻居路由器，避免环路产生。

病毒反转：毒性反转是指路由器从某个接口学到路由后，将该路由的跳数设置为16，并从原接收接口发回给邻居路由器。

　　本示例中，RTB向RTA通告了度量值为1的10.0.0.0/8路由，RTA在通告给RTB时将该路由度量值设为16。如果10.0.0.0/8网络发生故障，RTB便不会认为可以通过RTA到达10.0.0.0/8网络，因此就可以避免路由环路的产生。

触发更新：本地路由信息发生变化时，触发更新功能允许路由器立即发送触发更新报文给邻居路由器，来通知路由信息更新，而不需要等待更新定时器超时，从而加速了网络收敛。

常用配置命令：

　　基本配置：

[RTA]rip
[RTA-rip-1]version 2
[RTA-rip-1]network 10.0.0.0　　

　　修改度量值：

[RTC]interface GigabitEthernet 0/0/0
[RTC-GigabitEthernet0/0/0]rip metricin 2　　　　// 当路由到达下一跳接口时，路由器会将该路由条目的度量值加2，最后该路由的度量值为3。

[RTA]interface GigabitEthernet 0/0/0
[RTA-GigabitEthernet0/0/0]rip metricout 2　　　// 源路由器会将该路由条目的度量值设置为加2，然后发送给RTC。

　　水平分割&毒性逆转：

RTC]interface GigabitEthernet 0/0/0
[RTC-GigabitEthernet0/0/0]rip split-horizon　　　　// 缺省情况下，每个接口都启用了rip split-horizon命令（NBMA网络除外）以防止路由环路。
[RTC-GigabitEthernet0/0/0]rip poison-reverse

　　Output/ Input：

[RTA-GigabitEthernet0/0/0]undo rip output     　　　　// 禁止发送RIP报文。
[RTD-GigabitEthernet0/0/1]undo rip input    　　　　　// 禁止接收RIP报文

　　抑制端口：

[RTD]rip
[RTD-rip-1]silent-interface GigabitEthernet 0/0/1　　 // 配置G0/0/1接口为抑制状态，只接收RIP 报文。 此命令的优先级大于rip input和rip output。
