OSI网络模型、帧结构、MAC地址组成

• OSI——分层模型

　　

　　OSI，OSI RM（Open System Interconnection Reference Model，开放系统互连参考模型），是计算机网络通信的基础模型。

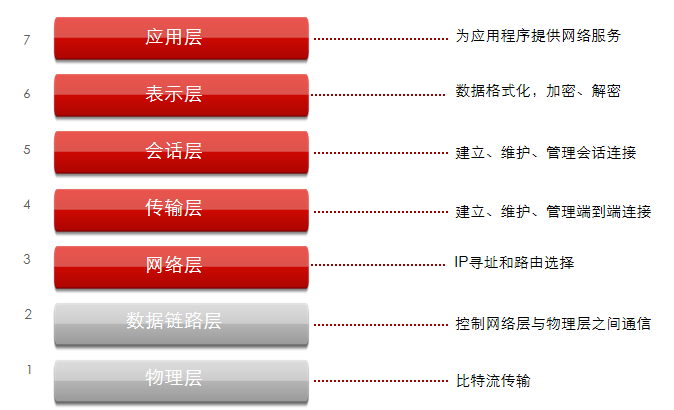

　　OSI参考模型各个层次的基本功能如下：

　　　　物理层：在设备之间传输比特流，规定了电平、速度和电缆针脚。

　　　　数据链路层：将比特组合成字节，再将字节组合成帧，使用链路层地址（以太网使用MAC地址）来访问介质，并进行差错检测。

　　　　网络层：提供逻辑地址，供路由器确定路径。

　　　　传输层：提供面向连接或非面向连接的数据传递以及进行重传前的差错检测。

　　　　会话层：负责建立、管理和终止表示层实体之间的通信会话。该层的通信由不同设备中的应用程序之间的服务请求和响应组成。

　　　　表示层：提供各种用于应用层数据的编码和转换功能，确保一个系统的应用层发送的数据能被另一个系统的应用层识别。

　　　　应用层：OSI参考模型中最靠近用户的一层，为应用程序提供网络服务。

• TCP/IP

　　





 　　　　封装：协议栈逐层向下传递数据，并添加报头和报尾的过程。解封装：由下到上，依次剥开每层的协议报文的头和尾。

1. 　　在传输层添加TCP报头后得到的PDU被称为Segment（数据段）；
2. 　　数据段被传递给网络层，网络层添加IP报头得到的PDU被称为Packet（数据包）；
3. 　　数据包被传递到数据链路层，封装数据链路层报头得到的PDU被称为Frame（数据帧）；
4. 　　最后，帧被转换为比特，通过网络介质传输。

• 数据帧

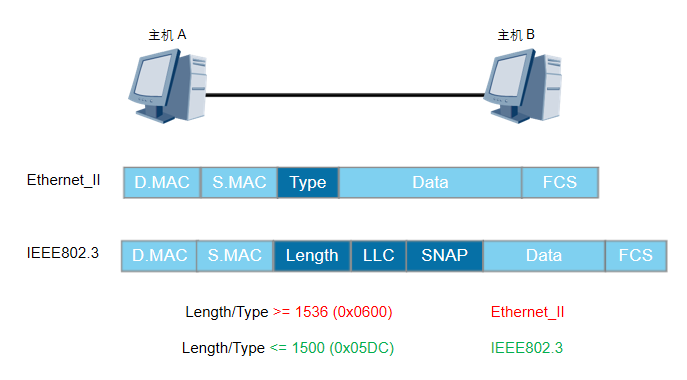

　　以太网上使用两种标准帧格式分别是：Ethernet II帧  和 IEEE802.3

　　



　　　　区别：类型字段值Type不同，Ethernet_II  >= 1536 ；802.3 <= 1500

　　　　常见的以太网帧Type字段值 ：IP = 0x0800 (2048)；ARP = 0x0806（2054）

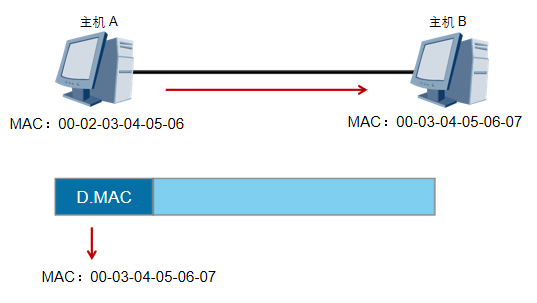

•  　MAC

　　　　数据链路层基于MAC地址进行帧的传输，MAC地址有48个bit构成，前24个bit由IEEE分配给设备商固定的组织唯一标识符（OUI，Organizationally Unique Identifier），剩下的24位序列号由厂商自己分配。
