移动物体监控系统(Part4)——嵌入式web服务器开发
接上一篇《移动物体监控系统(Part3)——监控主系统设计与开发》的项目总结，本文接着讲解：嵌入式web服务器开发。
一、BOA嵌入式服务器移植
1、BOA简介
Boa是一种非常小巧的Web服务器，也是目前嵌入式领域比较流行的web服务器；其可执行代码只有大约60KB左右。作为一种单任务Web服务器，Boa只能依次完成用户的请求，而不会fork出新的进程来处理并发连接请求。但Boa支持CGI，能够为CGI程序fork出一个进程来执行,Boa的设计目标是速度和安全。（摘自百度文库https://zhidao.baidu.com/question/176630833490048884.html）
Boa源码下载地址: http://www.boa.org/
2、编译BOA
一般常用的web服务器有三种：Boa、lighttpd、shttpd；本项目选用BOA服务器。接下来进行配置与编译。
（1）在Linux终端下，将boa-0.94.13.tar.gz源码包放到project1/ Sprint4文件（自己建立的项目文件）下，并解压；
（2）进入boa-0.94.13/src文件下，执行./configure命令即可生成编译boa所必须的配置文件以及一些源代码和Makefile文件；
（3）修改Makefile，找到CC=gcc，将其改成CC = arm-linux-gcc（交叉编译链）；
（4）由于BOA代码本身存在一些问题，需要对配置文件修改，打开配置文件下的util.c文件；
将util.c的第100行注释掉，改为
//time_offset = TIMEZONE_OFFSET(t);（注释掉）
time_offset = 0;（改正后）
（5）执行“make“后，将生成的boa文件拷贝到开发板根文件系统/home/rootfs/sbin/中；在SecureCRT下，键入“reboot”重启开发板，
3、BOA的配置
将配置文件Liinux终端上的boa.conf 移动到Tiny6410开发板根目录的 /etc/boa/ （自己建立这个文件）目录下；
在SecureCRT下运行“boa”时提示出现错误，需配置修改该文件，配置如下表所示：
|
选项名 |
说明 |
|
Port |
监听的端口号，缺省都是80，一般无需修改。 |
|
User |
作为哪个用户组运行，即它拥有该用户组的权限，一般都是nobody，需要/etc/passwd中有nobody用户。所以这里我们将其注释掉。 |
|
Group |
作为哪个用户组运行，即它拥有该用户组的权限，一般都是nogroup，需要在/etc/group文件中有nogroup组。也注释掉。 |
|
ErrorLog |
错误日志文件。如果没有以/开始，则表示从服务器的根路径开始。如果不需要错误日志，则用/dev/null。设置为/dev/console表示错误信息打印到终端。在调试阶段建议改成/dev/console，调试稳定以后改成null或者具体的文件。 |
|
AccessLog |
访问日志文件。如果没有以/开始，则表示从服务器的根路径开始。如果不需要错误日志，则用/dev/null或直接注释掉。 |
|
DocumentRoot |
HTML文档的主目录，非常重要，boa毕竟是为网页服务的，所以这个参数指明了开发板上什么地方有网页文件，如果不指定正确的html文件的存放路径，访问会出错。如果没有以/开始，则表示从服务器的根路径开始。这里拷贝我们提供的web目录到开发板的文件系统根目录即可，因此这里设置为/web/。 |
|
MimeTypes |
指明mime.types文件位置。如果没有以/开始，则表示从服务器的根路径开始。可以注释掉避免使用mime.types文件，此时需要用AddType在本文件里指明。实际上就是一个媒体文件，我们设置为/dev/null。 |
|
DefaultType |
文件扩展名没有或未知的话，使用的缺省MIME类型。 |
|
ScriptAlias |
指明CGI脚本的虚拟路径对应的实际路径。一般所有CGI脚本都要放在实际路径里，用户访问执行时输入站点+虚拟路径+CGI脚本名。 |
一、 CGI快速入门-网页控制LED
1、CGI简介
CGI(Common Gateway Interface: 公用网关接口)规定了Web服务器调用其他可执行程序(CGI 程序)的接口协议标准。Web服务器通过调用CGI程序实现和Web浏览器的交互,也就是CGI程序接受Web浏览器发送给Web服务器的信息,进行处理, 将响应结果再回送给Web服务器及Web浏览器。CGI程序一般完成Web网页中表单(Form)数据的处理、数据库查询和实现与传统应用系统的集成等工作。（摘自https://blog.csdn.net/xiaominthere/article/details/32328589）
在嵌入式领域，要想实现远程控制某个嵌入式设备，首选CGI的方式进行网页的动态交互。
2、CGI移植
（1）在Linux终端下，将cgic205.tar.gz源码包放到project1/ Sprint4文件下，并解压；
（2）进入cgic205源码目录，修改Makefile，将其中的编译器改为arm-Linux- ；
（3）执行“make”，生成了libcgic.a库，并将其拷贝开发板根目录/home/rootfs/lib/下；
（4）BOA配置文件修改（boa.conf） ---->>>> scriptAlias /cam/ /web/cam/ （指明CGI程序路径）
（5）运行boa程序，在pc的浏览器上输入开发板IP地址 /cam/cgictest.cgi，网页正常打开则表明boa和cgic移植成功。
3、使用CGI通过网页对开发板点灯
点灯程序（Led.c）如下所示：
int cgiMain()
{
int fd,led_control,led_state;
char *data;
/*输出HTML格式的内容以便反馈给浏览器*/
cgiHeaderContentType("text/html");
fprintf(cgiOut, "<HTML><HEAD>\n");
fprintf(cgiOut, "<TITLE>LED CGI</TITLE></HEAD>\n");
fprintf(cgiOut, "<BODY>");
fprintf(cgiOut, "<H1>Control Led Ok!</H1>");
fprintf(cgiOut, "</BODY>\n");
fprintf(cgiOut, "</HTML>\n");
/*获取环境变量*/
data = getenv("QUERY_STRING");
/*从获取到的环境变量里面按格式提取所需变量的值*/
sscanf(data,"led_control=%d&led_state=%d",&led_control,&led_state);
printf("led_control=%d\n",led_control);
printf("led_control=%d\n",led_state);
/*打开开发板的LED*/
fd = open("/dev/leds",0);
/*根据浏览器的输入控制相应的eLED*/
ioctl(fd,led_state,led_control);
/*关闭LED*/
close(fd);
点灯的可视网页界面为HTML界面，部分程序如下（可供参考）：
<meta http-equiv="Content-Type" content="text/html; charset=gb2312">
<head>
<title>web控制开发板LED</title>
</head>
<body>
<h1 align="center">WEB控制LED</h1>
<form action="/cam/led.cgi" method="get">
<p align="center">
请输入需要控制的LED灯 <input type="text" name="led_control"/>
</p>
<p align="center">
请输入控制LED的动作 <input type="text" name="led_state"/>
</p>
<p align="center"><input type="submit" value="sure"/>
<input type="reset" value="back"/>
</p>
</form>
</body>
将编写好的Led.c控制程序进行编译，在linux终端下键入“arm-linux-gcc –L ./cgic205/ -lcgic –I ./cgic205/（使用的库） led.c –o led.cgi”编译程序；编程无误后，将led.cgi拷贝到根文件系统/web/cam/中去，进行测试；
4、CGI程序设计
接下来，主要针对CGI程序设计框架进行讲解：
4.1、在网页界面上输出一帧监控图片
在cgiMain()主函数中，设计思路如下：
（1） printf_file(cgiOut,"../top.html"); // 给监控界面加头top.html，比如监控界面的名字（Mr_Zhang的监控界面），控制功能等等；
（2）遍历/mnt/sd（采集图片存放文件）目录图片，将文件名加入待显示列表g_img[n]
打开图片存储目录
读取目录中的一个文件
判断文件名的后缀是不是“jpg”
如果是jpg文件就将文件名加入g_img列表
重复步骤2直到读取完存储目录下的所有文件
返回所有jpg文件的数量
（3）处理用户的选择请求
（4）显示采集图片
void show_pic(int start,int end,int total)
{
int i;
int j=0;
fprintf(cgiOut,"<tr>");
fprintf(cgiOut,"<td align=center>");
fprintf(cgiOut,"<table border=\"1\">");
for(i=start;i<end+1;i++) //四个图片一行
{
if ((j%4)==0)
{
fprintf(cgiOut,"<tr>");
fprintf(cgiOut,"<td>");
}
j++;
fprintf(cgiOut, "<img src=\"/sd/%s\" width=\"160\" height=\"120\" />",g_img[i].name);
} //显示图像
fprintf(cgiOut,"</table>");
fprintf(cgiOut,"</td>");
fprintf(cgiOut,"</tr>");
}
（5） printf_file(cgiOut,"../bottom.html")； //给监控界面加头bottom.html，比如设计人之类的信息（Mr_Zhang），图片翻页功能等等；
程序编译完成后，在linux终端下键入“arm-linux-gcc –L ./cgic205/ -lcgic –I ./cgic205/（使用的库） image.c –o image.cgi”编译程序；编程无误后，将image.cgi拷贝到根文件系统/web/cam/（第1项所配置）中去。 运行后，在网页中可以成功读取一帧图片。

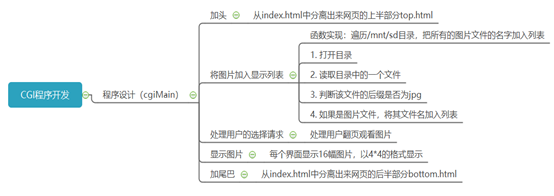

整体设计框架如下：
4.2、在网页界面上嵌入视频
（1）在cgiMain()中调用show_mymovie( ) 函数；
show_mymovie( ) 参数为total // total为 “ .avi ” 格式视频存放文件；
total = list_avi("/mnt/sd", "avi"); // 存放在/mnt/sd中；
（2）show_mymovie( ) 函数：
void show_movie(int nr, int total) //将监控视频放置在网页界面上
{
int i, j = 0;
if (nr > total - 1)
return;
fprintf(cgiOut, "<tr>");
fprintf(cgiOut, "<td align=center>");
fprintf(cgiOut, "<embed src=\"/sd/%s\" autostart=true loop=true width=\"640\" height=\"480\">", g_avi[nr].name);
fprintf(cgiOut, "</td>");
fprintf(cgiOut, "</tr>");
}
最后，将编写好的显示视频的movie.c文件编译成cgi文件以后，将movie.cgi拷贝到根文件系统/web/cam中去。 运行后，在网页中可以成功读取监控视频。
到此，《移动物体监控系统》的整个项目就结束了。
接下来，进行《网络安全传输系统》项目的经验分享！！！ 具体内容，详见我的下篇文章。
文章内容如有雷同，纯属巧合；涉及雷同的内容，作者可私聊我，我自会添上“引用”声明，感谢大家关注！
