Cortex-M3/M4微处理器的功能模块

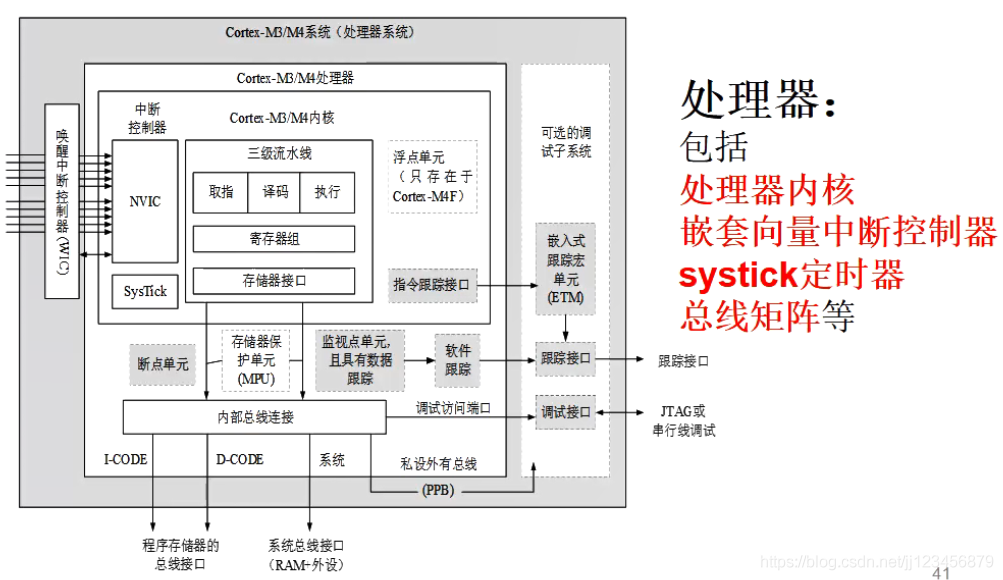

微控制器的核心就是处理器。下面是Cortex-M3/M4微处理器的功能模块：（实线模块为必要的，虚线模块为可选）





（1）处理器顶层有多个总线接口：

I-CODE总线：指令总线，用来访问程序储存器获取指令
D-CODE总线：数据总线，用来访问程序储存器读取立即数，以及进行调试器访问操作
系统总线：访问RAM和外设，以进行读写数据
私有外设总线（PPB总线）：使用先进结构协议来访问外设
（2）处理器内核

处理器内核主要涉及流水线操作、寄存器组和存储器接口，是实现RISC指令集的硬件架构基础。

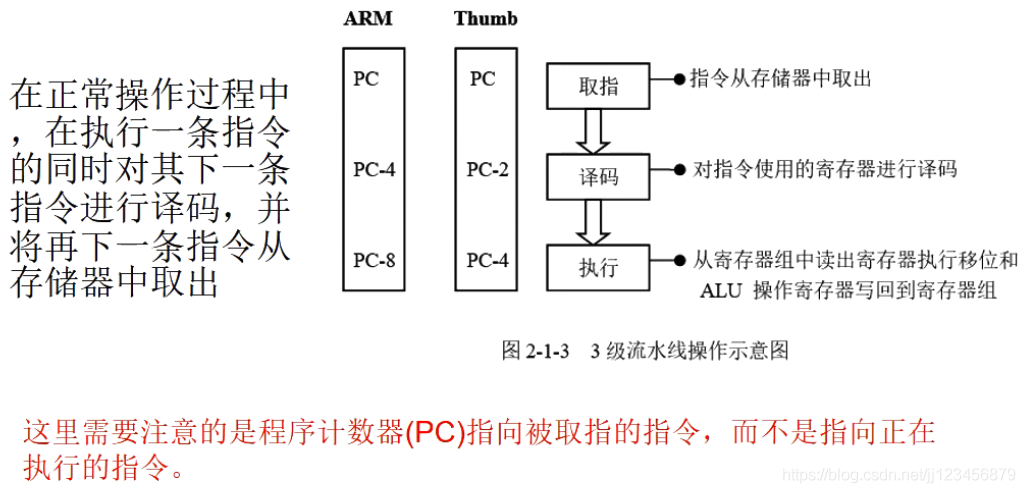

（PC是程序计数器，指向被取指的指令，也就是正在译码的指令的下一条指令，是正在执行的指令的下两条指令）





（3）嵌套向量中断控制器是为低延迟实现异常处理处理提供了方便。

主要有以下特征：
• 可配置1~240个外部中断
• 可配置优先级位数3~8位
• 支持电平和脉冲（边沿）中断
• 可以动态重新分配中断优先级
• 优先级分组
• 支持尾链中断
• 进入中断时，处理器状态自动保存，退出中断时状态自动恢复，无额外指令开销
————————————————
