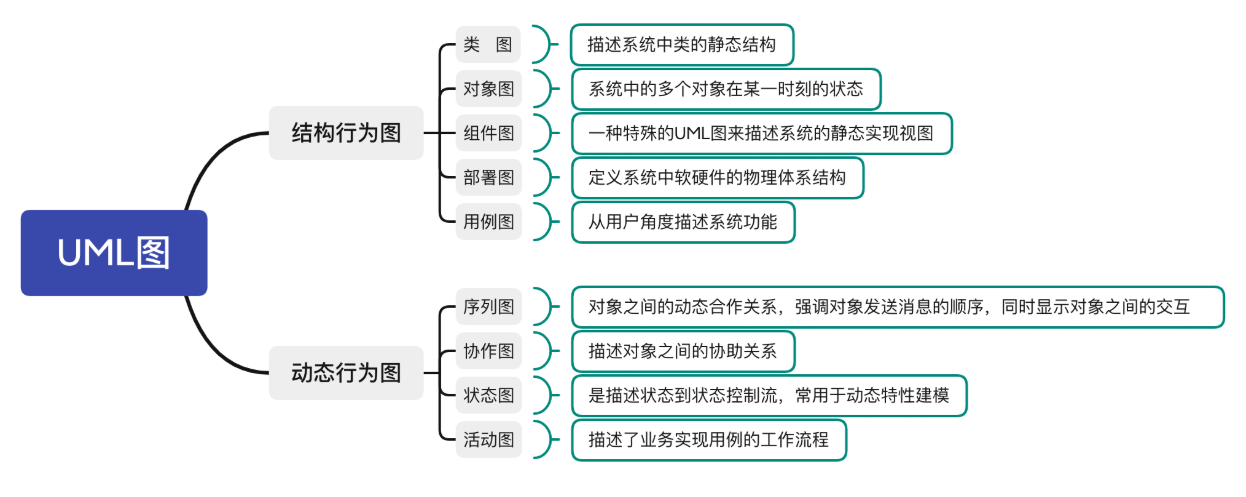

九种常见UML图

类图（Class Diagram）

> 统一建模语言（UML）中最基础、最常用的结构建模图，用于描述系统的静态结构。

1. 核心定义

类图通过展示
类 | 接口 | 属性 | 操作 | 关系
来刻画面向对象系统的静态结构，是

可视化工具
设计蓝图
代码生成的直接依据
文档与沟通标准

2. 组成元素

元素	语法片段	说明
类	`ClassName`	封装属性+操作的对象模板
接口	`<<interface>> InterfaceName`	仅定义操作规范，无实现
属性	`- name : Type [multiplicity]`	对象状态
操作	`+ method(p : T) : R`	对象行为
关系	见下表	类与类之间的语义连接

3. 关系类型速查

关系	箭头/线	语义	示例
关联	`A ── B`	长期知道/使用	学生 — 课程
聚合	`A ◇─ B`	整体-部分（弱）	大学 ◇— 学院
组合	`A ◆─ B`	整体-部分（强）	房子 ◆— 房间
继承	`A △─> B`	一般/特殊	猫 △—> 动物
实现	`A △-- B`	类实现接口	Service △-- Runnable
依赖	`A ···> B`	临时使用	参数、局部变量

4. 可见性符号

符号	可见性	语言关键字
`+`	public	public
`-`	private	private
`#`	protected	protected
`~`	package	(default)

5. 建模层次

概念层 – 业务领域实体（无技术细节）
说明层 – 系统职责与接口（分析）
实现层 – 接近代码（类型、可见性、方法签名）

6. 典型用途

面向对象系统设计（OOD）
数据库概念建模（可转 ER）
框架 / API 设计
代码逆向工程（生成图）
教学、文档、评审

7. 一句话总结

> 类图是面向对象系统的 “骨架图”，定义了谁由什么组成、如何协作，是连接需求、设计与代码的桥梁。

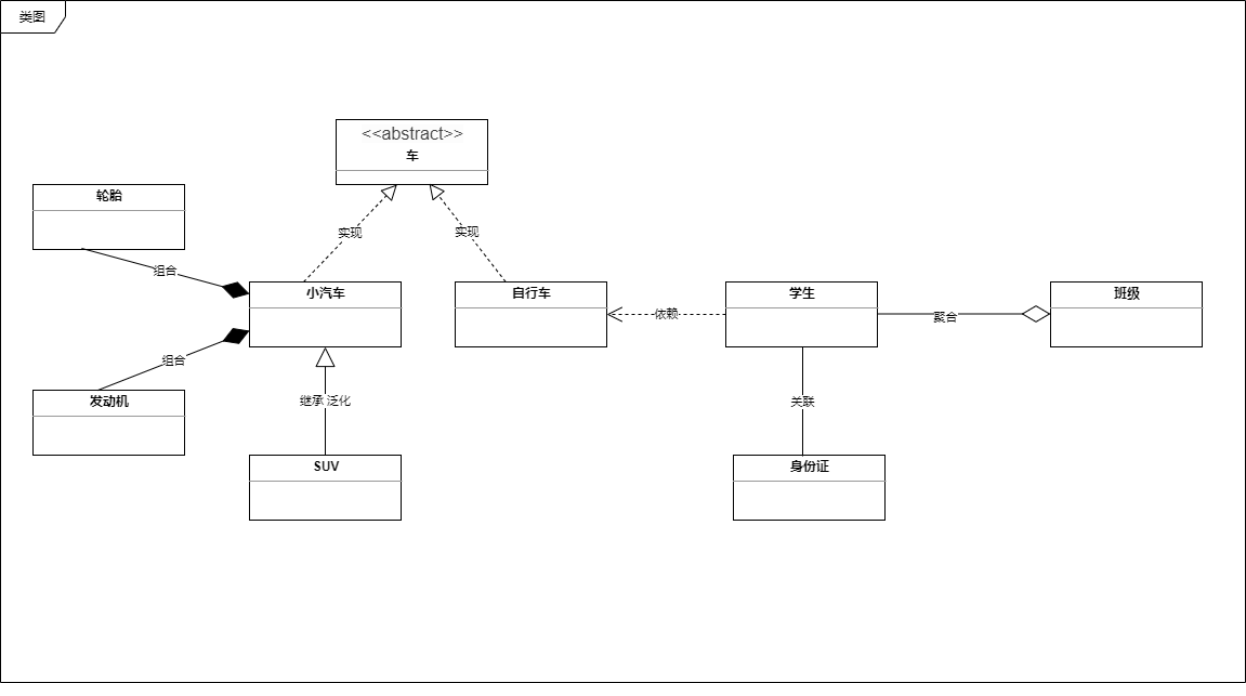

类图图示

车的类图结构为<>，表示车是一个抽象类；
它有两个继承类：小汽车和自行车；它们之间的关系为实现关系，使用带空心箭头的虚线表示；
小汽车为与SUV之间也是继承关系，它们之间的关系为泛化关系，使用带空心箭头的实线表示；
小汽车与发动机之间是组合关系，使用带实心箭头的实线表示；
学生与班级之间是聚合关系，使用带空心箭头的实线表示；
学生与身份证之间为关联关系，使用一根实线表示；
学生上学需要用到自行车，与自行车是一种依赖关系，使用带箭头的虚线表示；

对象图（Object Diagram）

> UML 结构建模图之一，描述系统在某一具体时刻（快照）存活的对象及其相互关系。

1. 核心定义

对象图是类图的实例化（Instance Level）。
展示 “此刻有哪些对象、对象的当前值、对象之间的链接”。
仅反映静态快照，不表达交互顺序；随系统运行而动态变化，因而生命周期有限。

2. 与类图的 3 句话对比

维度	类图	对象图
抽象级别	类型层（Type）	实例层（Instance）
内容	类、接口、属性模板、操作、关系	对象、属性当前值、链接
存在时间	设计期永久有效	运行期某一时刻快照

3. 组成元素

元素	语法片段	说明
对象	`objectName : ClassName` 或 `:ClassName`	类的实例，可匿名
属性值	`attribute = value`	对象在快照时刻的具体状态
链接（Link）	实线 `─`	实例级别的关联，称为 Link（类图是 Association）
槽（Slot）	属性-值对列表	存储在对象分栏内

4. 关系表示速查

关系	符号	语义	示例
链接	`obj1 ── obj2`	实例间引用/连接	`alice ── cs101`
继承实例	无特殊符号	通过对象类型隐式体现	`:Cat` 对象即 `:Animal` 的子实例
实现实例	同上	对象实现某接口	`printer : Printable`

5. 可见性 & 多重性

无可见性符号（对象已封装，仅展示当前值）。
多重性在对象图中不出现（每个对象都是单个实例）。

6. 建模层次与用途

层次	目的	场景示例
分析	验证类图是否满足业务场景	“注册课程”快照：学生 alice 链接课程 cs101
设计	演示复杂数据结构在内存中的映像	树、图、链表某一时刻布局
测试	作为单元测试期望状态的可视化	执行某方法后对象图应如右图

7. 生命周期特点

只在系统运行的一段区间内有效；
可随调试器、日志、序列化数据捕获；
常被用作运行时验证类图设计的合理性。

8. 一句话总结

> 对象图是类图的 “快照”：把抽象模板具体化，让开发者在某一真实时刻看到活生生的对象与链接，用于验证、讲解与测试。

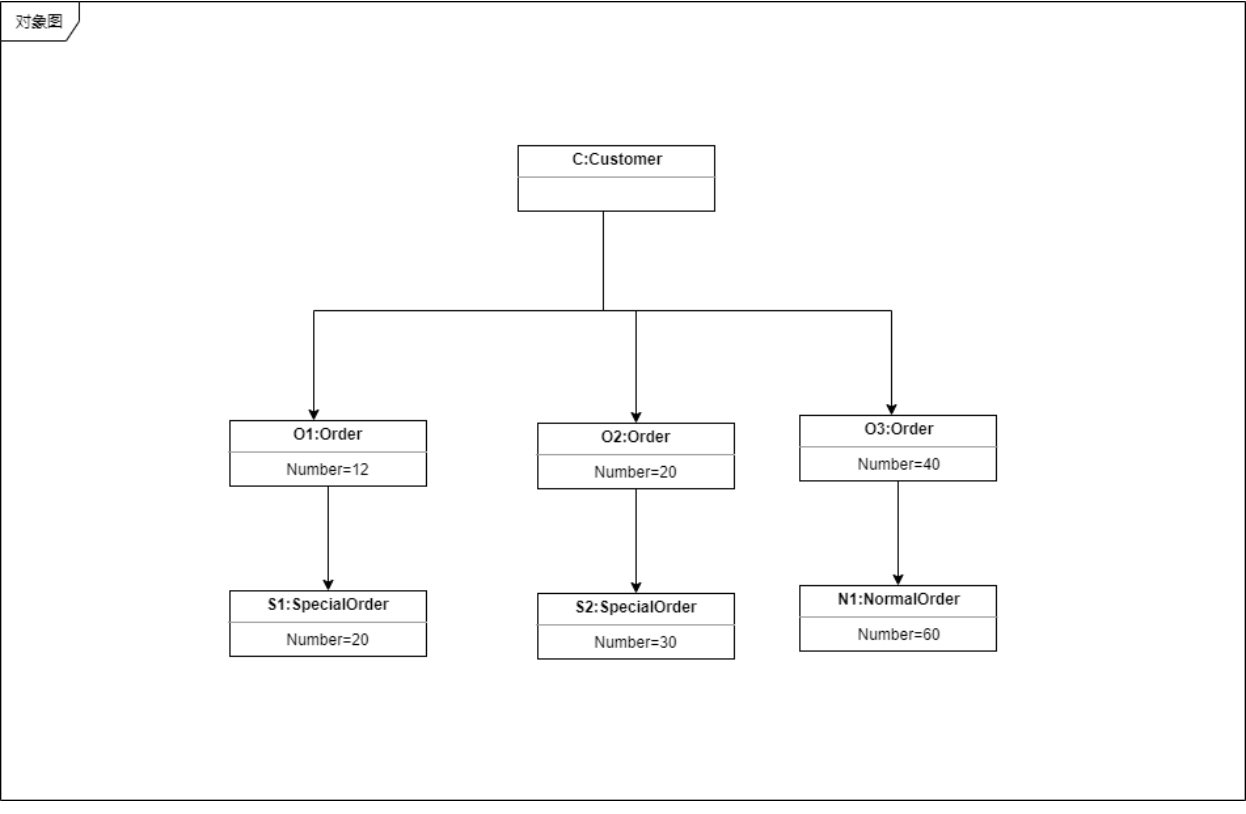

对象图图示

上面的对象图代表订单管理系统，顾客在一个特定的时间下单。它具有顾客、订单、特殊订单和一般订单四个对象。现在客户对象（C）是与三个订单对象（O1，O2和O3）。这些订单对象相关联的特殊订单和一般订单对象（S1，S2和N1）。顾客具有以下三个具有不同数目的订单（12，32和40），用于所考虑的特定的时间。

UML 组件图（Component Diagram）

> 又称构件图，描述软件系统物理的、可替换的、可部署的模块（组件）及其接口、依赖、组装关系，提供高层次架构视图与实现路标。

1. 核心定义

组件图展示运行时物理模块（如 DLL、JAR、EXE、微服务镜像）如何

实现和使用接口
通过端口与连接器组装
支持增量式开发、独立部署与热替换

2. 组成元素速查

元素	表示法	说明
组件（Component）	`<<component>>` 矩形或「组件」图标	物理可替换模块，封装实现
接口（Interface）	圆圈（供给）或半圆（需求）	组件对外/对内契约
端口（Port）	小正方形置于边界	组件的交互点，可命名
连接器（Connector）	实线/装配链/委托链	端口-端口、组件-接口之间的运行时连接
关系（Relationship）	依赖、装配、委托	见下表

3. 关系类型

关系	符号	语义	示例
装配（Assembly）	`●──○`	需求接口连接到供给接口	`OrderService ●──○ PaymentAPI`
委托（Delegation）	实线+<<delegate>>	把外部调用转发到内部组件	容器组件委托到子模块
依赖（Dependency）	虚线箭头	编译/运行时依赖	`WebApp ···> Logging.jar`

4. 层级化视图

黑盒 – 仅显示组件名与接口（对外可见）
灰盒 – 暴露端口与关键接口（架构评审）
白盒 – 展开内部子组件与连线（详细设计）

5. 典型用途

阶段	用途
架构设计	划分可执行/可部署单元，定义对外契约
任务分配	按组件切分团队/模块，明确依赖与接口责任人
构建脚本	指导 Maven/Gradle 模块、Docker 镜像划分
部署规划	映射到节点、容器、微服务拓扑
遗留系统	反向工程得到现有 JAR/DLL 依赖图

6. 与其他图的区别

图	关注点
类图	静态类型结构（类、继承、关联）
组件图	物理模块划分与接口组装
部署图	节点/硬件上的实际部署位置

7. 一句话总结

> 组件图是 “物理拼装说明书”：它告诉开发者系统由哪些可替换的二进制构件构成，它们通过何种接口、端口与连接器协同工作，为增量交付、独立部署提供架构路标。

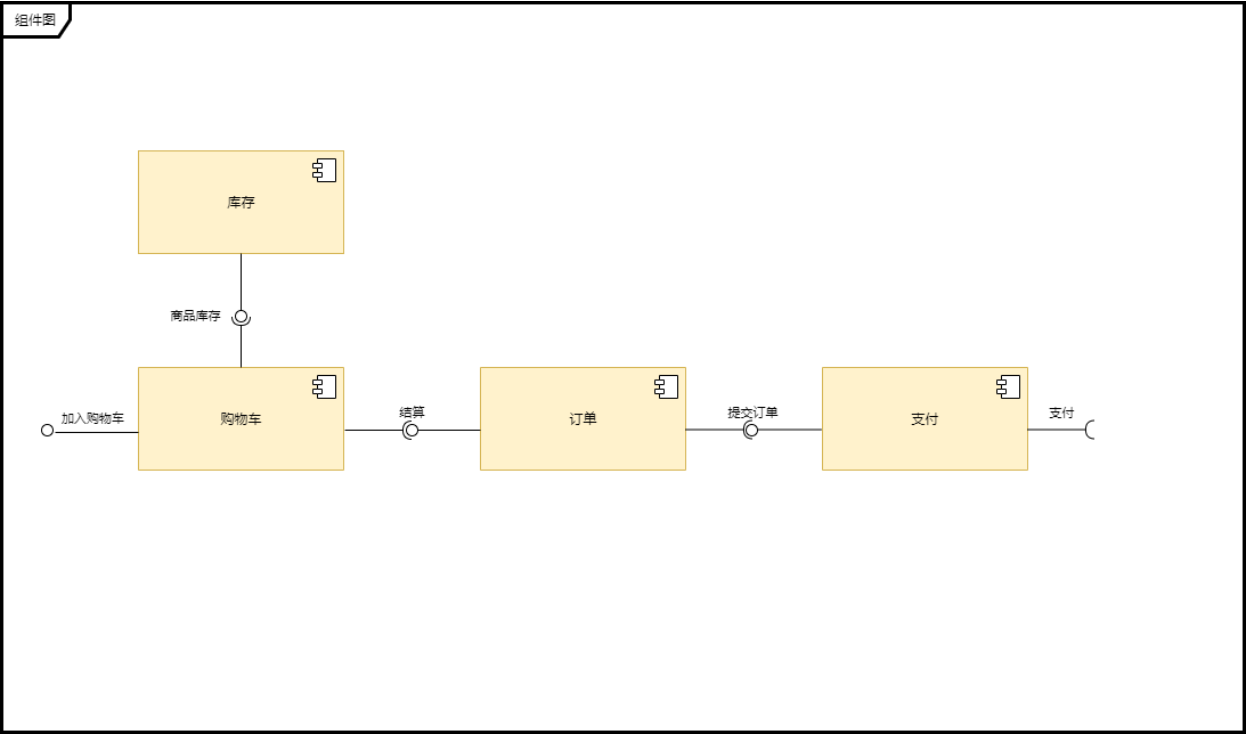

组件图图示

在购买一件商品时，我们首先是浏览商品，了解商品详情。在商品详细页面上，我们可以看到一个“加入购物车”。可以绘制网上商城组件图，如上图所示：购物车、订单、库存、支付管理组件。

UML 部署图（Deployment Diagram）

> 描述系统运行时刻的物理拓扑：有哪些节点（Node）、硬件配置、通信路径，以及软件制品（Artifact）如何部署到节点上。

1. 核心定义

唯一的一张静态部署视图（每个系统通常只维护一份）。
面向分布式、嵌入式、云原生环境，帮助架构师评估性能、容错、伸缩、安全等物理约束。
是运维、DevOps、自动化部署脚本的可视化输入。

2. 组成元素

元素	表示法	说明
节点（Node）	`<<device>>` 立方体或 `<<executionEnvironment>>` 矩形	物理或虚拟计算资源（服务器、手机、传感器、容器、Pod）
制品（Artifact）	`<<artifact>>` 矩形+文档图标	可部署的物理单元：JAR、DLL、Docker 镜像、AI 模型、脚本
通信路径（Communication Path）	实线	节点之间的网络连接，可标注协议与带宽
部署（Deployment）	虚线箭头 `···>` 或嵌套	制品“驻留”于节点
设备（Device）	`<<device>>`	硬件实体，如 EC2 裸金属
执行环境（Execution Environment）	`<<executionEnvironment>>`	软件容器，如 JVM、操作系统、Kubernetes

3. 关系速查

关系	符号	语义	示例
通信路径	`node1 ── node2`	网络/总线连接	`WebServer ──{HTTPS}─ DB_Server`
部署	`artifact ···> node`	制品部署到节点	`shop.jar ···> WebServer`
嵌套	节点内部放制品	物理包含	在 `<<device>> RaspberryPi` 内放置 `firmware.bin`

4. 建模层级

纯硬件层 – 服务器、交换机、边缘设备
虚拟化层 – VM、容器、Pod、Runtime
应用层 – 制品（镜像、JAR、AI 模型）映射到以上资源

5. 典型用途

场景	价值
分布式架构评审	发现单点故障、网络瓶颈、数据亲和性
云迁移	评估上云粒度与成本（裸金属→VM→容器→Serverless）
安全与合规	识别跨区/跨网段流量，满足等保/PCI-DSS
自动化运维	生成 Ansible、Terraform、Kubernetes YAML 的“蓝图”
嵌入式系统	确认固件烧录位置、CAN 总线连接

6. 与其他图的区别

图	关注点
组件图	软件模块的接口与组装
部署图	这些模块最终“跑在哪些硬件/虚拟节点上”以及“如何联网”

7. 一句话总结

> 部署图是 “物理地图”：它告诉运维与架构师，软件制品最终驻留在哪台节点、通过什么网络、以何种协议协同工作，为分布式系统的性能、容错与自动化部署提供唯一且权威的静态拓扑视图。

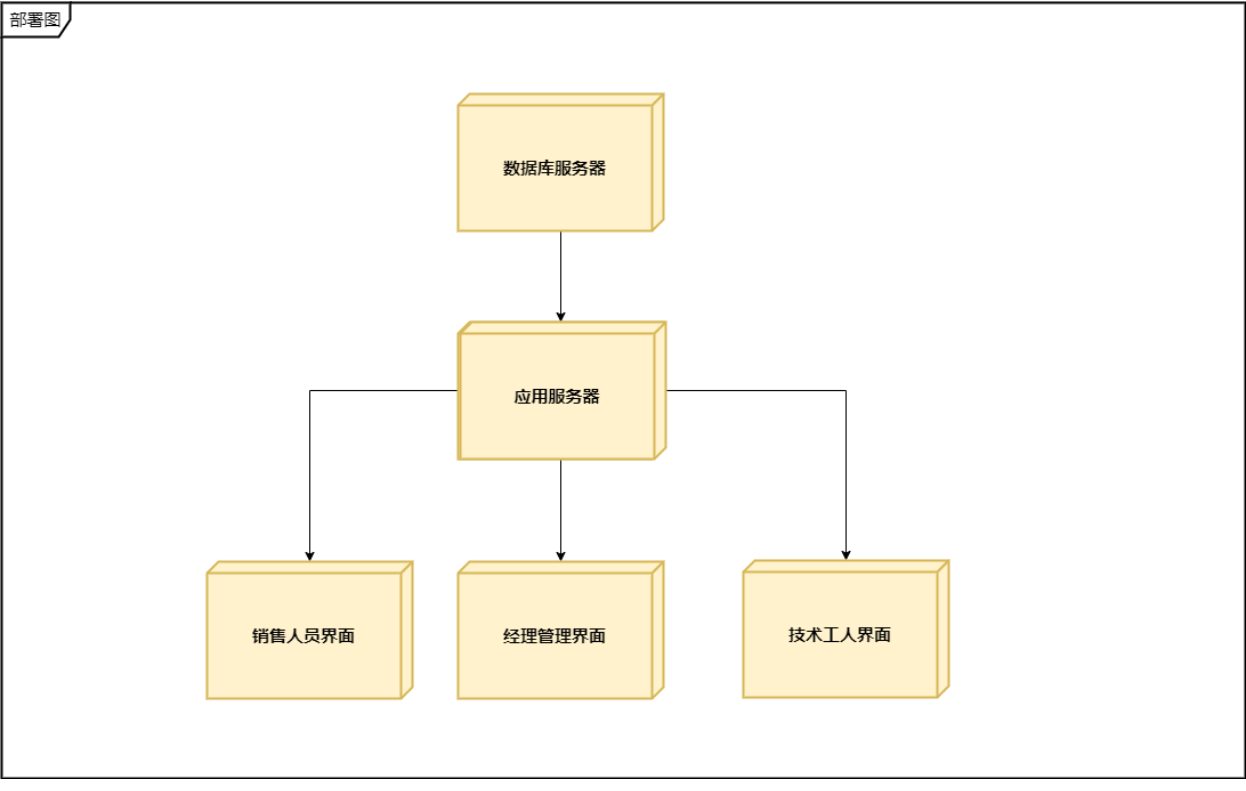

部署图图示

UML 用例图（Use-Case Diagram）

> 以动态行为视角展示系统边界外可见的功能单元（用例），并刻画主角（Actor） 与这些 功能之间的需求关系，是需求捕获与沟通的核心入口。

1. 核心定义

描述系统 “做什么”（What），而非 “怎么做”（How）。
从外部观察者角度建立功能需求模型，为后续分析、测试、UI 原型提供契约。
是用户、客户、开发、测试四方对齐的“最小共识图”。

2. 组成元素

元素	表示法	说明
主角（Actor）	火柴人图标	与系统交互的角色：用户、外部系统、硬件、时间触发器
用例（Use Case）	椭圆 + 动宾短语	系统提供的可观测、可度量的业务功能
系统边界（System Boundary）	矩形框 + `<<system>>` 名称	划定研究范围，框内=当前系统，框外=Actor
关系（Relationship）	见下表	描述 Actor↔用例、用例↔用例之间的合法交互

3. 关系类型速查

关系	符号	语义	示例
关联（Association）	实线	Actor 参与用例	用户 ─ `下单`
包含（Include）	`<<include>>` 虚线箭头	公共/必 reused 行为	`下单` ··> `检查库存`
扩展（Extend）	`<<extend>>` 虚线箭头	条件性、可选增强	`支付` ··> `使用优惠券`
泛化（Generalization）	空心三角箭头	Actor 或用例的继承	`会员` △─> `用户`

4. 建模粒度层次

业务用例图 – 组织级视角，描述业务价值（如“获得贷款”）。
系统用例图 – 软件级视角，描述系统功能（如“提交贷款申请”）。
子功能用例图 – 对复杂用例再分解，辅助迭代规划。

5. 典型用途

阶段	价值
需求获取	快速捕获谁需要什么功能，避免“功能蔓延”
范围界定	通过边界框明确 MVP 与二期功能
测试设计	每个用例可直接映射验收标准（Acceptance Criteria）
UI 原型	用例→任务流→界面故事板
项目估算	用例点数（UCP）作为工期/成本输入

6. 最佳实践一句话

> “用例图是用户故事的‘鸟瞰版’：一个椭圆就是一张用户故事卡片，一条实线就是一次对话入口。”

7. 常见误区提醒

误区	正确做法
把步骤当用例	用例=目标，步骤应放到活动图/用例描述文本
出现 CRUD 四个椭圆	合并为“管理××”或用活动图展开
画成菜单树	用例应体现业务价值，而非 UI 层级

8. 一句话总结

> 用例图是 “需求雷达”：让所有人一眼看清谁（Actor） 通过什么功能（用例）与系统边界交互，为后续分析、设计、测试、交付提供可追溯、可验收的功能契约。

用例图图示

UML 序列图（Sequence Diagram）

> 又称时序图 / 顺序图，是一种行为动态图；
> 专注于时间维度，通过对象之间交换消息的严格顺序来可视化单个场景或用例控制流。

1. 核心定义

描述一组生命线上对象在某一用例/场景时间流中如何协作完成目标。
每条水平消息 = 一次调用或信号，对应类操作、状态机触发事件或异步信号。
属于动态建模，与活动图（控制流）、状态机图（对象状态）互补。

2. 组成元素

元素	表示法	说明
对象（Object）	`对象名:类名` 矩形	交互实体，可为实例、组件、参与者
生命线（Lifeline）	向下虚线	对象存在的时间区间
激活条（Activation Bar）	细高矩形	对象正在执行某段代码或活动
消息（Message）	水平箭头 + 文字 `op(arg)`	交互单元，分同步、异步、返回、创建、销毁等

3. 消息类型速查

消息	箭头	语义	示例
同步调用	实心三角 + 实线	阻塞等待返回	`calculateTotal()`
异步调用	开放三角 + 实线	立即继续	`sendAsync()`
返回	虚线 + 开放三角	显式或隐式结果	`← total:Money`
创建	`«create»` 虚线	实例化新对象	`«create» :Order`
销毁	`«destroy»` 或 `X`	生命周期结束	生命线底部打 `X`
自消息	箭头折回自身	内部调用	`validate()`
循环 / 可选 / 并行	交互框 `alt/opt/loop/par`	组合片段	`alt[amount>0]`

4. 常用组合片段（Combined Fragment）

操作符	用途	示例
`alt`	多分支条件	`alt [paid] / [unpaid]`
`opt`	可选执行	`opt [express]`
`loop`	迭代	`loop [for each item]`
`par`	并行	`par 线程1, 线程2`
`ref`	引用其他序列图	`ref :AuthSubDiagram`

5. 建模步骤（最佳实践）

选一个用例或一个场景（如“下单”主成功路径）。
确定左侧启动者（Actor/边界对象）。
按时间顺序从左→右、上→下依次放置关键对象。
画出消息链，确保返回消息可省略以降噪。
对分支/循环使用组合片段，避免“瀑布”式长图。
与类图对照：每条消息应能在目标类中找到对应操作。

6. 典型用途

阶段	价值
需求分析	把用例文本转为可视化故事板，验证场景完整性
设计	精化类 public 方法签名，发现遗漏操作
测试	直接生成单元/集成测试用例（Given-When-Then）
文档	为API、协议、时序敏感算法提供精确描述
调试	与日志时间戳对齐，快速定位调用链故障点

7. 与其他交互图对比

图	关注点
序列图	时间顺序（突出调用链）
通信图（协作图）	对象结构（突出连接拓扑）
时序图（Timing Diagram）	绝对时间/状态变化（实时系统）

8. 一句话总结

> 序列图是 “交互电影胶片”：把对象当演员，消息当台词，按时间轴放映一次完整协作，让调用顺序、并发、分支、返回一目了然，为理解、设计、测试、调试提供精确动态脚本。

序列图图示

UML 协作图（Communication Diagram）

> 又名通信图，是交互图的一种，与序列图语义等价但视角不同：
> 突出对象间的空间结构（链接拓扑），弱化严格时间顺序，通过编号表达消息次序。

1. 核心定义

描述一组对象在某一用例/场景中如何通过现有链接交换消息完成协作。
属于动态建模，但图形式更接近类图的实例层（对象+链接）。
消息序号 = 唯一时间线索，可嵌套（1.1、1.2、1.2.1）。

2. 组成元素

元素	表示法	说明
对象（Object）	`obj:Class` 矩形	交互实例，与序列图一致
链接（Link）	实线	实例级别的关联，允许自反
消息（Message）	带编号箭头 `1: op(arg)`	沿链接传递的调用或信号

3. 消息编号规则

风格	示例	场景
顺序编号	`1 → 2 → 3`	简单线性流
嵌套编号	`1 → 1.1 → 1.2 → 2`	体现调用-返回层次
并行编号	`1.1a / 1.1b`	并发分支（可选扩展）

4. 与序列图快速对比

维度	序列图	协作图
焦点	时间顺序（生命线垂直）	空间拓扑（对象布局自由）
时间表达	几何位置（上→下）	数字编号
链接显式	❌ 隐含	✅ 显式画出，可一眼看出对象间连接
适合	复杂算法、实时协议	对象网络、设计模式、结构验证

5. 建模最佳实践

先画对象与现有链接（可复用类图关联）。
从启动对象开始，沿链接依次标注编号+消息。
使用嵌套编号体现调用层次，避免箭头交叉过多。
对循环/分支可用 *[for each] 4: doX() 简短注解。
与序列图互为视图：结构疑问→协作图；时序疑问→序列图。

6. 典型用途

阶段	价值
设计评审	验证对象间链接是否足够支持用例
模式文档	展示 GoF 设计模式（如 Observer、Chain of Responsibility）的运行时对象网
逆向工程	从代码快速生成对象+调用链拓扑
教学沟通	让初学者一眼看清“谁连谁、谁调谁”

7. 一句话总结

> 协作图 = “带消息编号的对象拓扑图”：用空间视角揭示对象如何通过现有链接协作完成场景，为结构验证、模式说明、代码走查提供清晰直观的动态蓝图。

示例：
keyPress(key) [key==ESC] / beep() ^ selfDestruct()

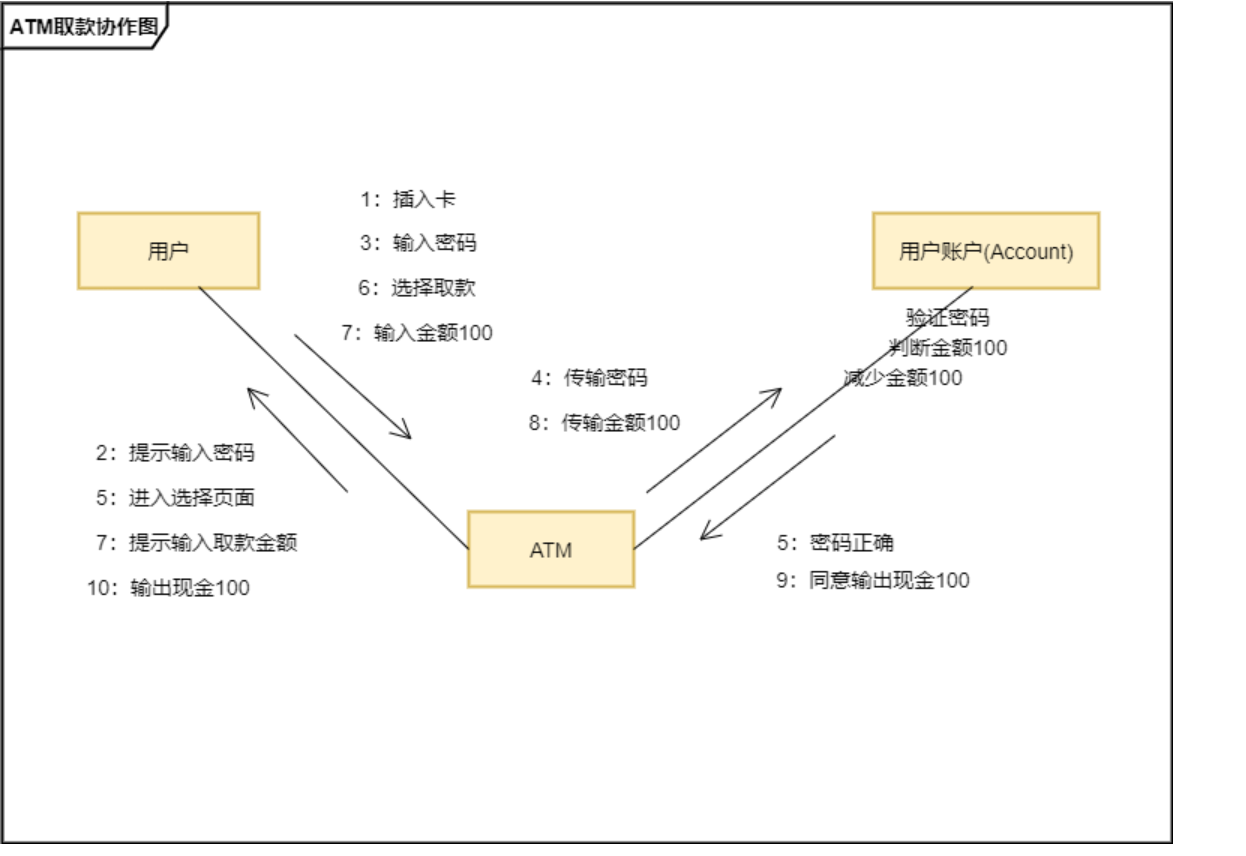

协作图图示

UML 活动图（Activity Diagram）

> UML 动态行为图之一，以“控制流+数据流”为核心，描述从活动到活动的流程、分支、并发与约束；
> 是状态图的流化特化，强调动作序列而非状态停留，广泛用于业务过程、用例实现、工作流、算法建模。

1. 核心定义

展示满足用例/业务目标所需各项活动及其执行顺序、条件分支、并行分叉、同步合并。
可嵌套调用其他活动（可重用子流程），也可引用对象节点表达数据流动。
天然支持并行识别与资源瓶颈分析，是流程再造、自动化编排、程序实现的直接输入。

2. 主要元素速查

元素	表示法	说明
初始节点（Initial Node）	● 实心圆	流程唯一入口
活动（Activity）	圆角矩形 `动词+宾语`	原子或分解的可执行单元
动作（Action）	最小圆角矩形	不可再分的单步任务
控制流（Control Flow）	实线箭头	执行顺序
对象流（Object Flow）	虚线箭头	数据/对象在动作间传递
决策/合并（Decision/Merge）	菱形	条件分支或多进单出
分叉/汇合（Fork/Join）	粗黑条	并发分叉与同步汇合
泳道（Swimlane）	矩形分区	按角色、部门、组件划分职责
终止节点（Activity Final）	⊙ 牛眼	流程结束
发送/接收信号（Send/Receive Signal）	五边形	事件驱动或异步交互
可中断活动区（Interruptible Region）	虚线框	允许外部事件中断流程
扩展区（Expansion Region）	虚线框+关键字	对集合元素批量处理

3. 控制节点与并发

场景	节点组合	价值
条件路由	`Decision → [guard] → 分支 → Merge`	支持if-else/switch
并行处理	`Fork → 多分支 → Join`	识别可并行任务，优化吞吐量
循环	`Merge → 决策 → [继续] → 活动 → Merge`	显式while/for

4. 建模步骤（最佳实践）

选一条用例路径或业务流程（如“客户下单”）。
找出起点→主要活动→终点，列出业务动作动词。
按泳道划分责任人/系统组件，暴露跨部门等待点。
对并行任务使用 Fork/Join，对异常/超时使用可中断区。
标注对象节点（订单、发票），验证数据一致性。
与序列图互补：活动图=流程全景，序列图=对象交互细节。

5. 典型用途

阶段	价值
业务分析	现状（As-Is） vs 未来（To-Be）流程可视化，发现冗余、等待、瓶颈
用例实现	把用例描述转为可实现的活动流，指导类/服务/微服务划分
工作流引擎	直接导出 BPMN / WF XML 可执行模型
并发设计	识别可并行路径，指导多线程、消息队列、事件驱动实现
算法教学	替代传统流程图，支持对象流+并发

6. 与其他图对比

图	关注点
状态图	状态中心（对象在某一状态停留）
序列图	时间中心（对象间消息顺序）
活动图	流程中心（动作序列、并发、数据流）

7. 一句话总结

> 活动图是 “可并发的流程图++”：用活动节点+控制/数据流+分叉汇合+泳道，让业务、用例、算法、工作流的执行顺序、并行性、数据传递一目了然，为优化、自动化、编码提供可直接落地的流程蓝图。

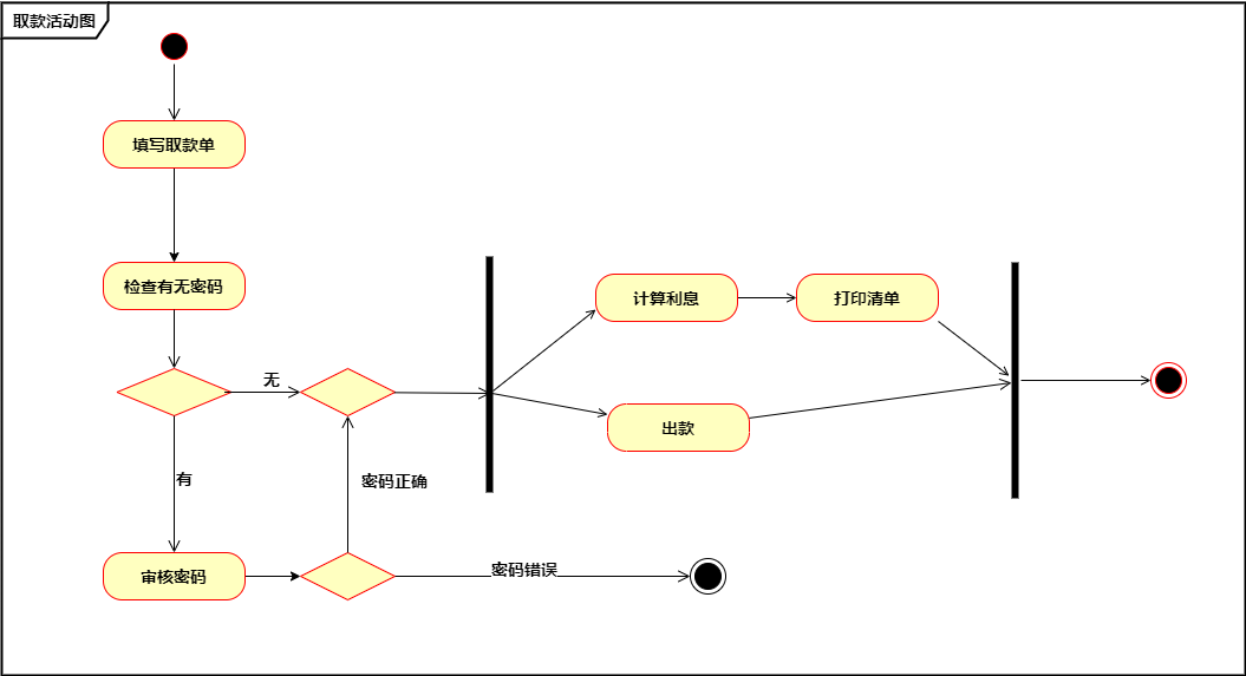

活动图图示

UML 状态图（State Machine Diagram）

> 专用于描述单个对象（或子系统）在生命周期内因事件、条件、动作而转换状态的动态行为模型；
> 是 UML 对 Harel 状态机 的实现，可直接生成代码、用于嵌入式、UI、后端状态管理等场景。

1. 核心定义

刻画“对象在什么状态下”“收到什么事件”“满足什么条件”后“执行什么动作”并“进入下一状态”。
由 5 大核心元素构成：状态、转换、事件、活动、动作。
与活动图互补：状态图以状态为中心，活动图以流程为中心。

2. 五要素详解

要素	说明	示例
状态（State）	对象满足某条件、等待某事件、执行某活动的有限时间段	`Idle`、`Connected`、`Printing`
转换（Transition）	源状态 → 目标状态的有向关系，附事件[条件]/动作	`connect() [signal OK] / initialize()`
事件（Event）	在时间/空间上对状态机有意义的 occurrence	`信号、调用、时间到、异常、对象创建/销毁`
活动（Activity）	非原子、可中断的持续行为（`do/`）	`do / 加热到60℃`
动作（Action）	原子、不可中断的瞬时计算或副作用	`entry / startMotor`、`exit / logEvent`

3. 常用元素速览

元素	表示法	说明
初态（Initial）	● 实心圆	唯一默认入口
终态（Final）	⊙ 牛眼	生命周期结束
简单状态	圆角矩形 + 名称	无子结构
复合状态	嵌套状态图	支持层次化
并发区（Region）	虚线分栏	同一级别并行状态
浅/深历史	`H` / `H*`	记忆上次离开的子状态
转换字符串	`事件(参数)[条件]/动作`	例：`doorClosed[timeout]/buzz()`
内部转换	状态内箭头	不离开当前状态：`inc()/counter++`

4. 转换标签完整语法

事件(参数) [守卫条件] / 效果动作 ^ 发送事件

示例：
keyPress(key) [key==ESC] / beep() ^ selfDestruct()

5. 建模步骤（最佳实践）

列出对象所有稳定状态（名词）。
找出触发状态变化的事件（动词/信号）。
补充守卫条件与动作/活动。
对复杂状态拆分子状态或并发区，避免“平面大饼”。
与类图对照：每个状态通常对应一组属性值；与序列图对照：事件来源自外部消息。

6. 典型用途

阶段	价值
需求分析	揭示对象生命周期规则与异常场景（订单取消、设备故障）
设计	直接生成状态模式、switch-case、Spring StateMachine 代码
嵌入式	描述固件状态机，保证实时性与可预测性
前端/移动端	管理UI 状态流（加载、空数据、错误、刷新）
测试	一条转换路径 = 一个测试用例，可自动生成状态切换表

7. 与其他图对比

图	关注点
活动图	流程/算法步骤（无明确状态停留）
序列图	对象间消息顺序（不突出状态）
状态图	单个对象状态变迁（以状态为中心）

8. 一句话总结

状态图是“对象生命周期的故事板”：用状态=幕、事件=情节转折、动作=台词，让任何外部或内部刺激如何改变对象面貌一目了然，为代码、测试、运维提供可执行、可验证、可优化的动态行为契约。

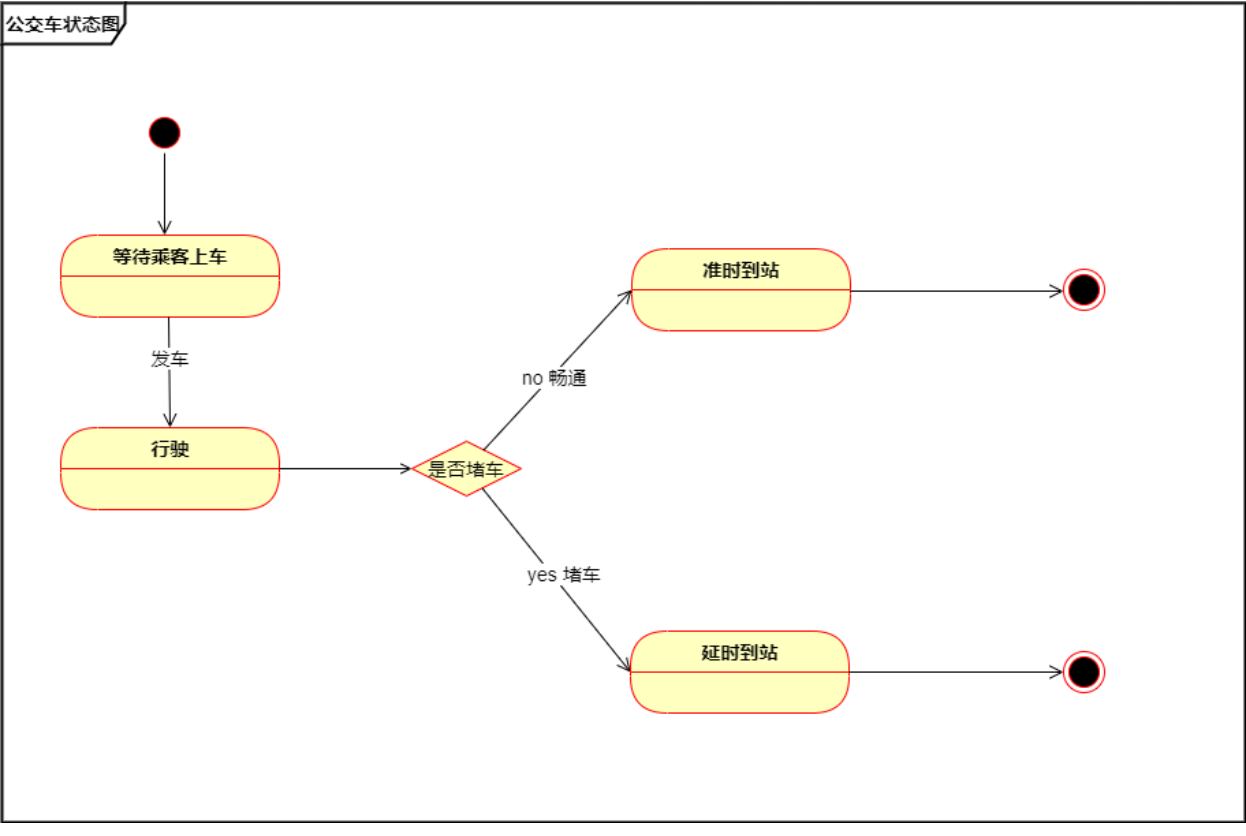

状态图图示

注：部分图示摘自网络，仅作为个人学习使用。

posted @ 2025-10-14 15:58 Moonbeamsc 阅读(7) 评论(0) 收藏举报

刷新页面返回顶部

MoonbeamsC

见微知著，历久弥新。

九种常见UML图

类图（Class Diagram）

1. 核心定义

2. 组成元素

3. 关系类型速查

4. 可见性符号

5. 建模层次

6. 典型用途

7. 一句话总结

类图图示

对象图（Object Diagram）

1. 核心定义

2. 与类图的 3 句话对比

3. 组成元素

4. 关系表示速查

5. 可见性 & 多重性

6. 建模层次与用途

7. 生命周期特点

8. 一句话总结

对象图图示

UML 组件图（Component Diagram）

1. 核心定义

2. 组成元素速查

3. 关系类型

4. 层级化视图

5. 典型用途

6. 与其他图的区别

7. 一句话总结

组件图图示

UML 部署图（Deployment Diagram）

1. 核心定义

2. 组成元素

3. 关系速查

4. 建模层级

5. 典型用途

6. 与其他图的区别

7. 一句话总结

部署图图示

UML 用例图（Use-Case Diagram）

1. 核心定义

2. 组成元素

3. 关系类型速查

4. 建模粒度层次

5. 典型用途

6. 最佳实践一句话

7. 常见误区提醒

8. 一句话总结

用例图图示

UML 序列图（Sequence Diagram）

1. 核心定义

2. 组成元素

3. 消息类型速查

4. 常用组合片段（Combined Fragment）

5. 建模步骤（最佳实践）

6. 典型用途

7. 与其他交互图对比

8. 一句话总结

序列图图示

UML 协作图（Communication Diagram）

1. 核心定义

2. 组成元素

3. 消息编号规则

4. 与序列图快速对比

5. 建模最佳实践

6. 典型用途

7. 一句话总结

协作图图示

UML 活动图（Activity Diagram）

1. 核心定义

2. 主要元素速查

3. 控制节点与并发

4. 建模步骤（最佳实践）

5. 典型用途

6. 与其他图对比

7. 一句话总结

活动图图示

UML 状态图（State Machine Diagram）

1. 核心定义
