VMware Workstation安装C9800CL

1.介绍

C9800无线控制器作为思科的下一代无线控制器,有很多种可以选择的部署模式,本文主要针对C9800CL在VMware Workstation中的安装部署,属于私有部署的一种,非常适合对C9800CL感兴趣的技术爱好者进行学习和研究。

2.基本条件

  • VMware Workstation

我们可以从Internet查找相应的安装文件。

Fusion and Workstation | VMware

  • C9800CL安装文件

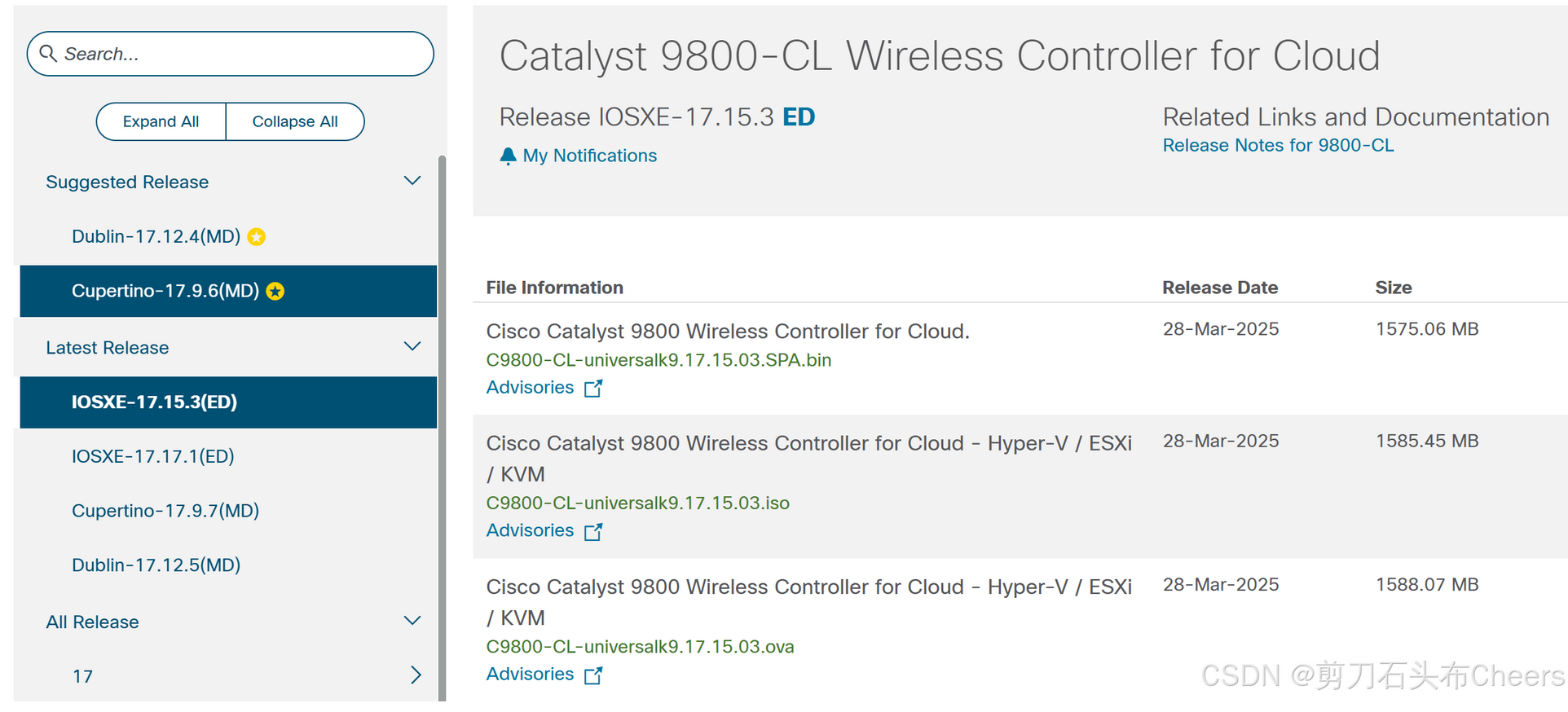

可以访问Cisco网站,根据自己所需版本下载对应的设备镜像。

https://software.cisco.com/download/home



3.安装操作

本文忽略对VMware Workstation的安装。这里我们安装最新的版本,下载的镜像为C9800-CL-universalk9.17.12.04.iso

3.1.新建虚拟机

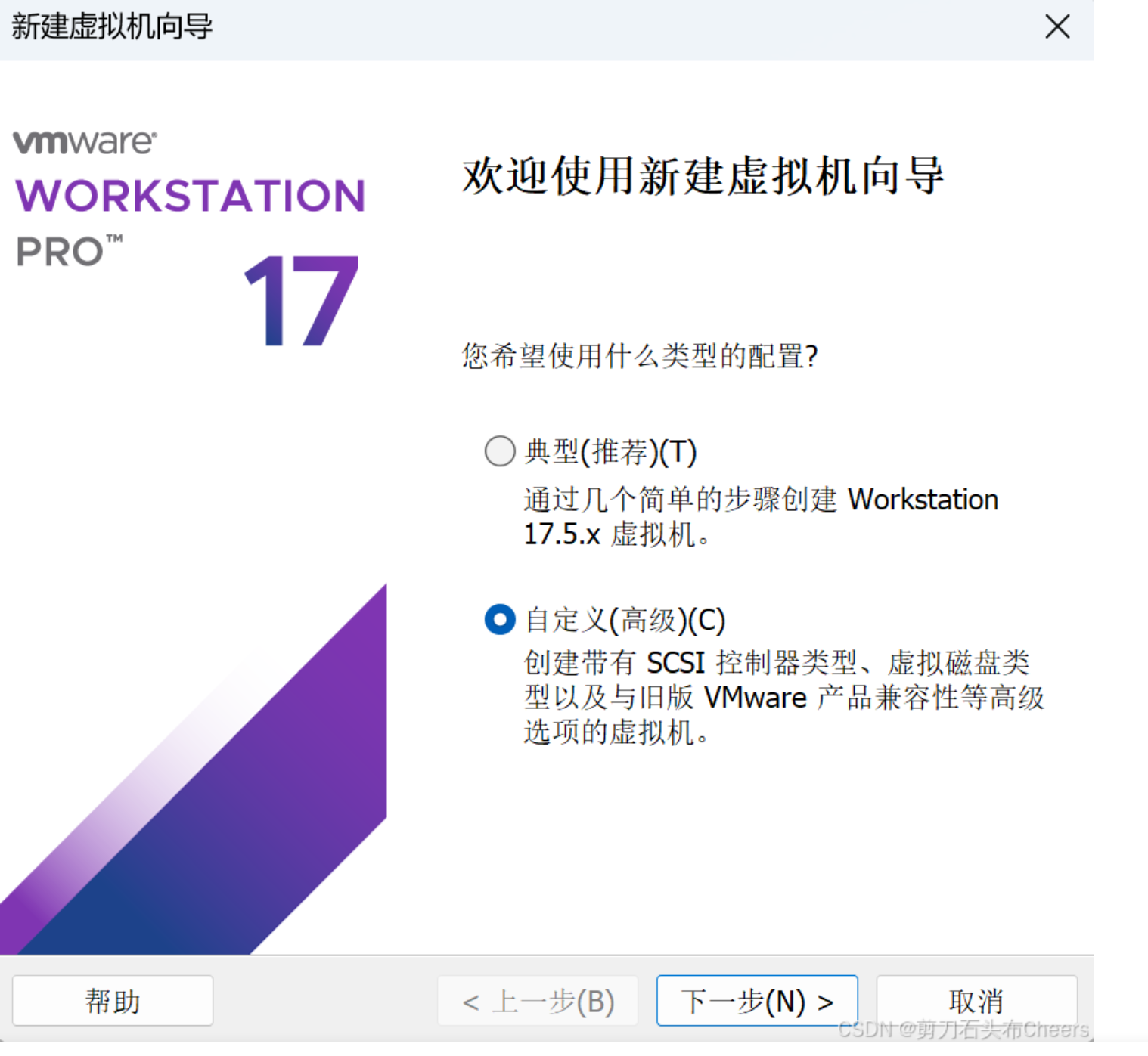

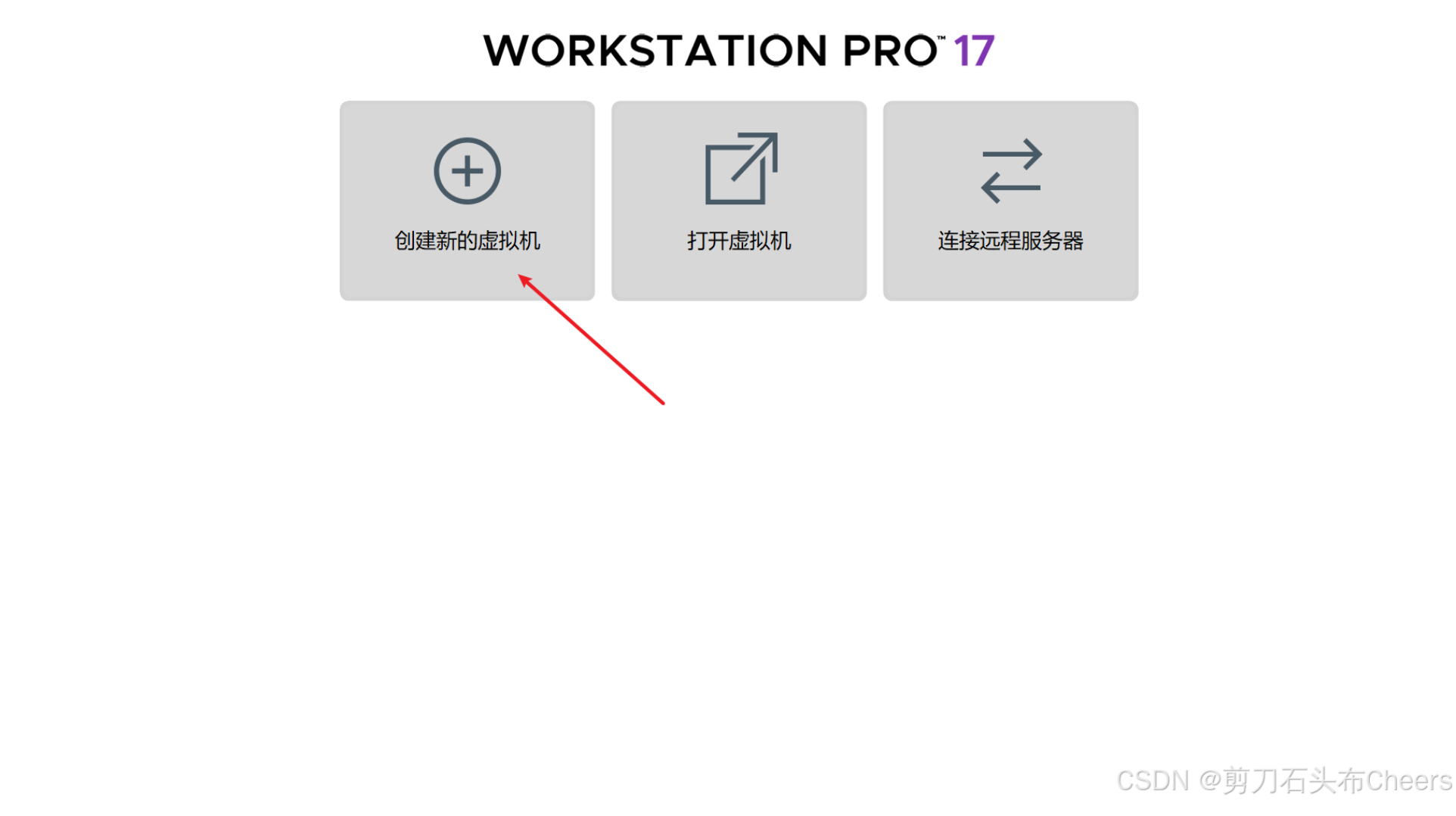

打开VMware Workstation,点击创建新的虚拟机。



选择自定义(高级)

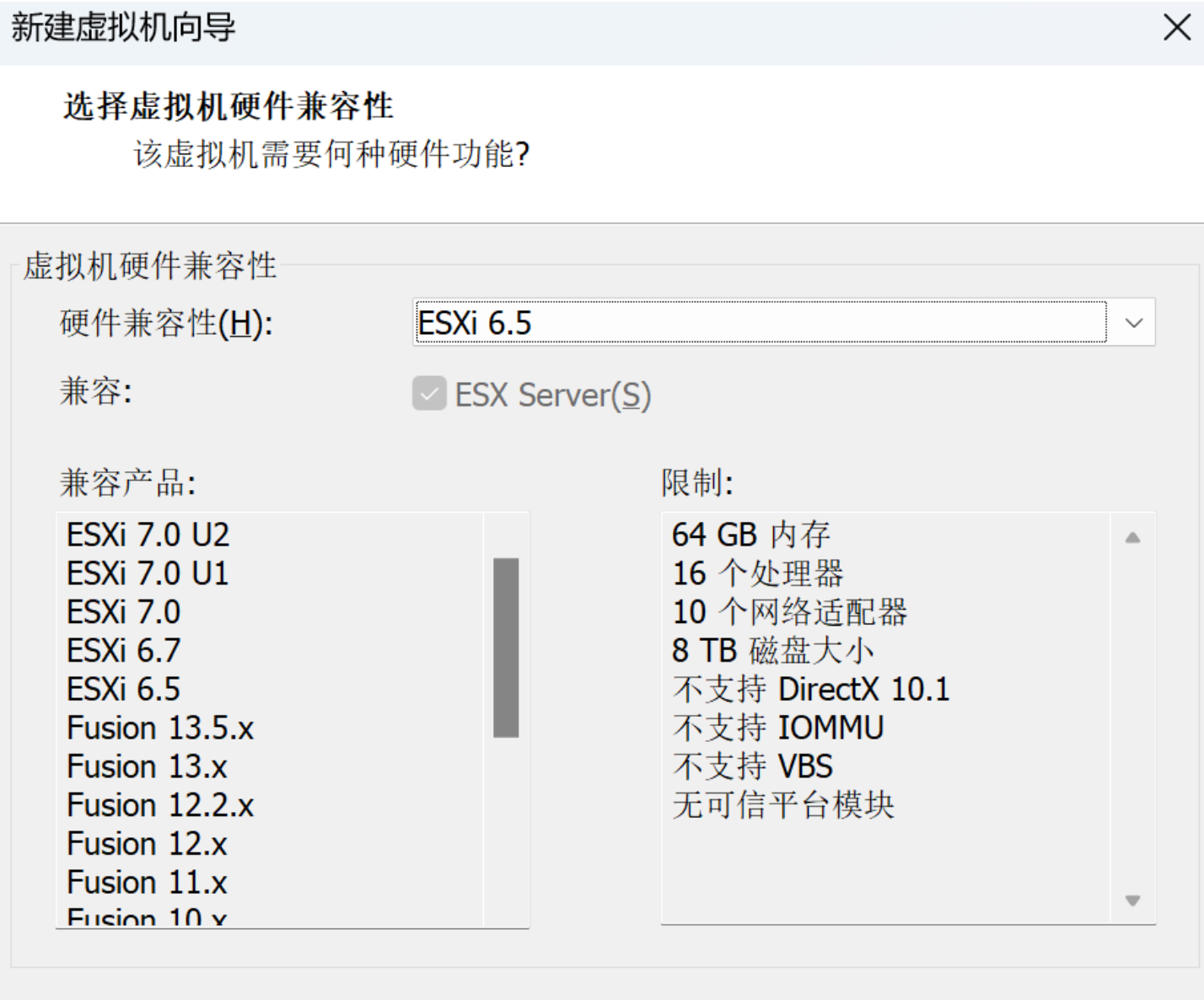

3.2.选择虚拟机硬件兼容性

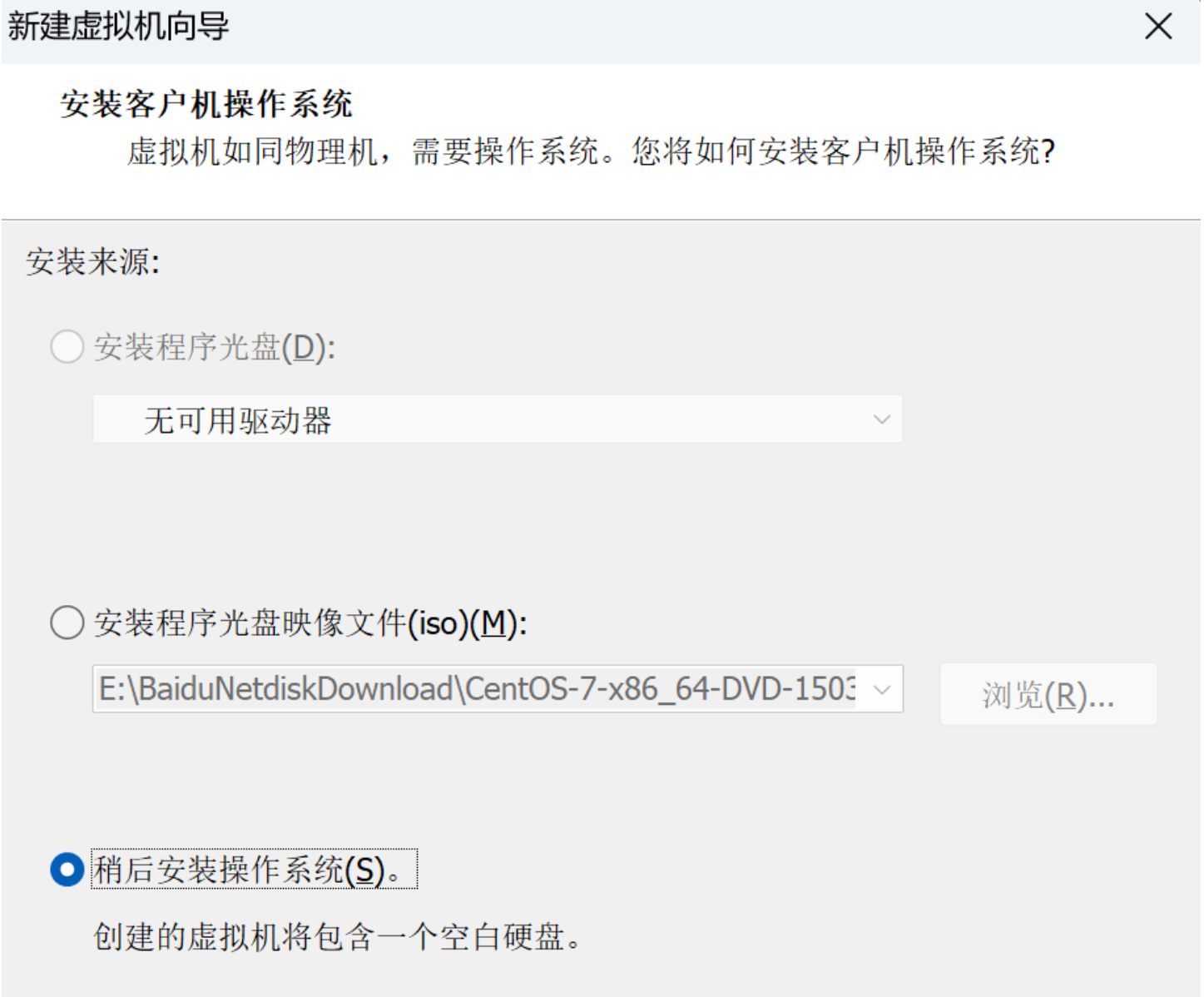

进一步选择稍后安装操作系统。



3.3.选择客户机操作系统

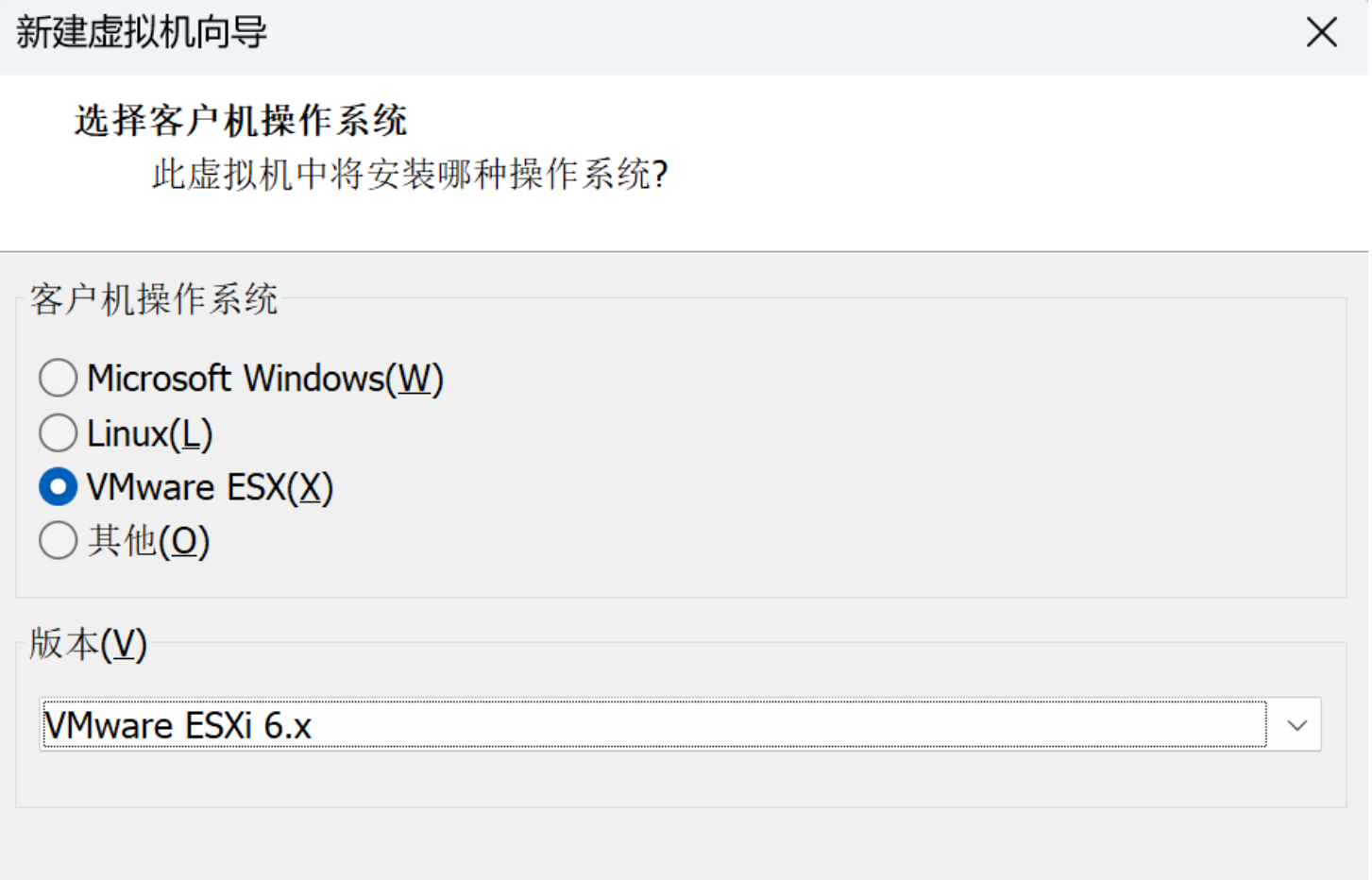

这里选择VMware ESX,版本为ESXi 6.x版本即可。

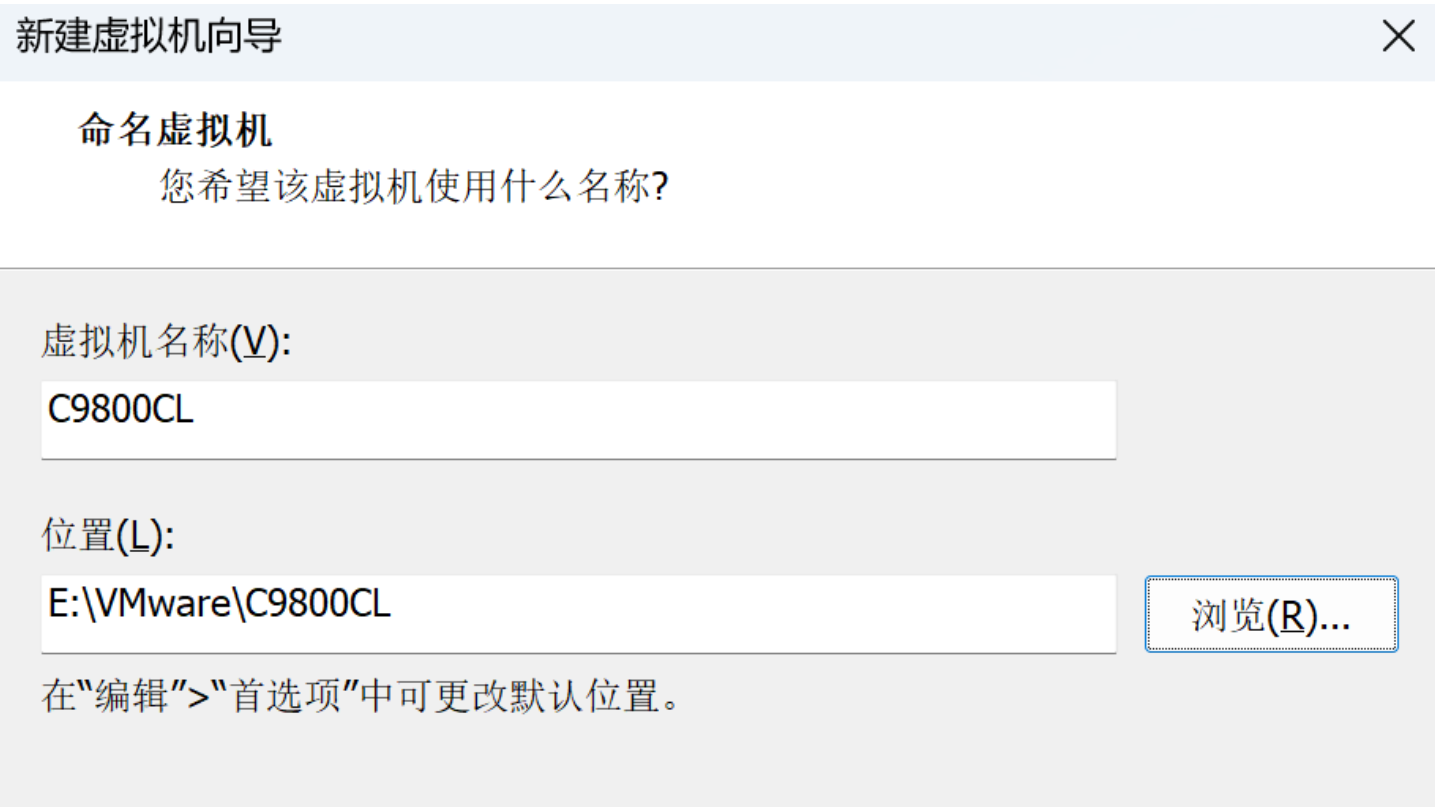

完成虚拟机名称的命名,这里命名为“C9800CL”,然后我们选择C9800CL的位置。

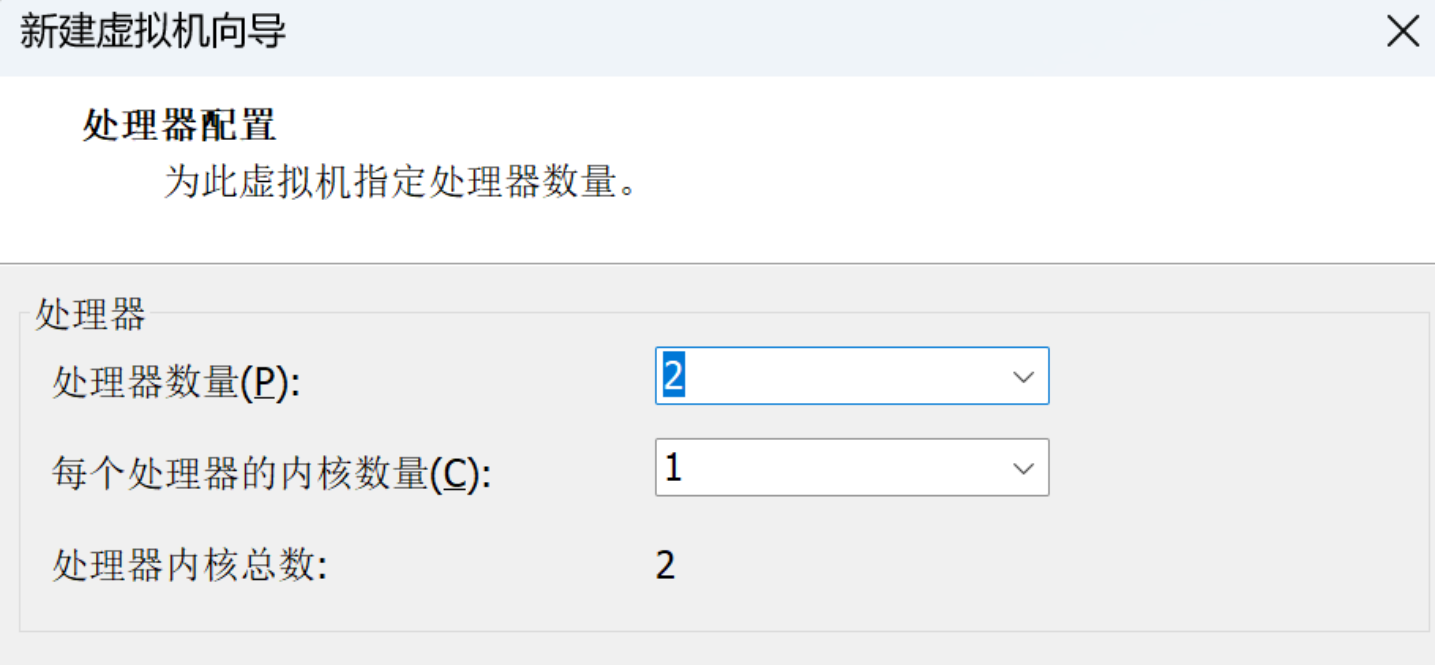

3.4.处理器资源配置

这里可以按照默认的选项。

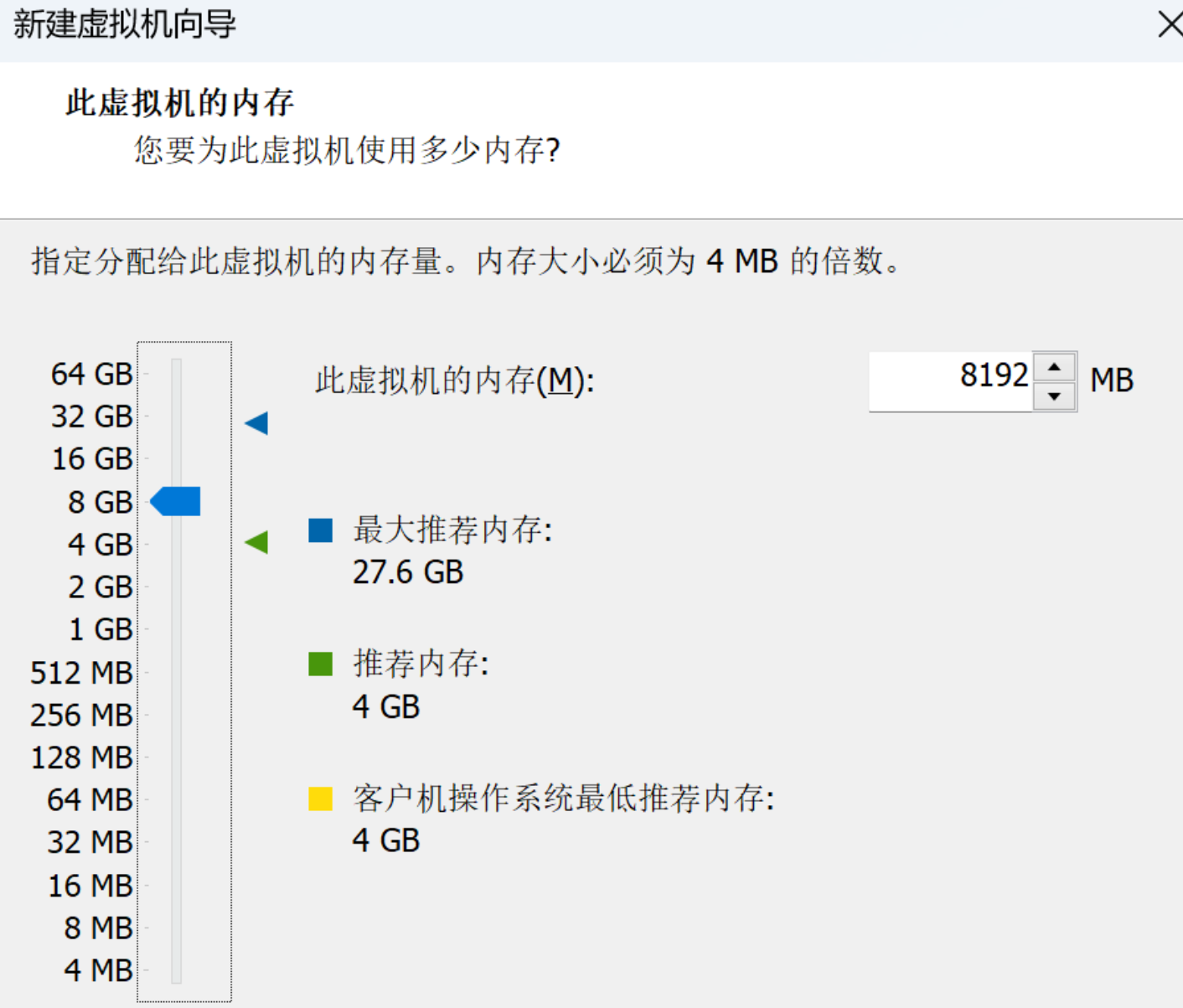

内存建议配置为8GB



3.5.网络类型配置

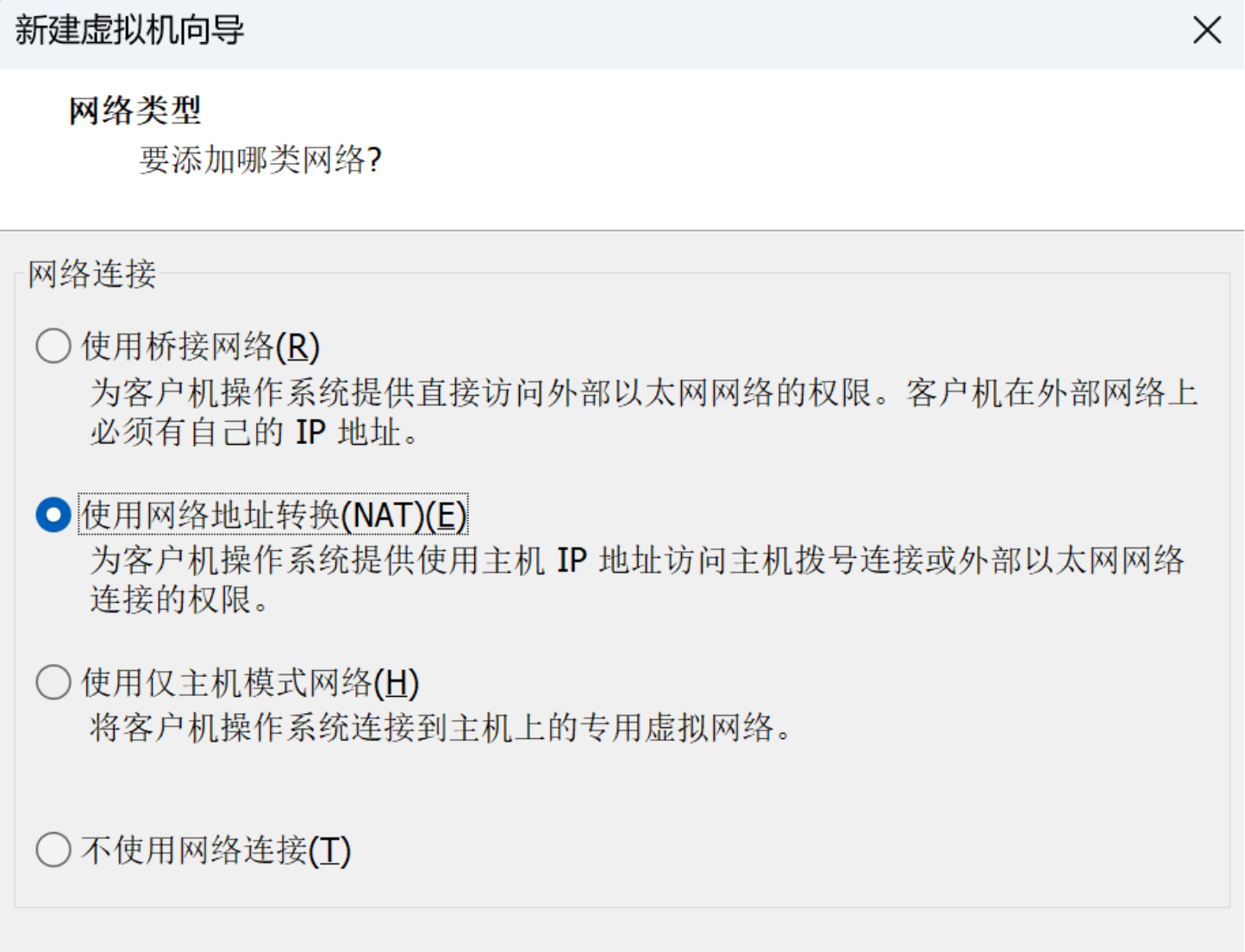

根据自己的需要来配置网络类型,我这里就保持默认NAT方式。



3.6.其他选项配置

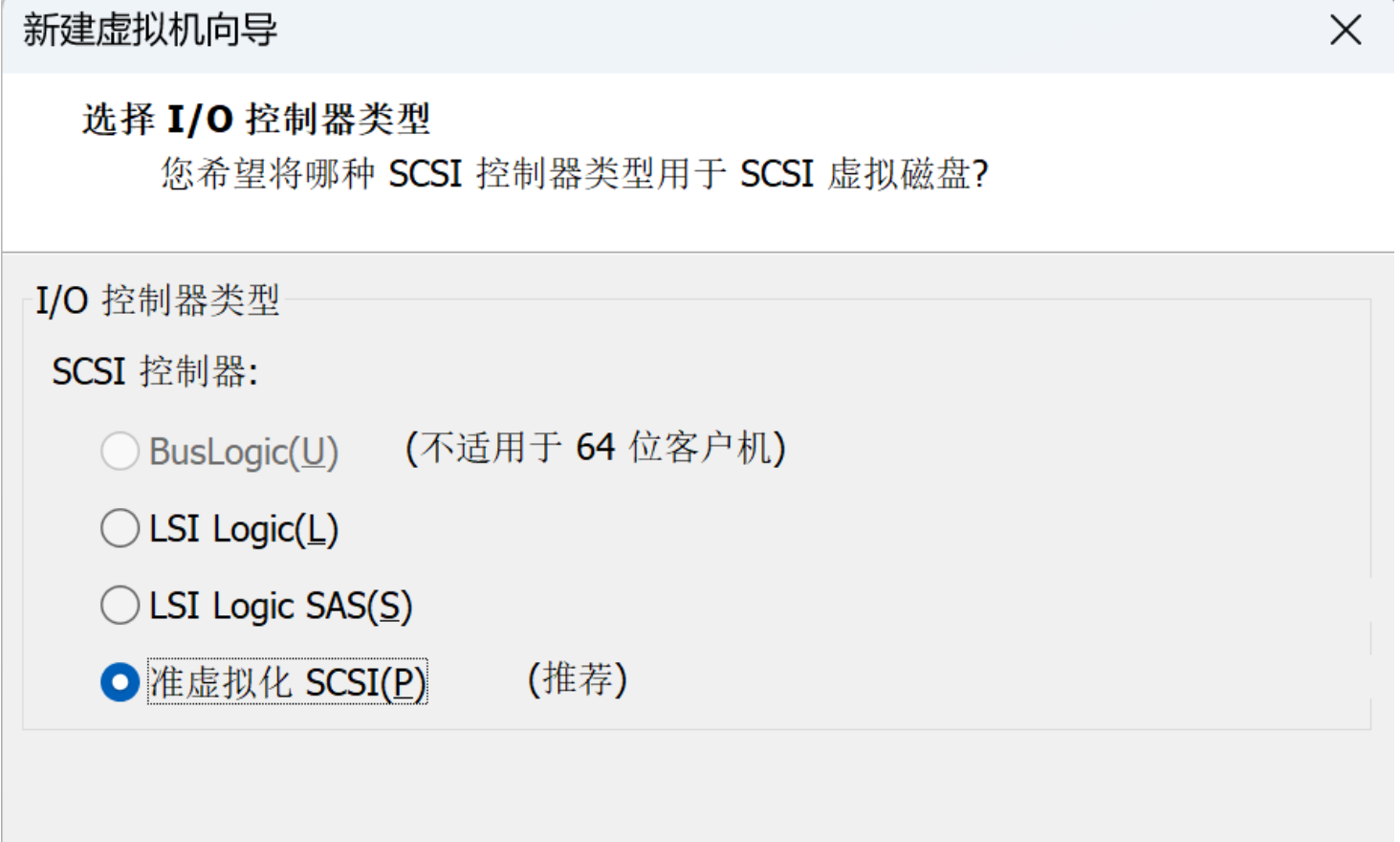

选择I/O控制器类型为推荐。

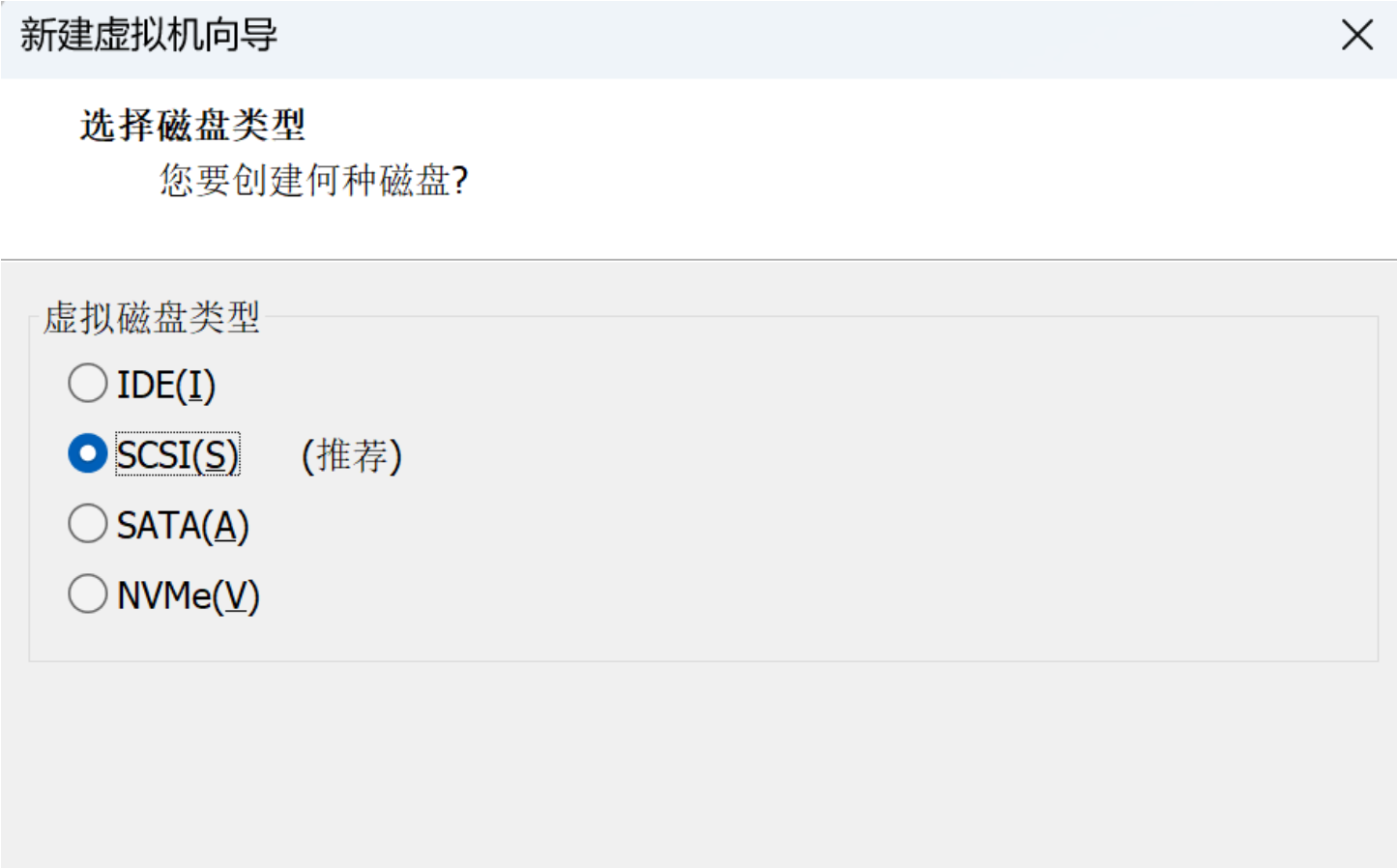

磁盘类型选择为SCSI(推荐)

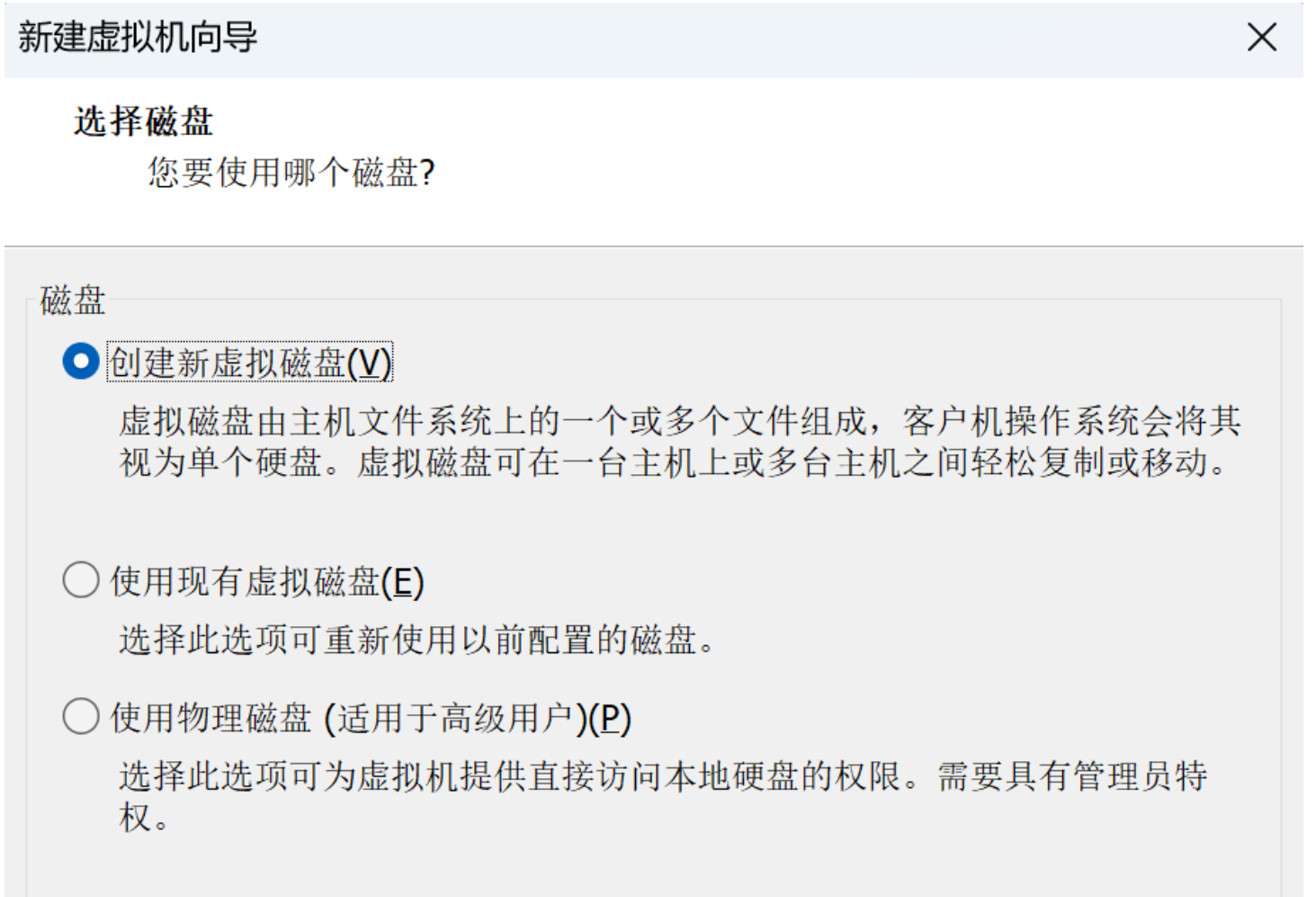

进一步选择创建新的虚拟磁盘。

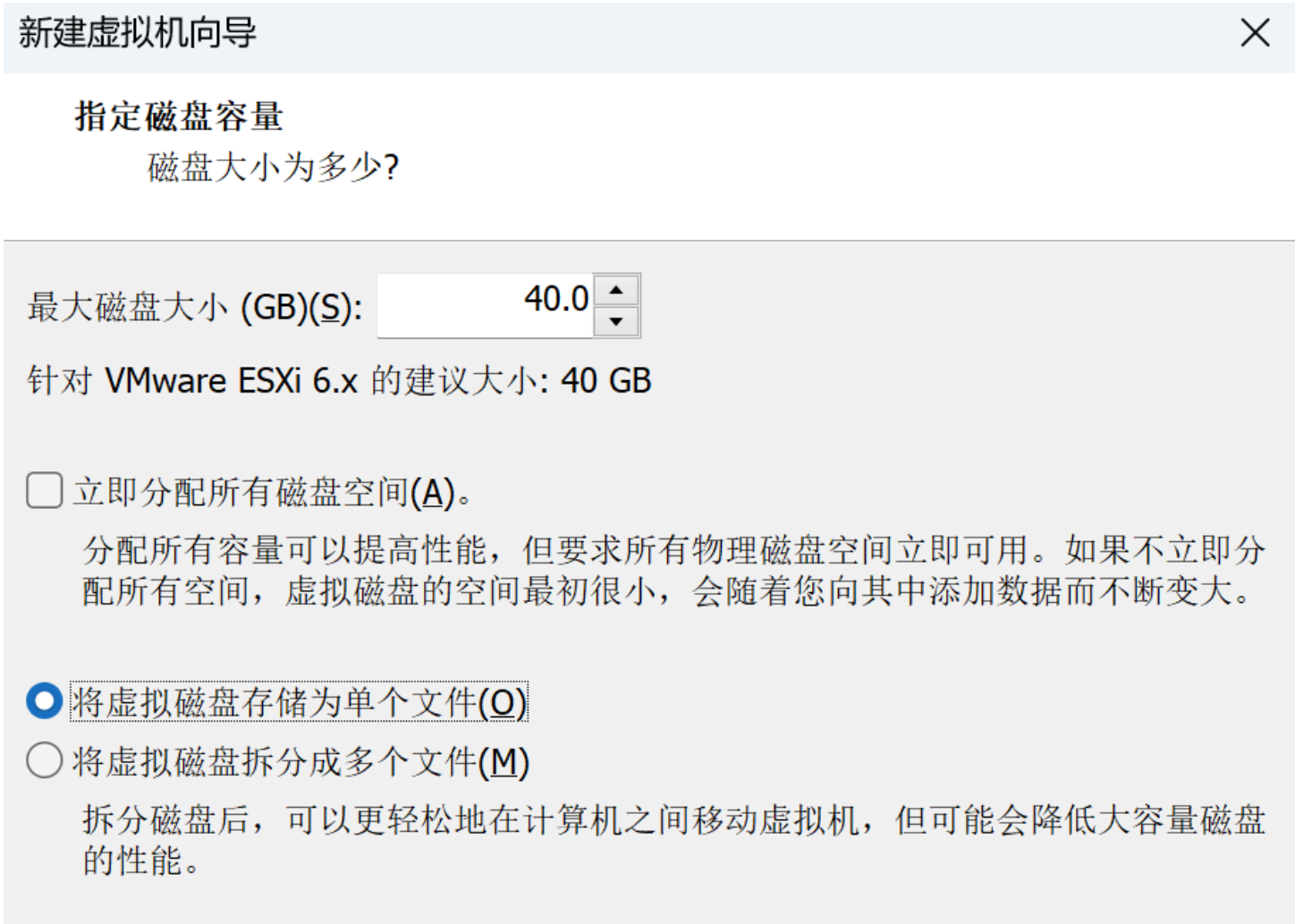

指定磁盘容量,这里默认为40GB,可以根据自己的需要配置更大的容量。

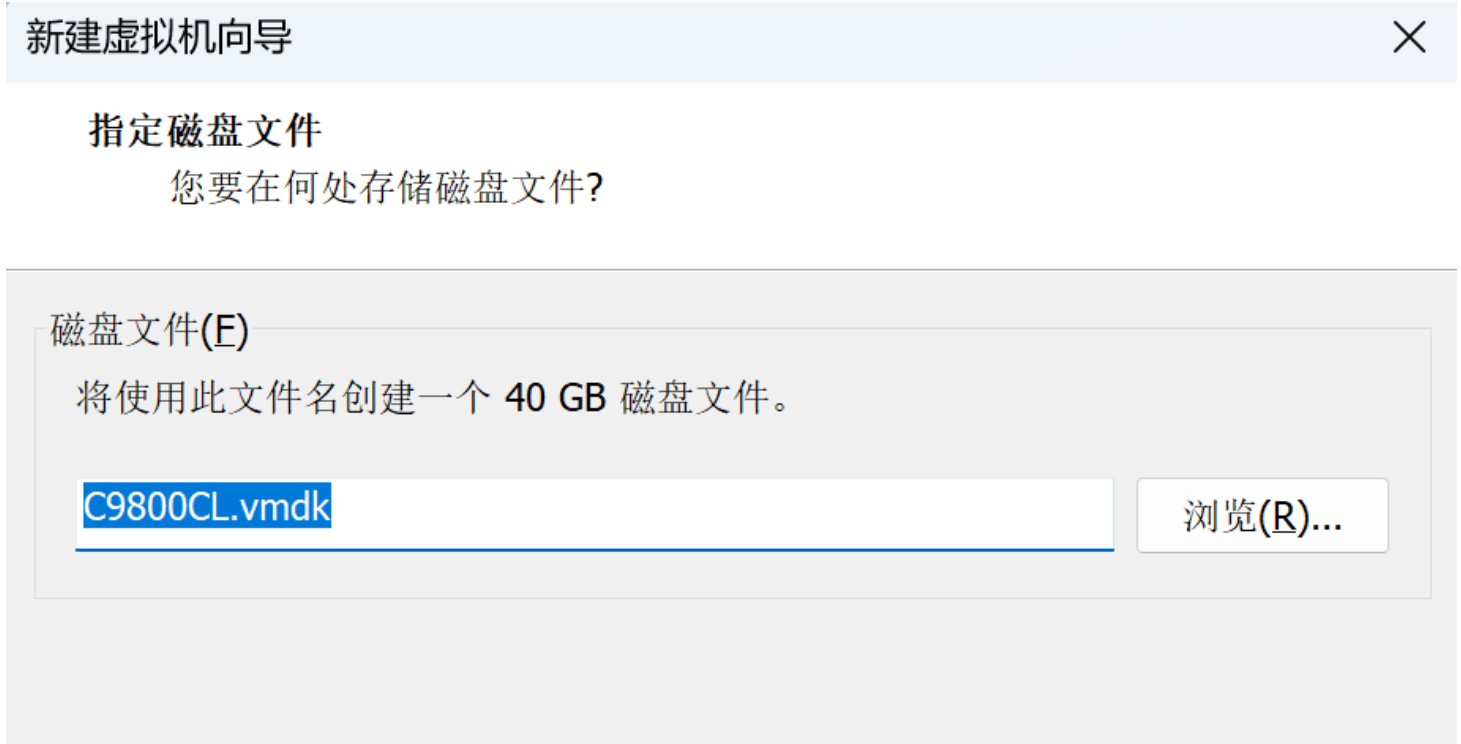

指定磁盘文件。

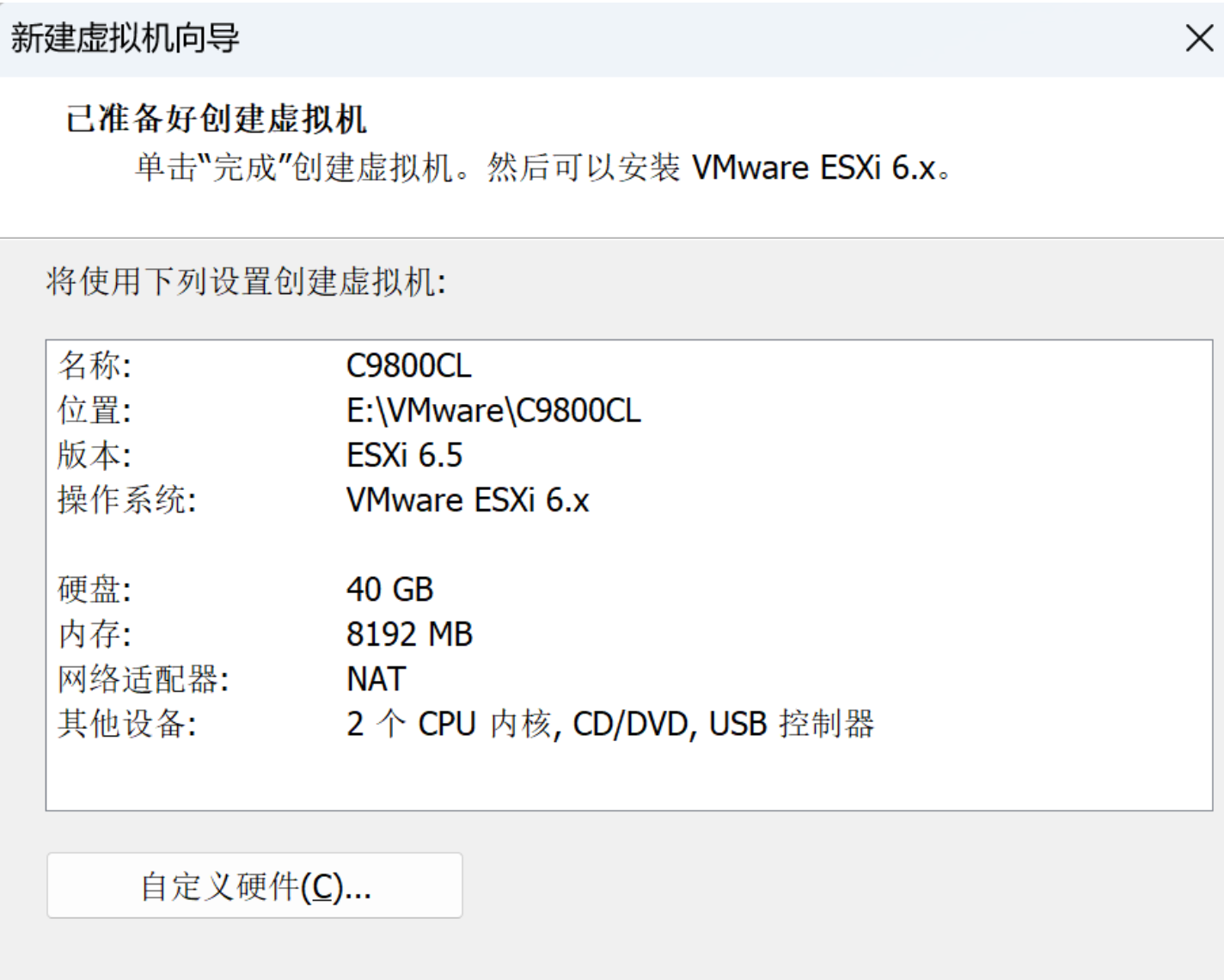

完成虚拟机的创建。



3.7.选择安装文件

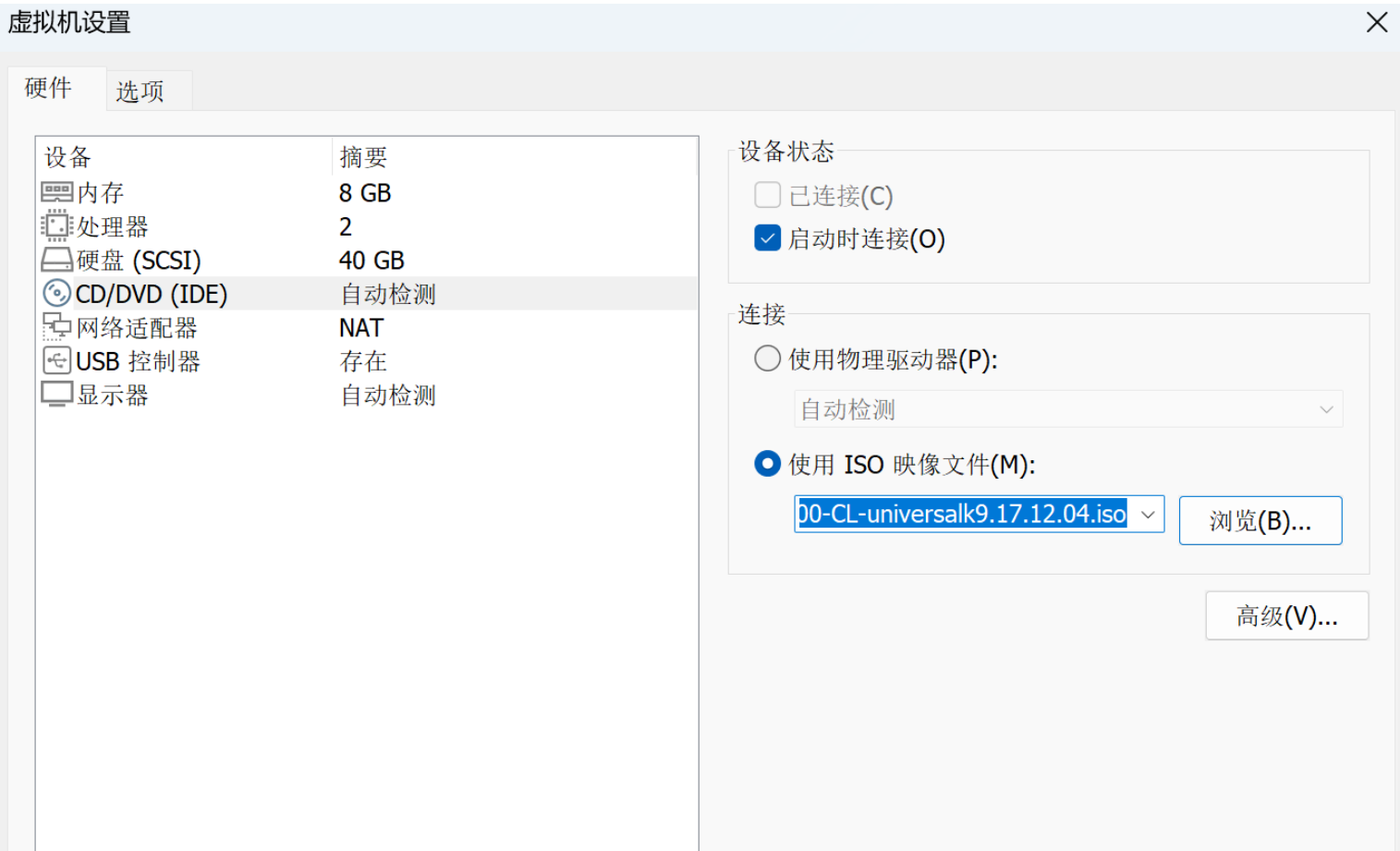

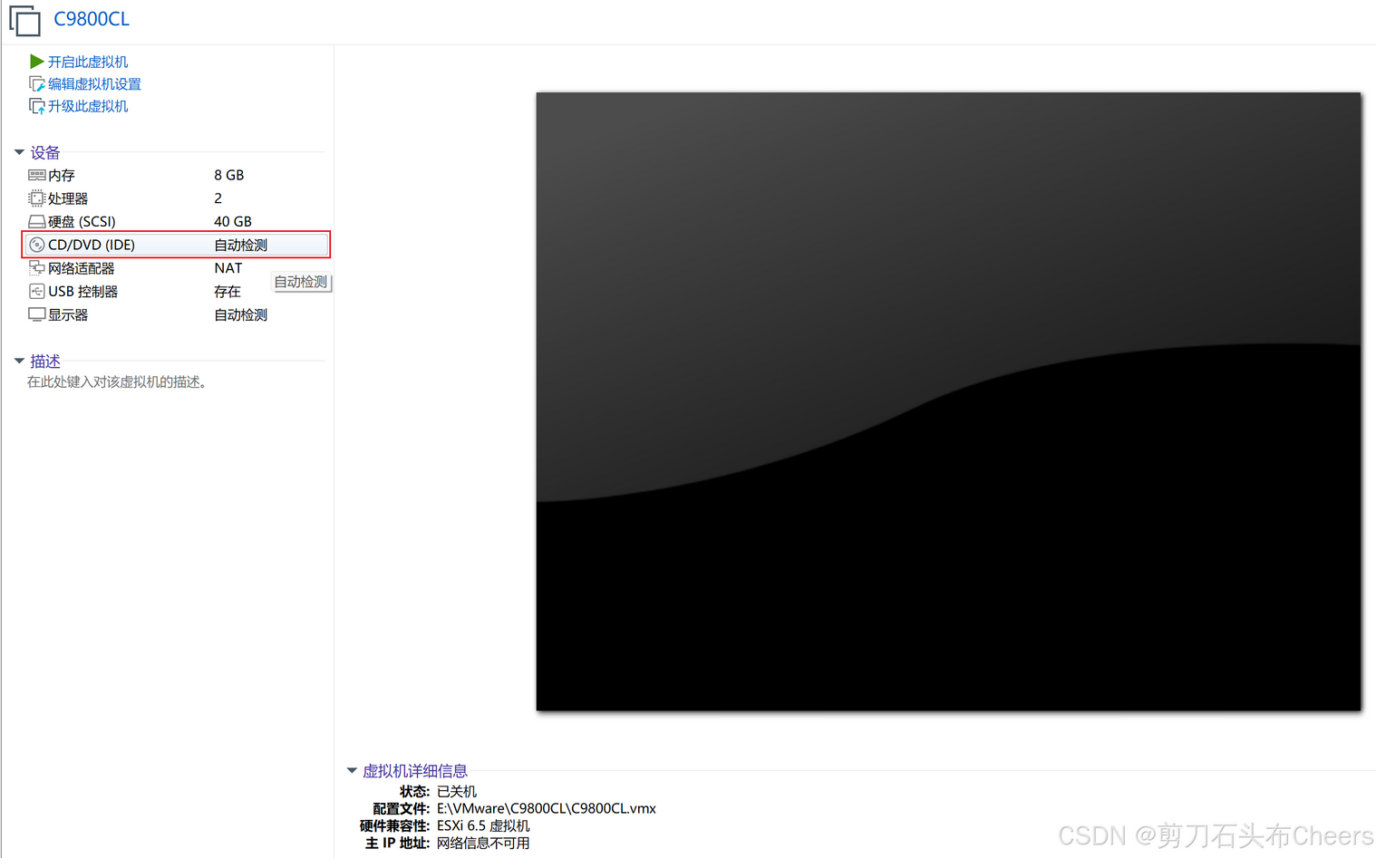

点击CD/DVD(IDE),选择我们预先准备好的安装文件。





4.虚拟机初始化

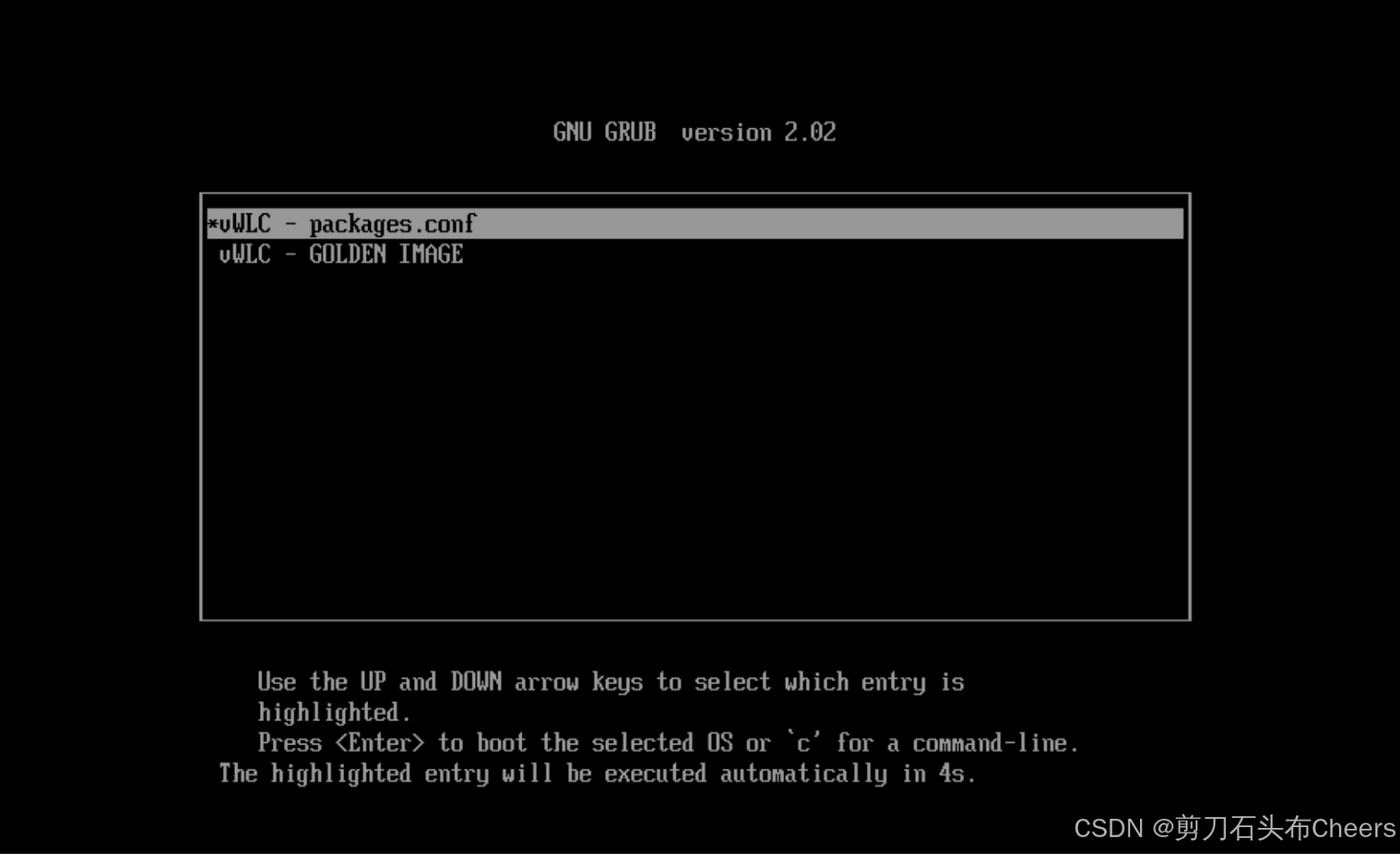

虚拟机开机之后,会自动启动安装,等待设备安装完成之后,会自动重启重新进入系统。

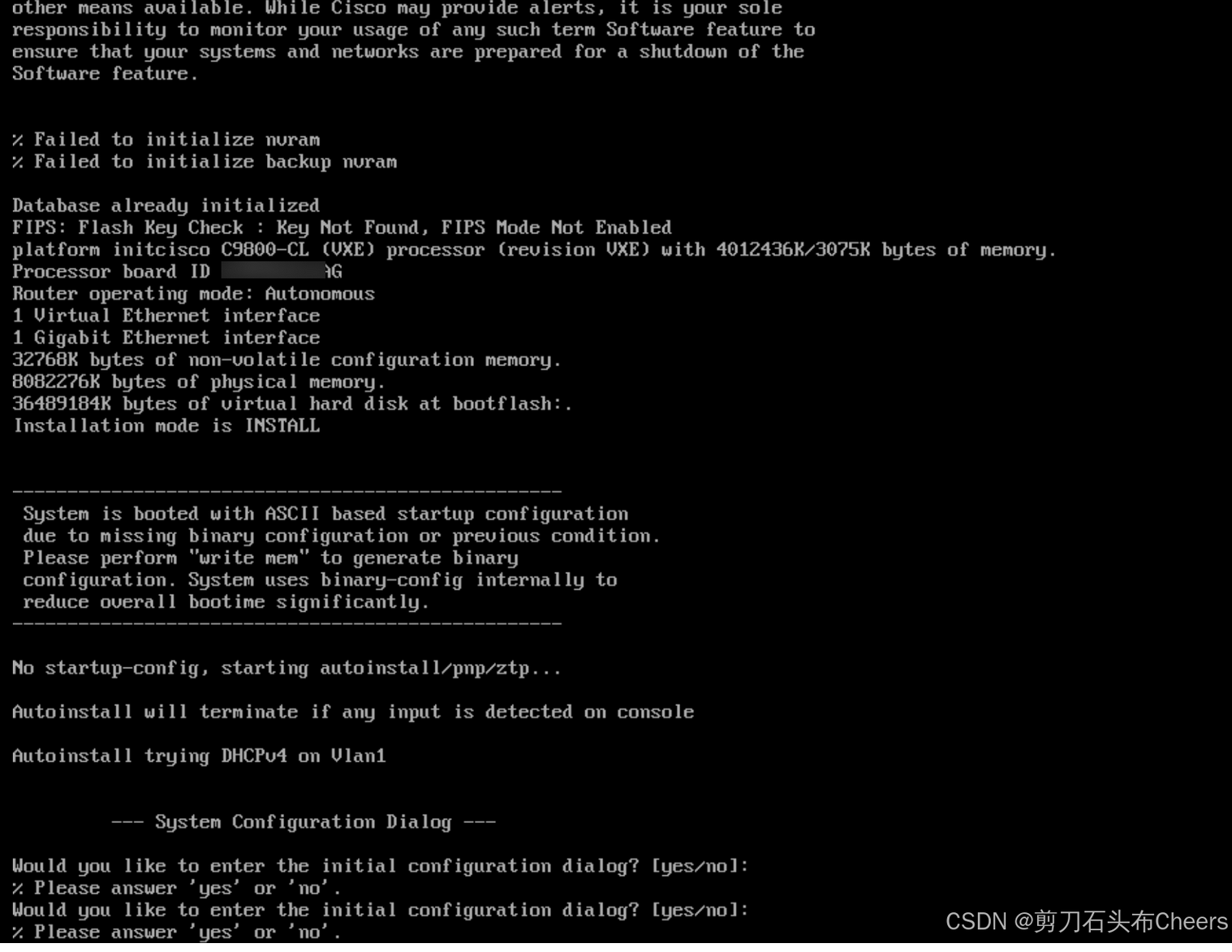

等设备进入系统之后,可以看到如下界面。

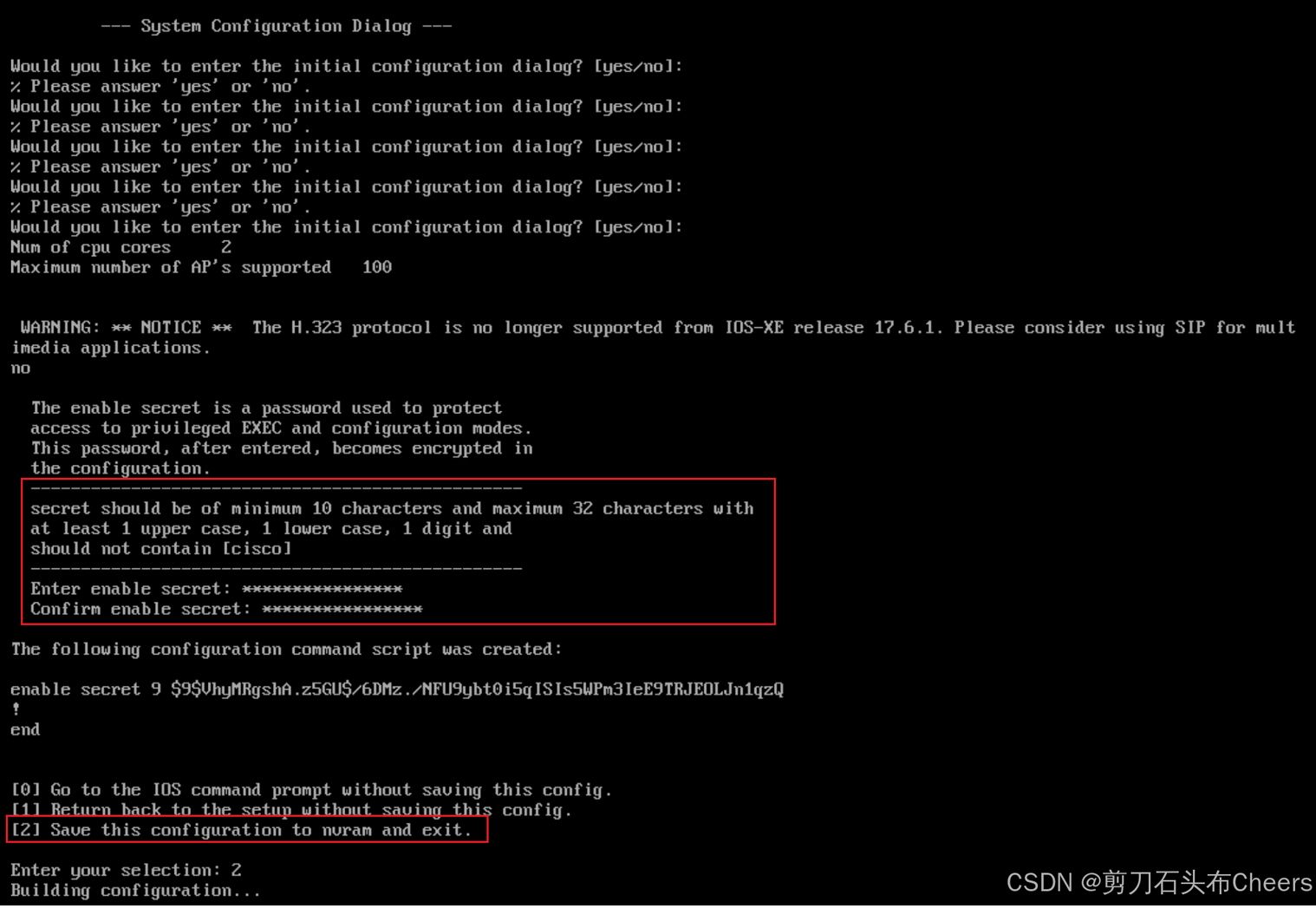

这个时候我们可以根据自己的需求进行配置,这里我们选择“no” ,通常需要配置我们的enable密码,可以看到这里的提示是不能有“cisco”关键字,需要10~32个字符,其中至少包含一个大写字母,一个小写字母和一个数字。

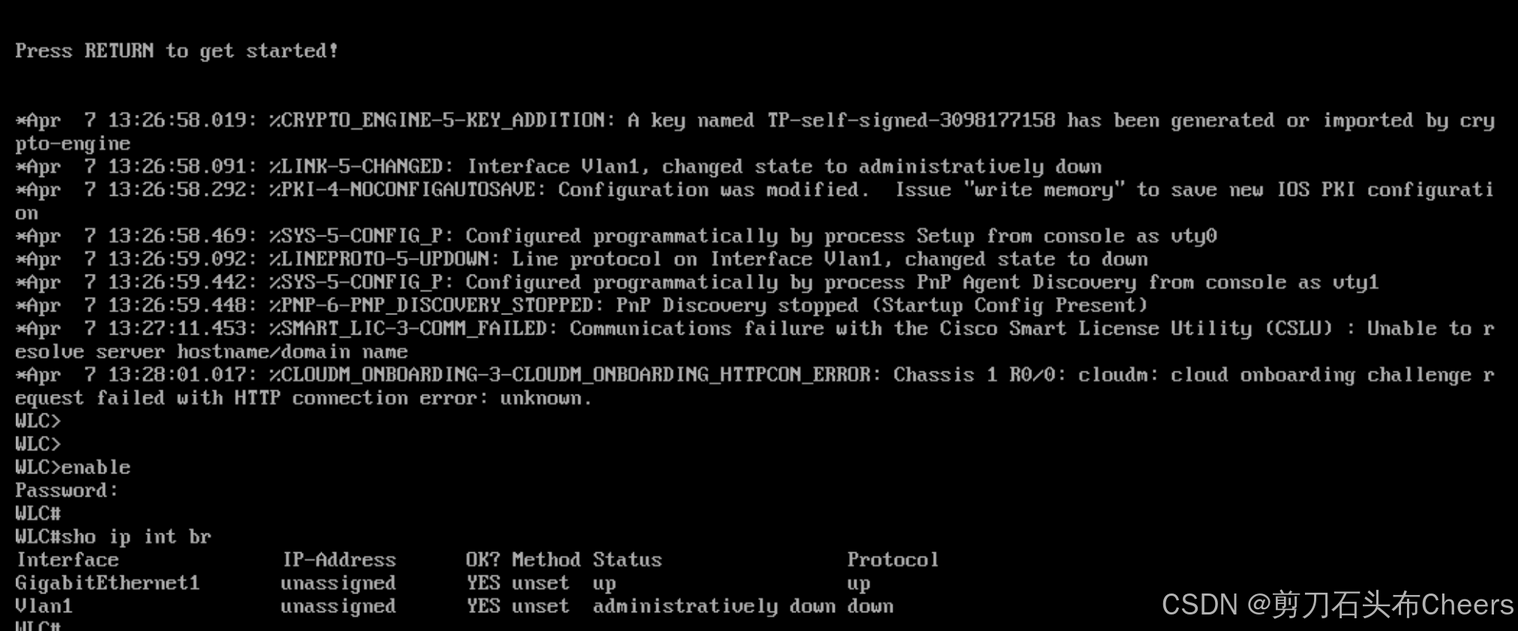

随后设备正常启动完成,输入enable密码,即可进入特权模式。



5.配置WEBUI接入

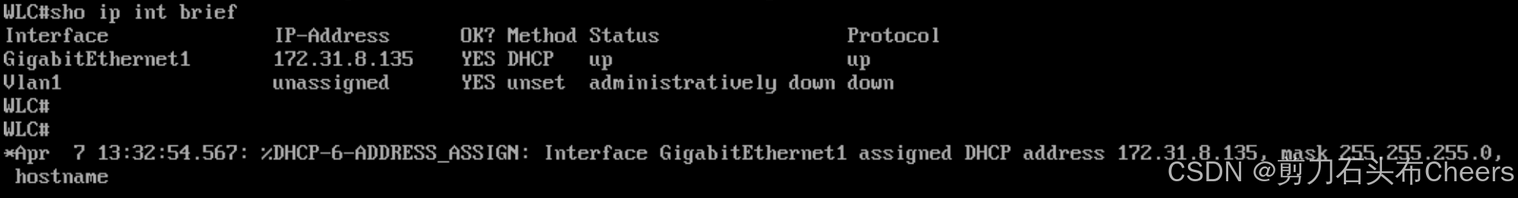

这部分我们来配置IP地址,由于是测试,直接将Gi1口配置为DHCP,获取相应IP地址,可以看到这里获取到的IP地址为172.31.8.135

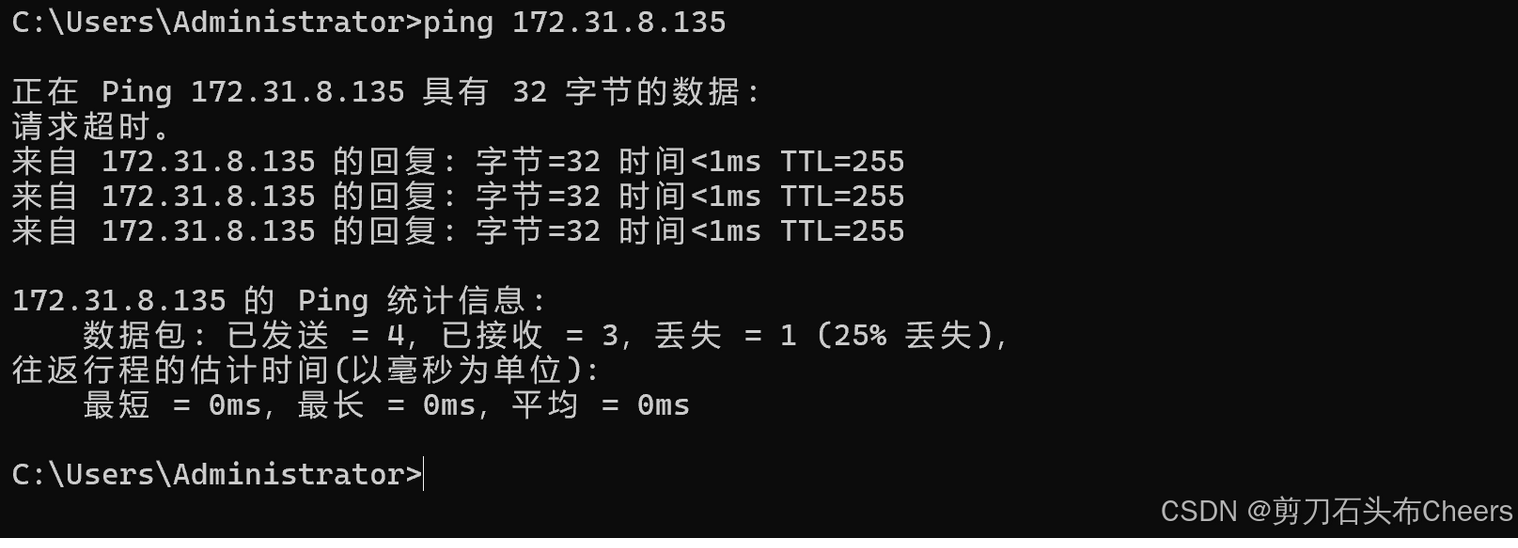

我们测试到该IP的连通性,可以看到连通性正常。

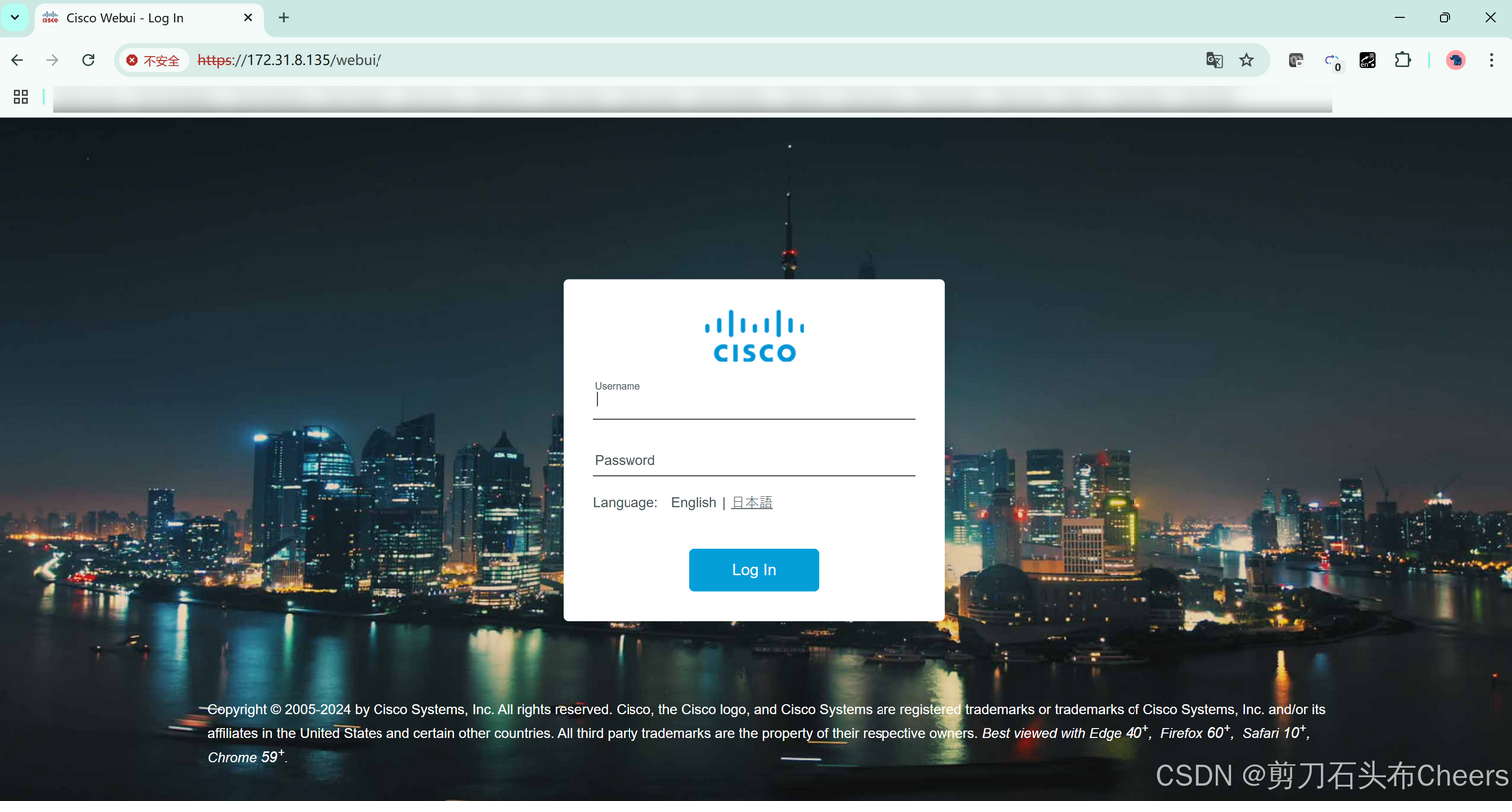

接下来我们尝试访问C9800CL的WEB界面,可以看到访问正常。



接下来完成相应的初始化即可使用。

本期分享就到这里了~ O(∩_∩)O哈哈~
