PADS学习笔记--关于logic

安装的是破解版PADS VX2.4
过程不再赘述。
叠甲：笔者刚刚结束高考，缺失部分知识架构，学此软件，属兴趣爱好。

前言：通过一个月的PCB学习，我意识到其实 程序理论知识+实践应用 高效结合起來，根本不需要超过两周的学习时间就能够达到连电路图+画封装+画板+打板的水平。

• 数电模电还没学，已经在等待队列中。失去电路设计理论背景下，画出来的板没有什么实际的意义。有些空中楼阁了。
• 西电的教程写的很好很详细。我认为这才是真正的参考资料。
• PADS官方的文档也很有参考价值。

正文：

PADS Logic 用来？
绘制原理图/原理图符号/导出BOM表

接下来来介绍各组分。

1. 各种线

2D线（黄色）：属于绘图线，logic 中可用于画元件符号，layout 中可用于画板框等一切与导线无关的东西。
网络线（白色）：起到指示A与B相连的作用，并非实际的导线。
导线（紫色）：属于实际连接，就是物理中的导线。
注意：logic 原理图中的导线发送到 layout 成为网络线。需要在 layout 中重新连接。

2. 单位

PADS中标准单位为mil(密尔)，
1mil=0.001英寸=0.0254mm=0.00254cm
1mm=29.37mil
logic 中默认单位为 mil，不能改单位，layout，router 可以改单位。

3. 栅格等基础设置

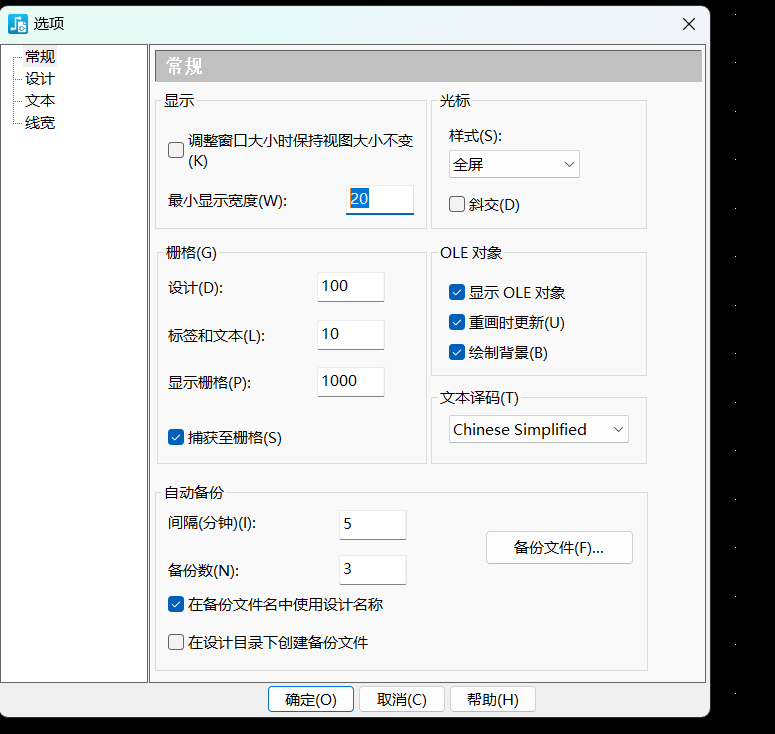

按ctrl+enter打开基础设置栏。

此处可调整语言、最小显示宽度、栅格等。
我一般把最小显示宽度调到 1mil 以下，更直观。

4. 无模命令

在logic中，直接输入？即可进入PADS的无模命令帮助菜单界面，我们可以看到详细的介绍。

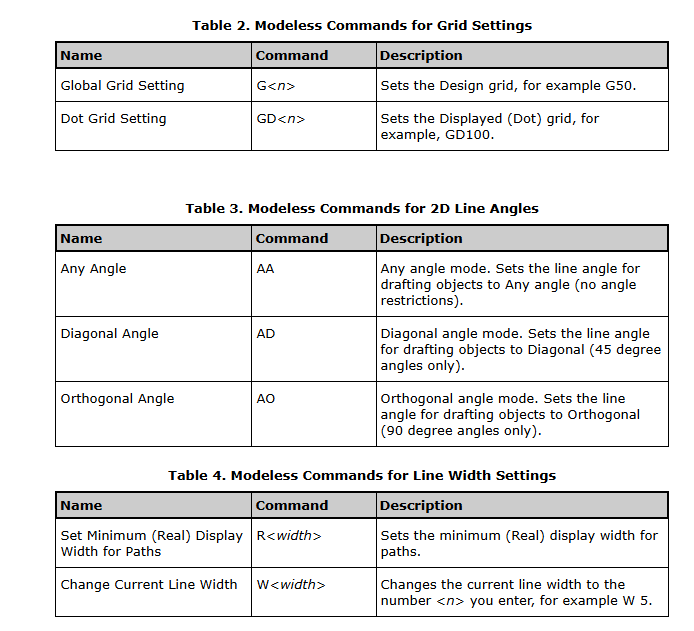

比较实用的无模命令：

• g+number：调整设计栅格为 number mil
• gd+number：调整显示栅格为 number mil
• umm:调整单位为mm（毫米）
• um:调整单位为mil(密尔)

5. 添加元件

在logic上方工具栏中点击

之后选择库中的元件添加

之后元件就会在鼠标中心

放置在合适的位置即可。

6. 添加、创建、修改库

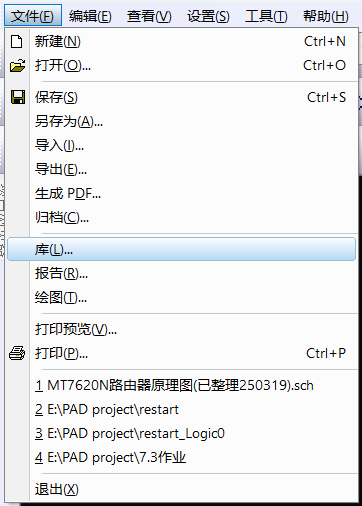

点击文件>库，打开库管理器。

添加库：
在库管理器中点击管理库列表，点左下角的添加，本地导入后缀为（.pt9）的库文件。

新建库：
在库管理器中点此：

选择地址即可创建成功。

7. 绘制自己的库元件（必备的重要内容）：

在库管理器中选择元件，点击右下方的新建：

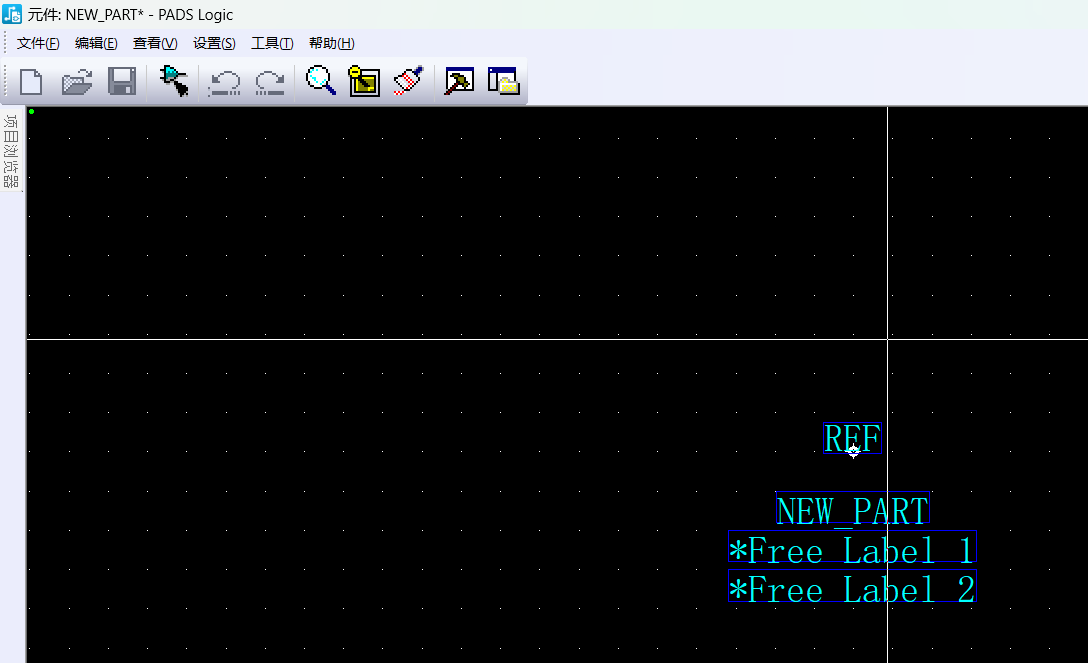

点编辑元件，弹出如此页面：

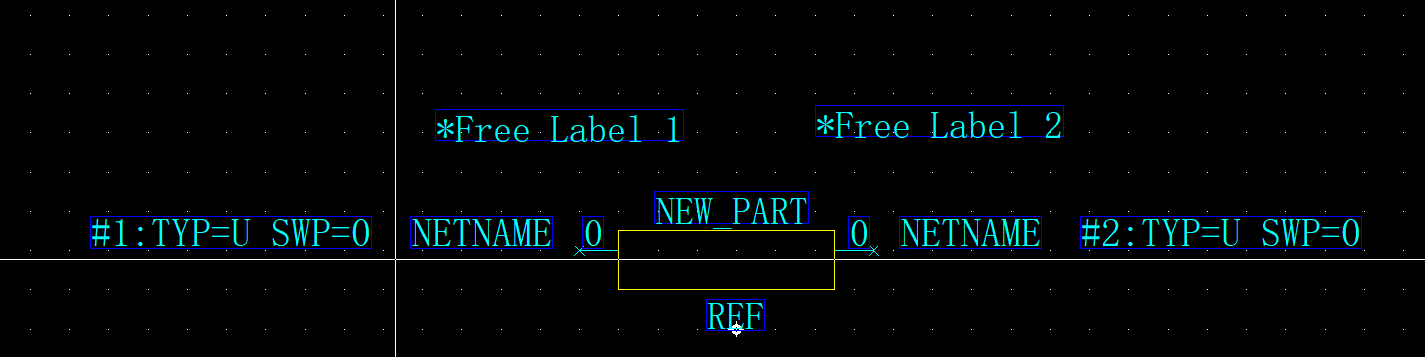

在此页面，使用2D线绘制元件的逻辑符号。
画好后即归类为元件
添加管脚：

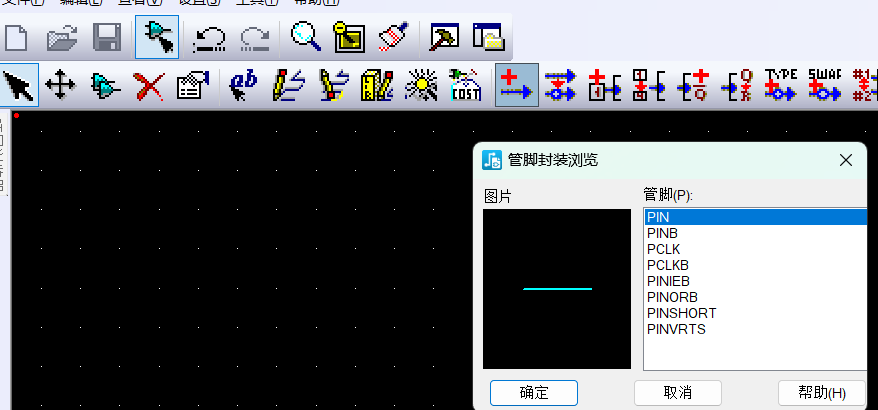

打开编辑工具栏，找到如图的管脚封装浏览界面，添加合适的管脚。
（注：此处添加的管脚为供导线连接的接口，分长短，横竖）

如上图，管脚旁边的叉号为与导线的连接点。
画好之后退出编辑页面，点保存。为该元件起名。

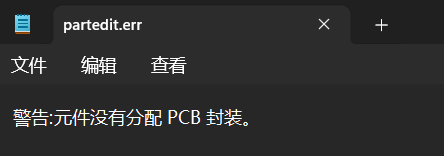

弹出如下报错是正常的，CAE封装的绘制在layout笔记中会写。

8. 连接导线/页间连接符/电源/接地

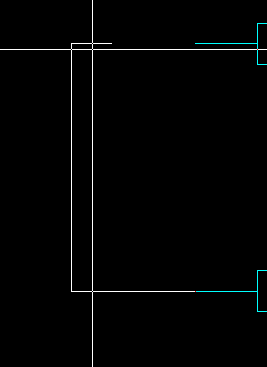

按F2添加导线!

右键添加页间连接符/电源/接地
