一、实验目的

能够使用源码安装Mininet；
能够使用Mininet的可视化工具生成拓扑；
能够使用Mininet的命令行生成特定拓扑；
能够使用Mininet交互界面管理SDN拓扑；
能够使用Python脚本构建SDN拓扑。

二、实验环境

Ubuntu 20.04 Desktop amd64

三、实验要求

1、基本要求

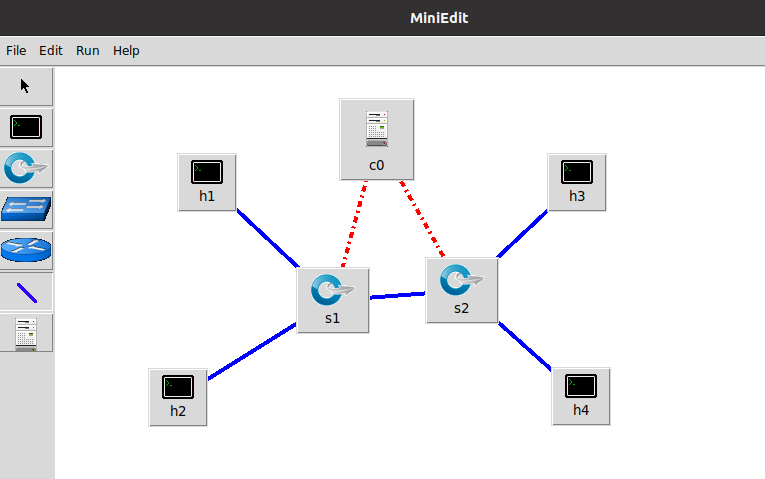

(1)、使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

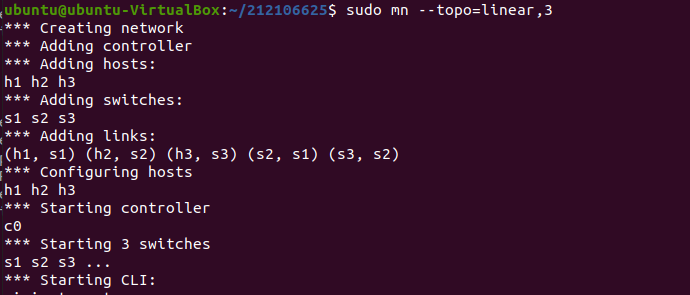

(2)、使用Mininet的命令行生成如下拓扑：

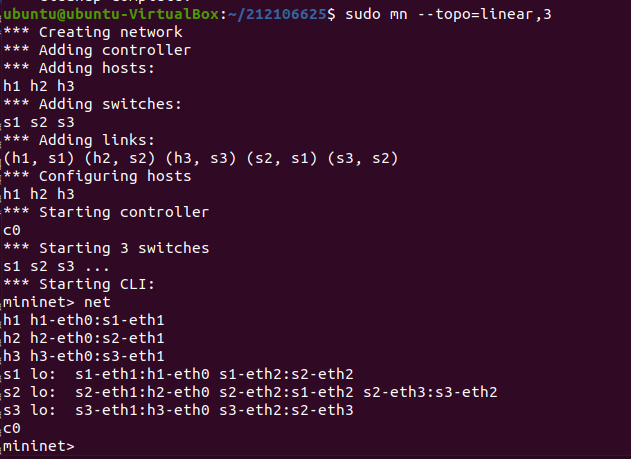

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

b) 3台主机，每个主机都连接到同1台交换机上。

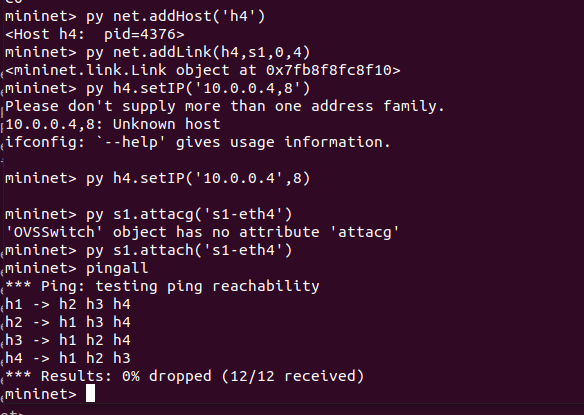

(3)在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

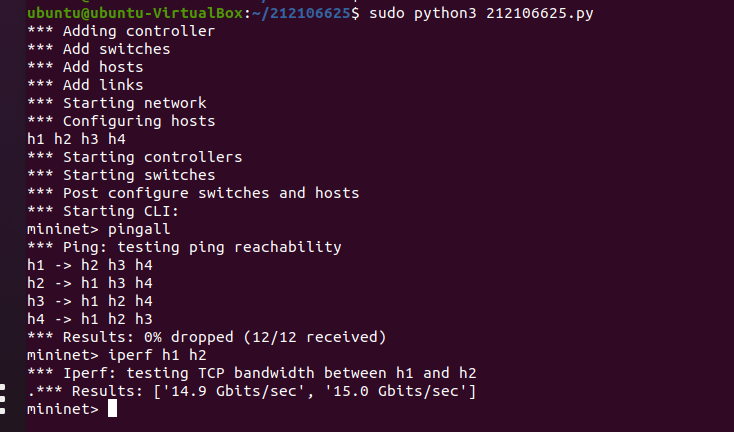

(4)编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：

a) h1的cpu最高不超过50%;

h1 = net.addHost('h1', cls=Host, ip='10.0.0.1', defaultRoute=None, cpu=0.5)

b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

net.addLink(h1, s1, bw=10, delay='5ms',max_queue_size=1000, loss=50, use_htb=True)

2、进阶要求

---

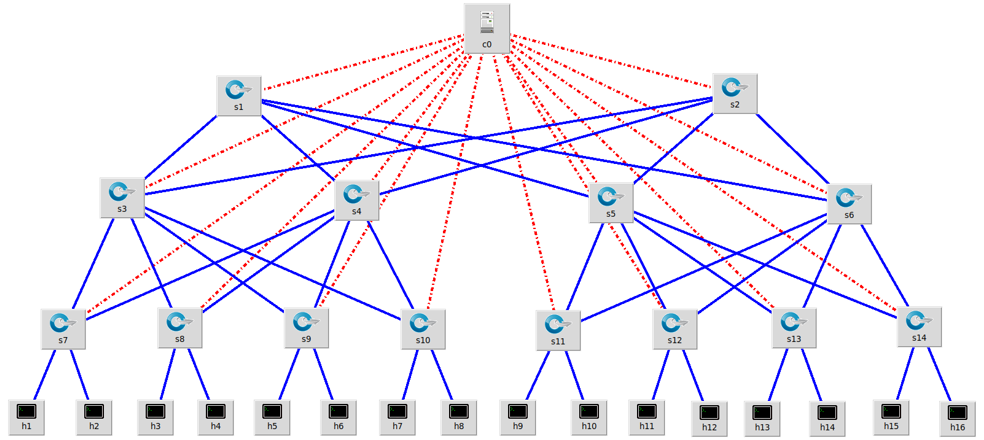

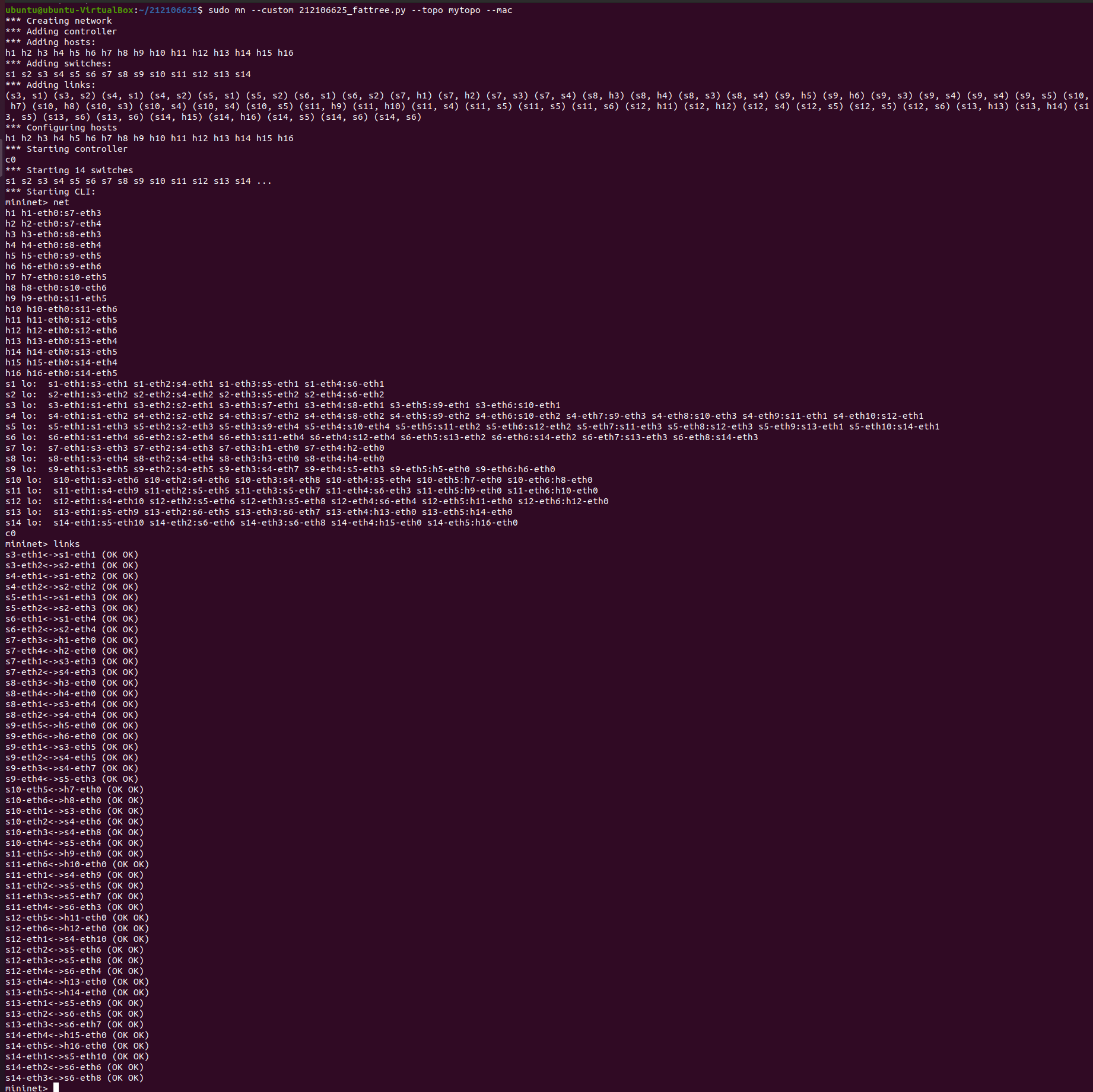

编写Python脚本，生成如下数据中心网络拓扑，

#!/usr/bin/python
#创建网络拓扑
"""Custom topology example
Adding the 'topos' dict with a key/value pair to generate our newly defined
topology enables one to pass in '--topo=mytopo' from the command line.
"""

from mininet.topo import Topo
from mininet.net import Mininet
from mininet.node import RemoteController,CPULimitedHost
from mininet.link import TCLink
from mininet.util import dumpNodeConnections

class MyTopo( Topo ):
    "Simple topology example."

    def __init__( self ):
        "Create custom topo."

        # Initialize topology
        Topo.__init__( self )
        L1 = 2
        L2 = L1 * 2
        L3 = L2 * 2
        a = []
        b = []
        c = []

        # add core ovs
        for i in range( L1 ):
                sw = self.addSwitch( 's{}'.format( i + 1 ) )
                a.append( sw )

        # add aggregation ovs
        for i in range( L2 ):
                sw = self.addSwitch( 's{}'.format( L1 + i + 1 ) )
                b.append( sw )

        # add edge ovs
        for i in range( L3 ):
                sw = self.addSwitch( 's{}'.format( L1 + L2 + i + 1 ) )
                c.append( sw )

        # add links between core and aggregation ovs
        for i in range( L1 ):
                sw1 = a[i]
                for sw2 in b[int(i/2)::int(L1/2)]:
                # self.addLink(sw2, sw1, bw=10, delay='5ms', loss=10, max_queue_size=1000, use_htb=True)
                    self.addLink( sw2, sw1 )

        # add links between aggregation and edge ovs
        for i in range( L2 ):
                for sw1 in b[i:i+2]:
                    for sw2 in c[i*2:(i+2)*2]:
                        self.addLink( sw2, sw1 )

        #add hosts and its links with edge ovs
        count = 1
        for sw1 in c:
                for i in range(2):
                    host = self.addHost( 'h{}'.format( count ) )
                    self.addLink( sw1, host )
                    count += 1
topos = { 'mytopo': ( lambda: MyTopo() ) }

四、实验总结

本次的实验让我初步体会到了SDN的难度，第一次创建网络拓扑还有些生疏。
其中遇到了文件无法被访问的情况，只能用sudo chmod+777来打开文件的权限。
实验中学会了使用Mininet的可视化工具生成拓扑，使用命令行生成特定拓扑。
在之后的实验中我将会更加努力的学习，弄清楚实验中的步骤。
