Echarts 3D饼图

Echarts 3D饼图

1、3D饼图调用代码

<script>
　　import $statisticalChart from 'common/js/echartsUtil/statisticalChart.js';
</script>

mounted() {
    this.init();
},

methods: {
    init() {
　　　　let pieName = [名字1, 名字2, 名字3];
　　　　let pieVal = [1, 2, 3];
　　　　let pieColor = ['#0180ff', '#4925ff', '#ff9a00'];

　　　　$statisticalChart.get3DCircularPie("myChart1_1", pieName, pieVal, pieColor, 62, 62, [-20, 0, 0, -3]);
　　}
}



2、3D饼图代码

import echarts from 'echarts';
import 'echarts-gl';

// 3D饼图
statisticalChart.get3DCircularPie = function (v_id, v_data_name, v_data_val, v_data_color, v_data_boxWidth, v_data_boxDepth, v_data_grid) {
    let myChart = echarts.init(document.getElementById(v_id));
    myChart.clear();

    // 生成扇形的曲面参数方程，用于 series-surface.parametricEquation
    function getParametricEquation(startRatio, endRatio, isSelected, isHovered, k) {
        // 计算
        let midRatio = (startRatio + endRatio) / 2;
        let startRadian = startRatio * Math.PI * 2;
        let endRadian = endRatio * Math.PI * 2;
        let midRadian = midRatio * Math.PI * 2;

        // 如果只有一个扇形，则不实现选中效果。
        if (startRatio === 0 && endRatio === 1) {
            isSelected = false;
        }

        // 通过扇形内径/外径的值，换算出辅助参数 k（默认值 1/3）
        k = typeof k !== "undefined" ? k : 1 / 3;

        // 计算选中效果分别在 x 轴、y 轴方向上的位移（未选中，则位移均为 0）
        let offsetX = isSelected ? Math.cos(midRadian) * 0.1 : 0;
        let offsetY = isSelected ? Math.sin(midRadian) * 0.1 : 0;

        // 计算高亮效果的放大比例（未高亮，则比例为 1）
        let hoverRate = isHovered ? 1.05 : 1;

        // 返回曲面参数方程
        return {
            u: {
                min: -Math.PI,
                max: Math.PI * 3,
                step: Math.PI / 32
            },

            v: {
                min: 0,
                max: Math.PI * 2,
                step: Math.PI / 20
            },

            x: function(u, v) {
                if (u < startRadian) {
                    return (
                        offsetX +
                        Math.cos(startRadian) * (1 + Math.cos(v) * k) * hoverRate
                    );
                }
                if (u > endRadian) {
                    return (
                        offsetX + Math.cos(endRadian) * (1 + Math.cos(v) * k) * hoverRate
                    );
                }
                return offsetX + Math.cos(u) * (1 + Math.cos(v) * k) * hoverRate;
            },

            y: function(u, v) {
                if (u < startRadian) {
                    return (
                        offsetY +
                        Math.sin(startRadian) * (1 + Math.cos(v) * k) * hoverRate
                    );
                }
                if (u > endRadian) {
                    return (
                        offsetY + Math.sin(endRadian) * (1 + Math.cos(v) * k) * hoverRate
                    );
                }
                return offsetY + Math.sin(u) * (1 + Math.cos(v) * k) * hoverRate;
            },

            z: function(u, v) {
                if (u < -Math.PI * 0.5) {
                    return Math.sin(u);
                }
                if (u > Math.PI * 2.5) {
                    return Math.sin(u);
                }
                return Math.sin(v) > 0 ? 1 : -1;
            }
        }
    }

    // 生成模拟 3D 饼图的配置项
    function getPie3D(pieData, internalDiameterRatio) {
        let series = [];
        let sumValue = 0;
        let startValue = 0;
        let endValue = 0;
        let legendData = [];
        let k = typeof internalDiameterRatio !== "undefined" ? (1 - internalDiameterRatio) / (1 + internalDiameterRatio) : 1 / 3;

        // 为每一个饼图数据，生成一个 series-surface 配置
        for (let i = 0; i < pieData.length; i++) {
            sumValue += pieData[i].value;

            let seriesItem = {
                name: typeof pieData[i].name === "undefined" ? `series${i}` : pieData[i].name,
                type: "surface",
                parametric: true,
                wireframe: {
                    show: false
                },
                pieData: pieData[i],
                pieStatus: {
                    selected: false,
                    hovered: false,
                    k: k
                }
            };

            if (typeof pieData[i].itemStyle != "undefined") {
                let itemStyle = {};

                typeof pieData[i].itemStyle.color != "undefined" ? (itemStyle.color = pieData[i].itemStyle.color) : null;
                typeof pieData[i].itemStyle.opacity != "undefined" ? (itemStyle.opacity = pieData[i].itemStyle.opacity) : null;

                seriesItem.itemStyle = itemStyle;
            }
            series.push(seriesItem);
        }

        // 使用上一次遍历时，计算出的数据和 sumValue，调用 getParametricEquation 函数，
        // 向每个 series-surface 传入不同的参数方程 series-surface.parametricEquation，也就是实现每一个扇形。
        for (let i = 0; i < series.length; i++) {
            endValue = startValue + series[i].pieData.value;
            series[i].pieData.startRatio = startValue / sumValue;
            series[i].pieData.endRatio = endValue / sumValue;
            series[i].parametricEquation = getParametricEquation(
                series[i].pieData.startRatio,
                series[i].pieData.endRatio,
                true,
                false,
                1
            );

            startValue = endValue;
            legendData.push(series[i].name);
        }

        // 补充一个透明的圆环，用于支撑高亮功能的近似实现。
        series.push({
            name: "mouseoutSeries",
            type: "surface",
            parametric: true,
            wireframe: {
                show: false
            },
            itemStyle: {
                opacity: 1,
                // color: "rgb(252,158,18)"
            },
            parametricEquation: {
                u: {
                    min: 0,
                    max: Math.PI * 2,
                    step: Math.PI / 20
                },
                v: {
                    min: 0,
                    max: Math.PI,
                    step: Math.PI / 1.4
                },
                x: function(u, v) {
                    return Math.sin(v) * Math.sin(u) + Math.sin(u);
                },
                y: function(u, v) {
                    return Math.sin(v) * Math.cos(u) + Math.cos(u);
                },
                z: function(u, v) {
                    return Math.cos(v) > 0 ? 0.1 : -0.1;
                }
            }
        });

        // 准备待返回的配置项，把准备好的 legendData、series 传入。
        let option = {
            legend: {
                show: false,
                // data: legendData
            },
            tooltip: {
                backgroundColor: "rgba(12, 42, 97, 0.5)",
                formatter: function(params) {
                    if (params.seriesName !== 'mouseoutSeries') {
                        return "<div>"
                            + "<div style='float: left; color: #fff;'>" + params.seriesName + "：</div>"
                            + "<div style='float: left; color: #f7ef03;'>" + option.series[params.seriesIndex].pieData.value + " 人</div>"
                            + "</div>";
                    }
                }
            },
            xAxis3D: {
                min: -1.3,
                max: 1.3
            },
            yAxis3D: {
                min: -1.3,
                max: 1.3
            },
            zAxis3D: {
                min: -1.3,
                max: 1.3
            },
            grid3D: {
                show: false,
                boxWidth: v_data_boxWidth,
                boxDepth: v_data_boxDepth,
                boxHeight: 22,
                top: v_data_grid[0],
                right: v_data_grid[1],
                bottom: v_data_grid[2],
                left: v_data_grid[3],
                viewControl: {
                    //3d效果可以放大、旋转等，请自己去查看官方配置
                    alpha: 33,
                    // beta: 40,
                    rotateSensitivity: 0,
                    zoomSensitivity: 0,
                    panSensitivity: 0,
                    autoRotate: true,
                    //   autoRotateSpeed: 5,
                    //   autoRotateAfterStill: 10
                },
            },
            series: series
        };
        return option;
    }

    let _data = [];
    let _list;

    for (let i = 0; i < v_data_name.length; i++) {
        _list = {
            name: v_data_name[i],
            value: v_data_val[i],
            itemStyle: {
                color: v_data_color[i]
            }
        }

        _data.push(_list);
    }

    // 传入数据生成 option
    let option = getPie3D(_data, 0.59);

    myChart.setOption(option);
}

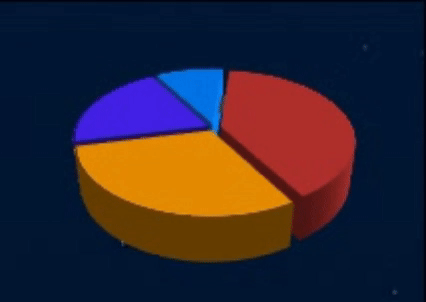

3、效果图
