HCIA-三层通信

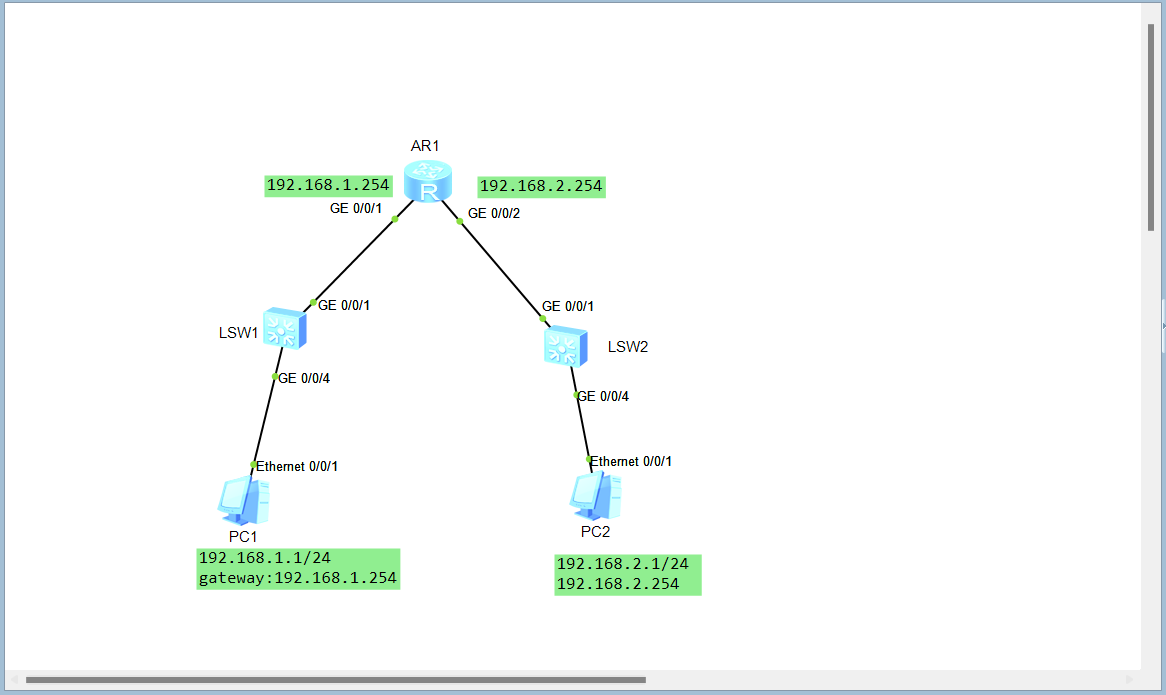

拓扑

阐述PC1 和 PC2通信

配置过程

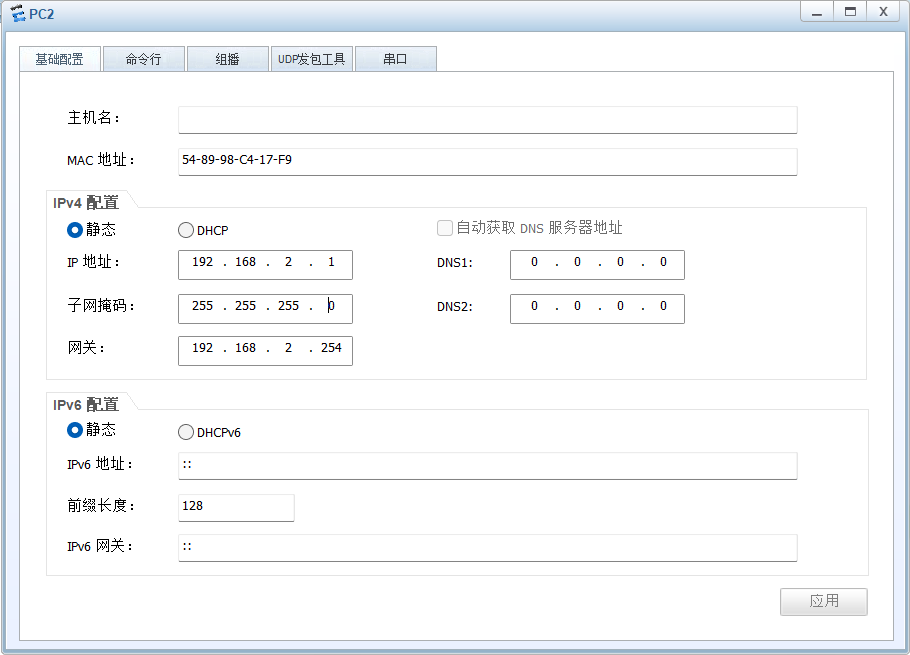

PC1，PC2配置

AR1配置

[Huawei]sys AR1
[AR1]inte gi 0/0/1
[AR1-GigabitEthernet0/0/1]ip addr 192.168.1.254 255.255.255.0
[AR1-GigabitEthernet0/0/1]q
[AR1]inte gi 0/0/2
[AR1-GigabitEthernet0/0/2]ip addr 192.168.2.254 255.255.255.0

阐述PC1和PC2通信全过程

第一步:PC1判断通信为二层还是三层

经过网络号的比对发现通信目的地和自己的网络号不同，所以为三层通信

1100000000.10100100.00000001.0000001(192.168.1.1)<
11100000000.10100100.0000010.0000001(192.168.2.1)
11111111111.11111111.11111111.0000000

第二步：三层通信需要找网关，PC1需要发送ARP请求获取网关的MAC地址，用来二层封装目的地

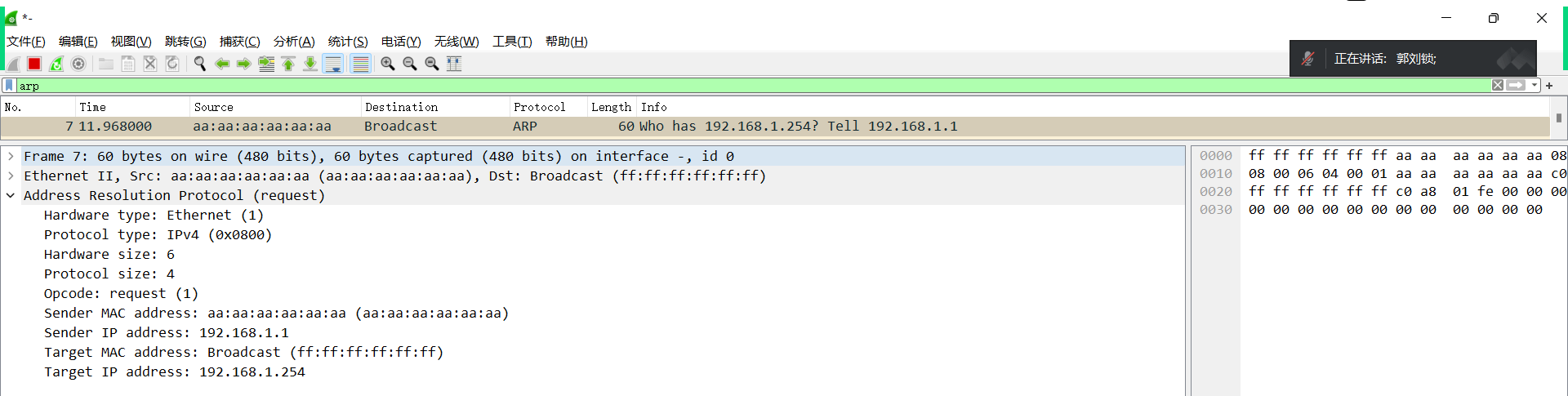

AR1的GE0/0/1接口抓包

第三步：PC1封装ICMP数据包给网关

ICMP
	DATA
IP
	DST：192.168.2.1
	SRC：192.168.1.1
Ether
	DST：192.168.1.254(MAC)
	SRC：192.168.1.1（MAC）

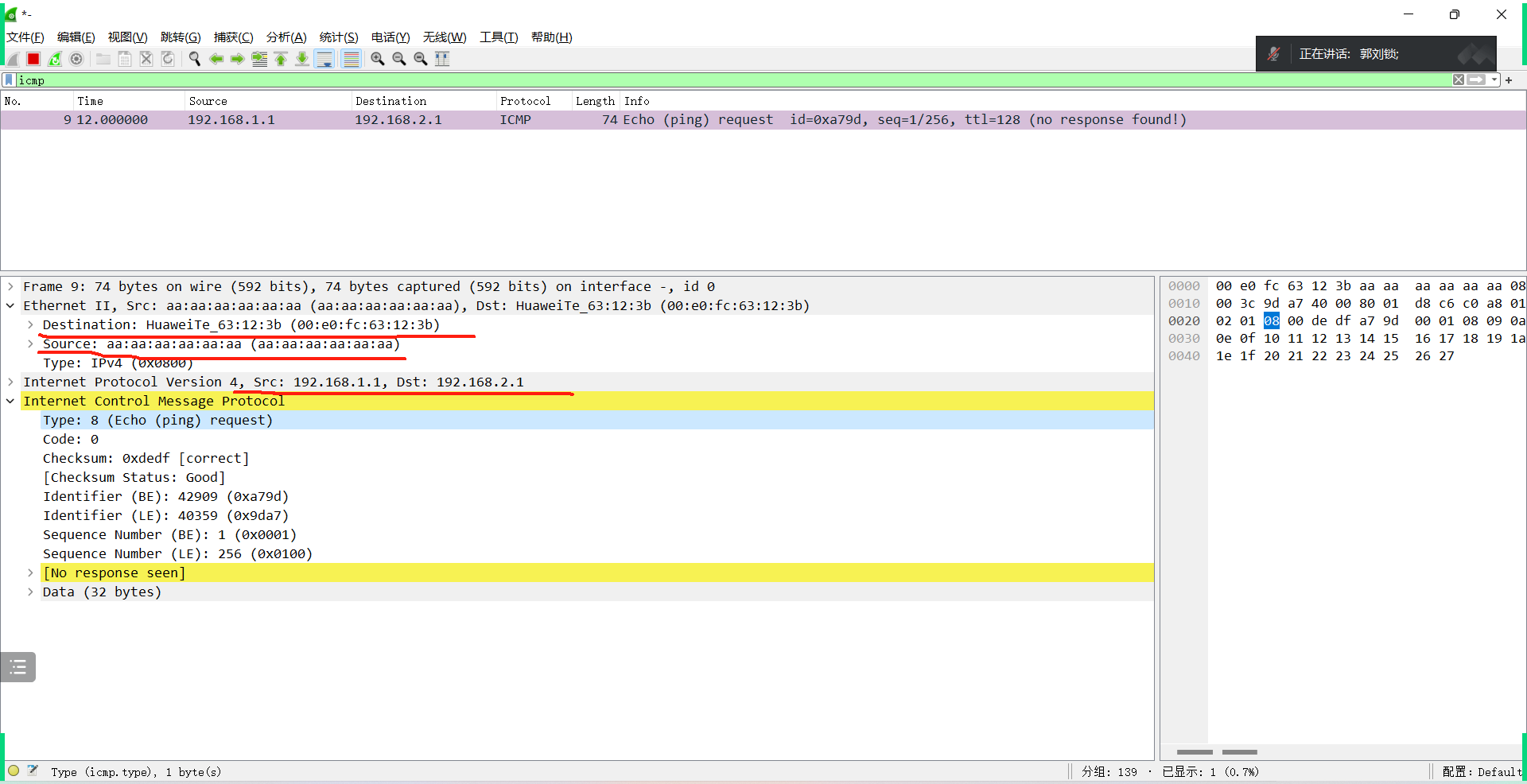

在AR1的GE0/0/1抓包
网关MAC地址：00e0-fc63-123b

第四步：AR1接受到数据包后根据IP层的目的地进行路由选择（最长匹配规则），选择从192.168.2.254接口转发流量

AR1的路由表项

[AR1]display ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 10       Routes : 10

Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface

      127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0
      127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0
    192.168.1.0/24  Direct  0    0           D   192.168.1.254   GigabitEthernet
0/0/1
  192.168.1.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
  192.168.1.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/1
    192.168.2.0/24  Direct  0    0           D   192.168.2.254   GigabitEthernet
0/0/2
  192.168.2.254/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
  192.168.2.255/32  Direct  0    0           D   127.0.0.1       GigabitEthernet
0/0/2
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

路由表项：192.168.1.0/24 Direct 0 0 D 192.168.1.254(匹配失败)
1100000000.10100100.00000001.00000000(192.168.1.0)
1100000000.10100100.00000010.00000001（192.168.2.1）
1111111111.11111111.11111111.00000000
路由表项：192.168.2.0/24 Direct 0 0 D 192.168.2.254（匹配成功24位）
1100000000.10100100.00000010.00000000(192.168.1.0)
1100000000.10100100.00000010.00000001（192.168.2.1）
1111111111.11111111.11111111.00000000
路由表项：192.168.1.0/22 Direct 0 0 D 192.168.2.254（匹配成功22位）
1100000000.10100100.00000001.00000000(192.168.1.0)
1100000000.10100100.00000010.00000001（192.168.2.1）
1111111111.11111111.11111100.00000000

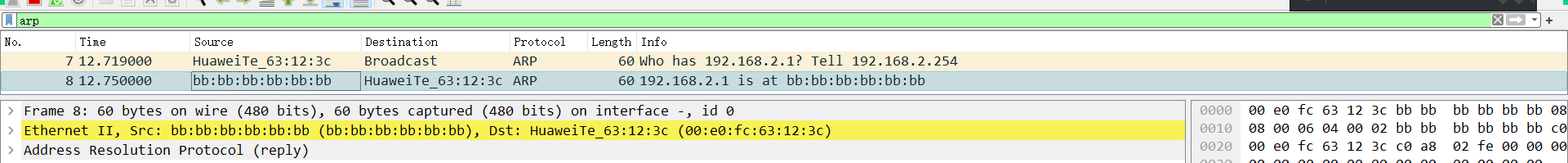

第五步：AR1发送请求ARP Request请求PC2的MAC地址

第六步：重新封装ICMP数据包的二层

ICMP
	DATA
IP
	DST：192.168.2.1
	SRC：192.168.1.1
Ether
	DST：192.168.2.1(MAC)
	SRC：192.168.2.254（MAC）

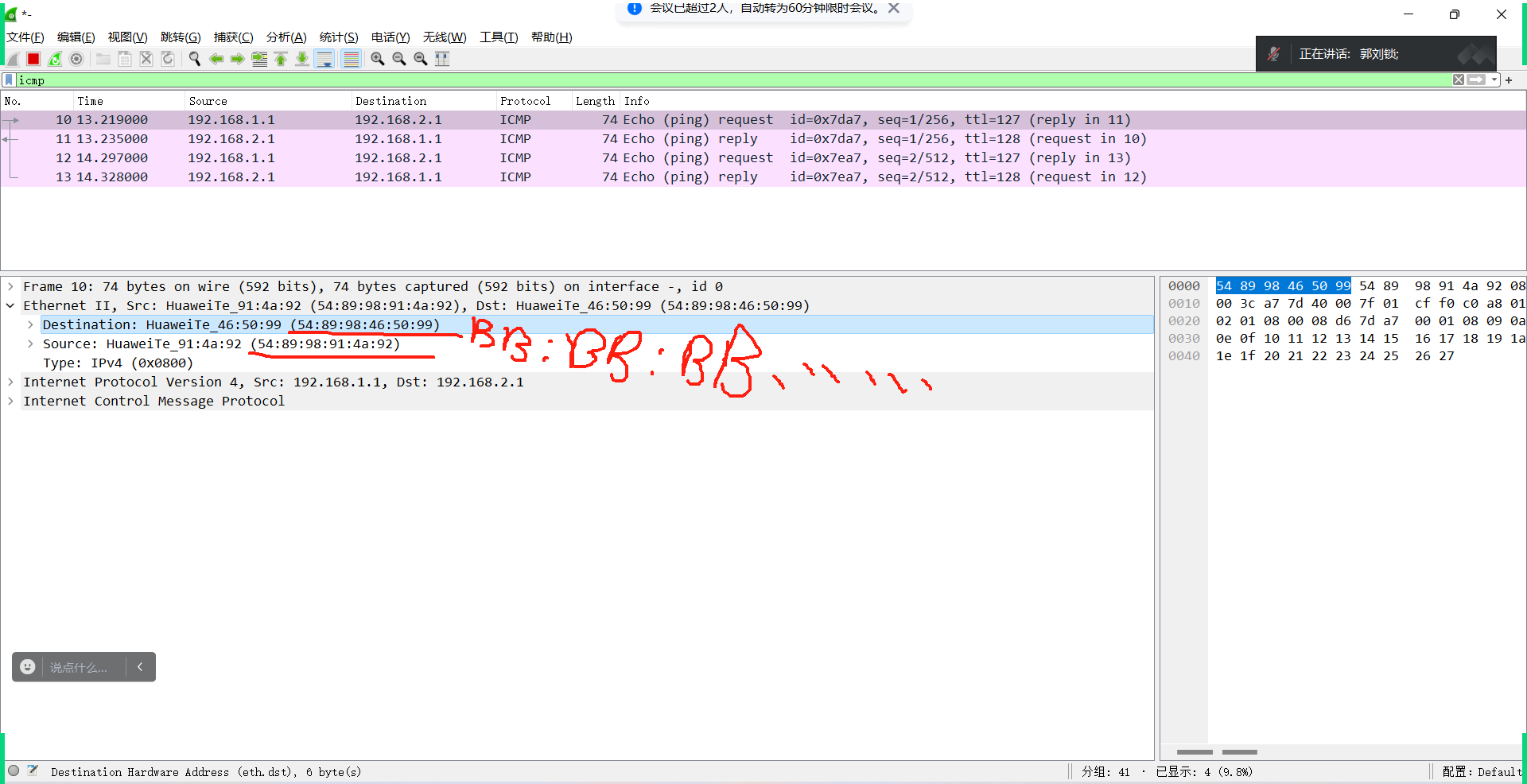

AR1的GE0/0/2抓包

第七步：PC1回报同理
