图模常见问题之 自动成图热点跳转

　　一、正常导入时，热点跳转信息

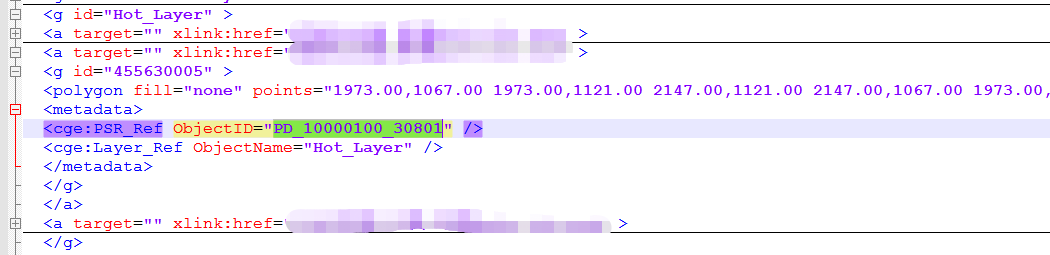

　　自动成图的原图中在Hot_Layer层中写入的是图形界面中跳转的链接信息，正确导入后可在图形界面通过热点跳转和切换到相关线路中，通常原图中Hot_Layer中的描述如下：



　　其中，图形导入时通过其中的cge:RSR_Ref ObjectID的值（即rdfid）到实时库中找相应的馈线，找到馈线的ID后，将馈线的ID信息填写到相应跳转链接的关联信息中。

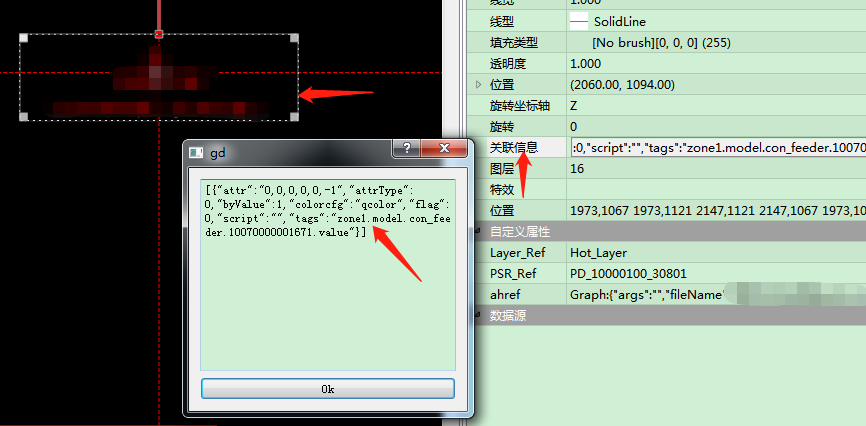

　　正常导入后的图形用gd打开，点击跳转链接图元，应该是可以看到相应的关联信息的。能找到对端馈线的前提是，对端馈线的单线图数据必须要已经导入到库中。





　　二、热点不能跳转时，问题排查方法

　　1、首先通过gd打开xtsvg/路径下导入到系统中的图形文件，查看相应的跳转链接图元的关联信息是否正确填写，如不正确填写，请进行下一步排查。

　　2、未正确填写关联信息时，请先检查导入系统之前的svg原图，原图中的跳转信息是否正确写入Hot_Layer层中，写入rdfid值是否为正常的馈线，通过该rdfid到库中的馈线容器表中查找一下，是否能正常找到该馈线，如不能找到该馈线，要么是SVG文件中填写有误，要么是对端线路没有导入。请先深试导入对端线路后再导入该线路，之后重新查看跳转信息。

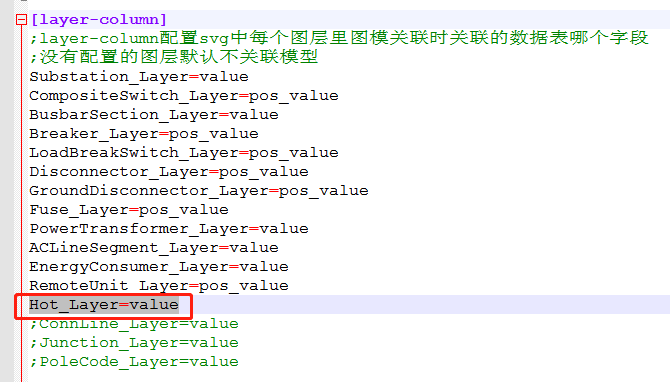

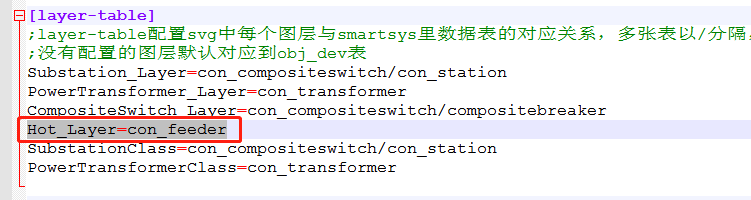

　　3、若以上检查的原图SVG文件内容均正常，且rdfid也可正确在库中找到该馈线，则请检查modelfile/red/pms/svgimp.ini以及modelfile/dms_autodraw/svgimp.ini文件的配置情况。其中只有当以下几个配置信息均正常填写时，才能正常关联相应的跳转信息。信息如下：





　　请检查以上各处信息及配置后，再次导入图形文件后检查相应信息是否正确。
