图模常见问题之 首开关一侧连接设备容器错误

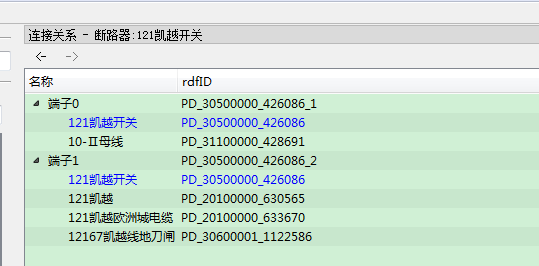

　　某地区出现以下拓扑连接情况：



 　　看似首开关两侧连接设备都正常，一侧连接的是母线——“10-II母线”，一侧连接的是馈线段——“121凯越”、“121凯越欧洲城电缆”。但是导入时候依然会出现找不到首开关的错误。

　　仔细检查设备的容器关系：

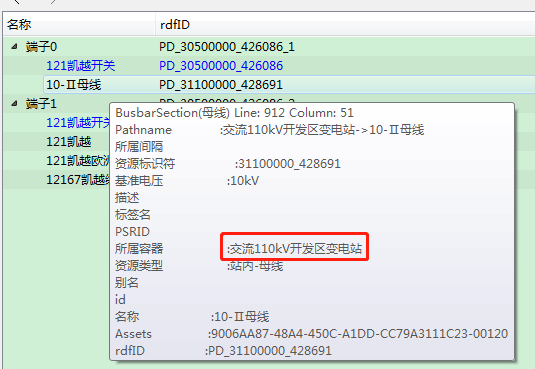

　　1、母线容器如下：



 　　可见母线的容器为当前变电站，没有问题。

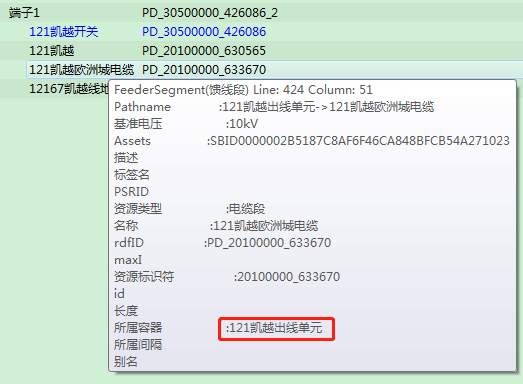

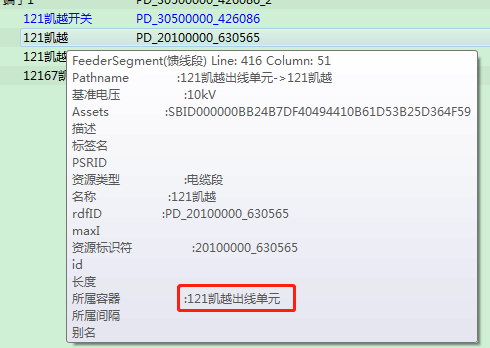

　　2、馈线段容器如下：

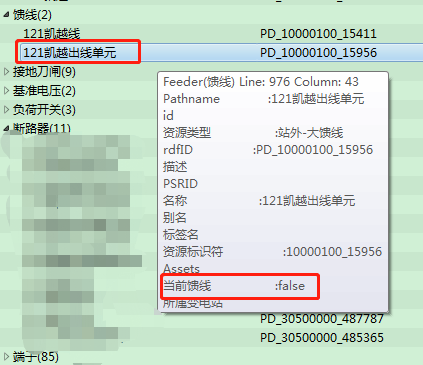

 　　以上信息可以看出，首开关另一侧连的馈线段的容器为馈线“121凯越出线单元”，但是这条馈线并不是当前馈线，当前馈线应该是“121凯越线”。

　　至此，总结一下原因，即首开关一侧正常连接母线，母线的容器正确。但首开关的另一侧连接了两条馈线段，而两条馈线段的容器都不是当前馈线，这种拓扑连接情况肯定就会有问题了，导致无法找到首开关的错误。
