F7 消息队列

1.消息队列概念及其应用

1.1定义

• 消息队列可在任务与任务之间,中断与任务之间传递消息
• 实现任务接收来自于其他任务或者中断的不定长度的消息

1.2消息队列工作原理

• 消息队列由消息控制块,队头,队尾构成
• 消息只能从队尾进入,队头出

2.消息队列控制块

2.1组成与各模块作用

• pcHead,队列头指针
• pcTall,队列尾指针
• pcWriteTo,当前要写入的指针
• pcReadFrom,当前读指针
• xTaskWaitingToSend,指向任务列表,参与系统调度
• xTaskWaitingToReceive
• uxMessagesWaiting,等待
• uxLength,成员长度
• uxItemSize,成员个数
• cRxLock.发送锁
• cTxLock.接收锁

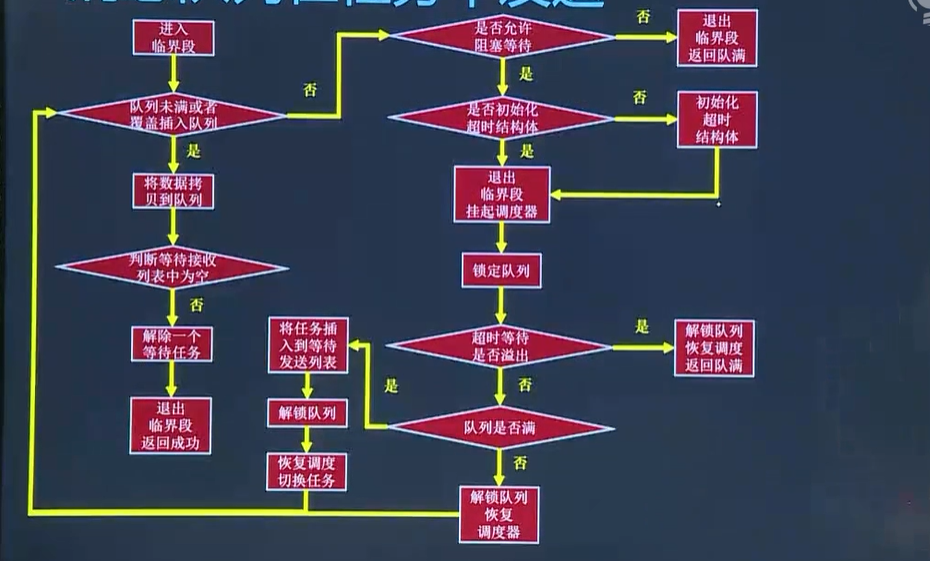

3.消息队列在任务中发送

3.1流程图

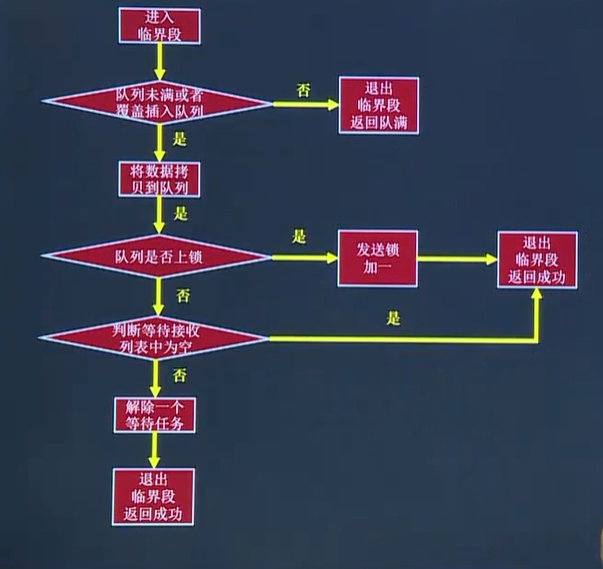

4.消息队列在中断中发送

4.1流程图

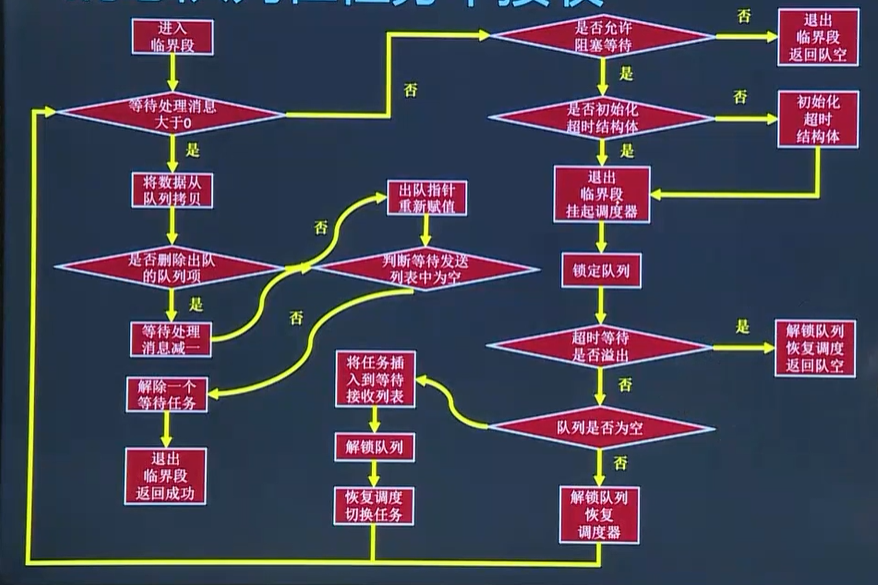

5.消息队列在任务中接收

5.1流程图

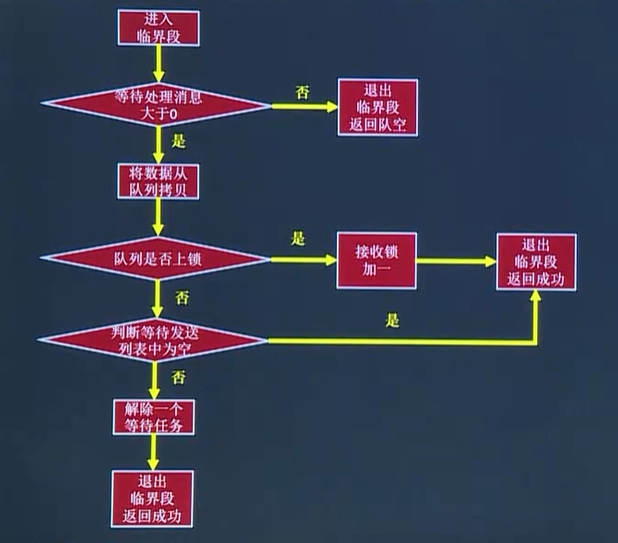

6.消息队列在中断中接收

6.1流程图
