解调

解调

指标

检波效率

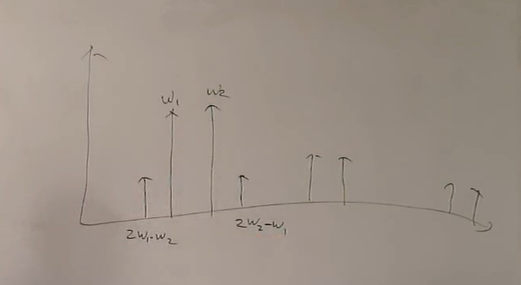

失真

• 线性失真
• 非线性失真

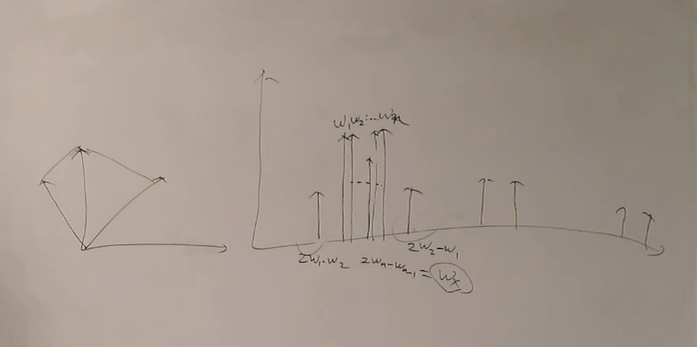

如果要用带通滤波器去掉边带，使用模拟滤波器没法直上直下，容易失真，得用数字滤波器

一旦有失真，既可能是带外，也可能在带内

检波器输入电阻

检波器电路是前级放大器的负载，它的输入阻抗将影响前级
的工作，太小会降低前级的Q值，太大会使检波器产生失真，
因此需合理设计。

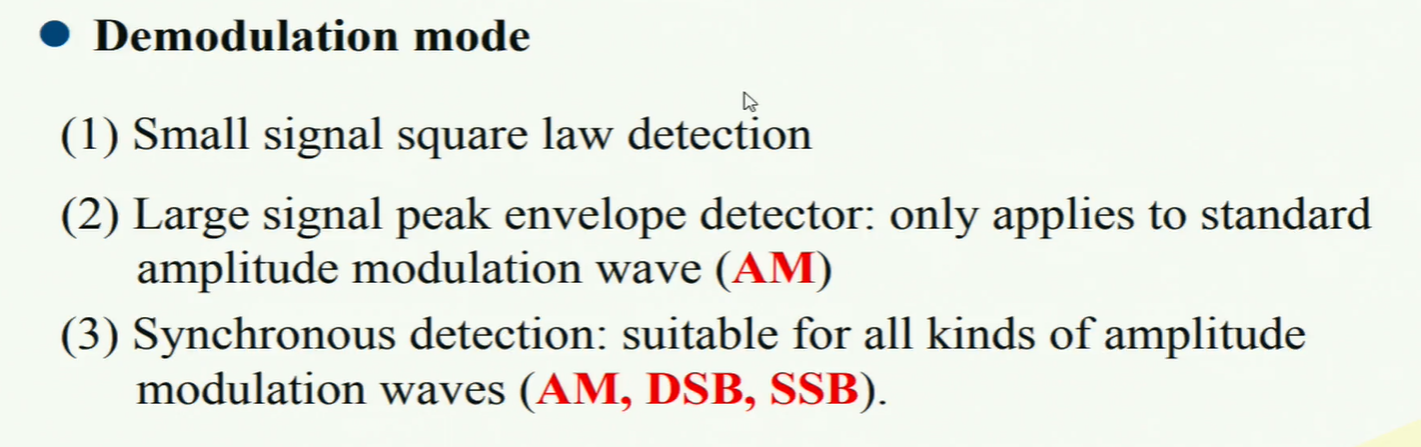

解调模式

• 小信号平方律检波（几十mV）

应用不多

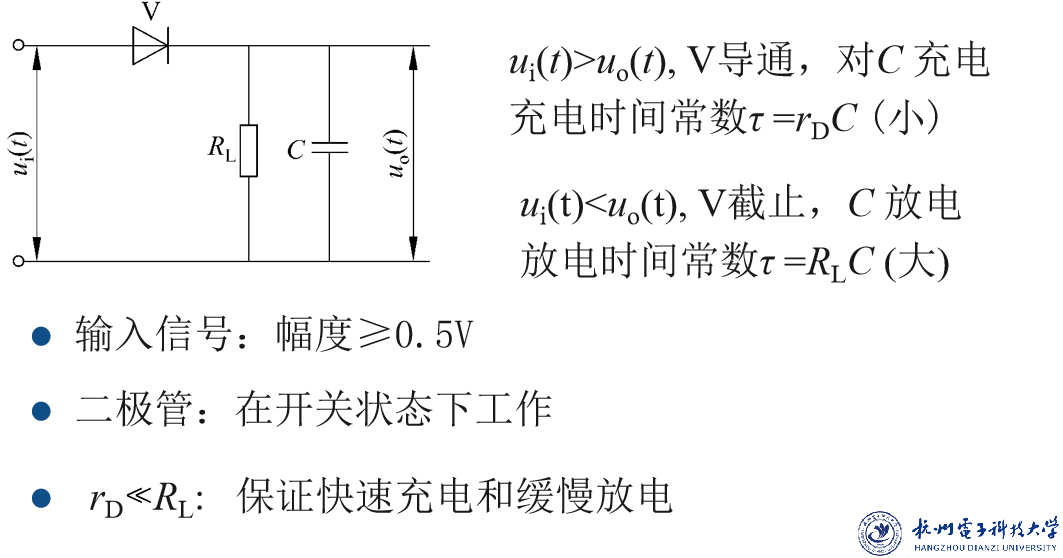

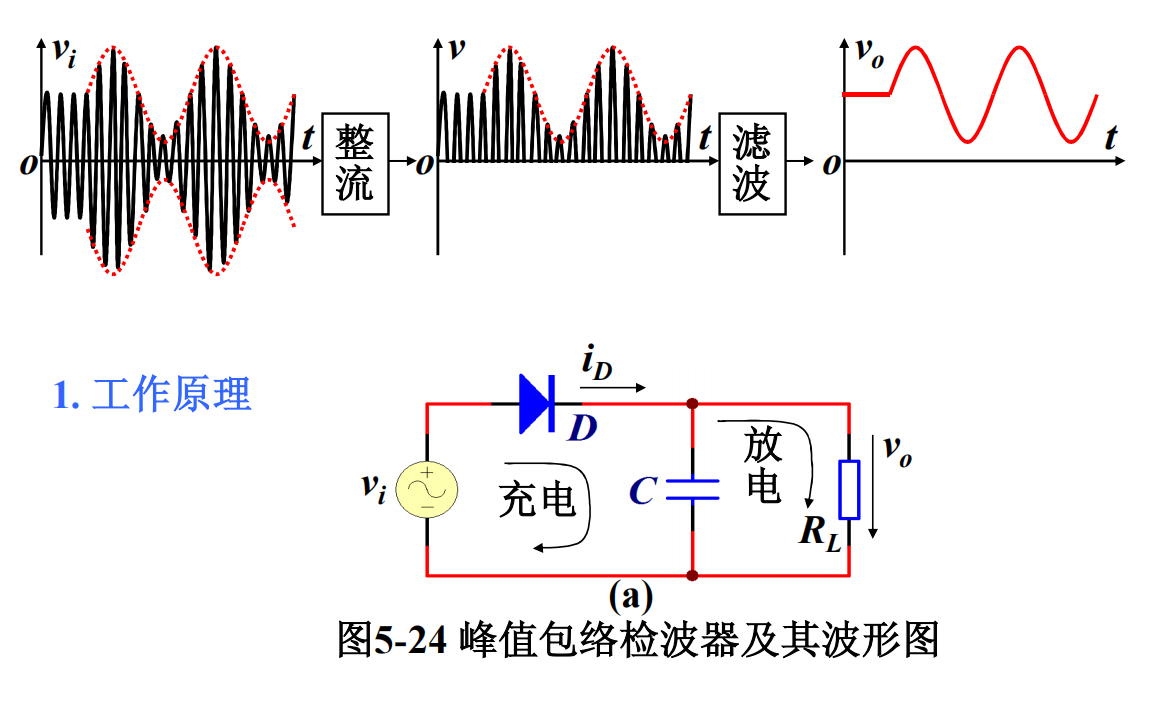

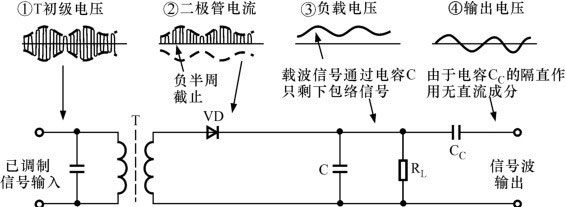

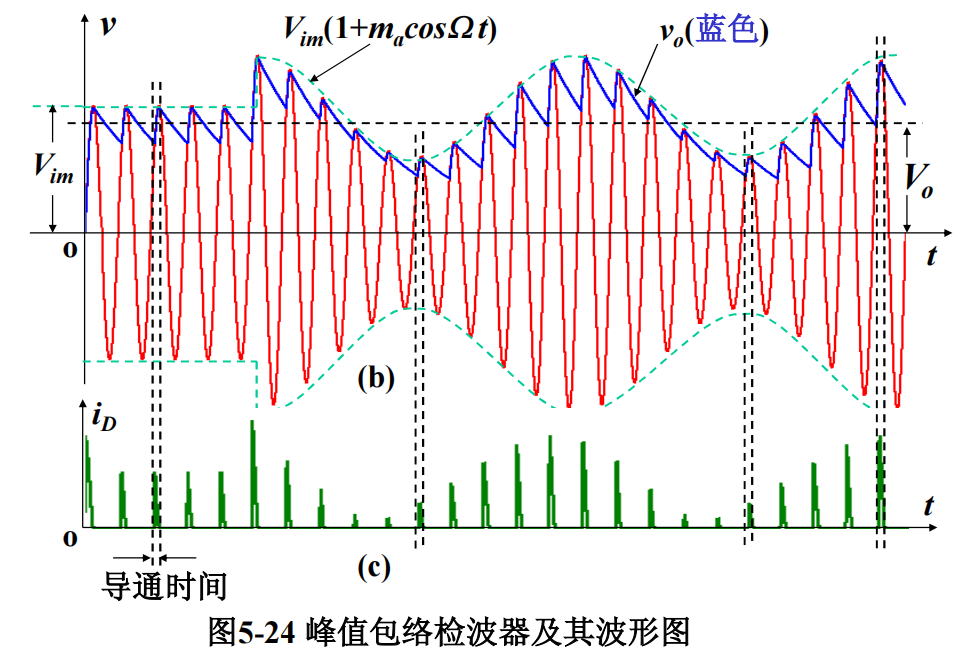

大信号峰值包络检波（AM）

二极管处于开关状态，不能再用平方律的方法

认为是理想开关，没有延迟

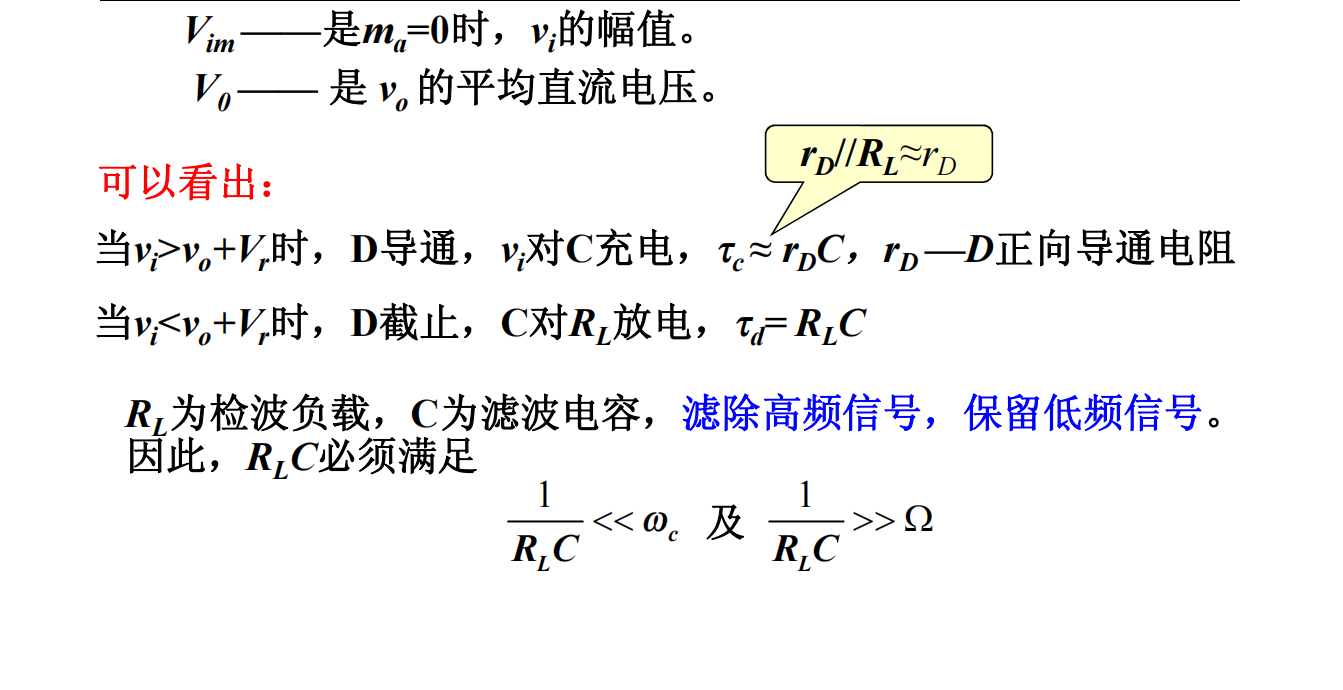

充电快，放电慢，包络虚线滤波后可变为实线（即完成检波）

---

---

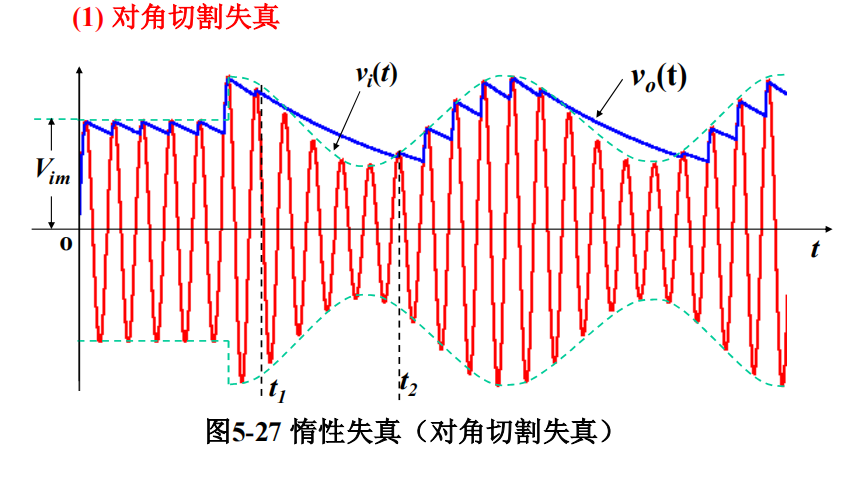

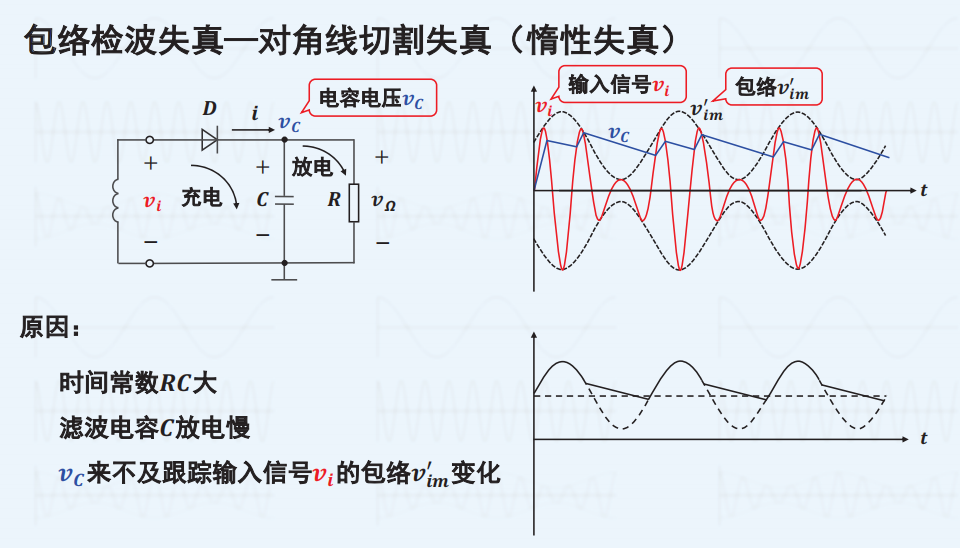

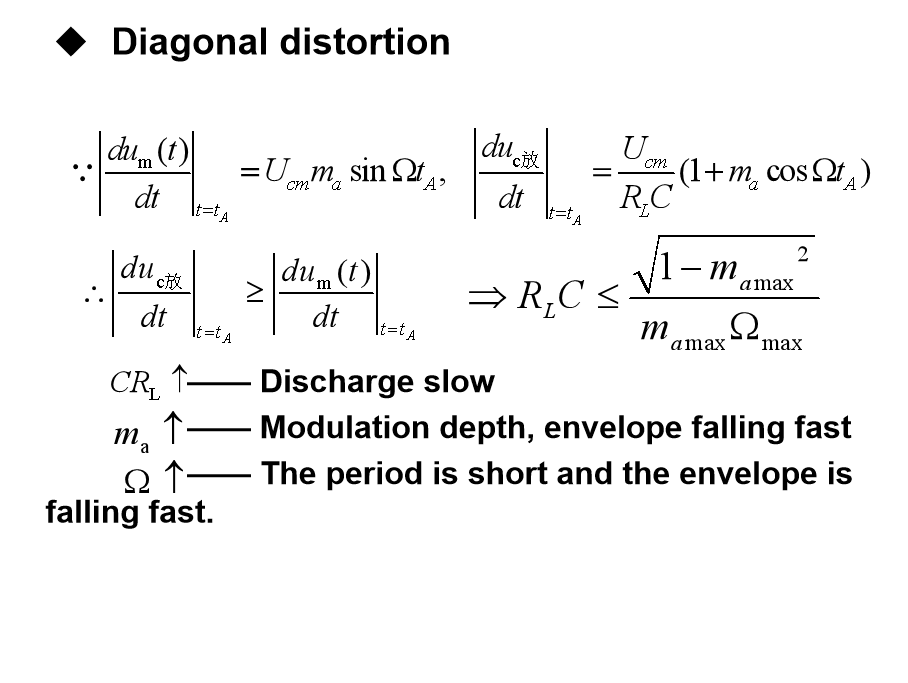

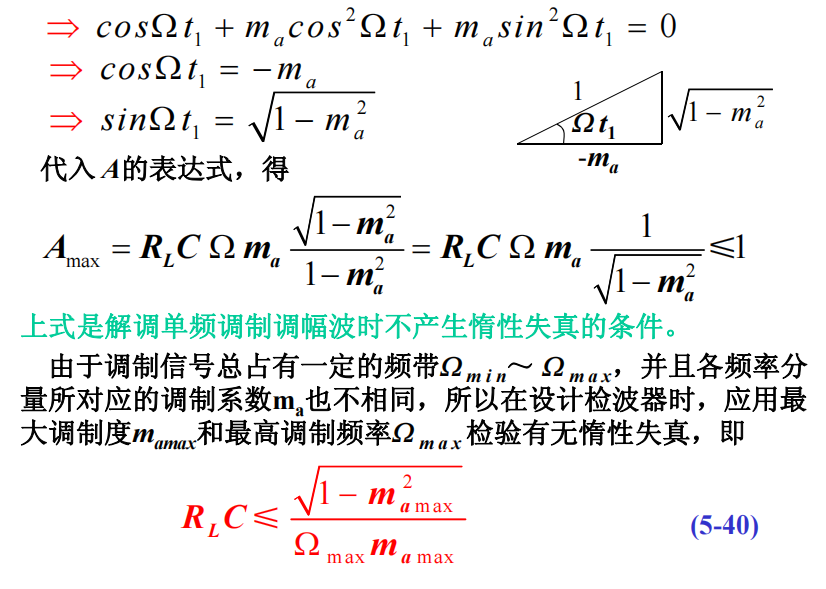

对角线失真 Diagonal distortion

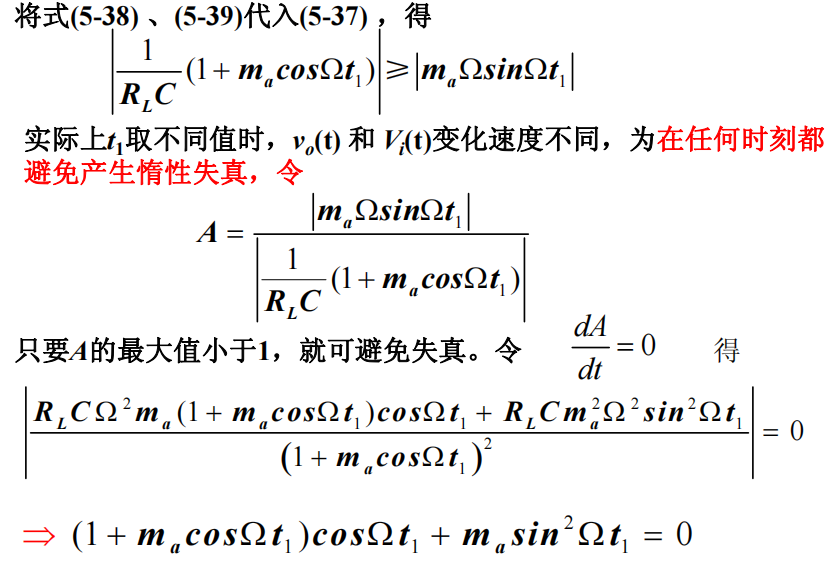

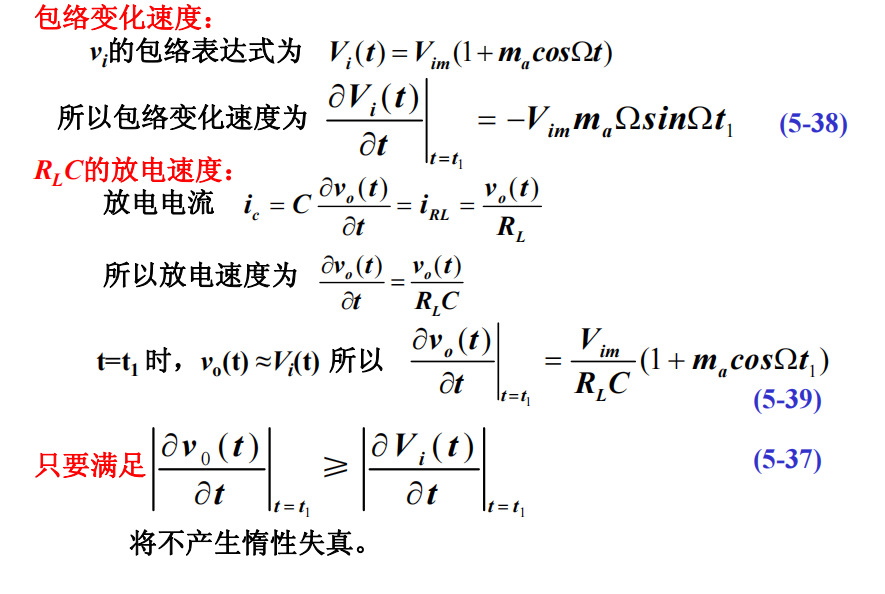

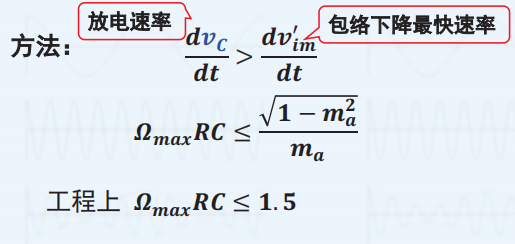

推导

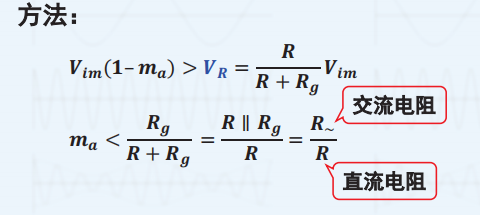

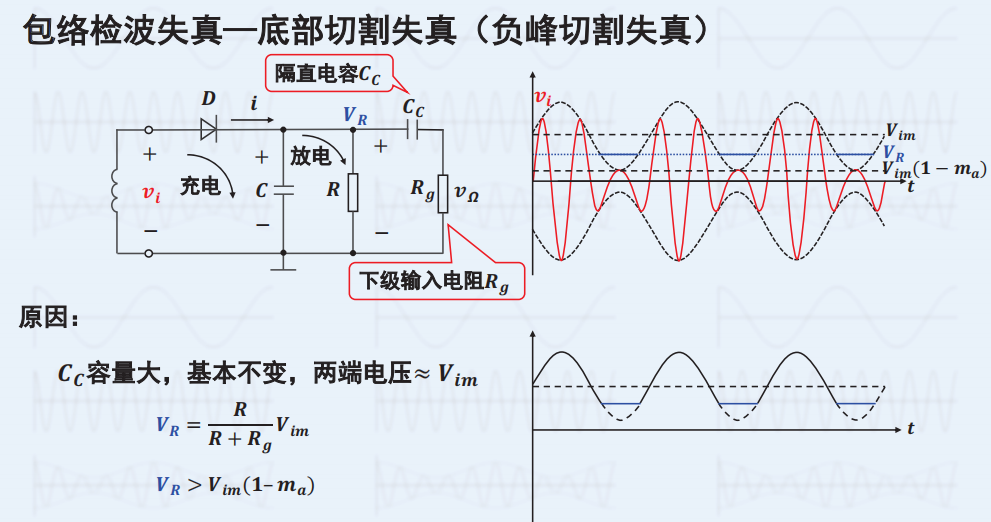

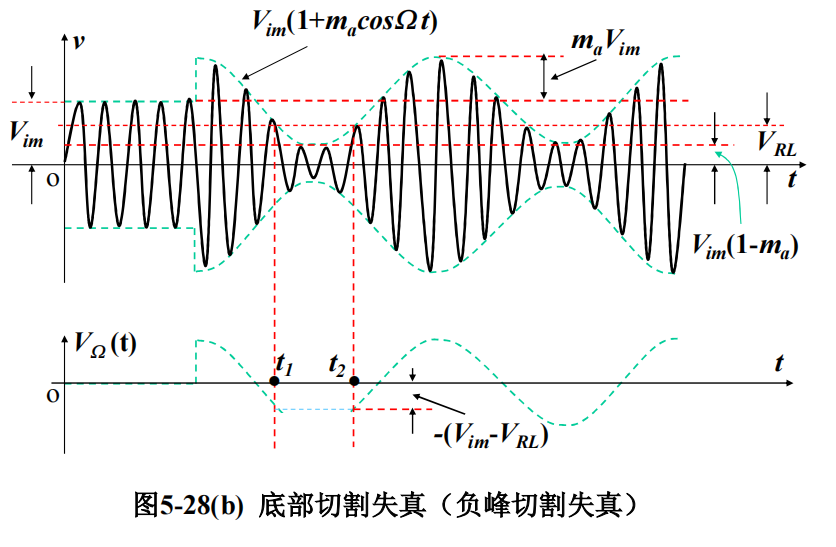

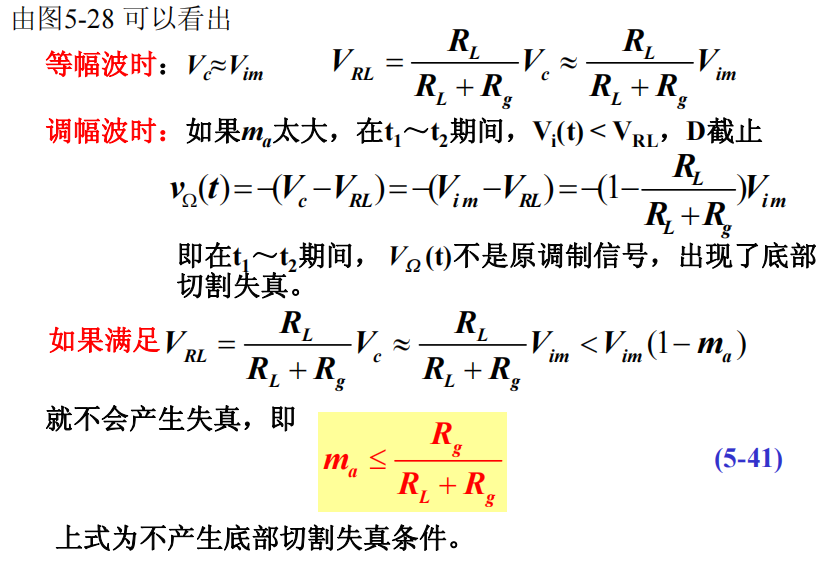

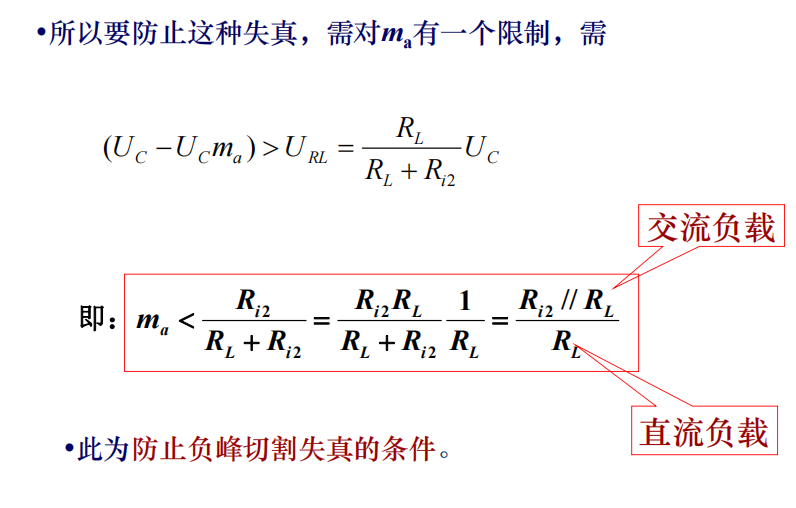

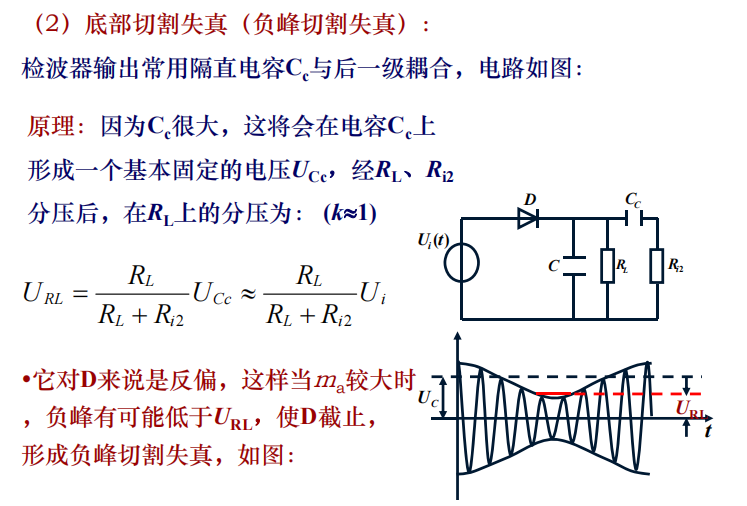

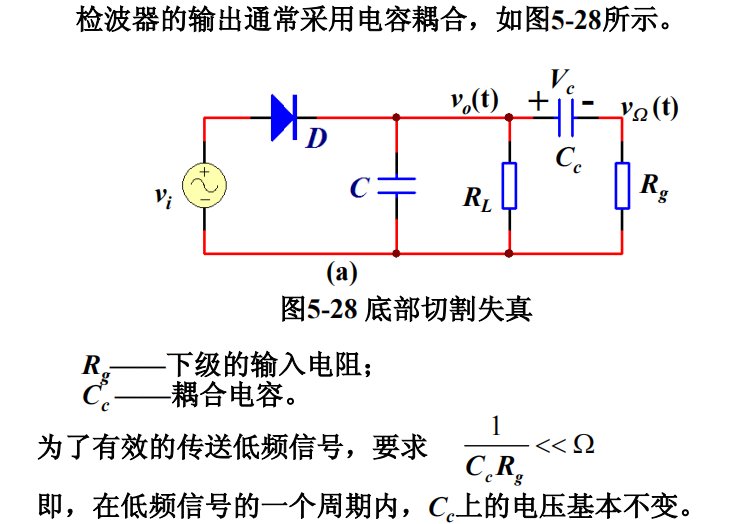

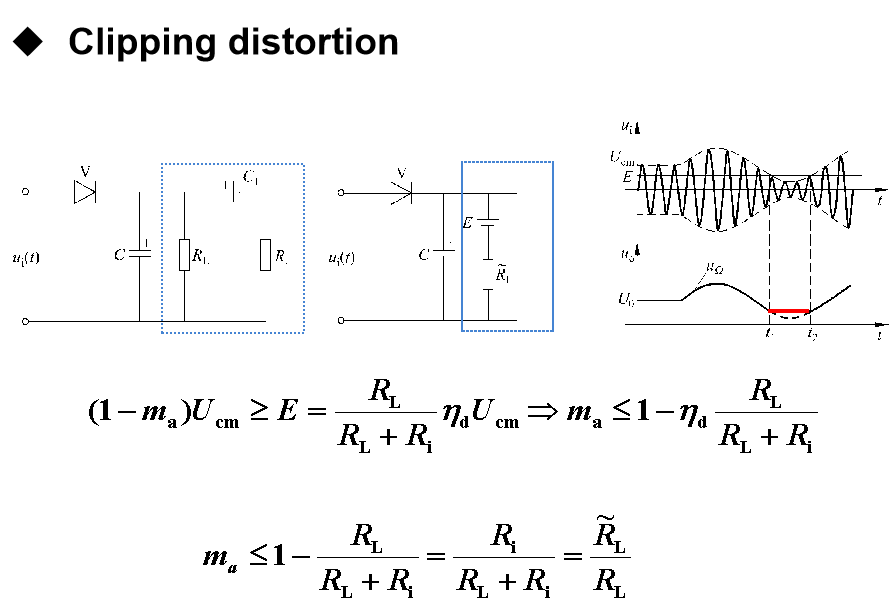

切割失真 Clipping distortion

再看一遍

---

• 同步检波（均可）

总结
