信号调理

反向放大指的是增益为负

inverting代表一个负号

加法电路

两个要点

  1. 稳定时正端等于负端的电压
  2. 输入节点和输出节点电流相同

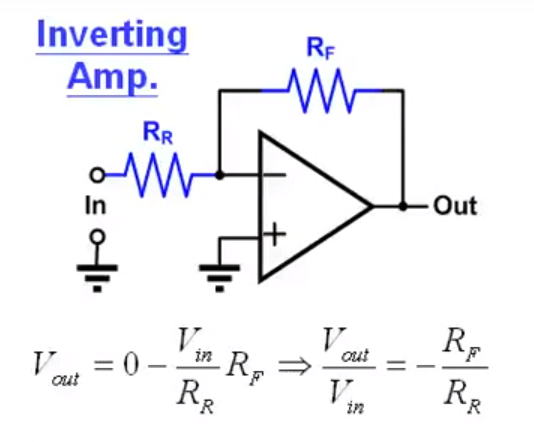

以反相放大器为例

信号从反相输入端输入，输出信号反相

输入电压是指正负端子间的电压差（下图中的Vin - 0）

  • 虚短：正端和负端的电压都设为0电位
  • 虚断：输入端无电流流入，电流会原封不动地流出来
  • 使用反相输入端的电压求输出电压
    •   反相输入端的0电位减去Rf上的压降(反馈电阻存在时→闭环电压增益)
      •   RF上的电流→(Vin-零电位)/RR

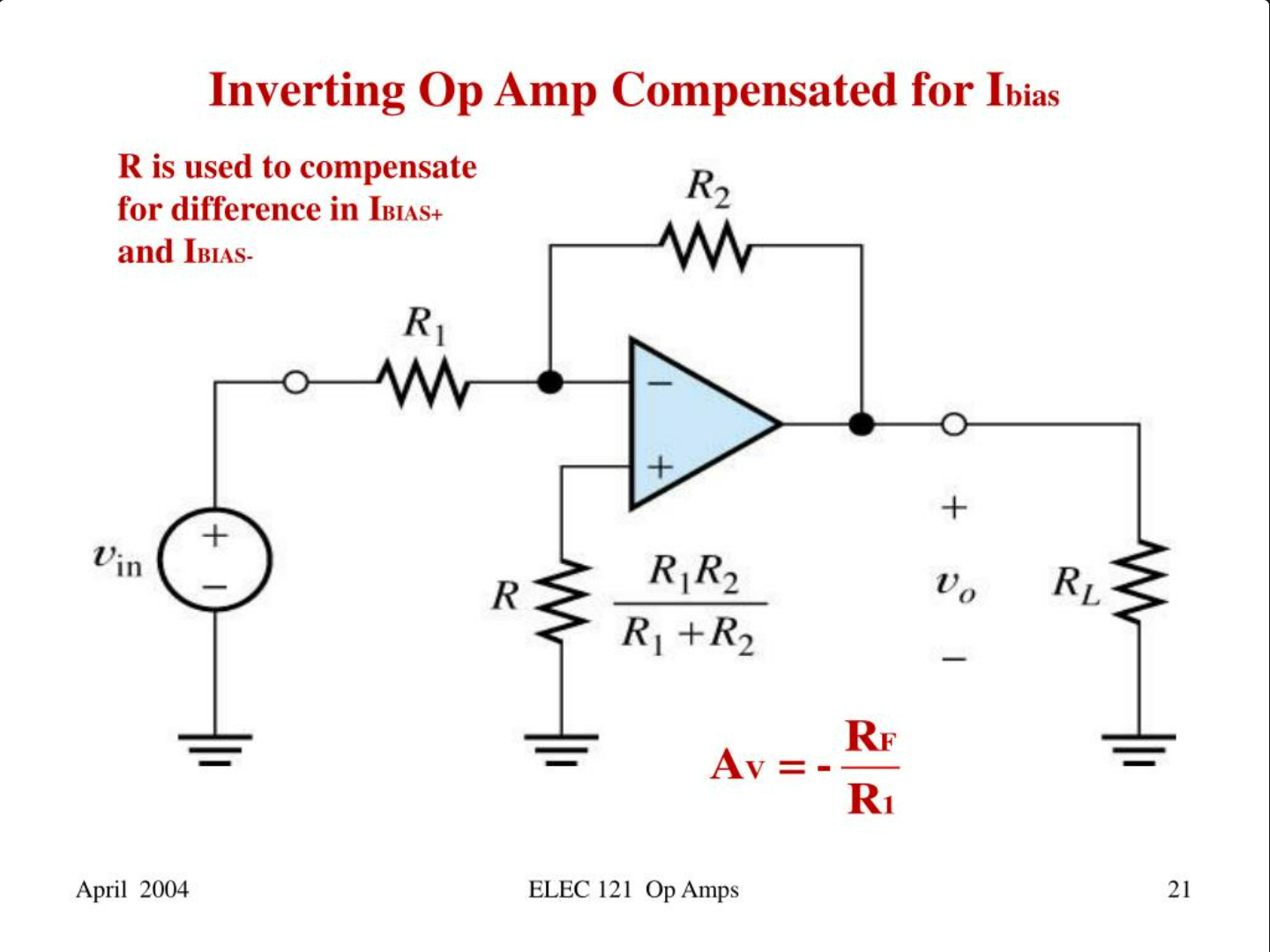

对同相输入端电阻的解释

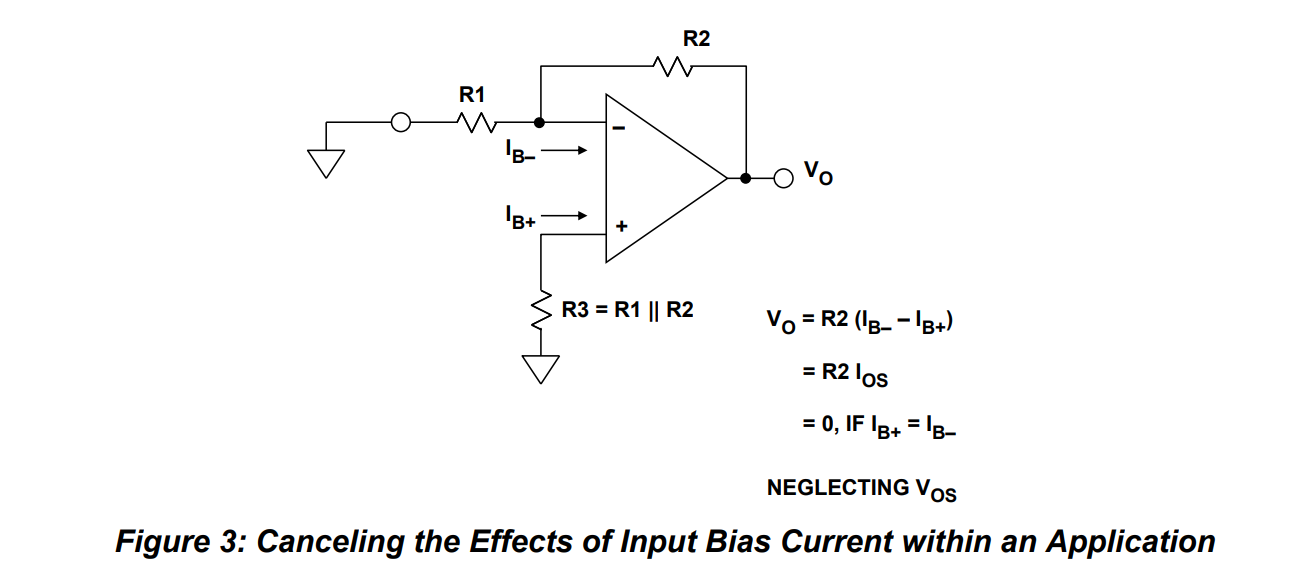

  理想情况下，没有电流流入运放的输入端。实际上，总是有两个输入偏置电流，IB+和IB-

Ios (offset current)
