开发板评测-新定义MCU TBK-RD8T3x开发板

　　很幸运从合肥新定义公司申请到一块TBK-RD8T3x开发板，笔者第一次做测评有点紧张，希望大家多多见谅哈，老规矩，咱们先看看这块开发板的实际外观吧（以下为实物开箱后的正反面图片）。

　　　　　　　　图1（正面）：　　　　　　　　　　　　　　　　图2（反面）：

  　　

　　从这块开发板的外观上看，做的还是很用心的，正面还有亚克力板保护按键和灯，背面可以加铜柱垫起板子，另外烧录口用的是Type C的，从上图可以看到，开发板自带了6个触摸按键和一个滑条按键，因此我们在使用过程中可以减少外接触摸模块的使用，极大的节约了成本。此外，本款开发板使用的是增强型的1T 8051内核，还有自带的开发软件，开发简单使用方便实在为初学者的福音，另外，这块开发板已经事先烧录过demo程序了，笔者首次拿到后也是第一时间先上电看到了现象，从下图3中可以看到可以通过手指滑动按键亦或者是轻触按键实现led灯的逐个亮灭。

　　　　　　上电后图3：

　

　　接着咱来尝试环境搭建，Redfine官网有丰富的资料文档，大部分文档和工具都可以在其新定义的官网找到，对于第一次接触 Redfine 的新人而言确实还是较为友好的。注意笔者PC里已经安装下载过了keil5 C51所以我直接就可以安装Redfine插件，这个插件可以从新定义的官网去找，下载后的是压缩包格式，需要解压后再安装，会自动识别pc中keil c51的安装路径并安装，Redfine插件安装后还需要设置一下keil5 c51里的配置，之后再从官网下载测试所用的demo例程，直接从解压后的文件夹例程中打开keil，再试试能否编译运行生成并生成.hex 文件。

编译运行后图4：

　　从上图4可以看到没有报错，这里省略了前面的keil5 c51的Redfine配置操作，个人建议安装官网的初始新定义开发板文档来一步步操作，后面就是将.hex文件烧写进板子里了，Redfine 有专门的下载工具RDS_ISP，解压后需要管理员权限运行。用Type C连上开发板后，可以根据前面说的引导文档指引进行下载，以下是简单的下载步骤：

1.选择芯片型号。因为笔者使用的是 TBK-RD8T3x_V1.0 开发板，根据手册，选择 RD8T37P48；

2.选择hex文件。这里可以选择上一步编译的hex；

3.选择串口，注意，我自己pc的串口是 USB-SERIAL CH340 (COM7)；

4.点击“更新程序”。

5.等待下载结果。

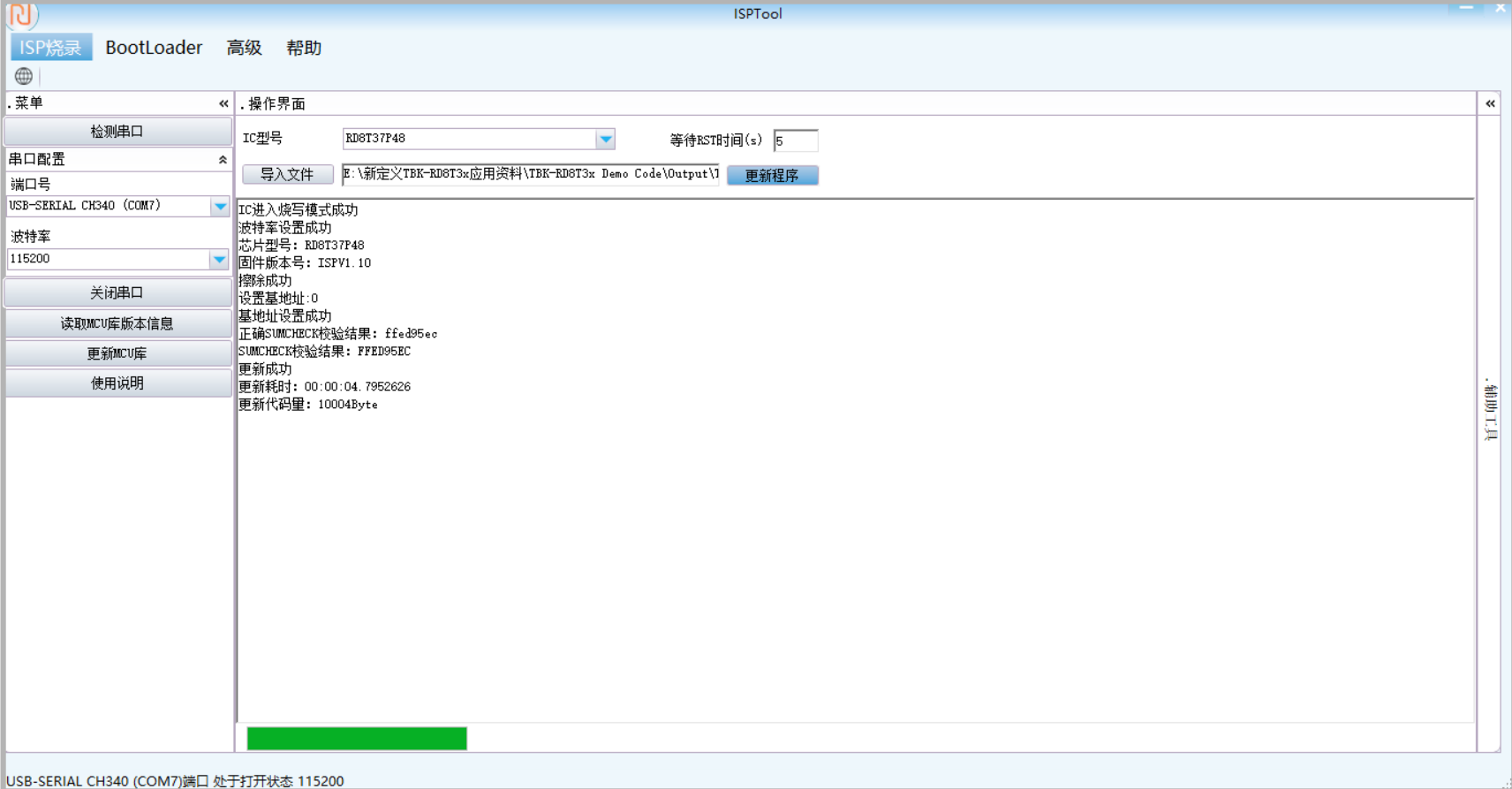

烧录.hex后图5：

其实开发板在开箱后就上电了看到了现象（滑动和触摸），应该是新定义的工作人员事先烧录过程序了，所以这里我又重新捣鼓一遍操作。

　　后面其实还是老规矩，先点个灯，不枉费一灯大师的称号哈哈，这里我们跟着官方指引文档上的教程走，会使用到一款开发工具，易码魔盒（easyCodeCube），这名字一看取得挺好的，额，还是言归正传，咱们就以这块开发板为例子，来实现快速电灯。

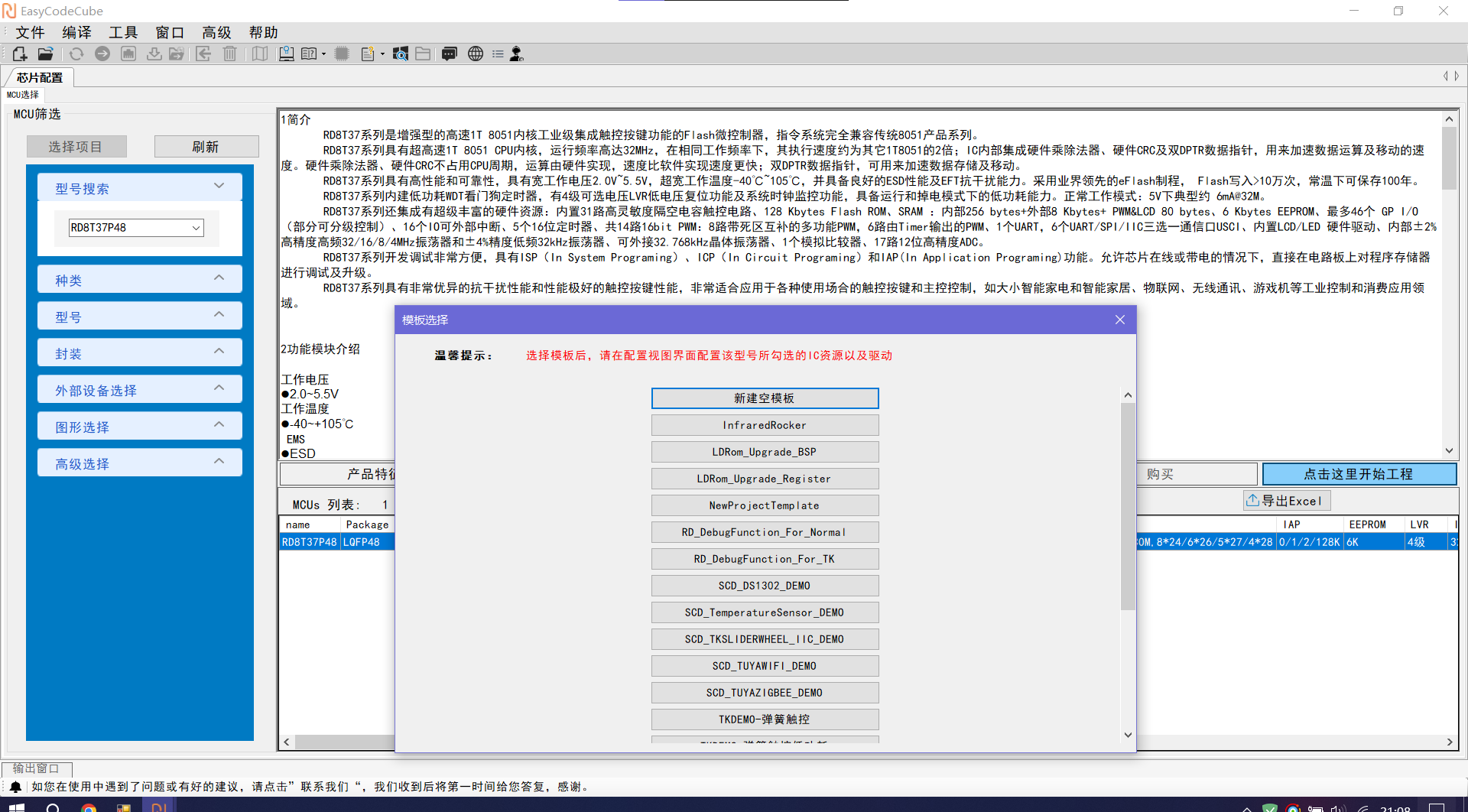

易码魔盒（easyCodeCube）配置图6：

这里就跟着文档走就完事了，前面创建工程什么就不细说了，一步步配置就可以了，到了上面图6这里新建空模板基本上就完成了，之后双击新建空模板会跳转到另一个界面。

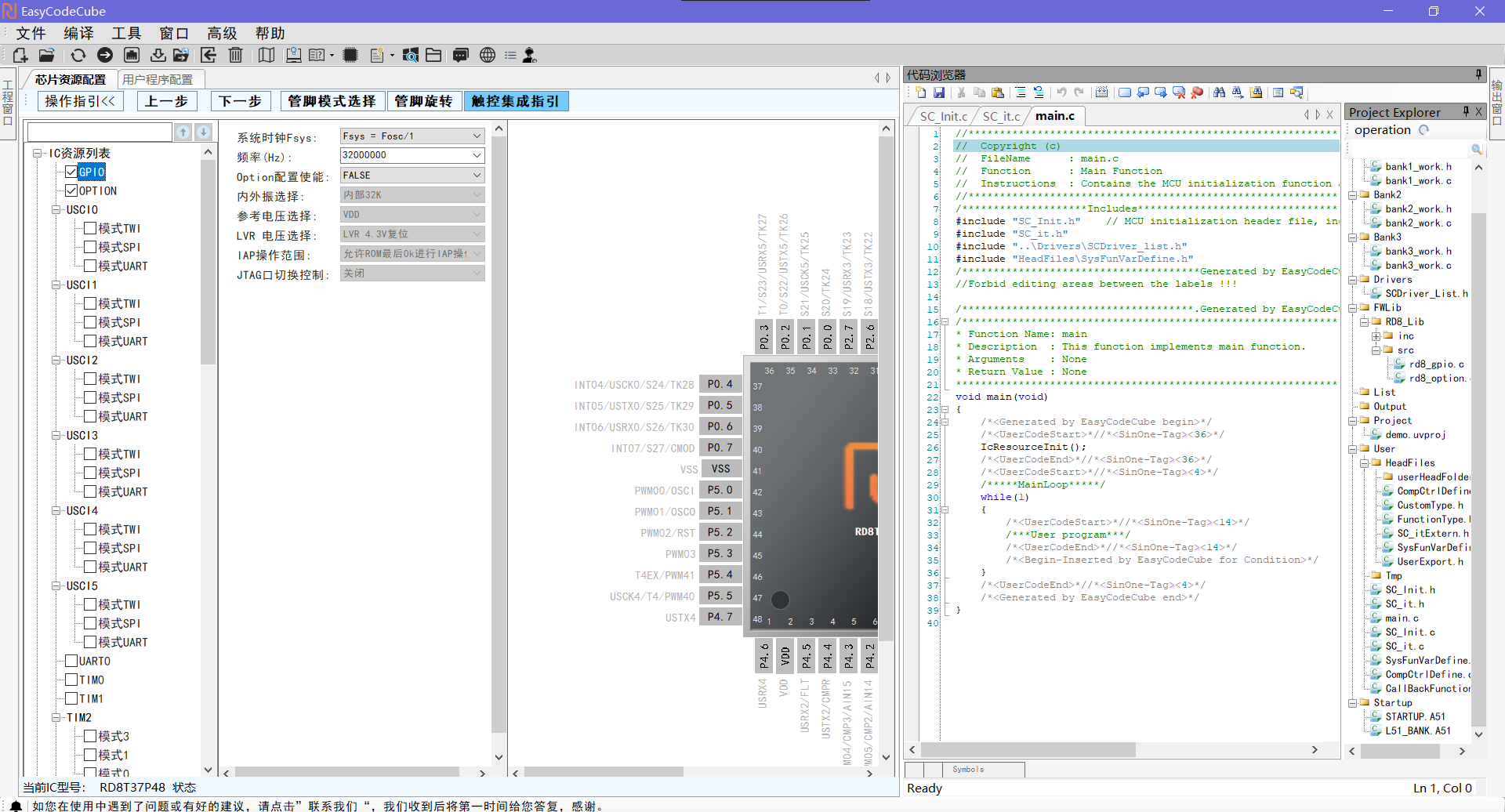

新建空模板图7：

看图7就是跳转后的一个分隔开来的界面，从左至右五个窗口分别为：资源配置窗口、参数配置窗口、芯片管脚资源图、代码窗口、工程文件窗口。

　　之后我们在看看这块开发板的原理图，这里我是直接导进嘉立创EDA中的。

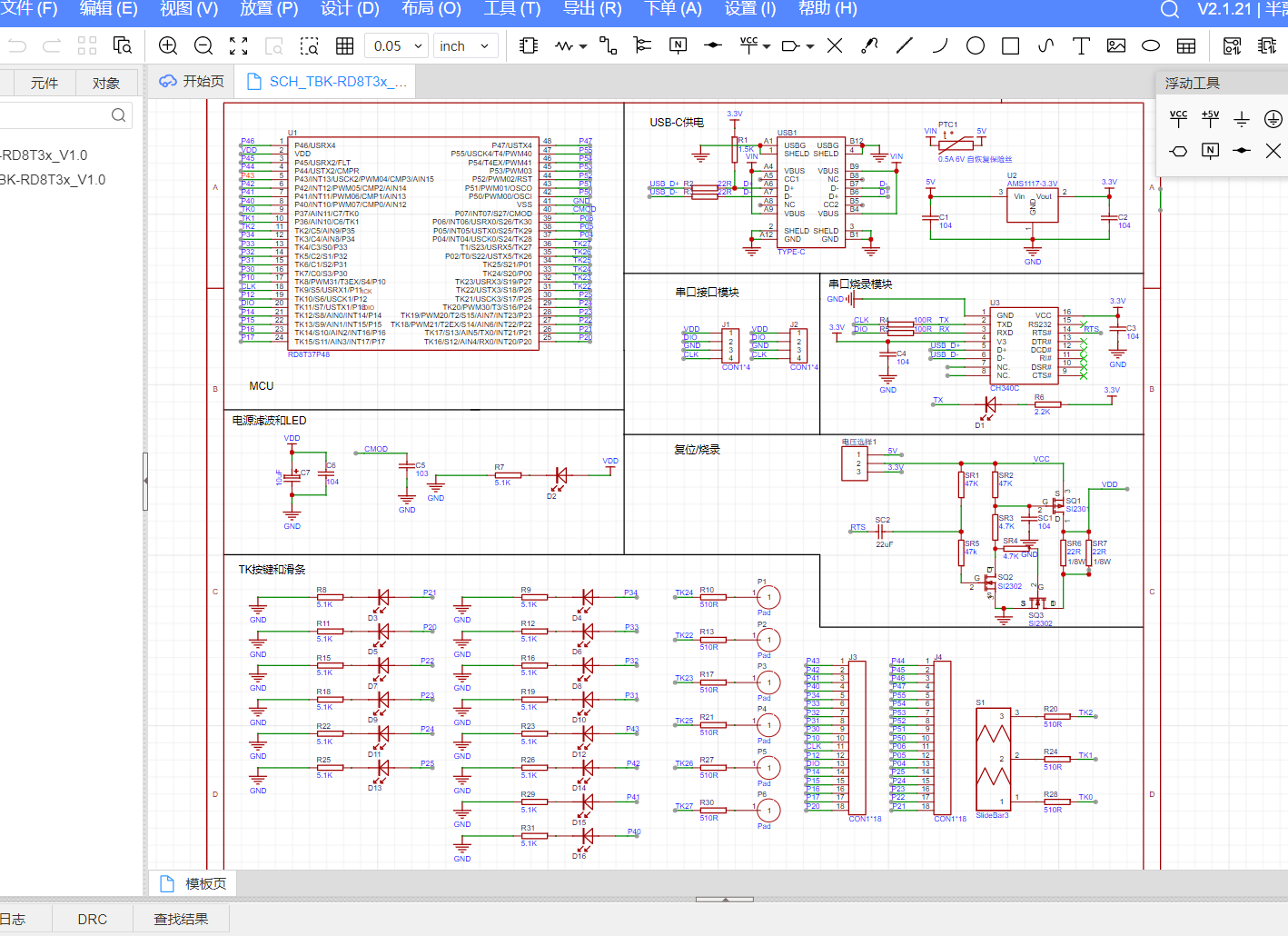

开发板原理图8：



这里我们从原理图中可以看见控制LED灯的管脚，之后回到易码魔盒上继续配置，将芯片资源图中的一个控制led灯的管脚设置为强推挽输出，接着在代码主函数中的while循环里加上一个对管脚的高电平控制代码，例如控制led9的是管脚是p23，那么就写上：p23 = 1即可，后面就是生成编译烧录即可，这里易码魔盒会监测是串口烧录还是烧录器烧录，这里要注意，在使用官方的ISP烧录软件要导入的文件必须是刚才你在易码魔盒中创建的新工程。

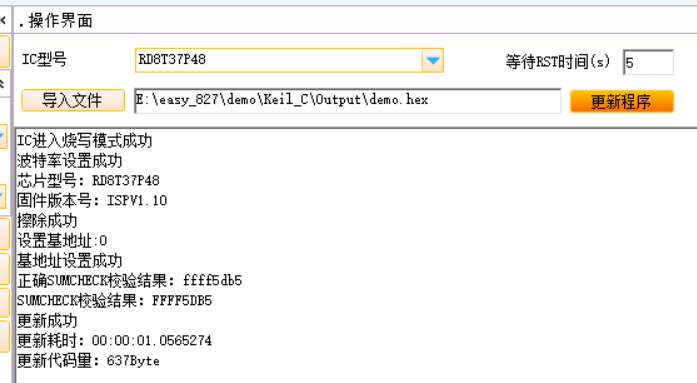

烧录程序后图9：

图中easy_827就是我创建的新的工程文件，这里图9的导入文件跟前面图5导入的.hex并不是同一个工程文件中，所以导入的时候注意更改一下即可，最后看一下led9点亮后的开发板图。

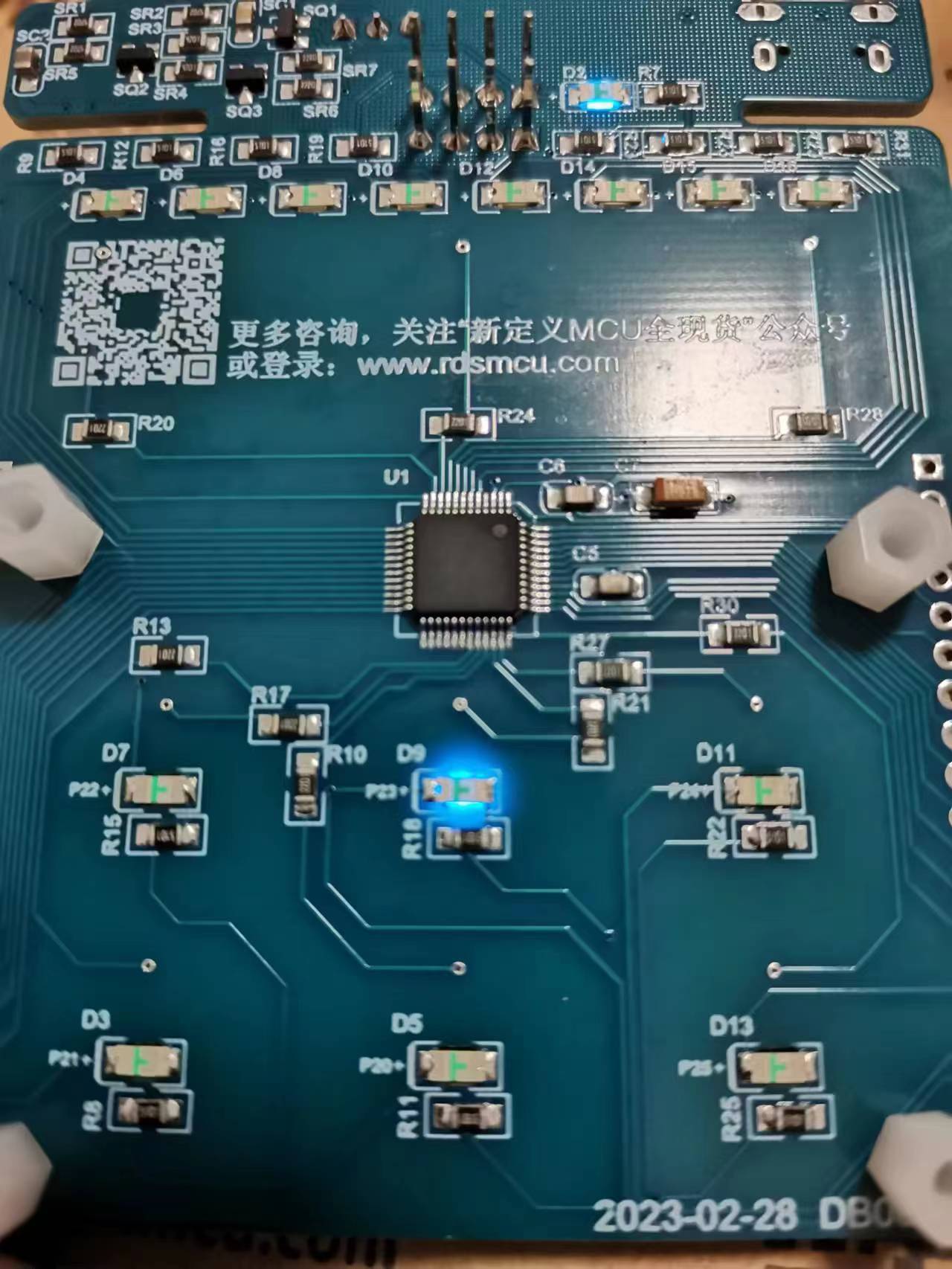

LED9点亮后图10：

　　到了这里基本上跟文档的教程相差无几了，跟我们学习STC89C51时的心情一样，还是很有趣的是吧，开发板总体用下来还是体验不错的，期待后续自己能静下心来做个小项目，同时也很感谢新定义的这块开发板，当然自己发布一篇简单的测评还是有些紧张的，希望后续能有所改变吧，就说到这里了，886！
